Acura TL (2008) – wiring diagrams – key interlock

Acura TL (2008) – wiring diagrams – key interlock

Year of productions:  2008

Key interlock

Acura TL - wiring diagram - key interlock (part 1)
Acura TL – wiring diagram – key interlock (part 1)

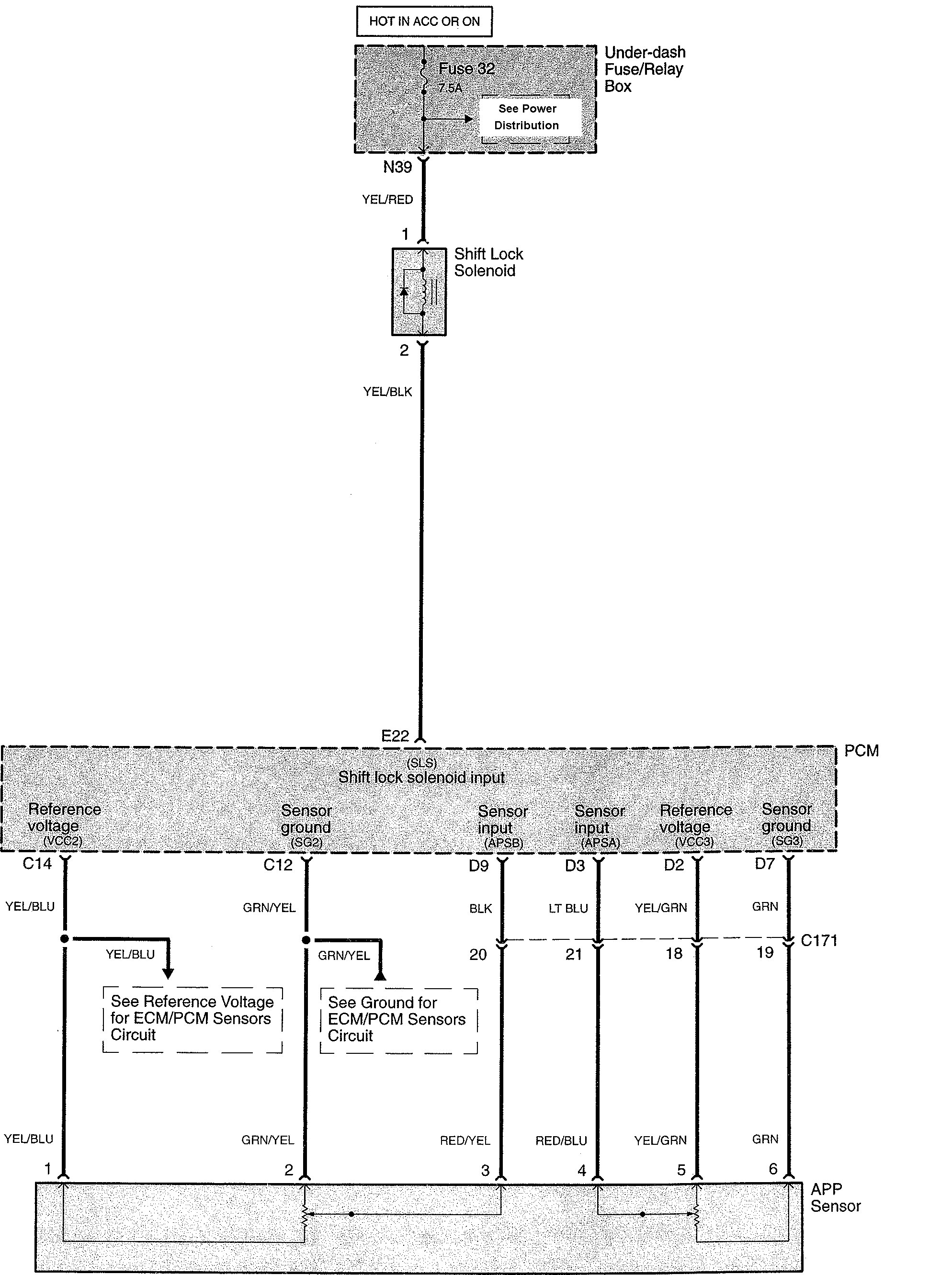

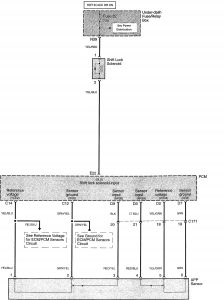

Acura TL - wiring diagram - key interlock (part 2)
Acura TL – wiring diagram – key interlock (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
