Acura TL (2007 – 2008) – wiring diagrams – side marker lamp

Acura TL (2007 – 2008) – wiring diagrams – side marker lamp

Year of productions:  2007, 2008

Side marker lamp

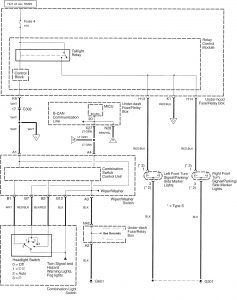

Acura TL - wiring diagram - side marker lamp (part 1)
Acura TL – wiring diagram – side marker lamp (part 1)

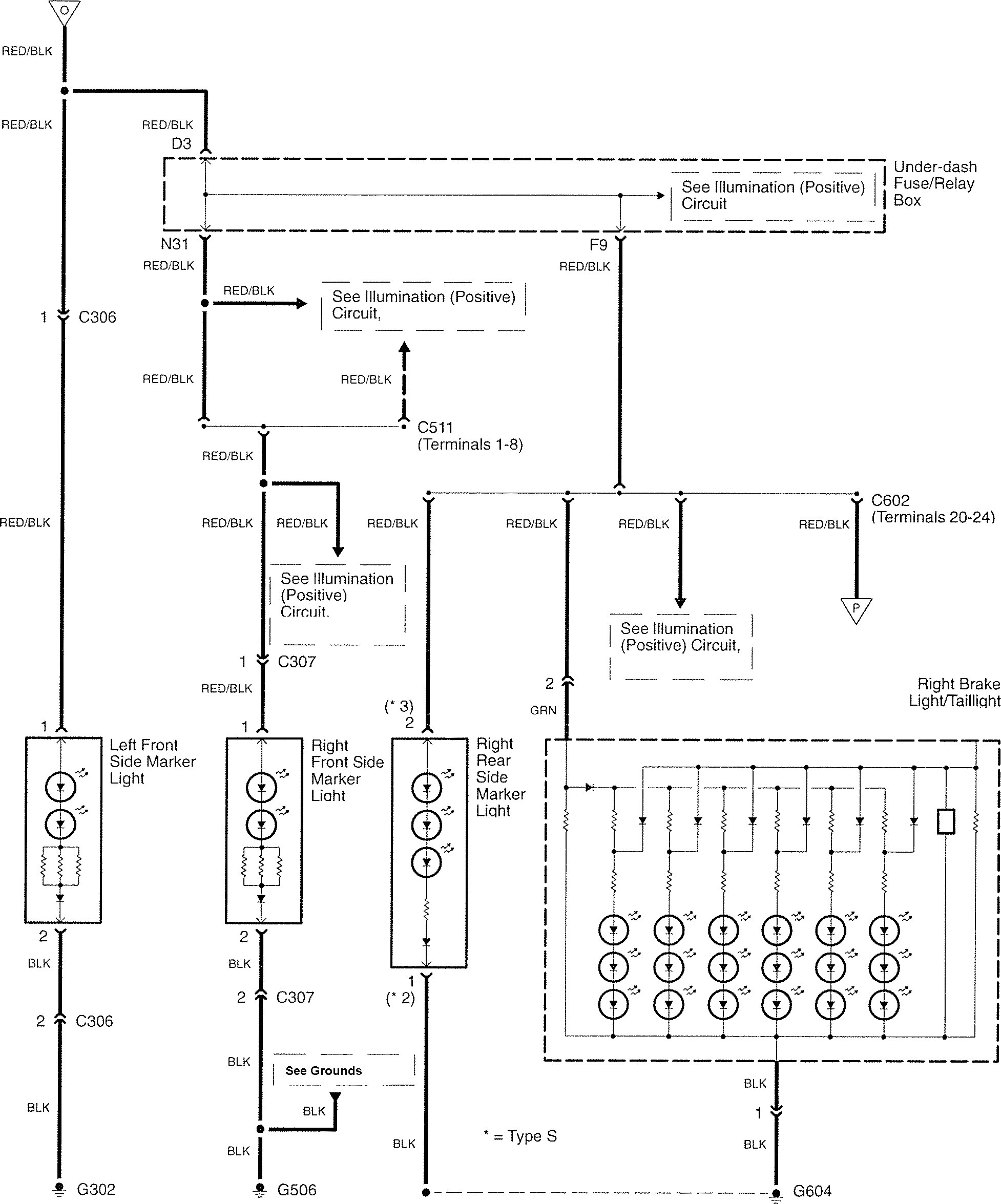

Acura TL - wiring diagram - side marker lamp (part 2)
Acura TL – wiring diagram – side marker lamp (part 2)

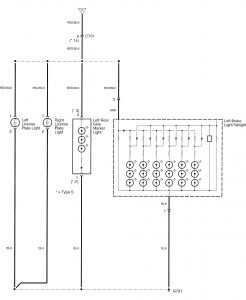

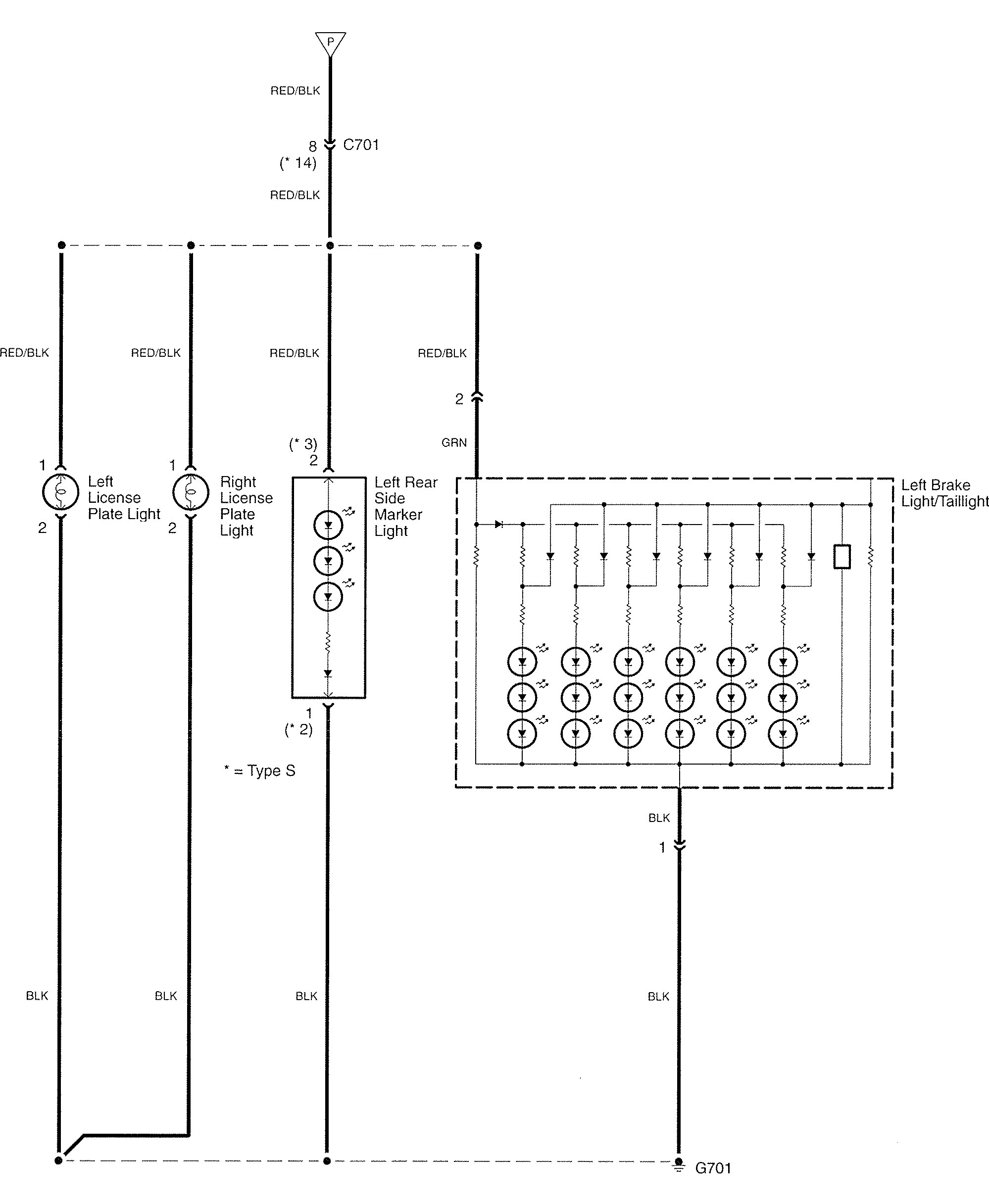

Acura TL - wiring diagram - side marker lamp (part 3)
Acura TL – wiring diagram – side marker lamp (part 3)

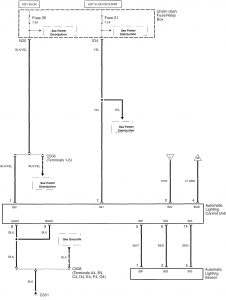

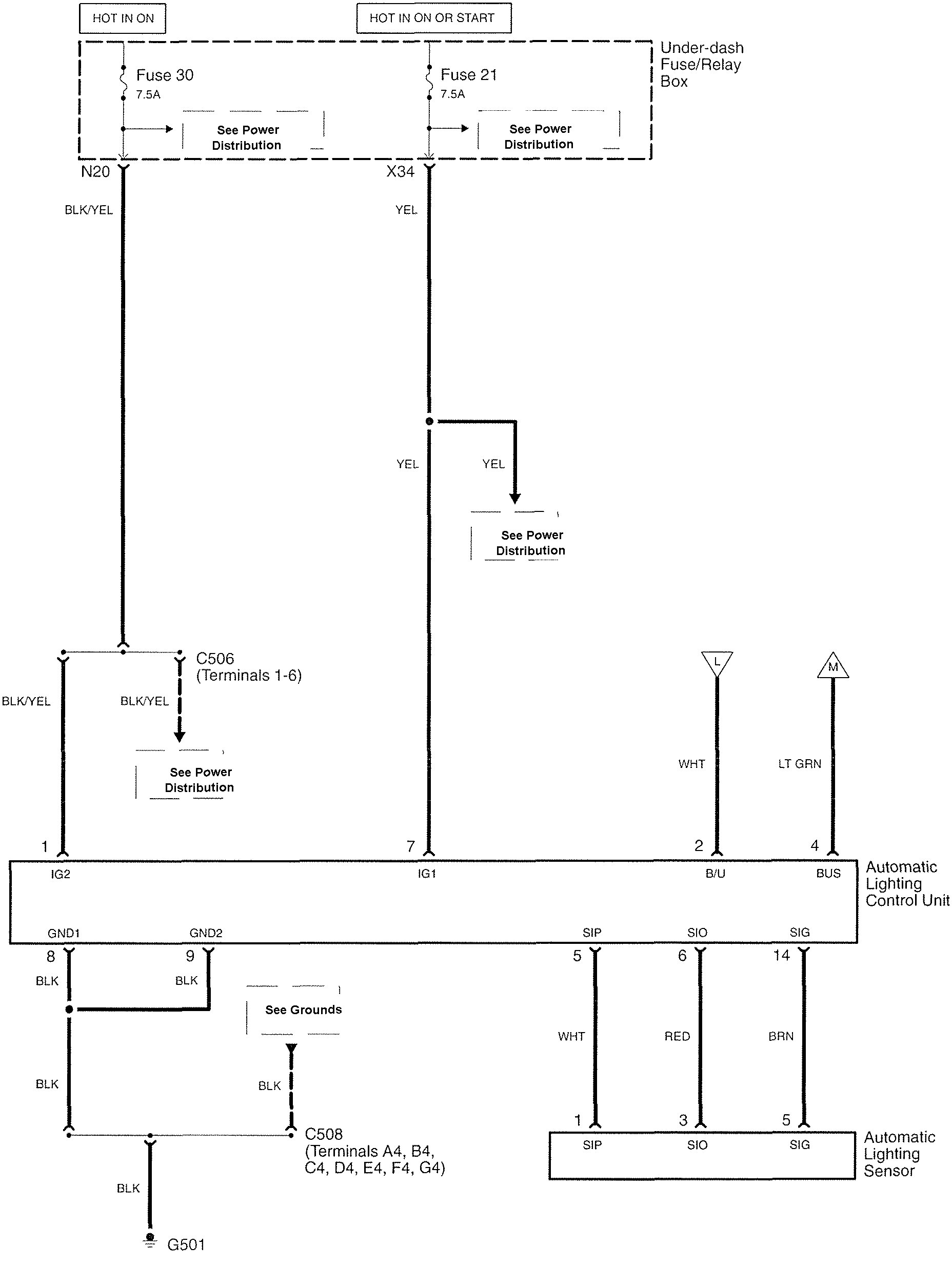

Acura TL - wiring diagram - side marker lamp (part 4)
Acura TL – wiring diagram – side marker lamp (part 4)

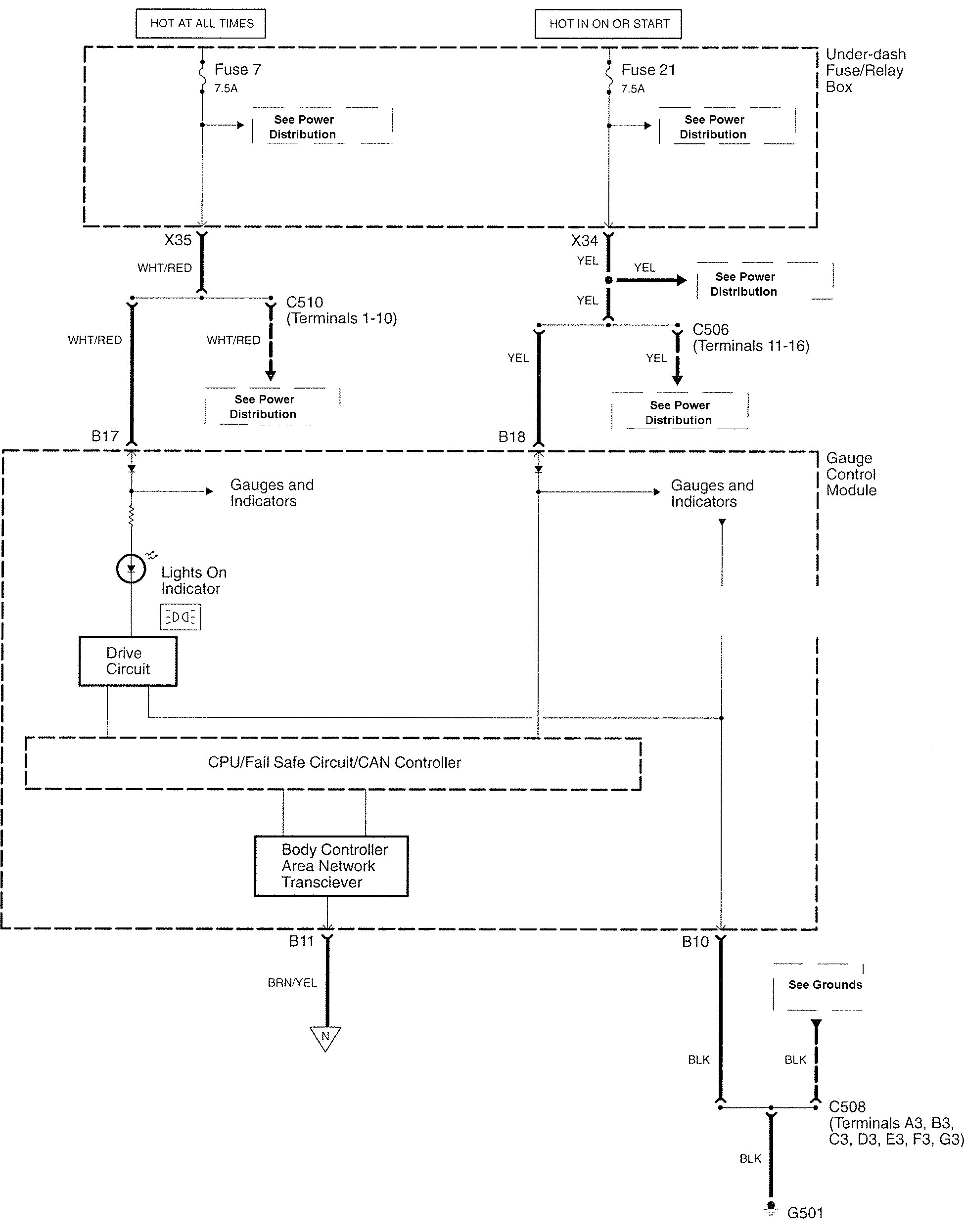

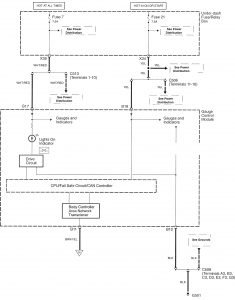

Acura TL - wiring diagram - side marker lamp (part 5)
Acura TL – wiring diagram – side marker lamp (part 5)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
