Year of productions:  2007, 2008

Power windows

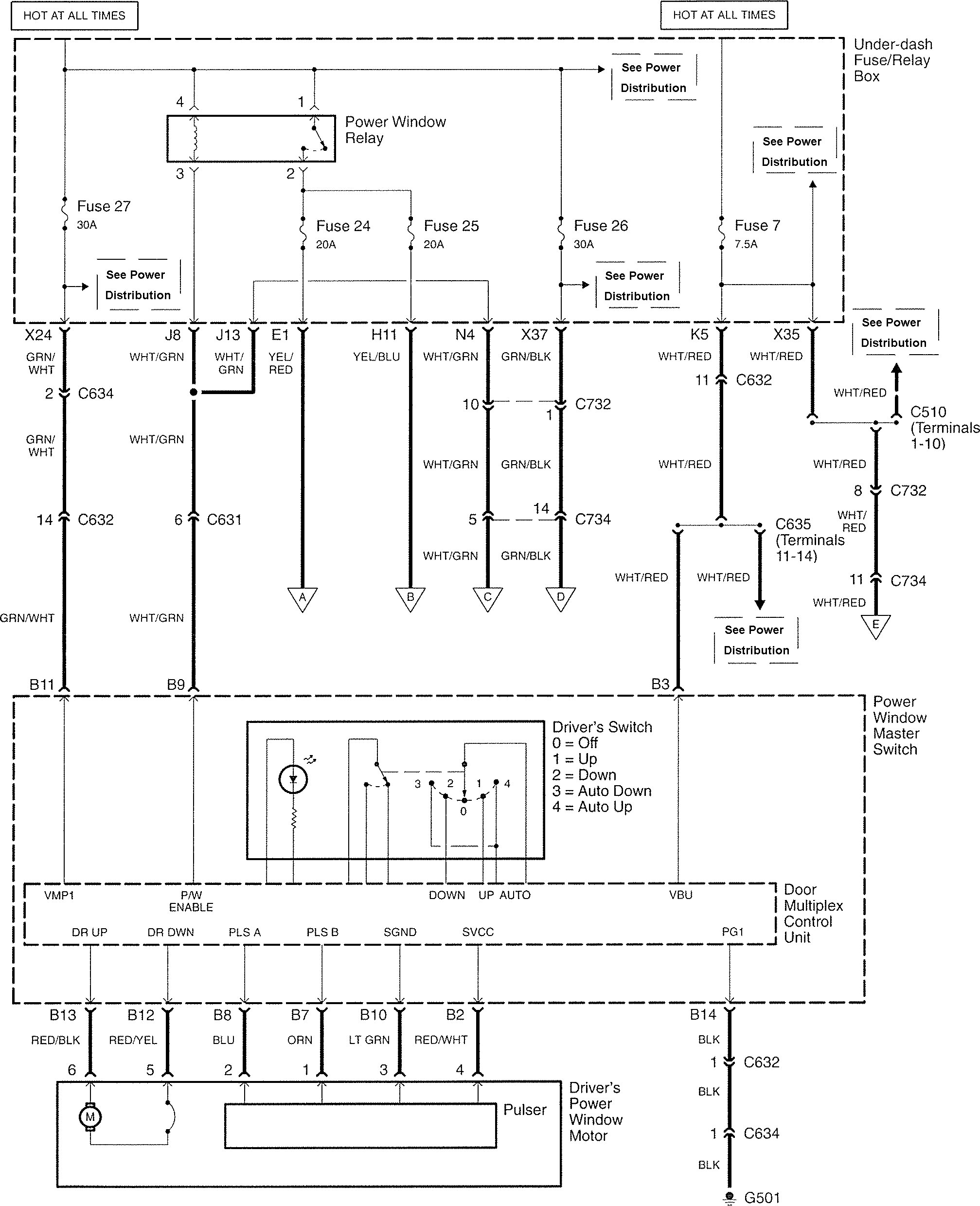

Acura TL - wiring diagram - power windows (part 1)
Acura TL – wiring diagram – power windows (part 1)

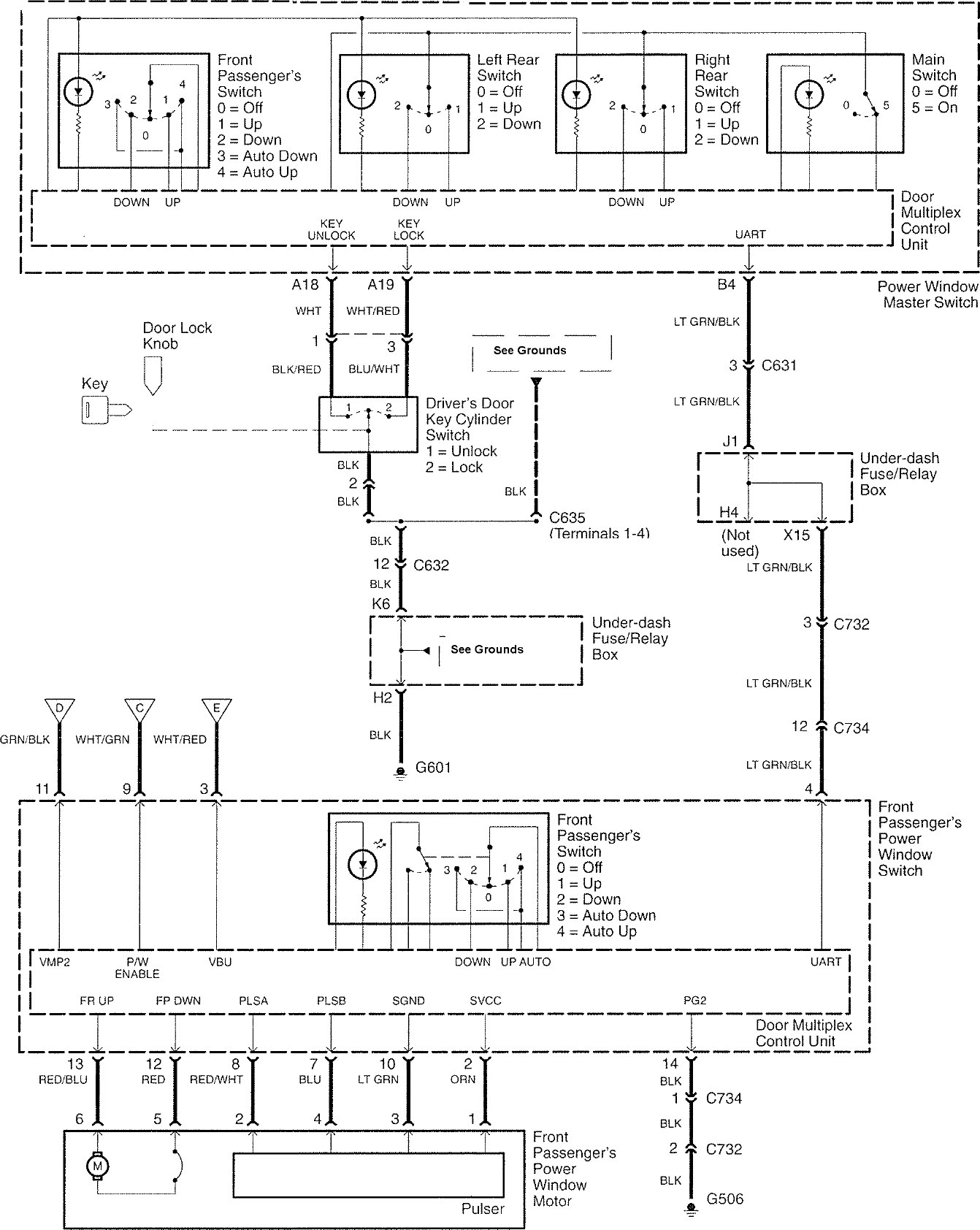

Acura TL - wiring diagram - power windows (part 2)
Acura TL – wiring diagram – power windows (part 2)

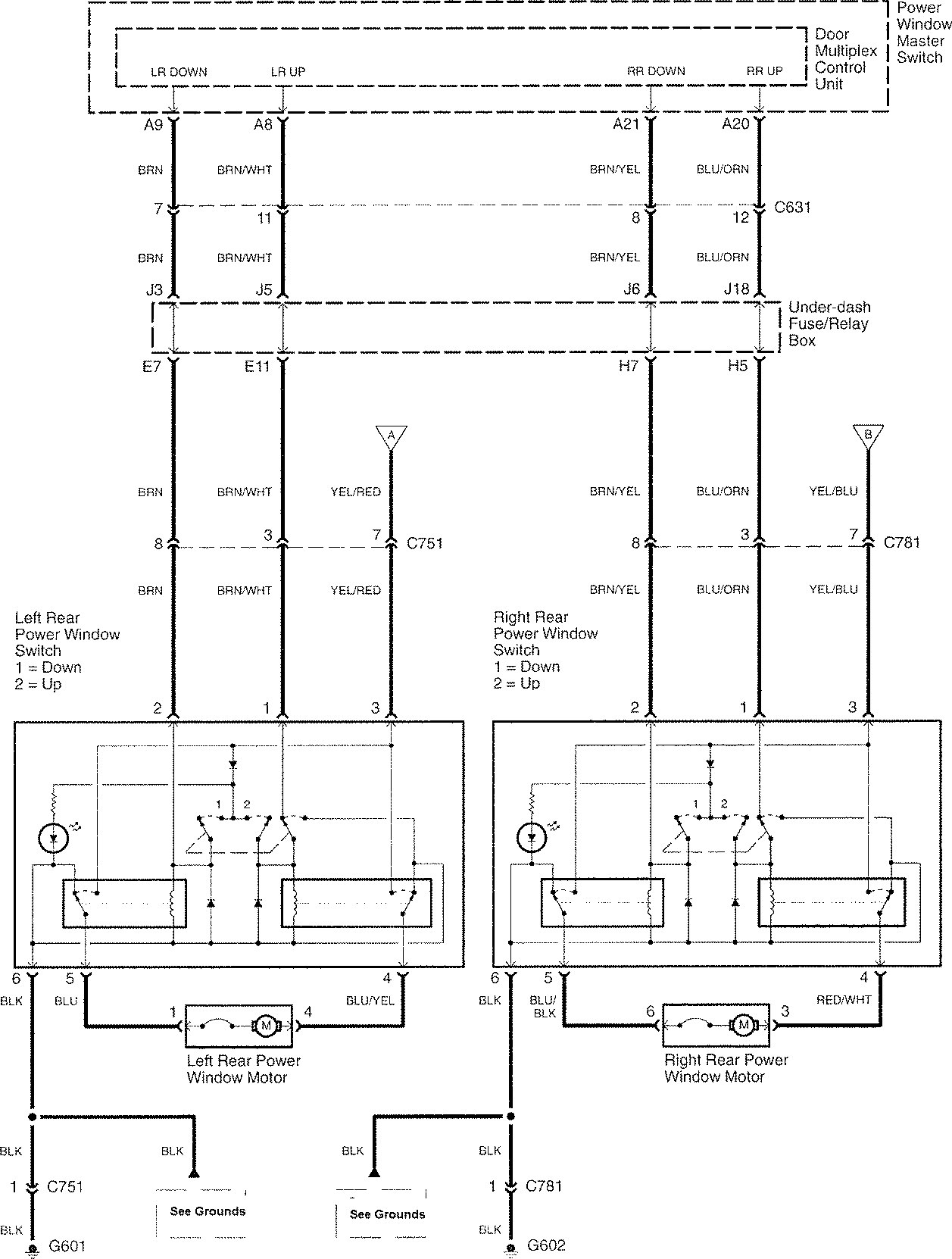

Acura TL - wiring diagram - power windows (part 3)
Acura TL – wiring diagram – power windows (part 3)

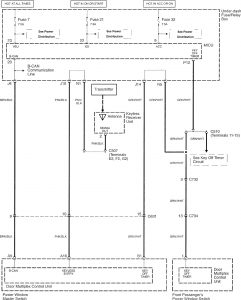

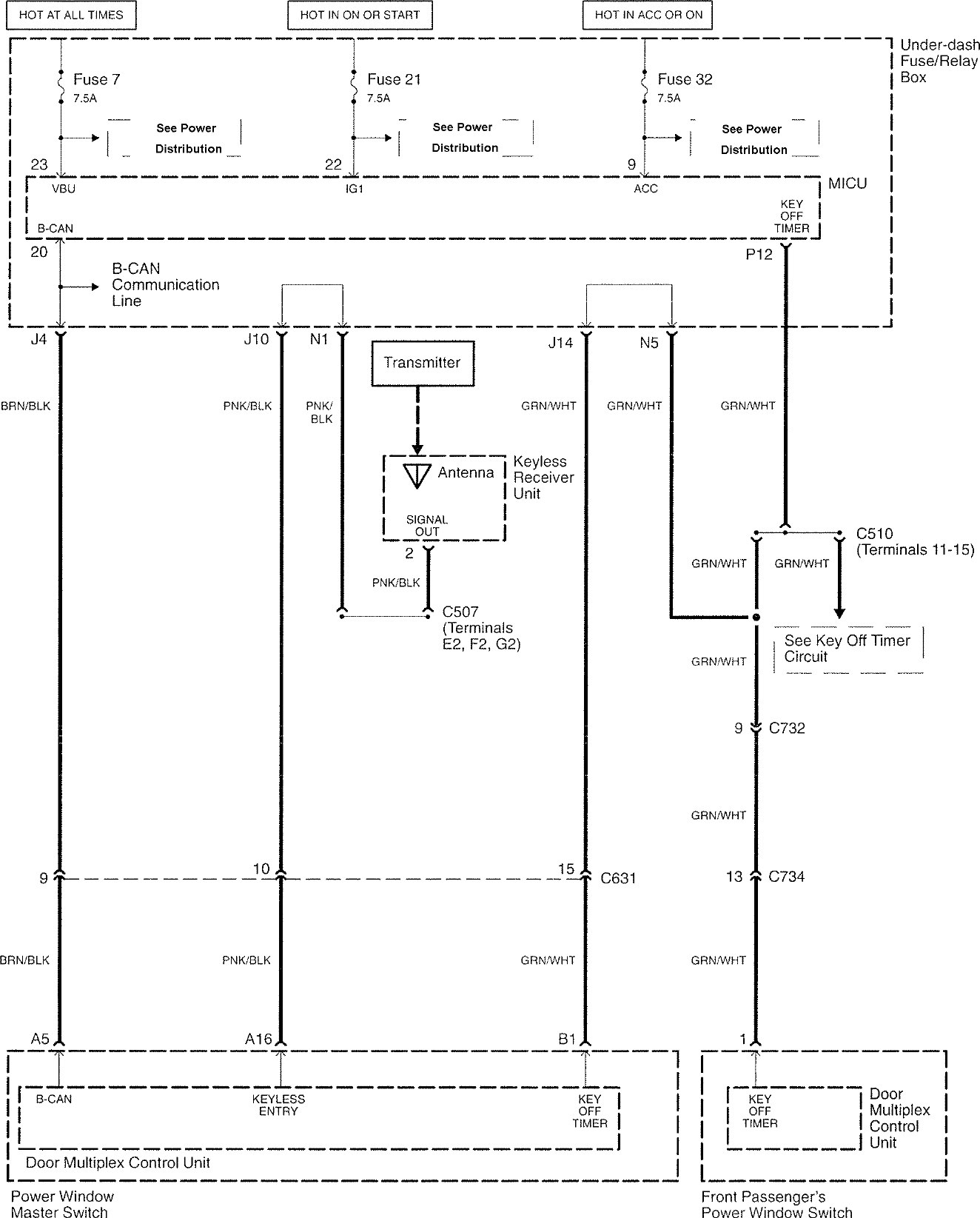

Acura TL - wiring diagram - power windows (part 4)
Acura TL – wiring diagram – power windows (part 4)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
