Acura TL (2006) – wiring diagrams – stop lamp

Acura TL (2006) – wiring diagrams – stop lamp

Year of productions:  2006

Stop lamp

Version 1

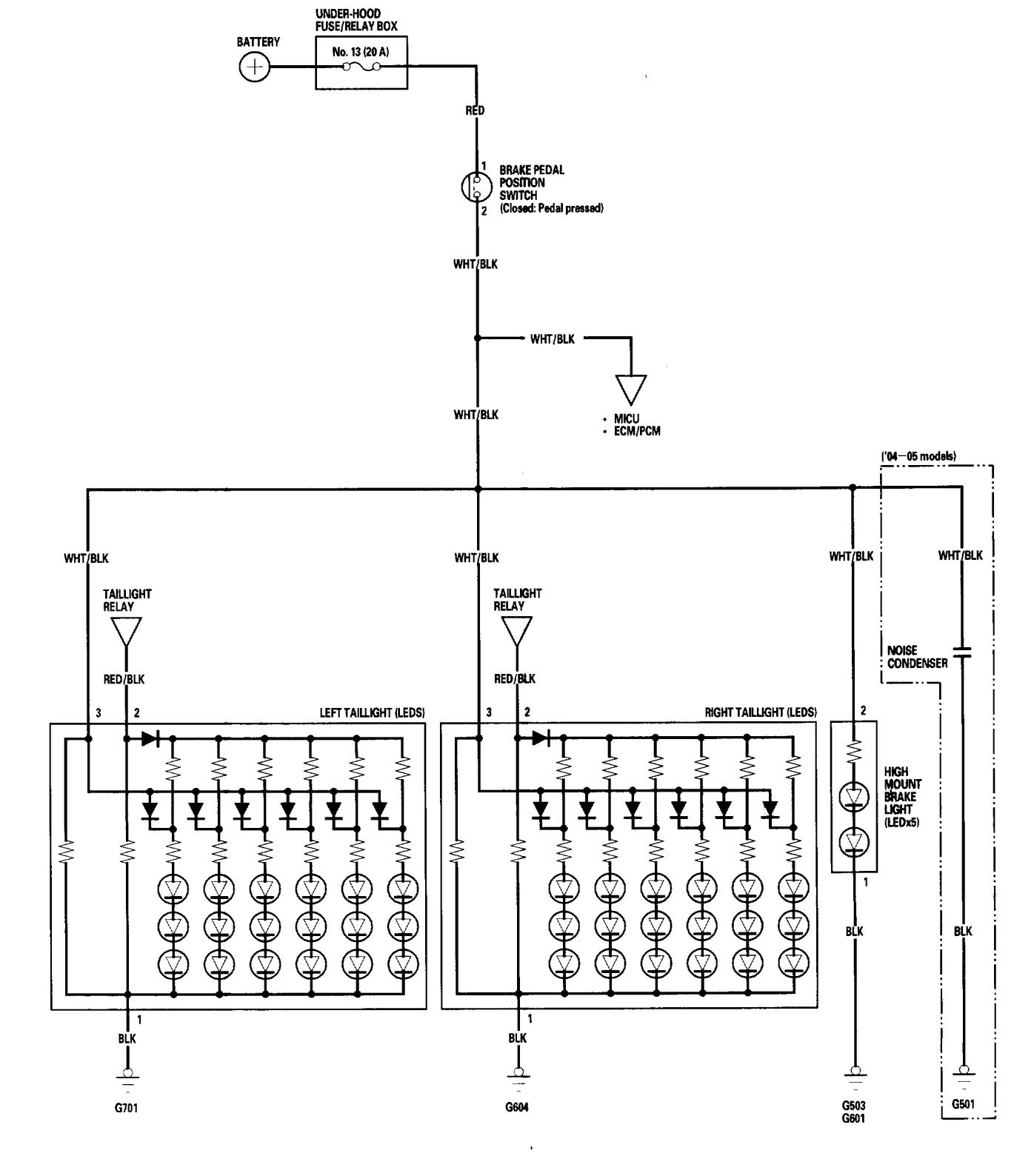

Acura TL - wiring diagram - stop lamp (part 1)
Acura TL – wiring diagram – stop lamp (part 1)
Acura TL - wiring diagram - stop lamp (part 2)
Acura TL – wiring diagram – stop lamp (part 2)

Version 2

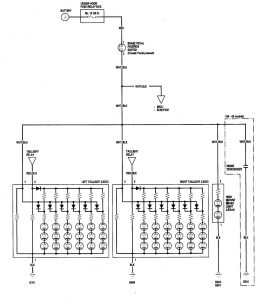

Acura TL - wiring diagram - stop lamp
Acura TL – wiring diagram – stop lamp

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
