Acura RL (2011) – wiring diagrams – integrated memory system

Acura RL (2011) – wiring diagrams – integrated memory system

Year of productions:  2011

Integrated memory system

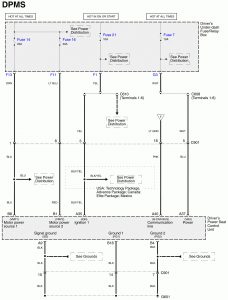

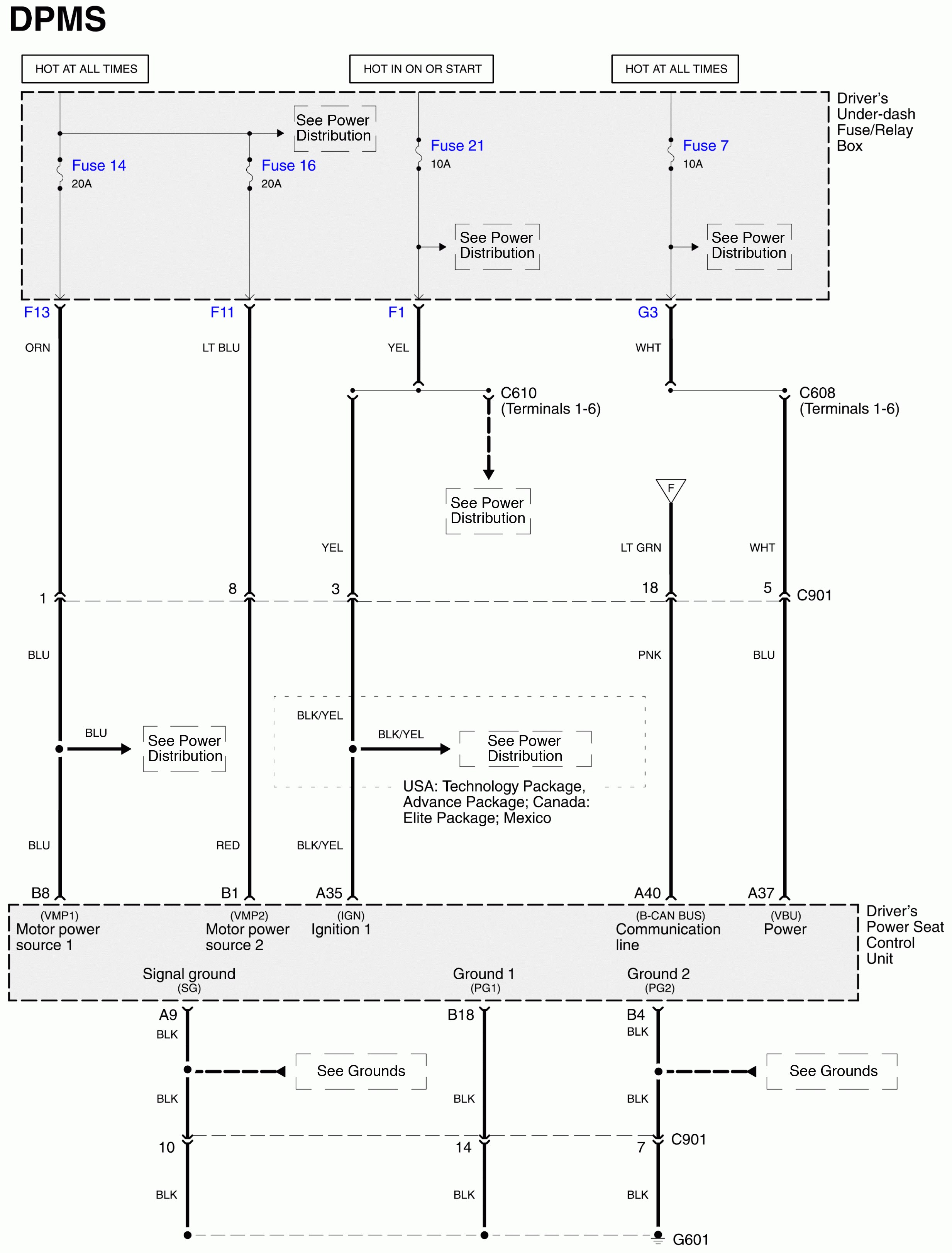

Acura RL - wiring diagram - integrated memory system (part 1)
Acura RL – wiring diagram – integrated memory system (part 1)

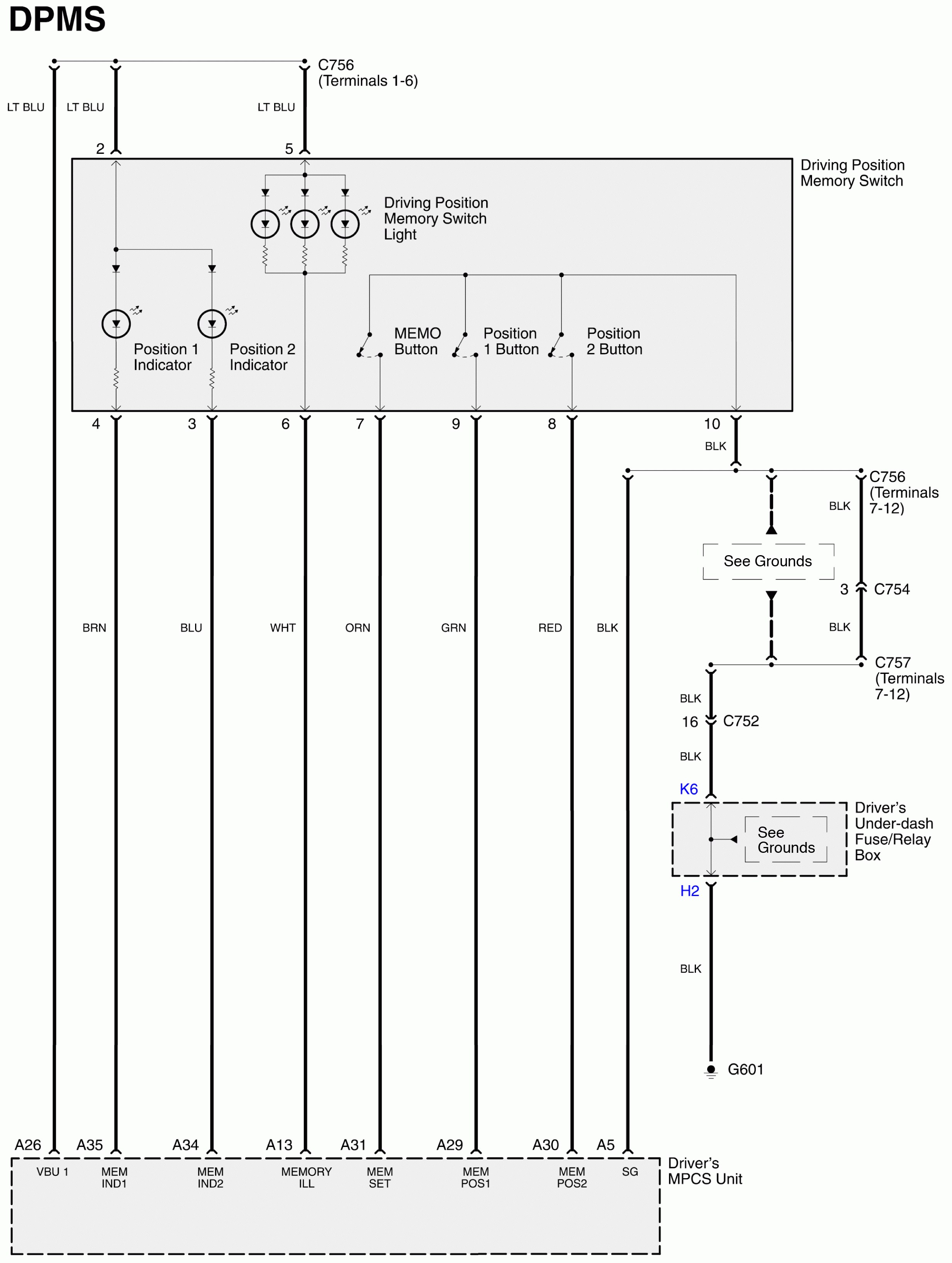

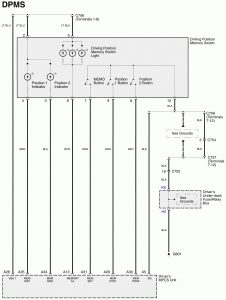

Acura RL - wiring diagram - integrated memory system (part 2)
Acura RL – wiring diagram – integrated memory system (part 2)

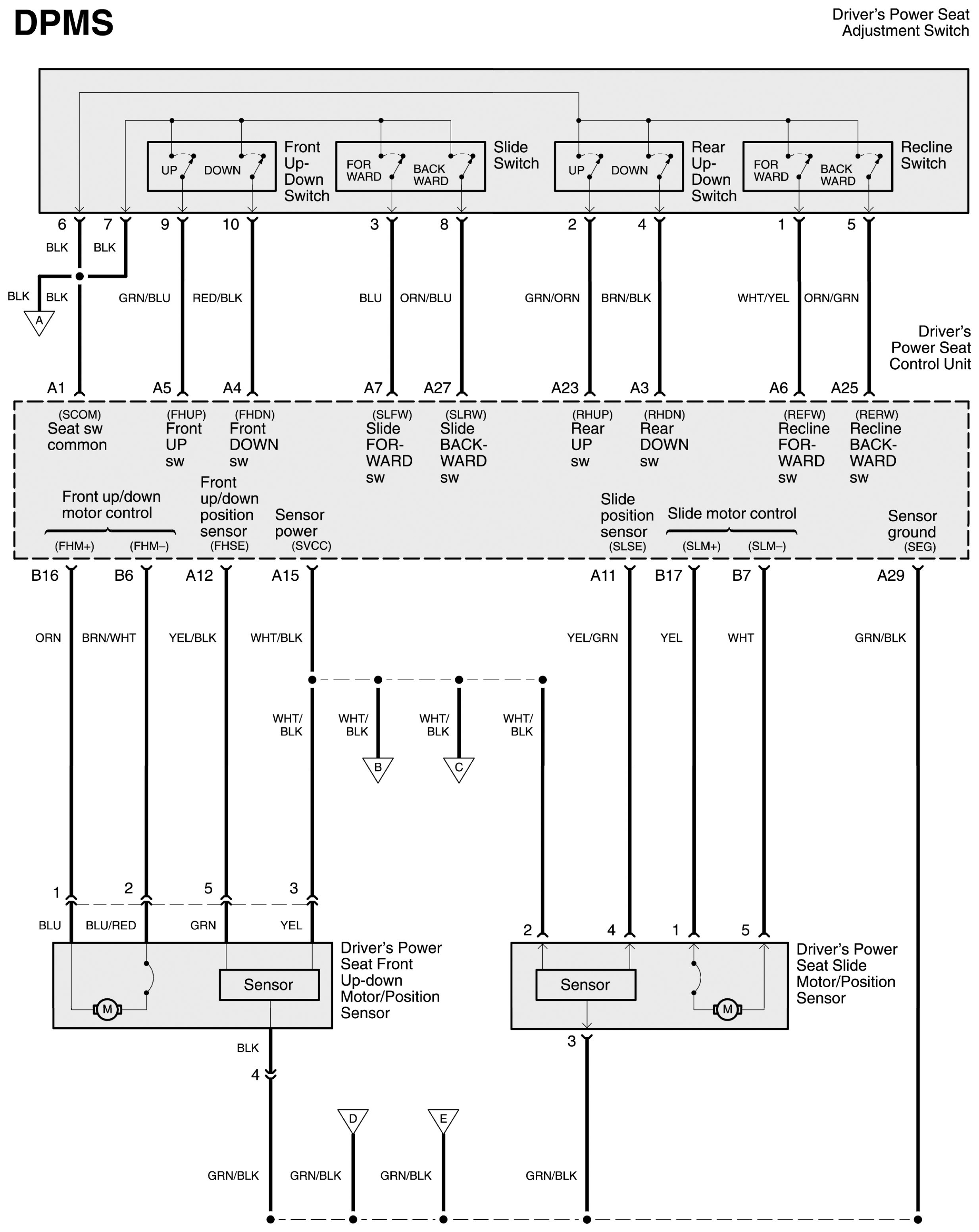

Acura RL - wiring diagram - integrated memory system (part 3)
Acura RL – wiring diagram – integrated memory system (part 3)

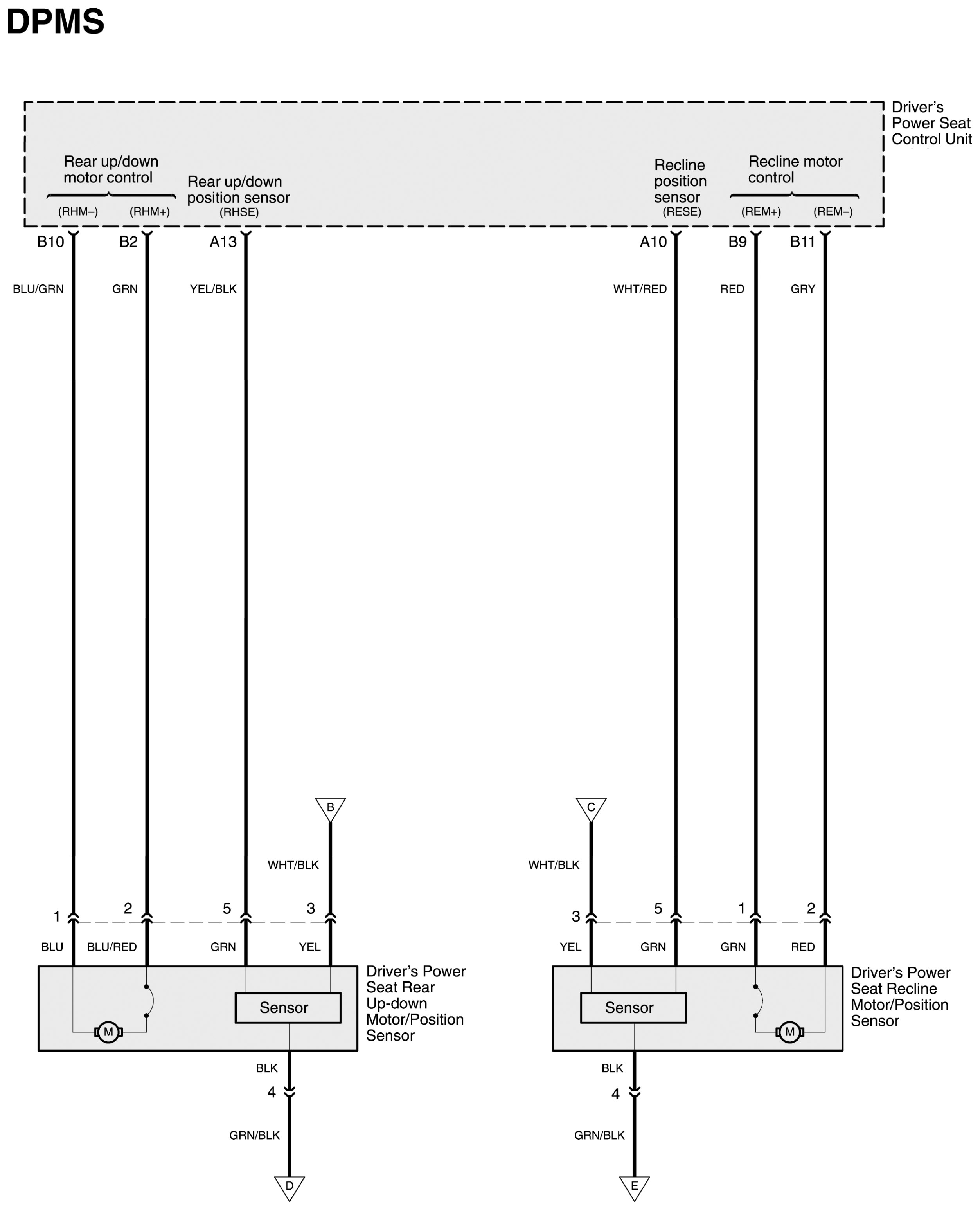

Acura RL - wiring diagram - integrated memory system (part 4)
Acura RL – wiring diagram – integrated memory system (part 4)

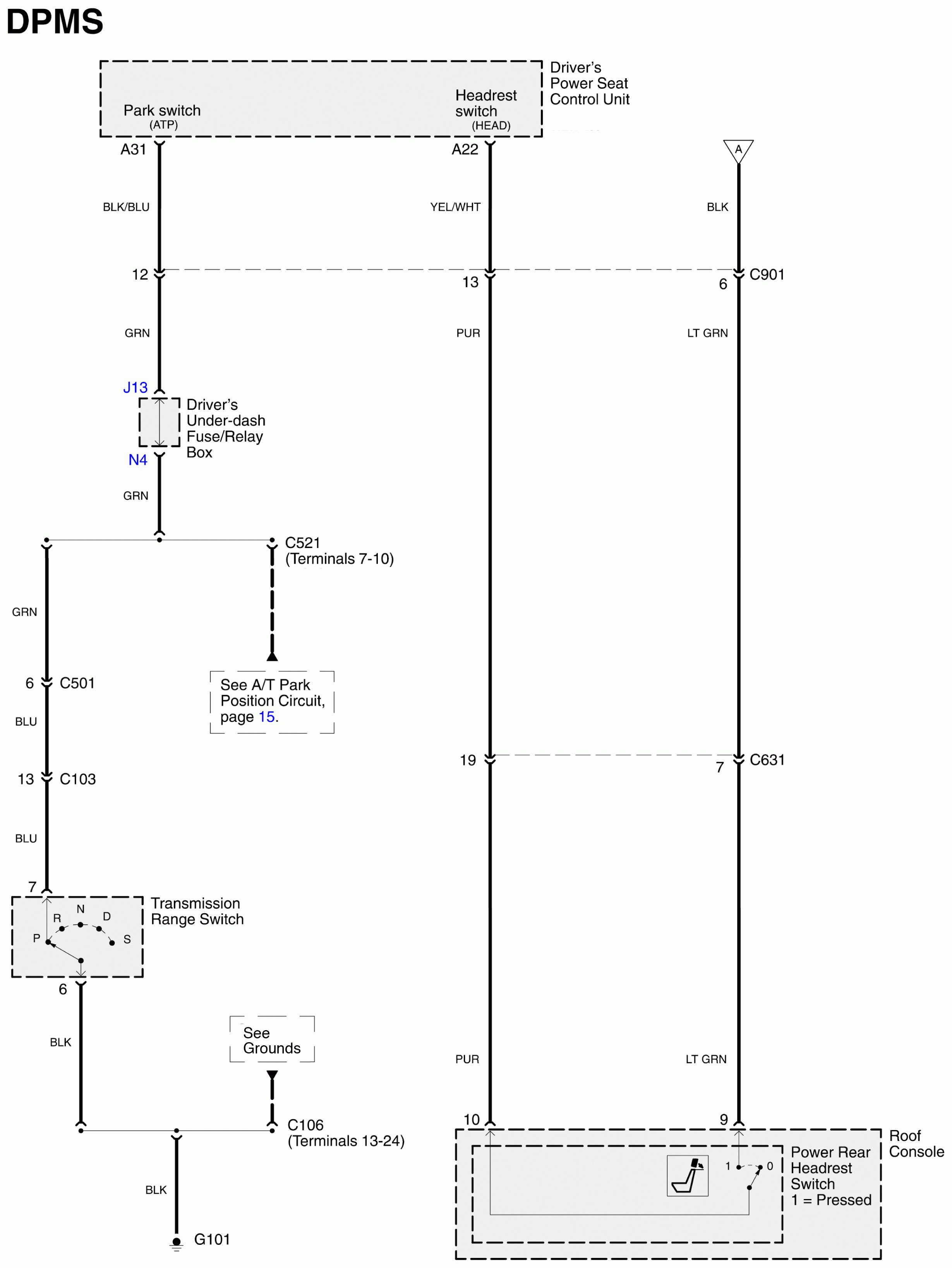

Acura RL - wiring diagram - integrated memory system (part 5)
Acura RL – wiring diagram – integrated memory system (part 5)

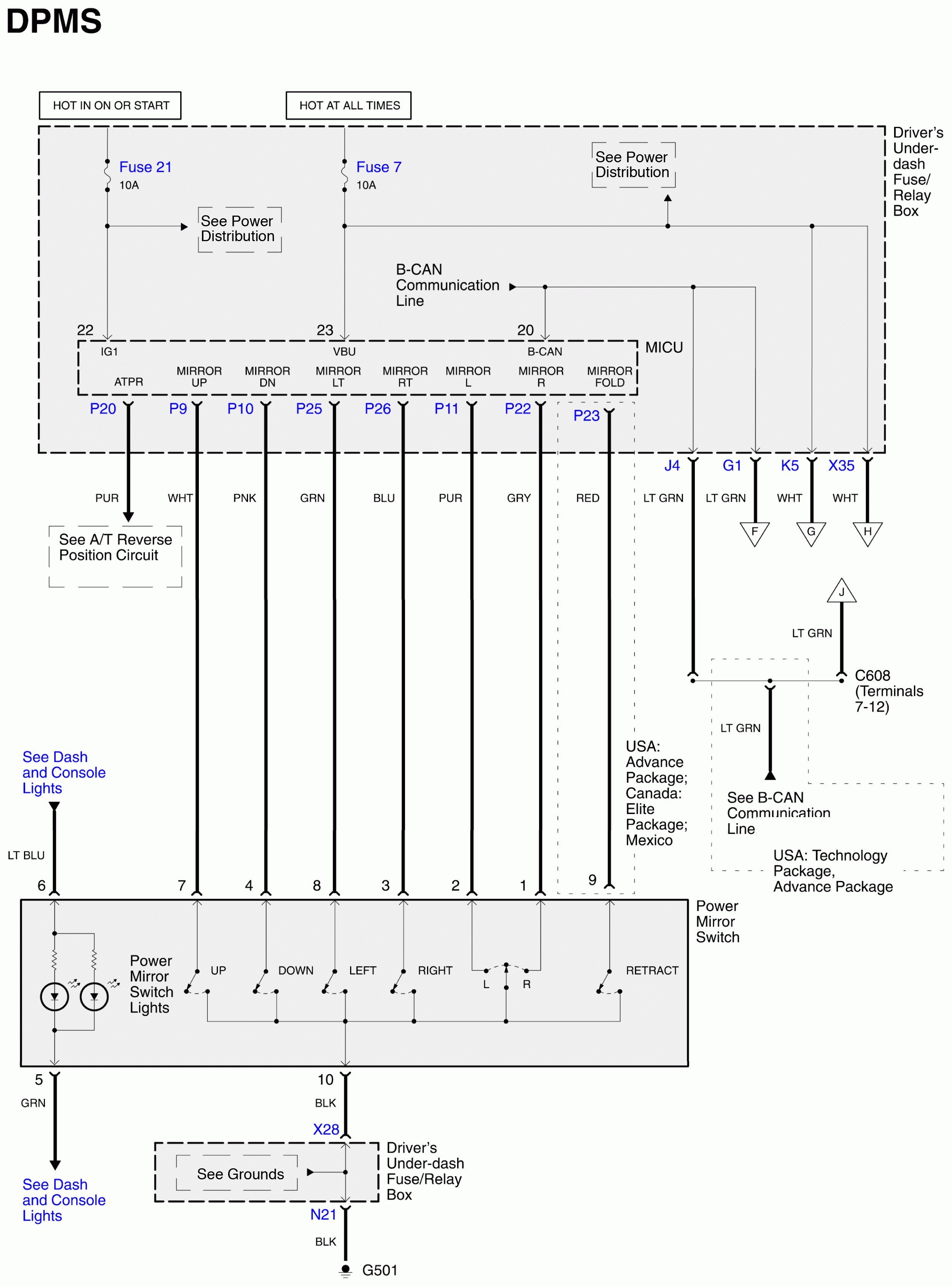

Acura RL - wiring diagram - integrated memory system (part 6)
Acura RL – wiring diagram – integrated memory system (part 6)

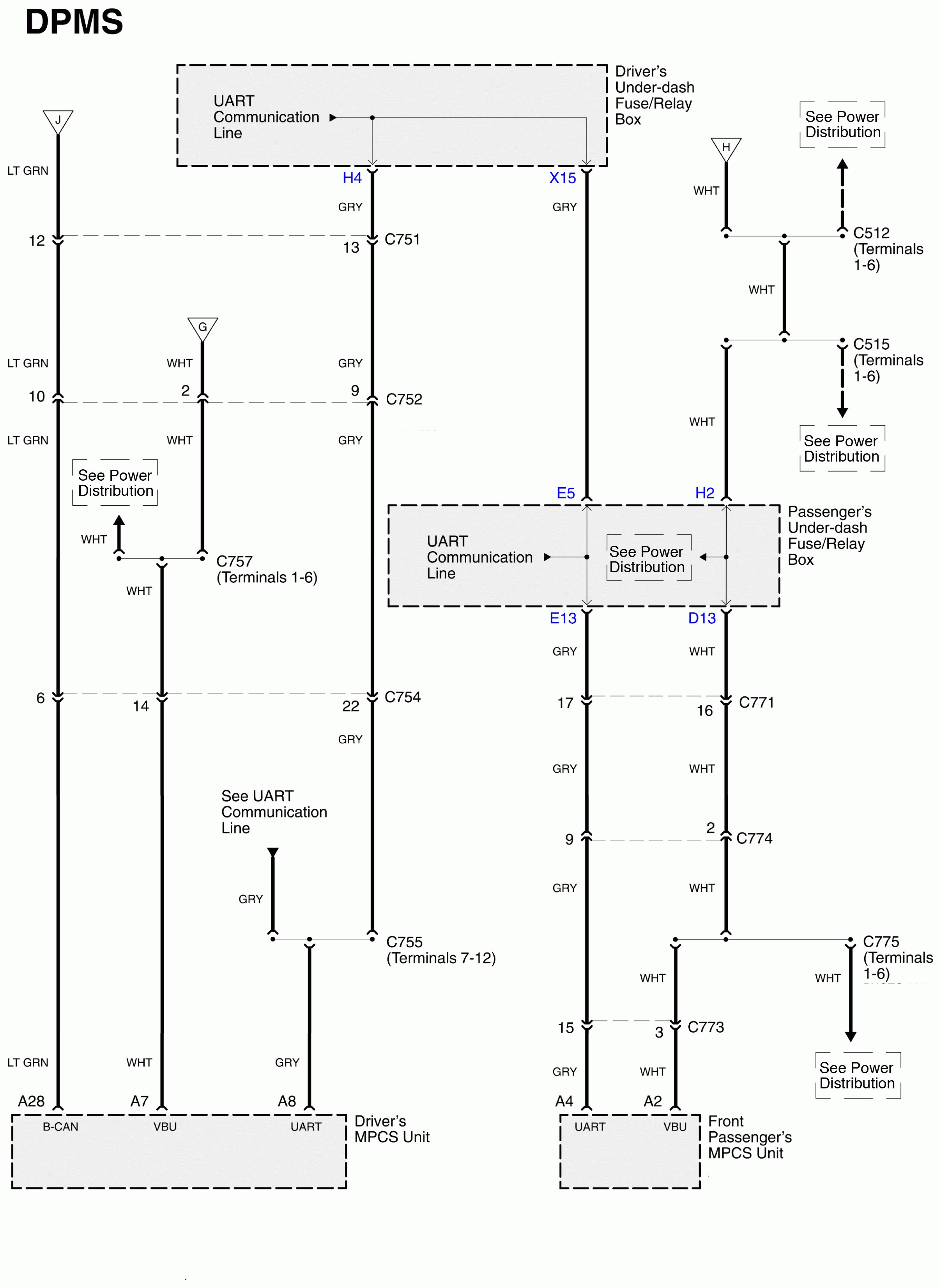

Acura RL - wiring diagram - integrated memory system (part 7)
Acura RL – wiring diagram – integrated memory system (part 7)

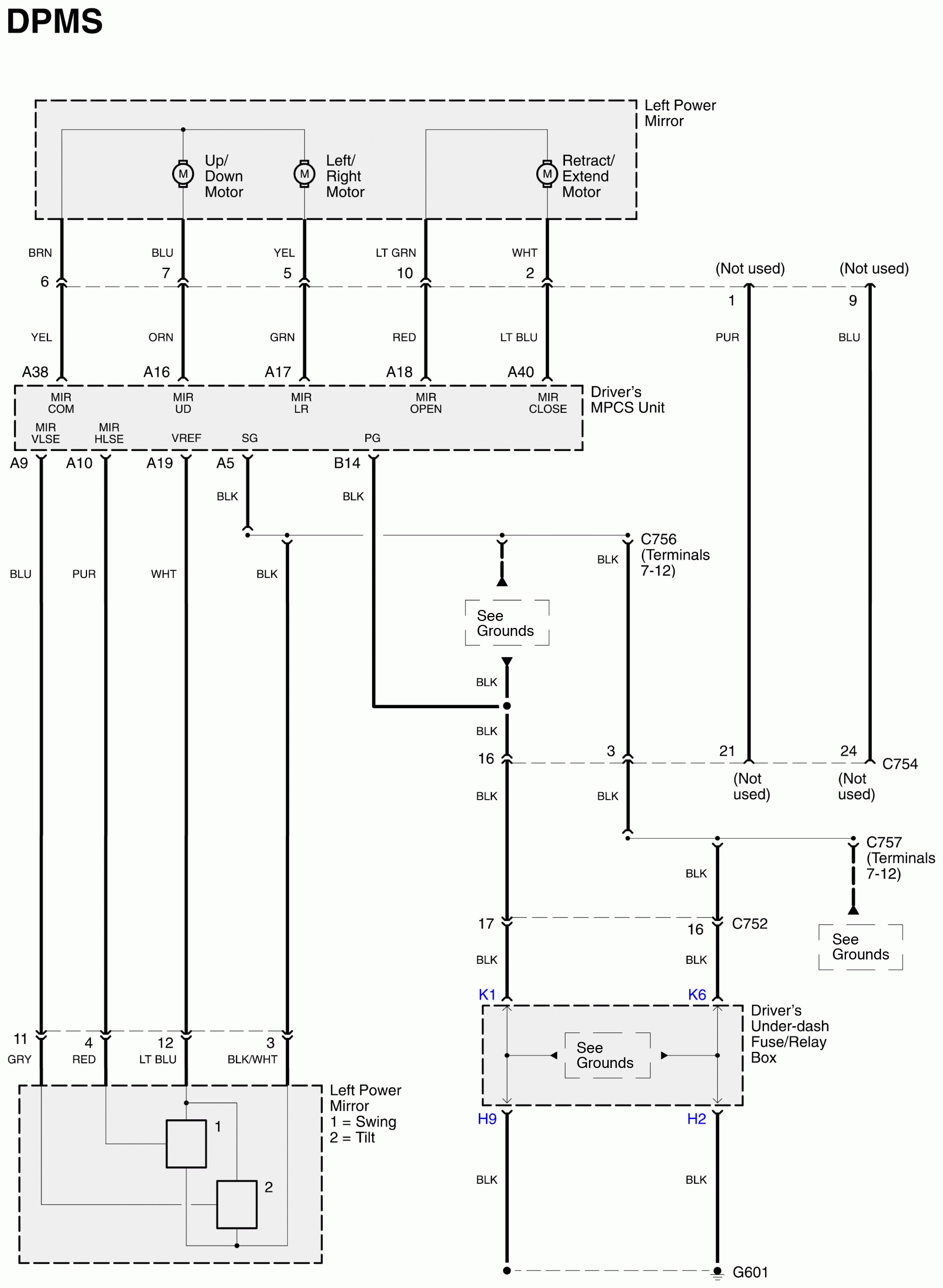

Acura RL - wiring diagram - integrated memory system (part 8)
Acura RL – wiring diagram – integrated memory system (part 8)

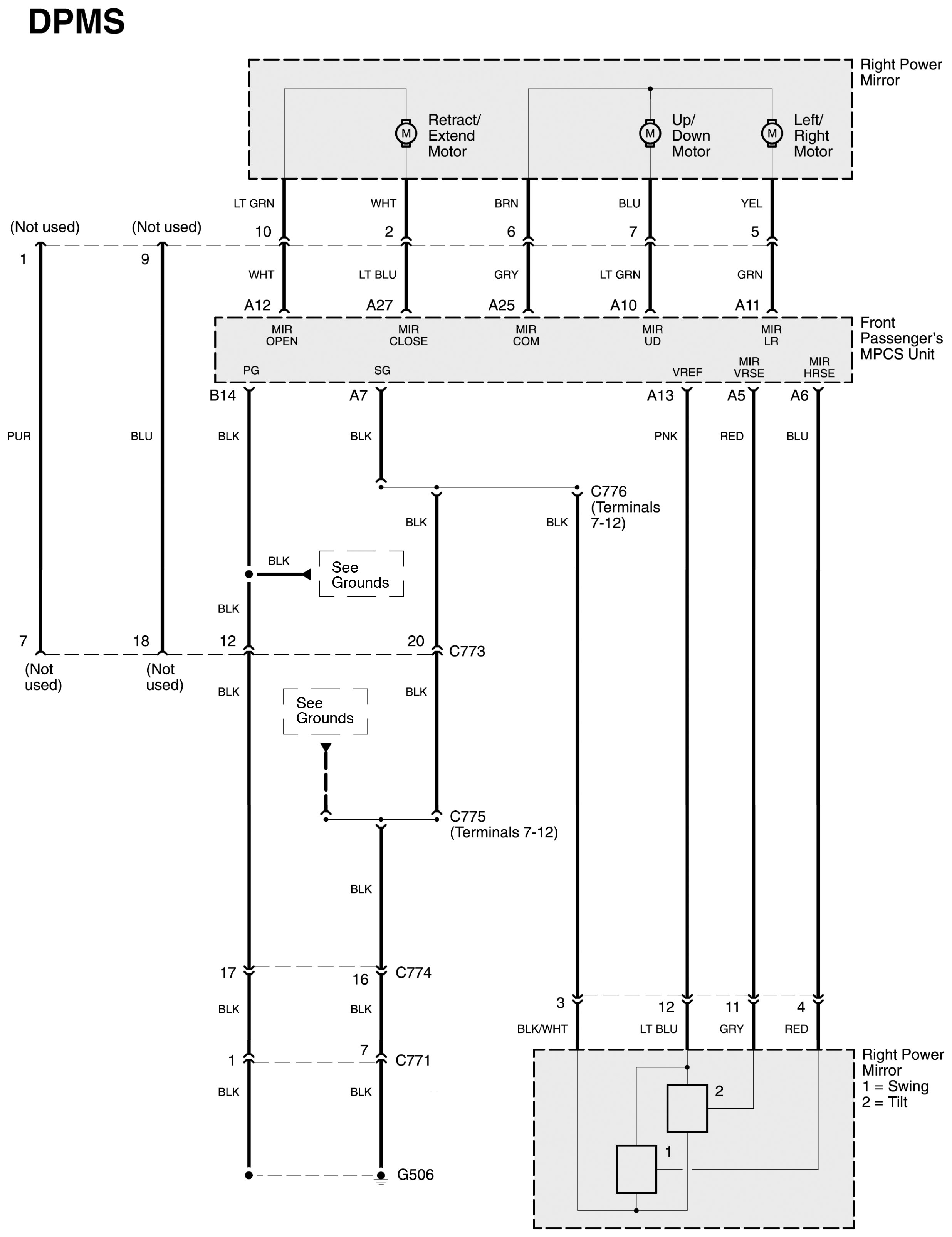

Acura RL - wiring diagram - integrated memory system (part 9)
Acura RL – wiring diagram – integrated memory system (part 9)

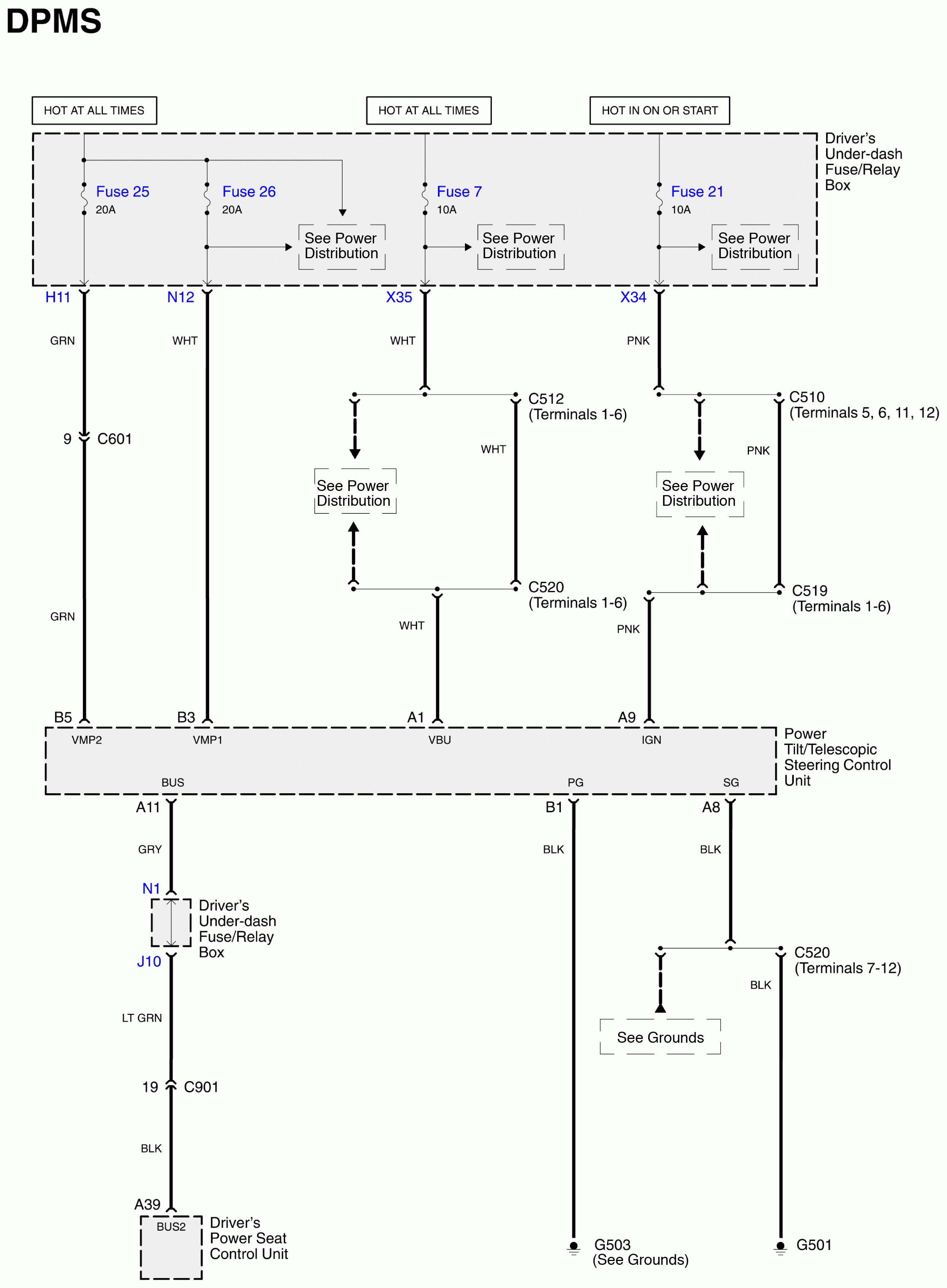

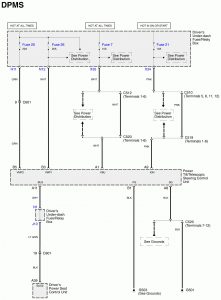

Acura RL - wiring diagram - integrated memory system (part 10)
Acura RL – wiring diagram – integrated memory system (part 10)

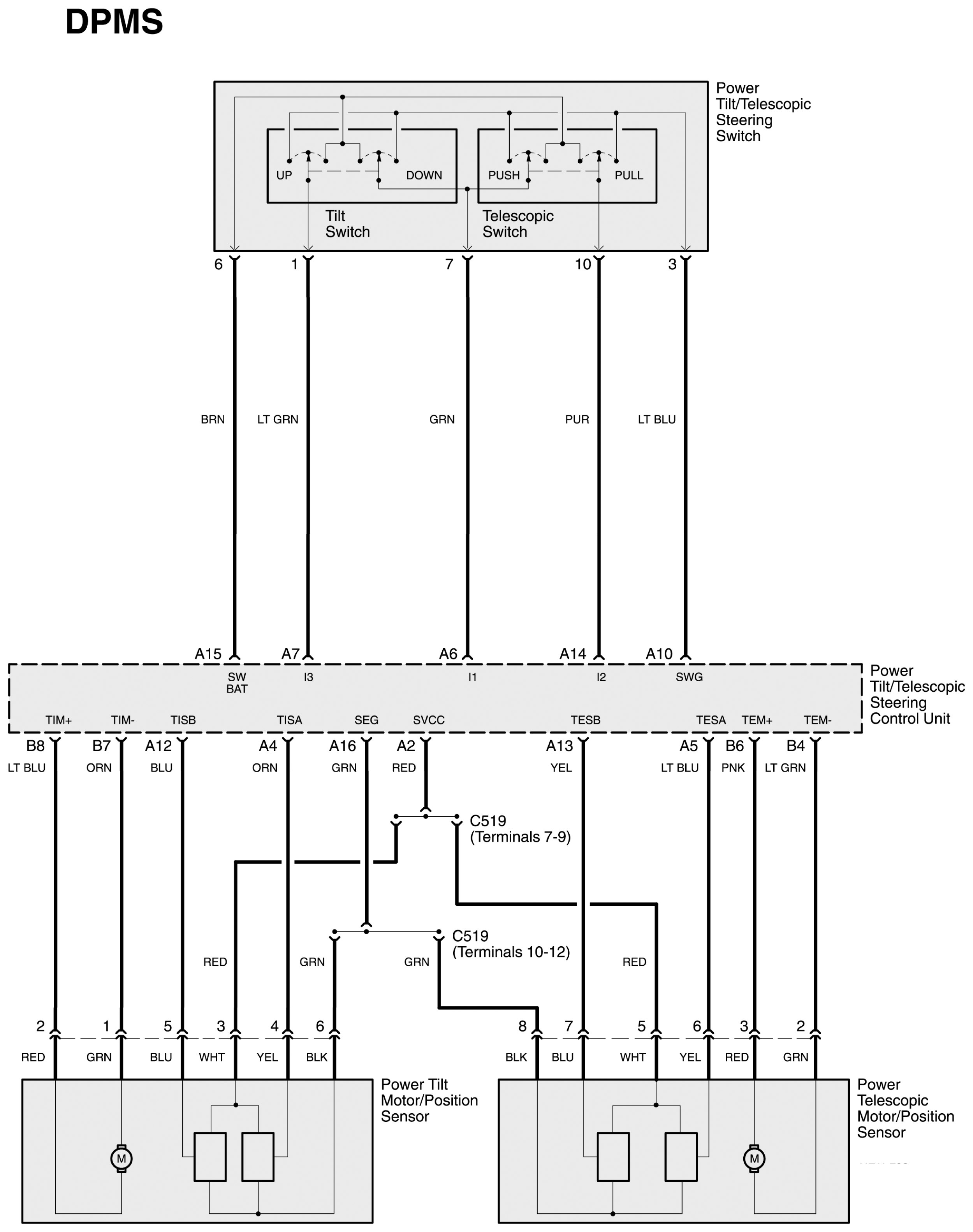

Acura RL - wiring diagram - integrated memory system (part 11)
Acura RL – wiring diagram – integrated memory system (part 11)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
