Year of productions:  2008

Warning device

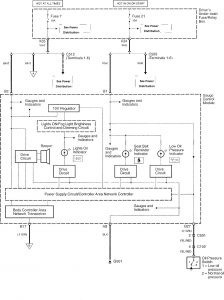

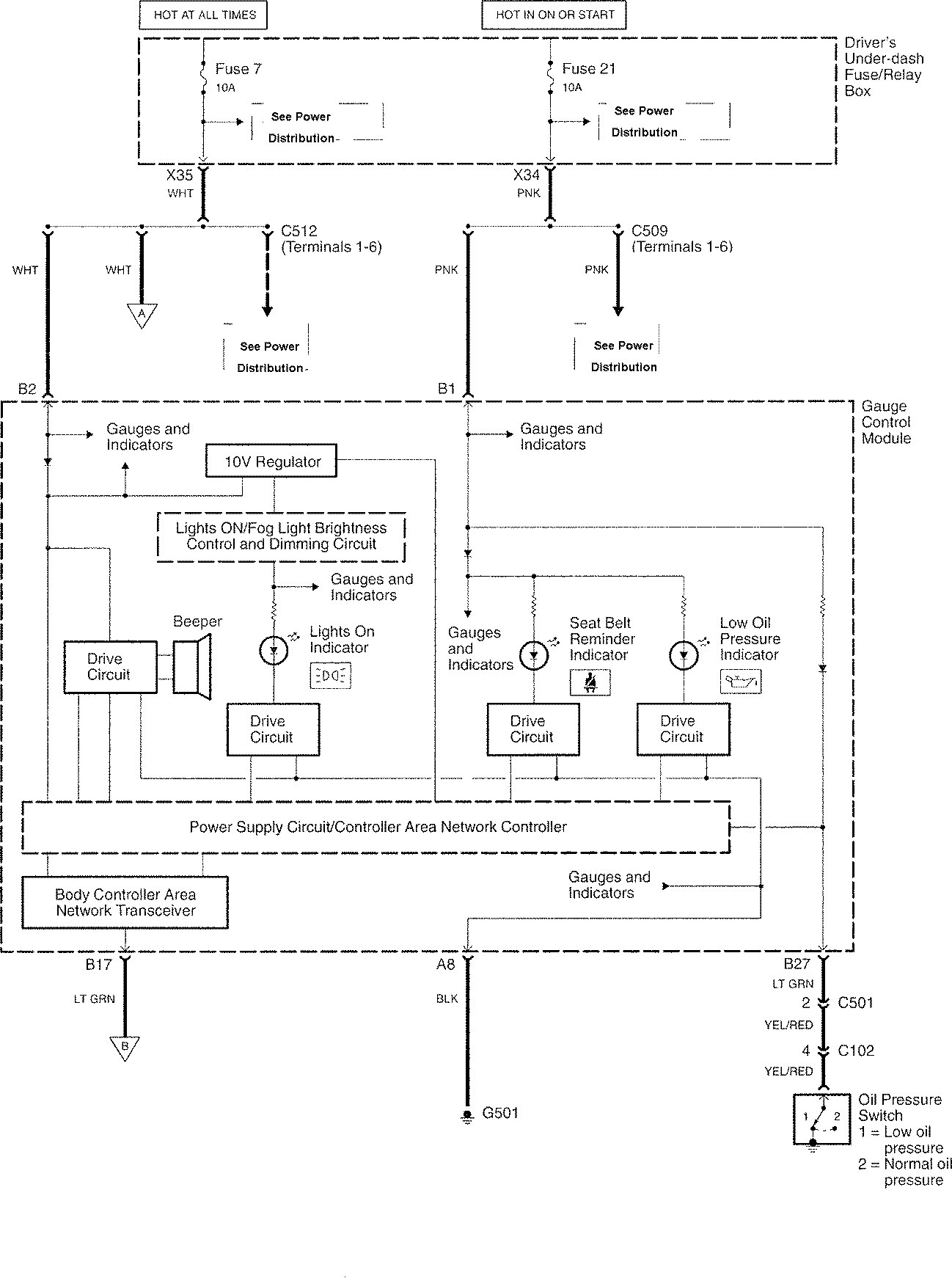

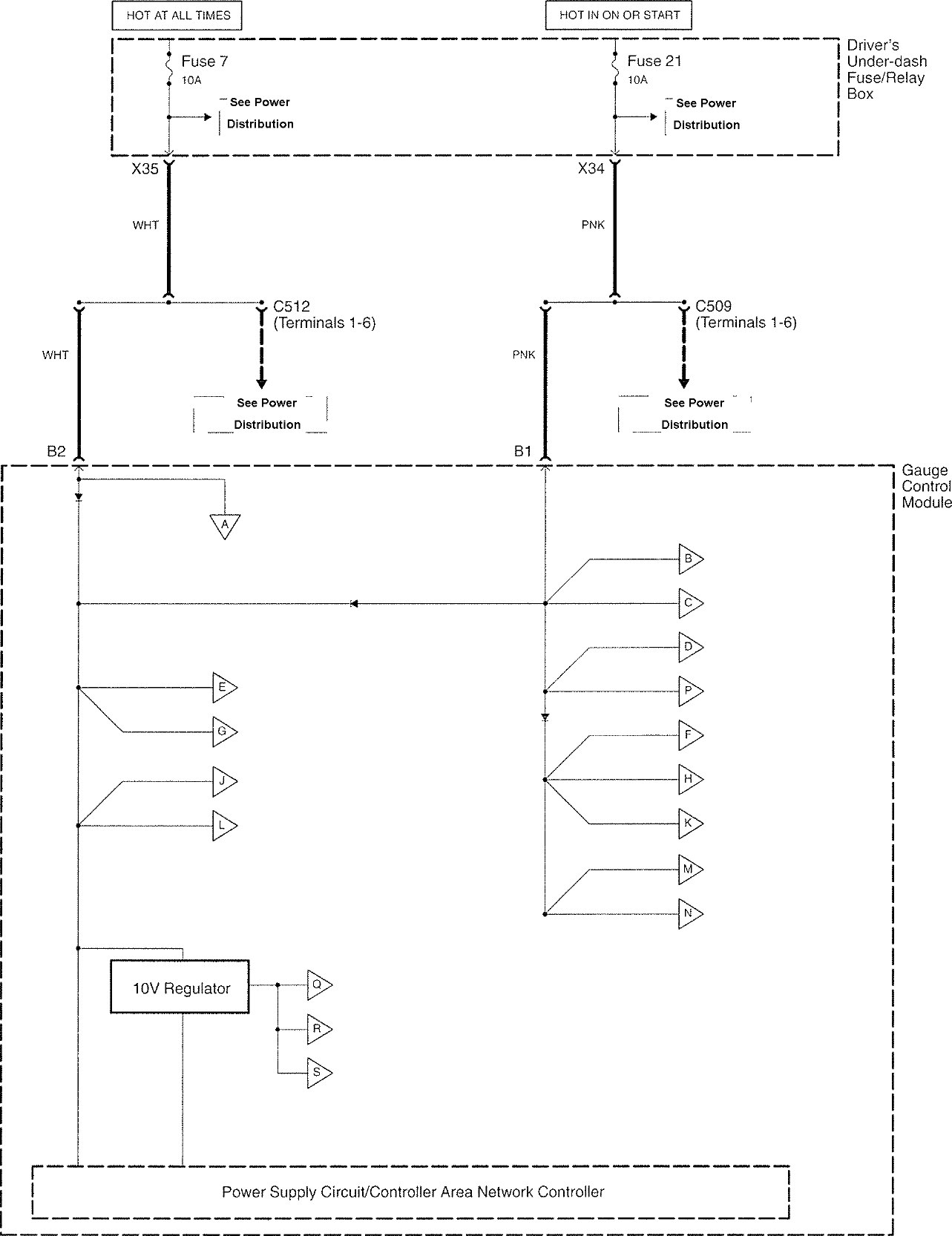

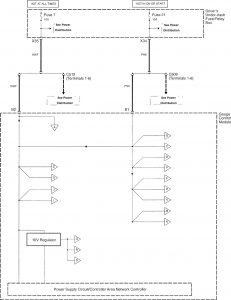

Acura RL - wiring diagram - warning device (part 1)
Acura RL – wiring diagram – warning device (part 1)

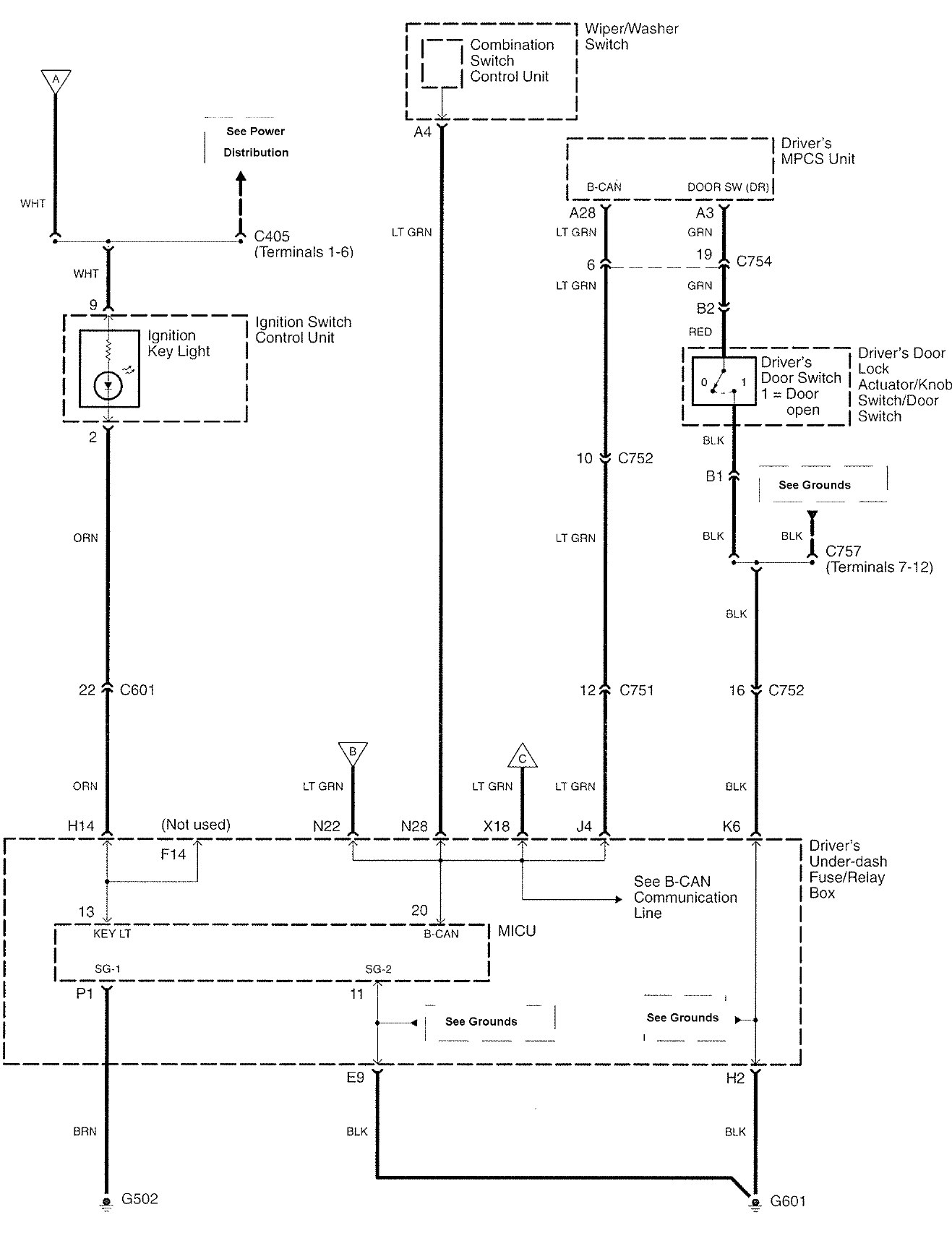

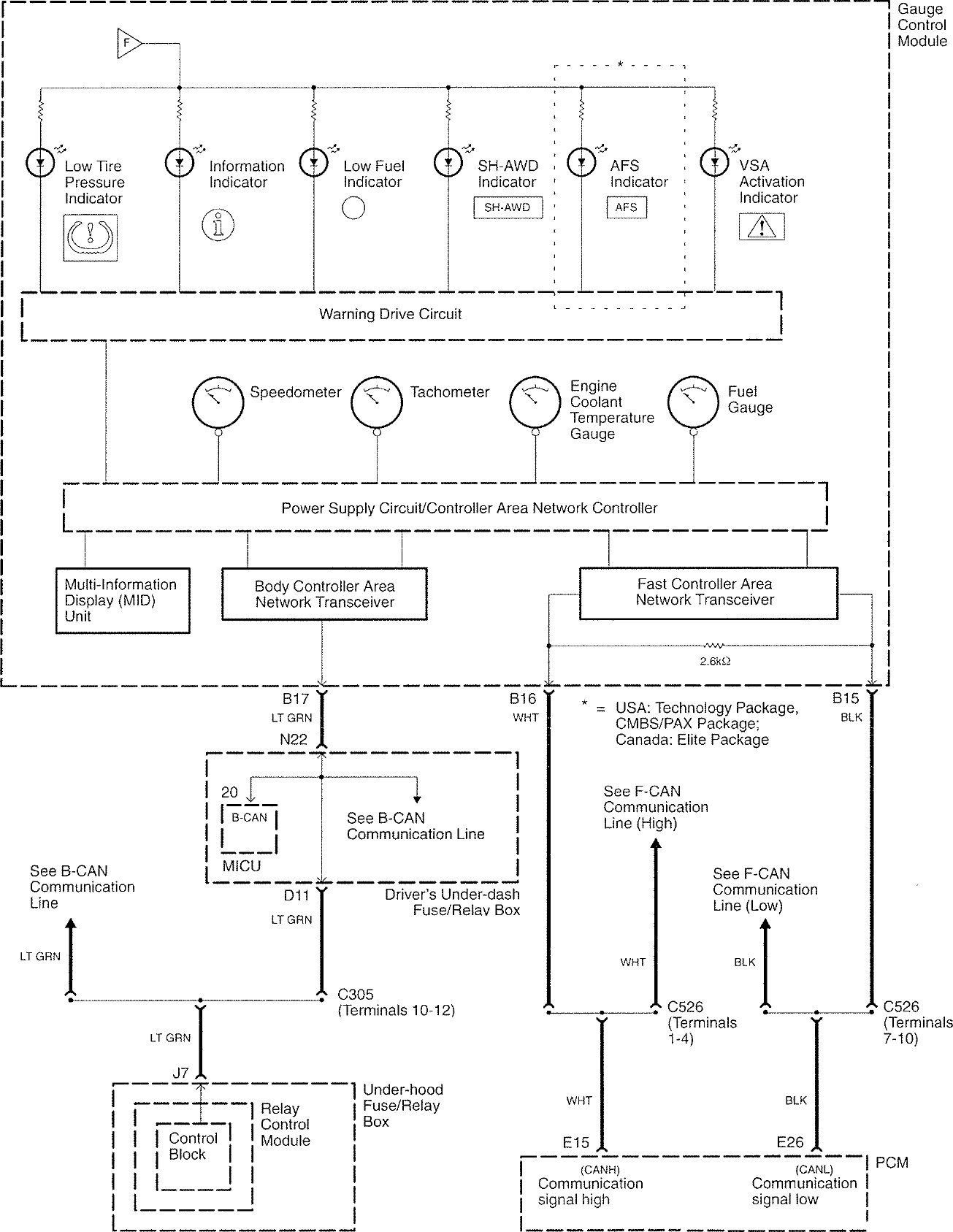

Acura RL - wiring diagram - warning device (part 2)
Acura RL – wiring diagram – warning device (part 2)

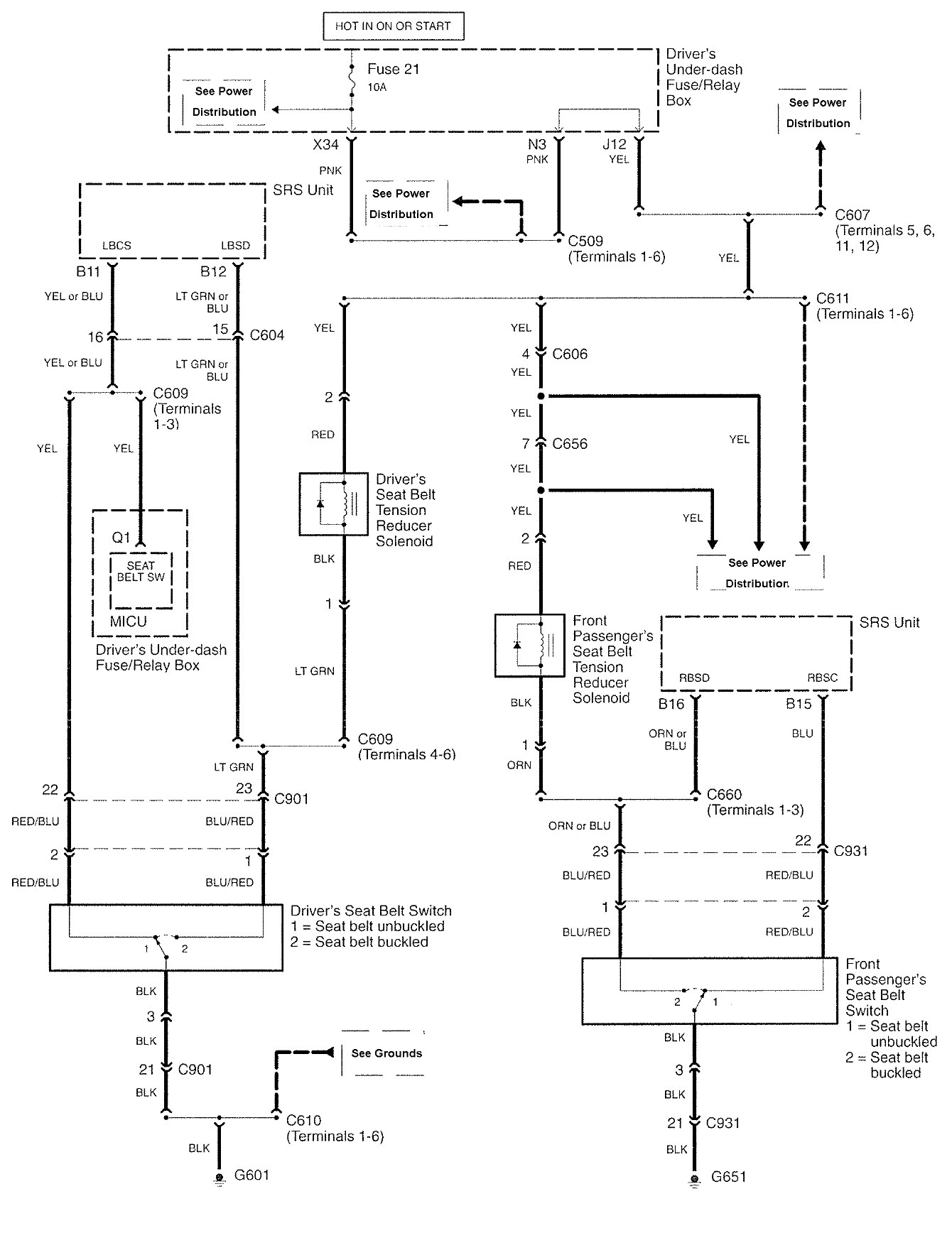

Acura RL - wiring diagram - warning device (part 3)
Acura RL – wiring diagram – warning device (part 3)

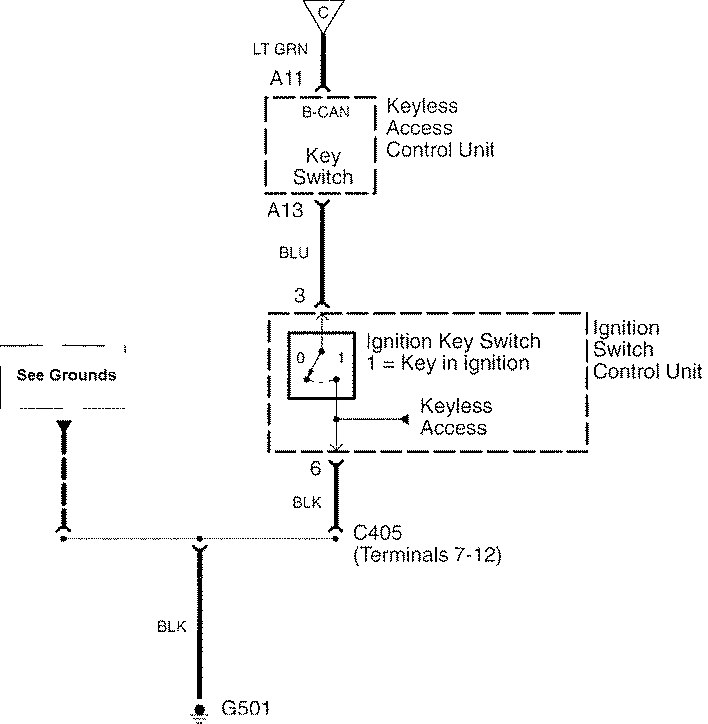

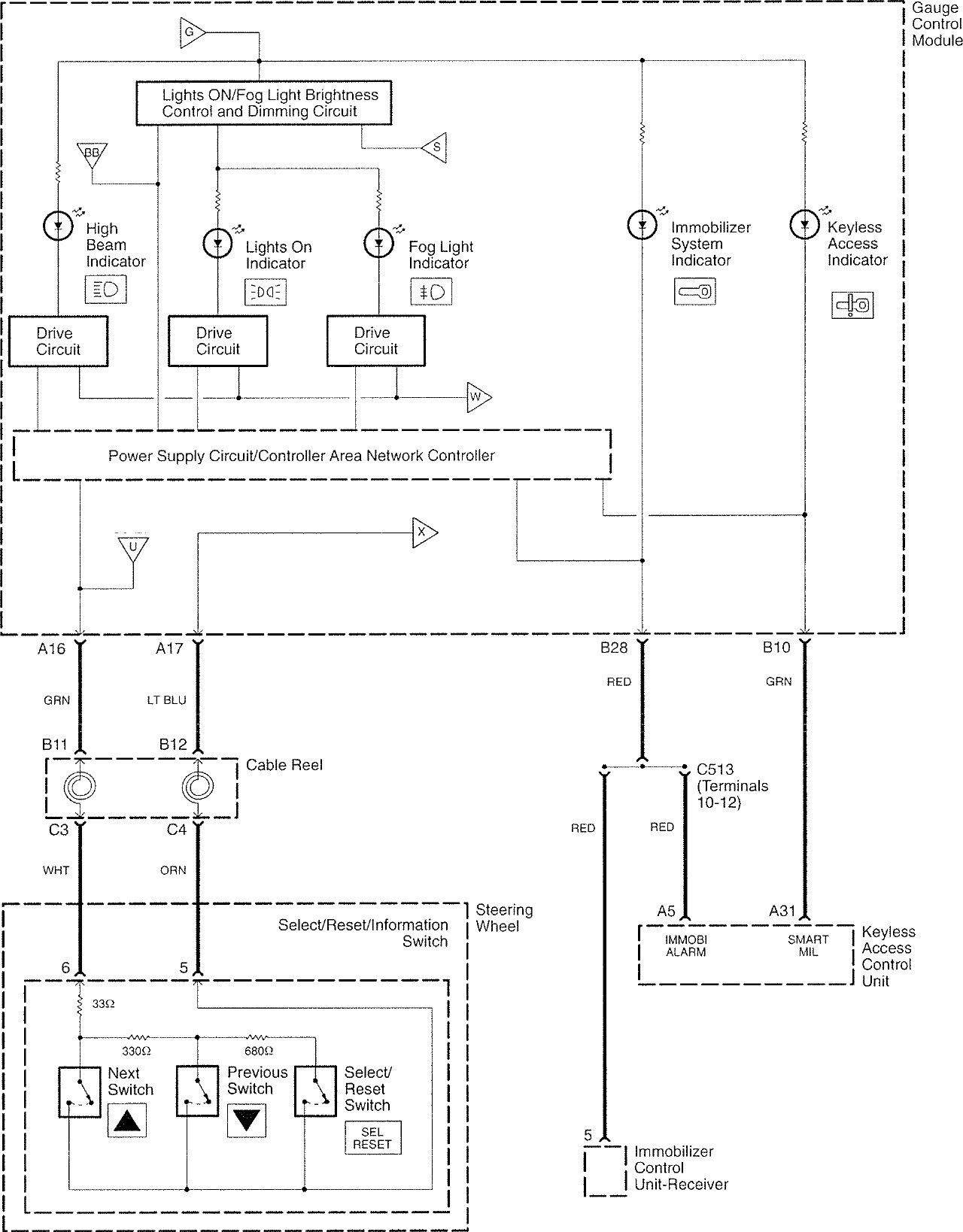

Acura RL - wiring diagram - warning device (part 4)
Acura RL – wiring diagram – warning device (part 4)

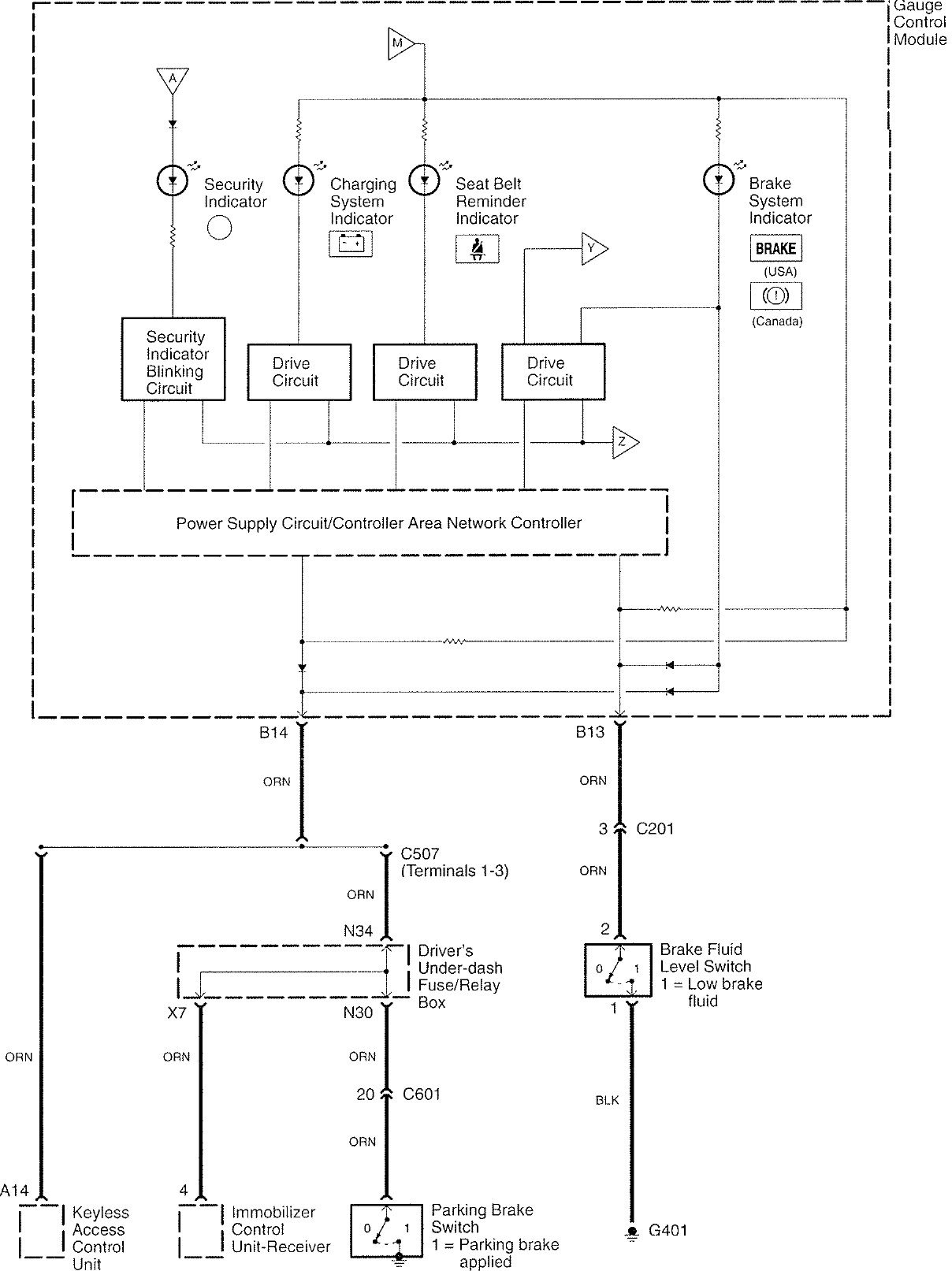

Acura RL - wiring diagram - warning device (part 5)
Acura RL – wiring diagram – warning device (part 5)
Acura RL - wiring diagram - warning device (part 6)
Acura RL – wiring diagram – warning device (part 6)

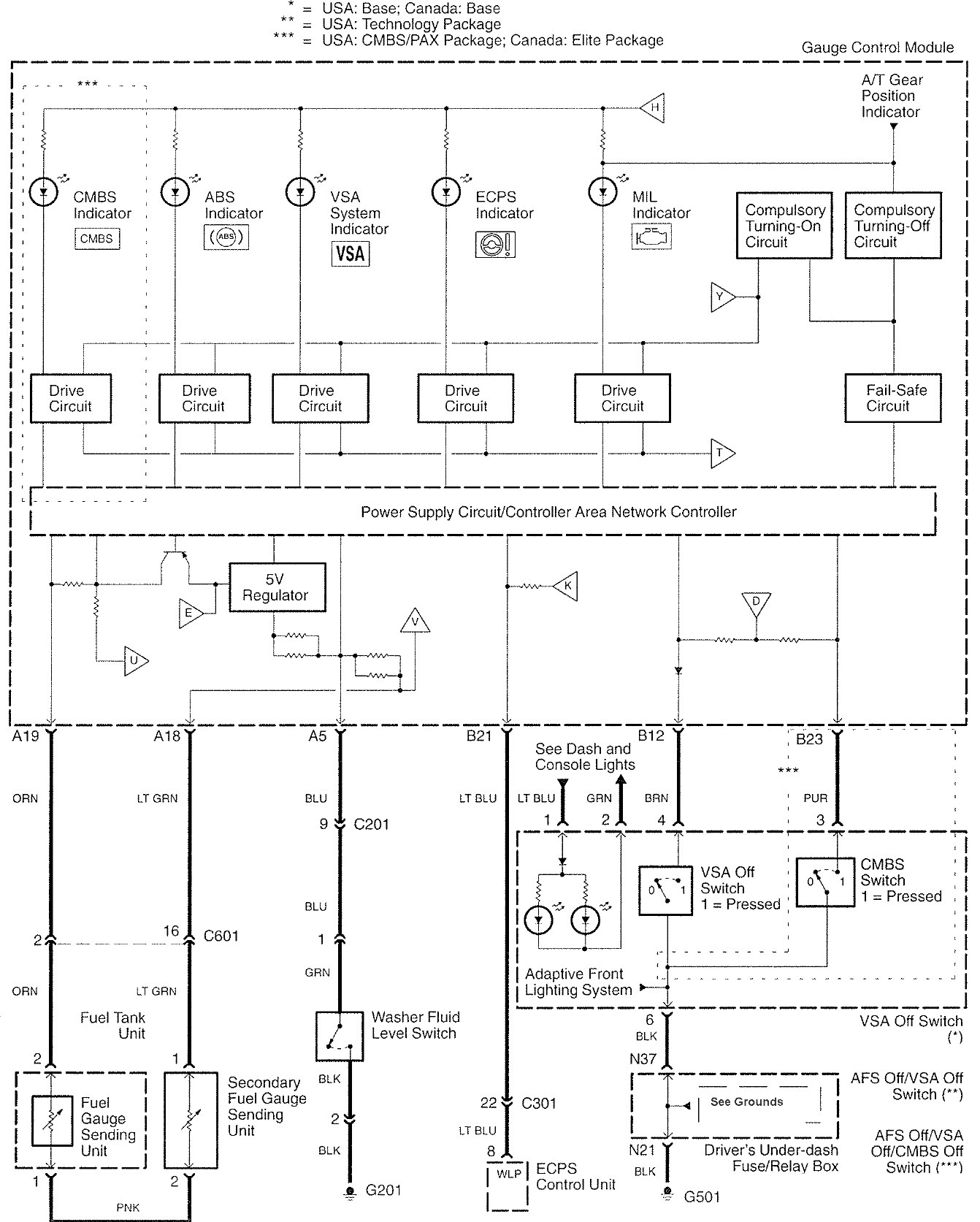

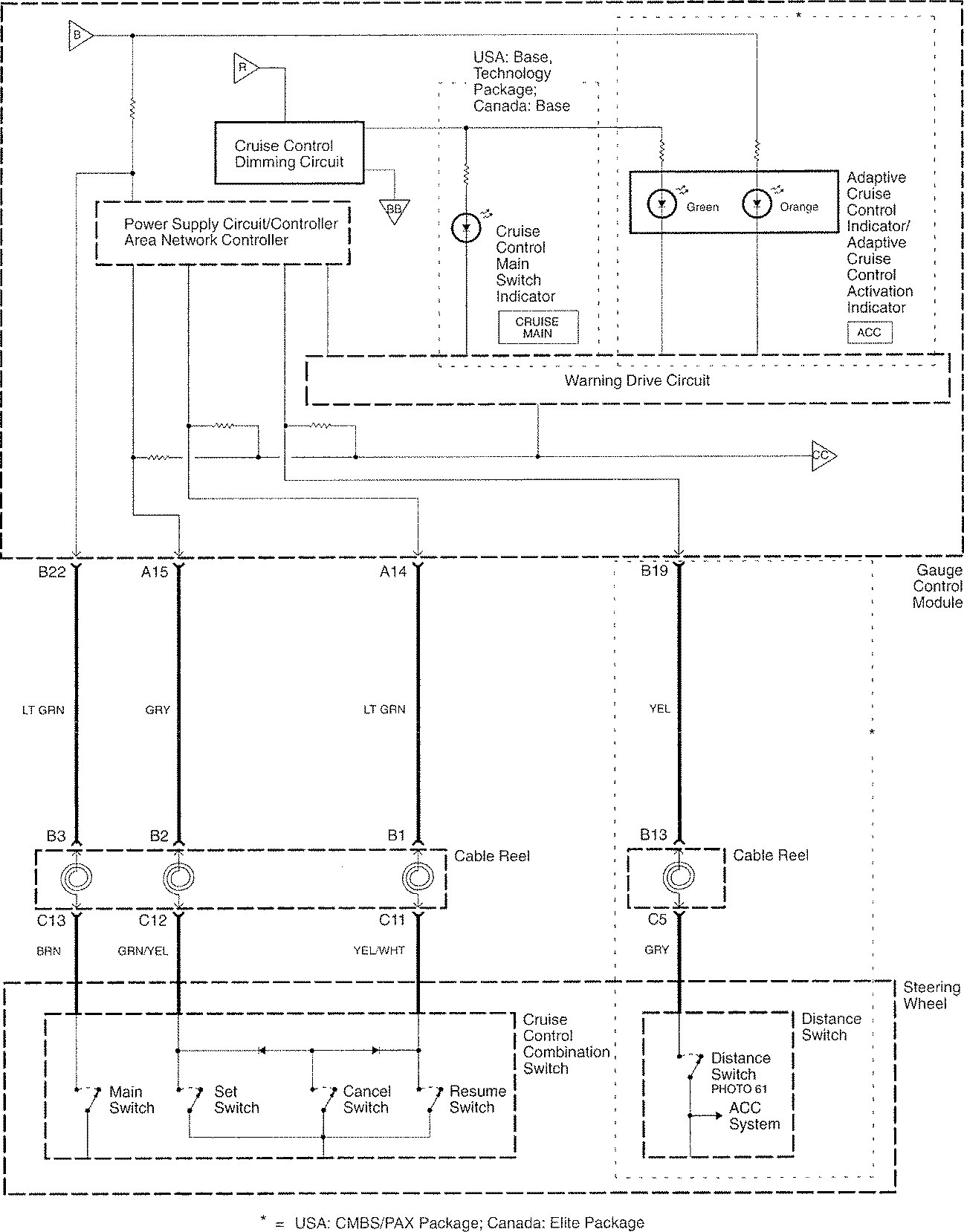

Acura RL - wiring diagram - warning device (part 7)
Acura RL – wiring diagram – warning device (part 7)

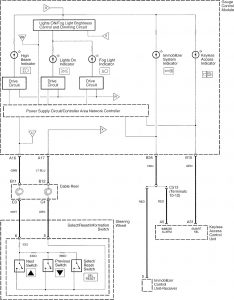

Acura RL - wiring diagram - warning device (part 8)
Acura RL – wiring diagram – warning device (part 8)

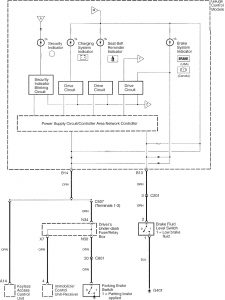

Acura RL - wiring diagram - warning device (part 9)
Acura RL – wiring diagram – warning device (part 9)

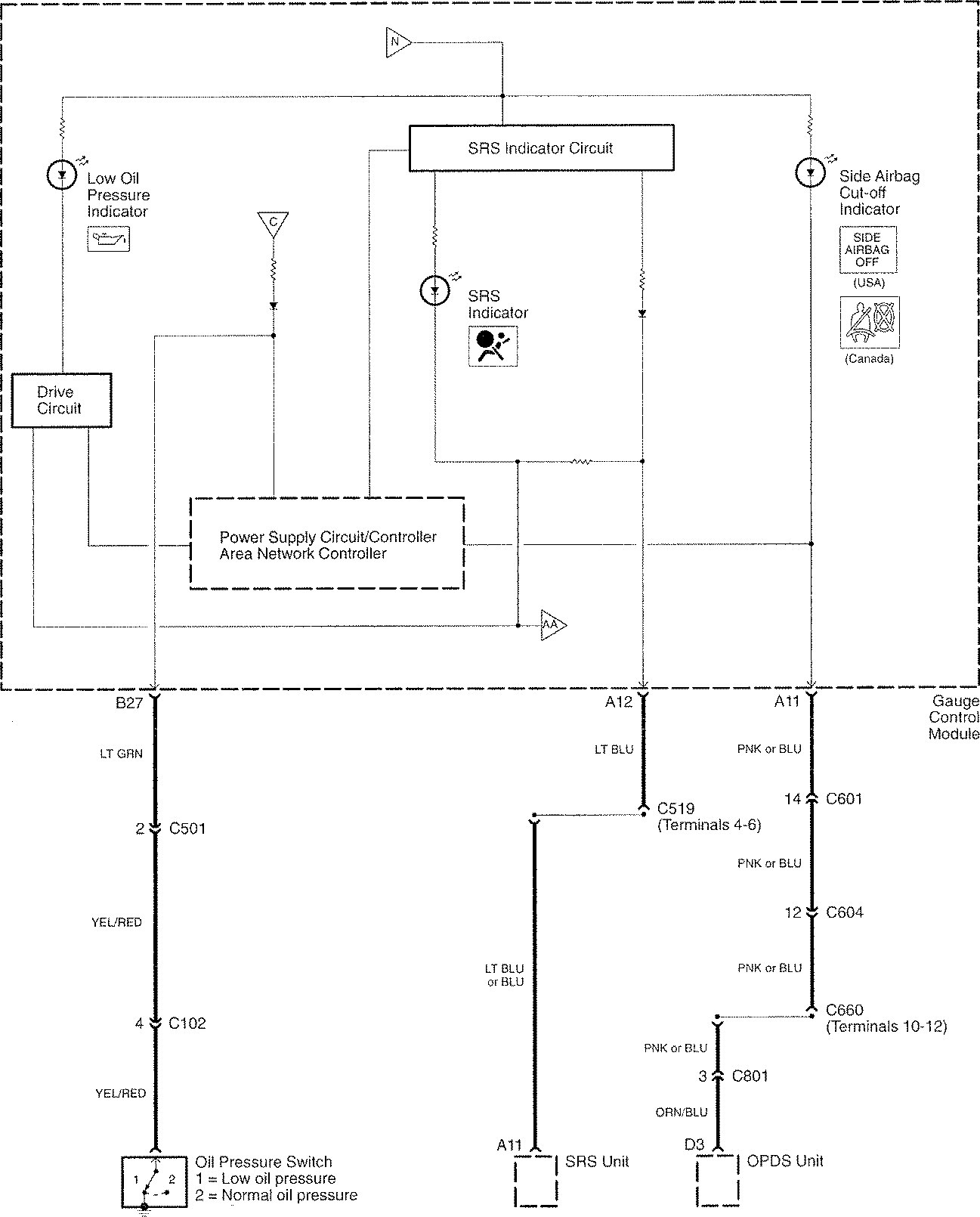

Acura RL - wiring diagram - warning device (part 10)
Acura RL – wiring diagram – warning device (part 10)
Acura RL - wiring diagram - warning device (part 11)
Acura RL – wiring diagram – warning device (part 11)

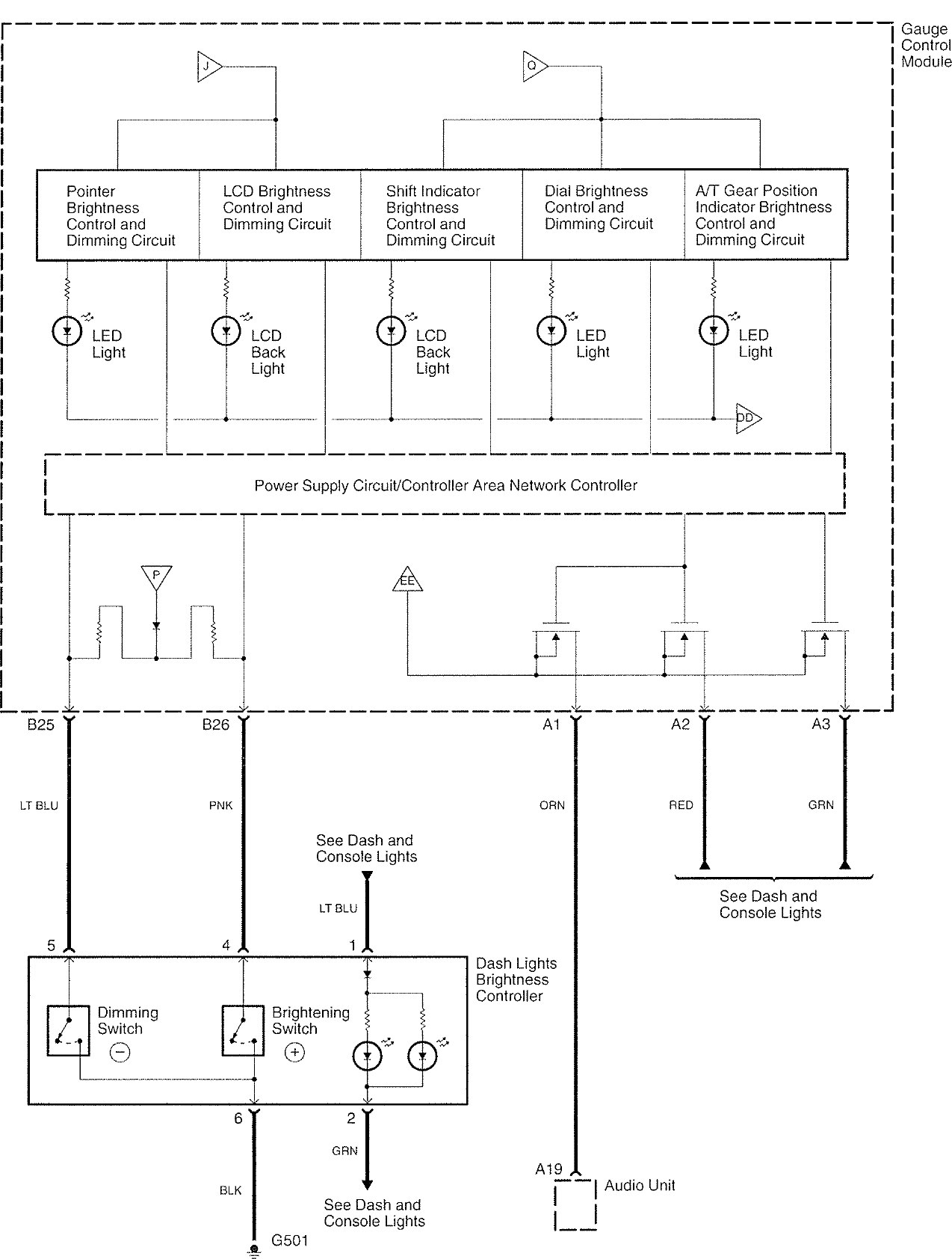

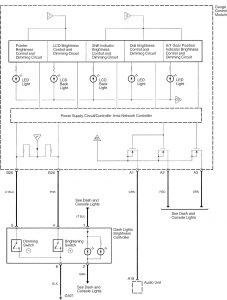

Acura RL - wiring diagram - warning device (part 12)
Acura RL – wiring diagram – warning device (part 12)

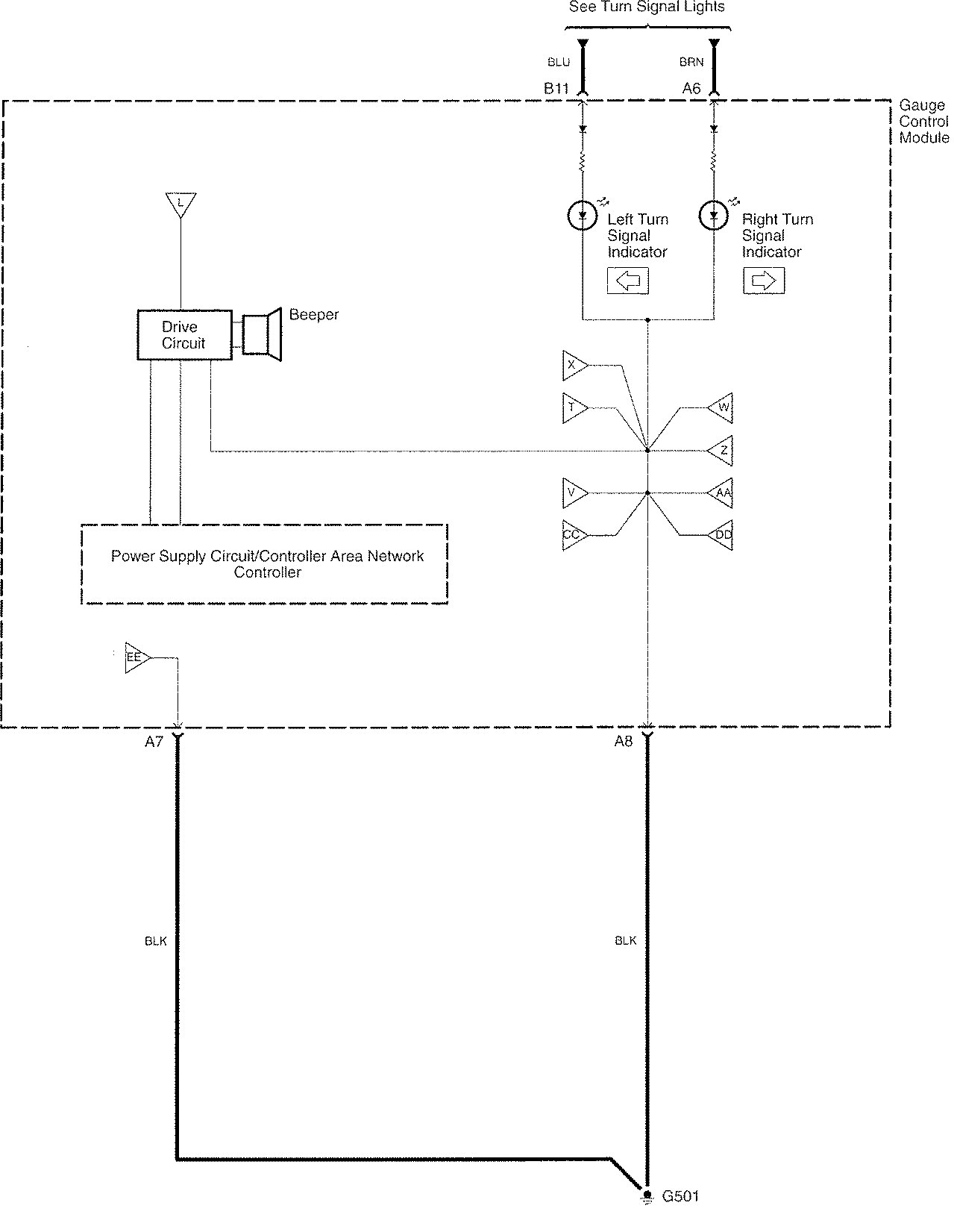

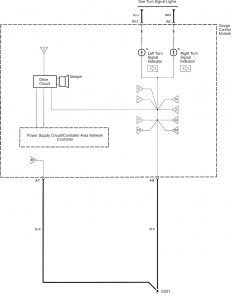

Acura RL - wiring diagram - warning device (part 13)
Acura RL – wiring diagram – warning device (part 13)

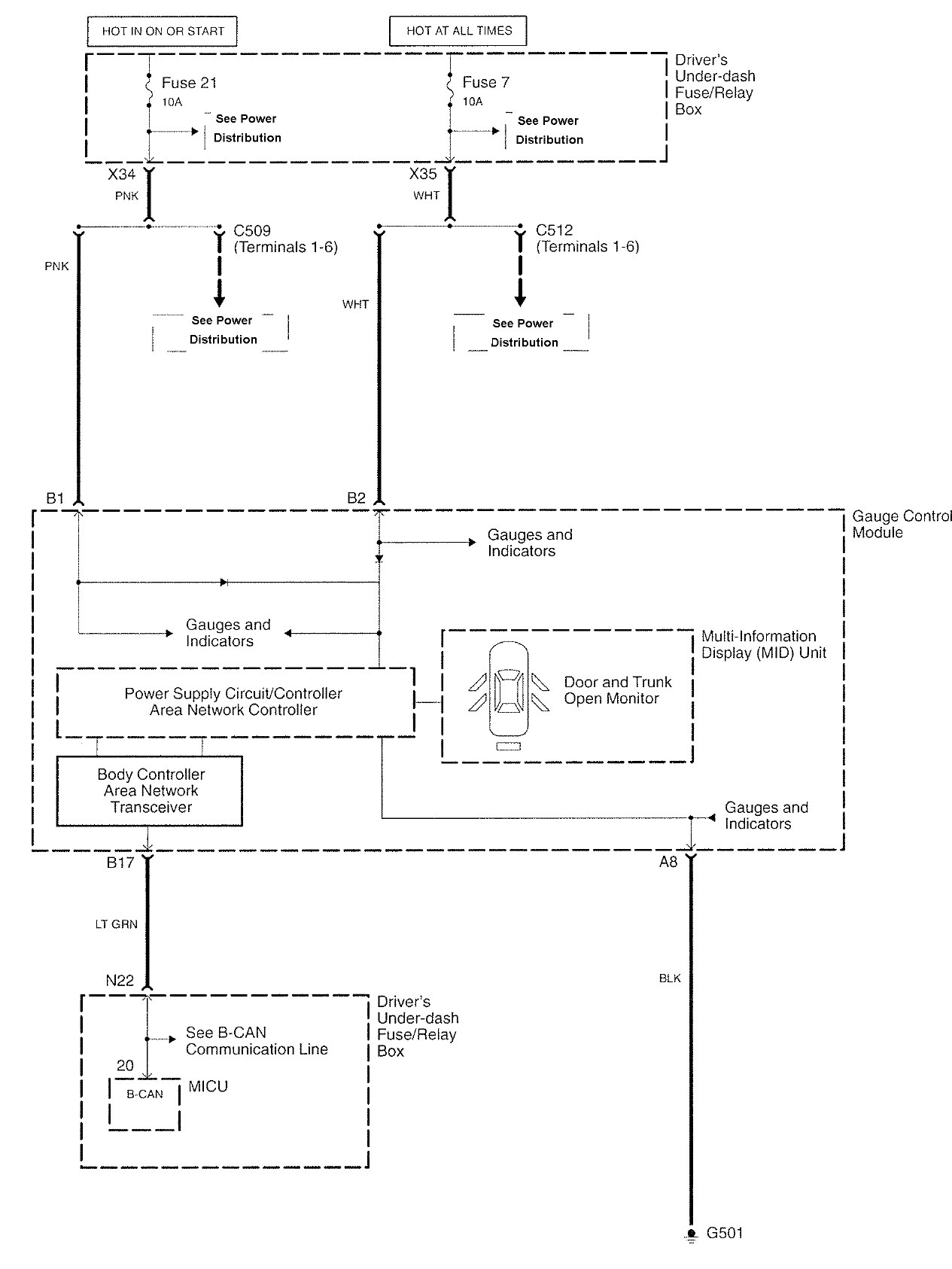

Acura RL - wiring diagram - warning device (part 14)
Acura RL – wiring diagram – warning device (part 14)

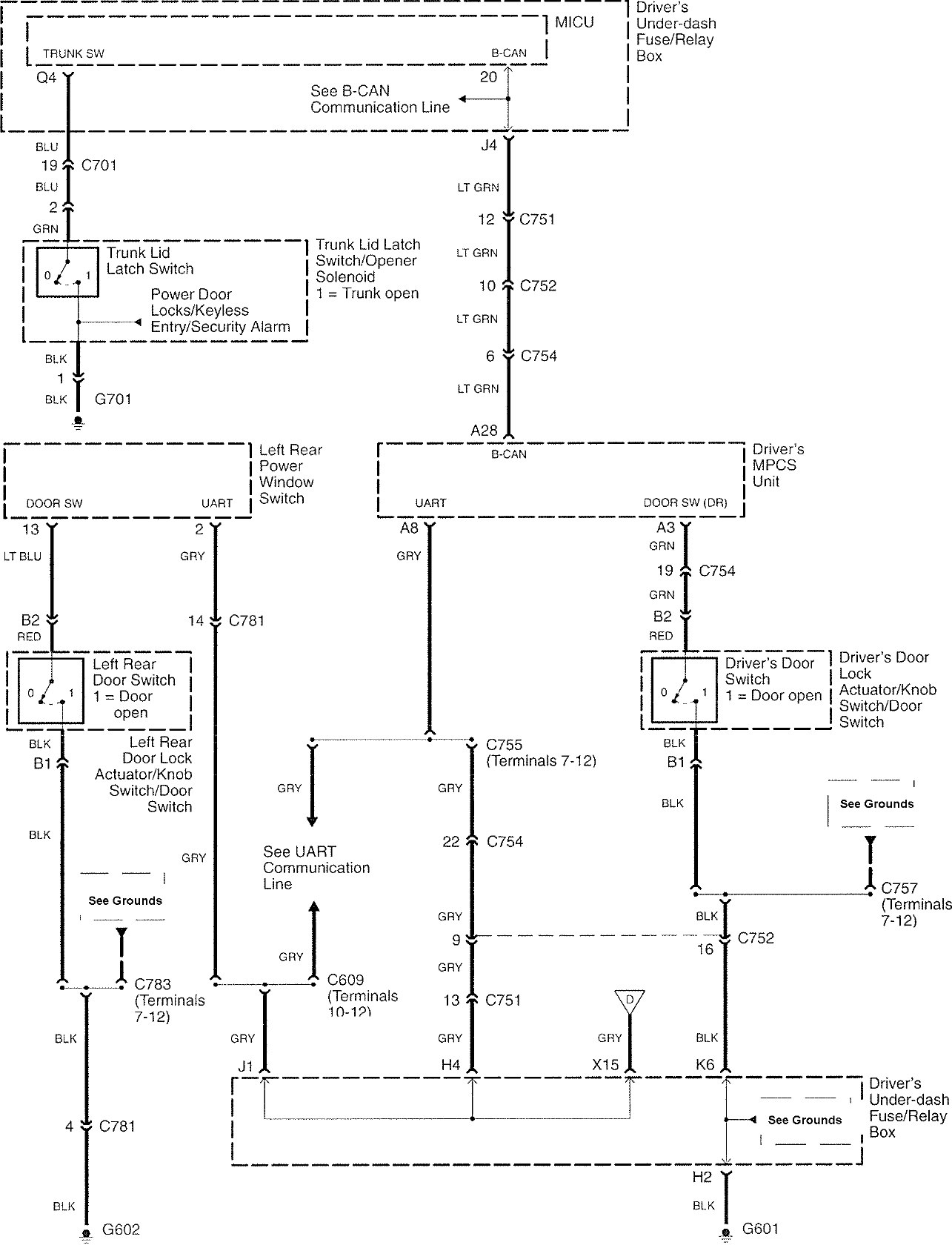

Acura RL - wiring diagram - warning device (part 15)
Acura RL – wiring diagram – warning device (part 15)

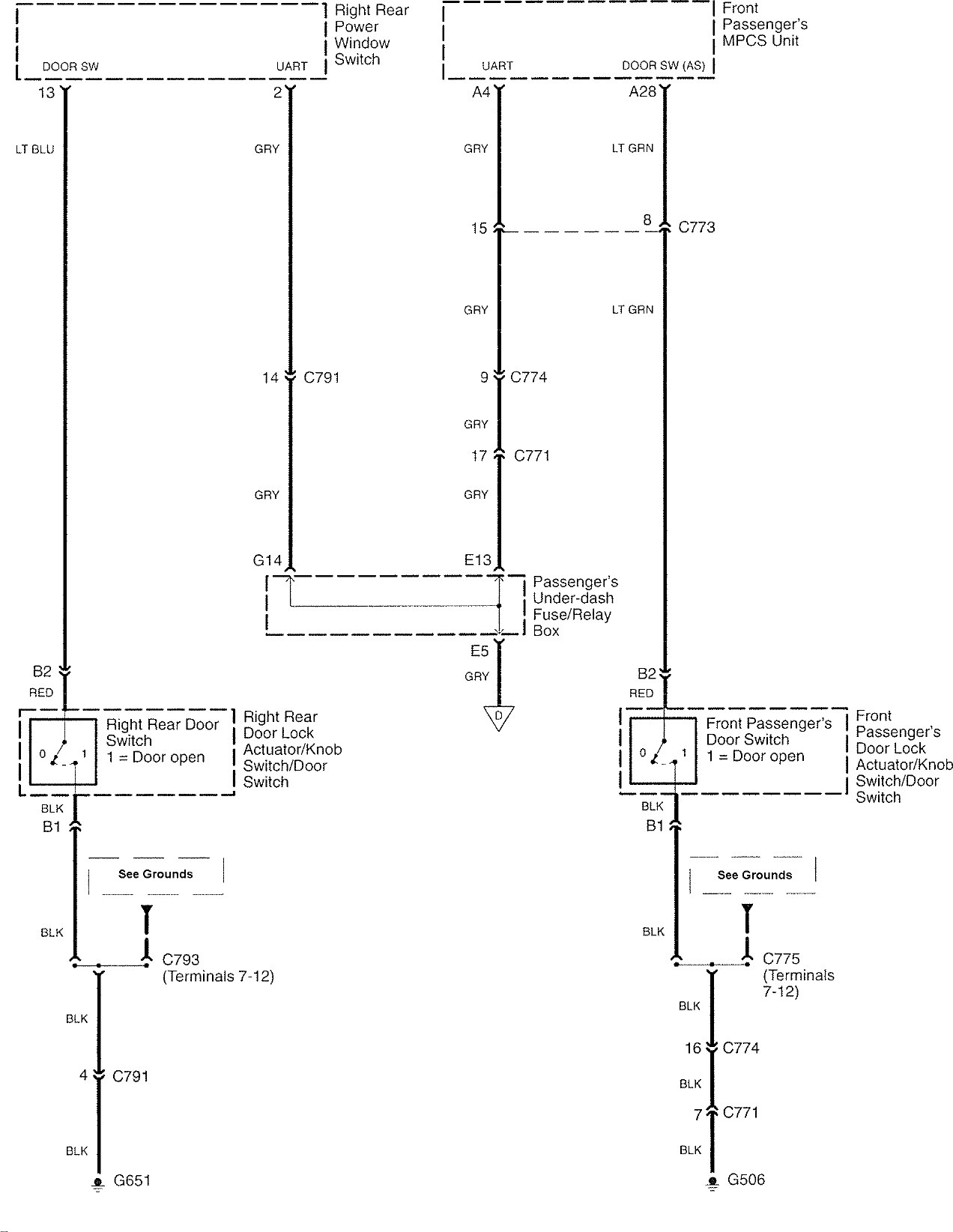

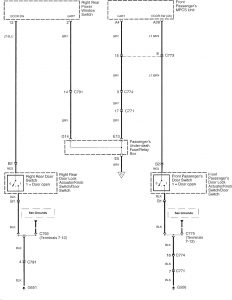

Acura RL - wiring diagram - warning device (part 16)
Acura RL – wiring diagram – warning device (part 16)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
