Acura RL (2003 – 2004) – wiring diagrams – license plate lamp

Acura RL (2003 – 2004) – wiring diagrams – license plate lamp

Year of production:  2003, 2004

License plate lamp

Acura RL - wiring diagram - license plate lamp (part 1)
Acura RL – wiring diagram – license plate lamp (part 1)

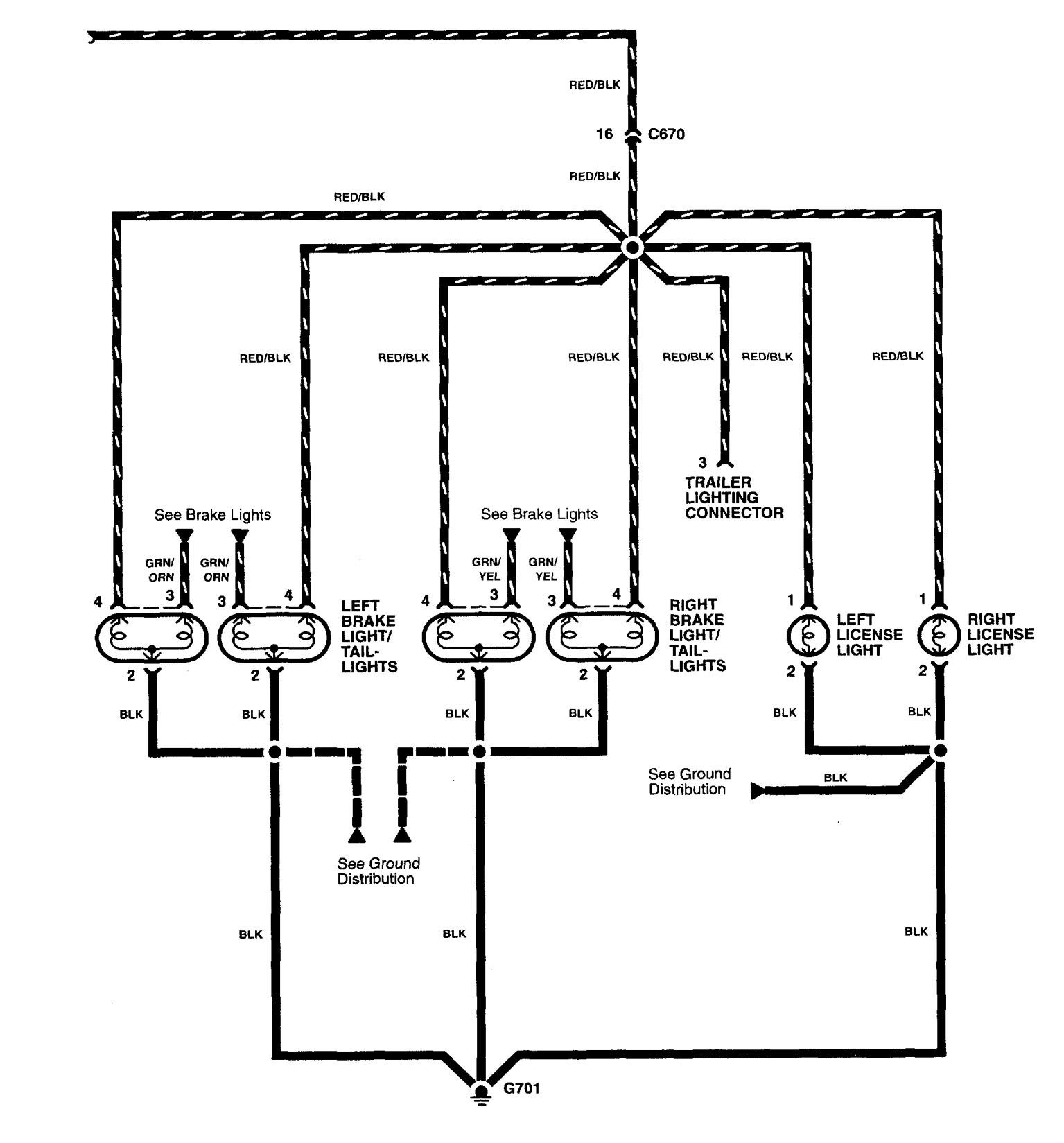

Acura RL - wiring diagram - license plate lamp (part 2)
Acura RL – wiring diagram – license plate lamp (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
