Acura RL (1996 – 1997) – wiring diagrams – brake controls

Acura RL (1996 – 1997) – wiring diagrams – brake controls

Year of productions:  1996, 1997

Brake control

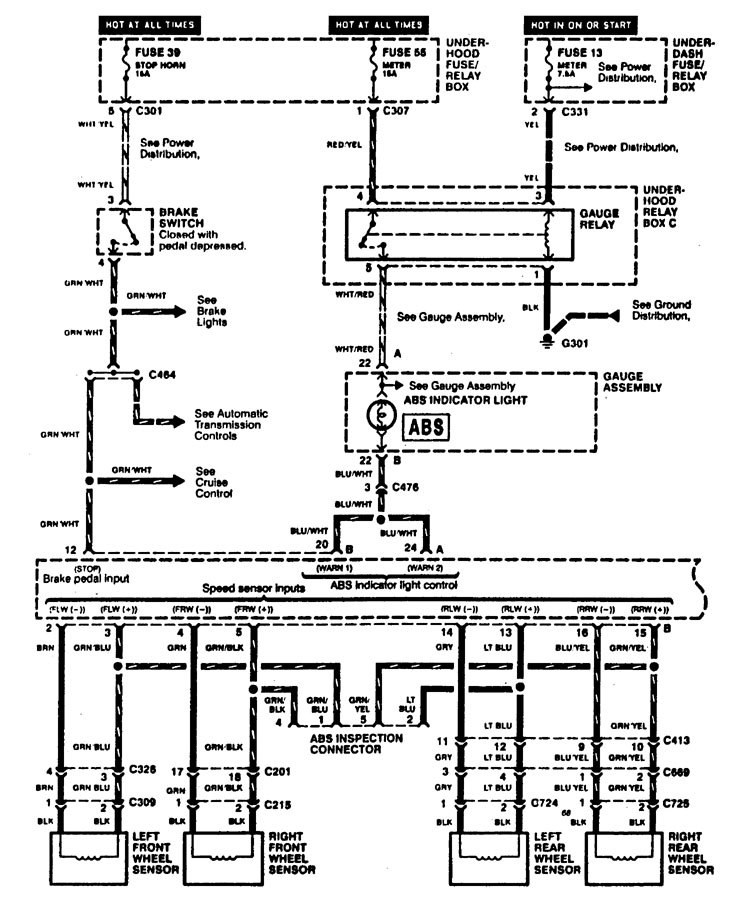

Acura RL - wiring diagram - brake controls (part 1)
Acura RL – wiring diagram – brake controls (part 1)

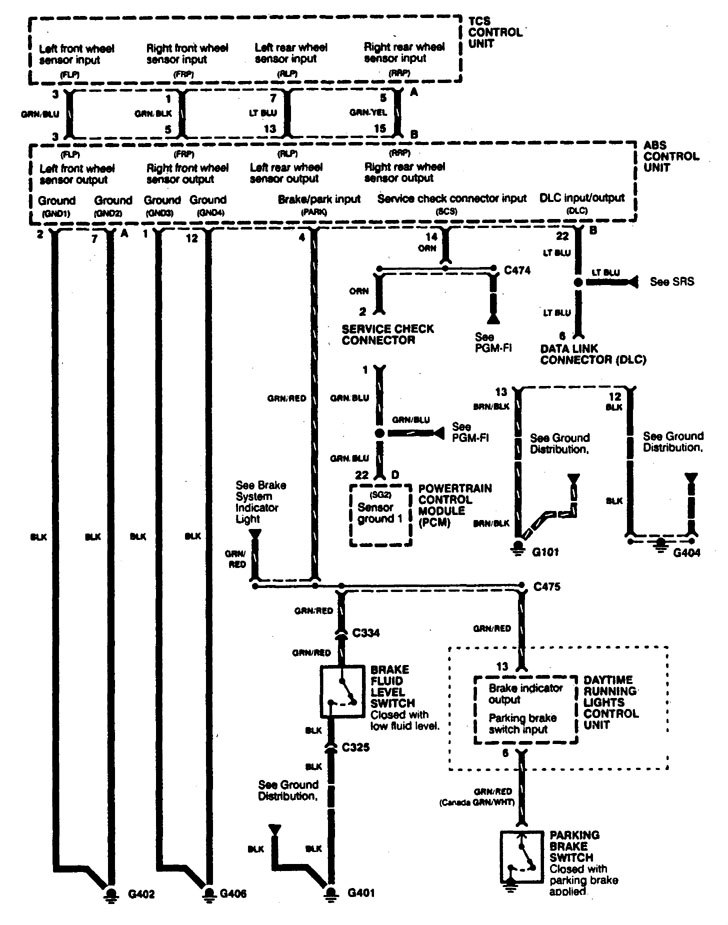

Acura RL - wiring diagram - brake controls (part 2)
Acura RL – wiring diagram – brake controls (part 2)

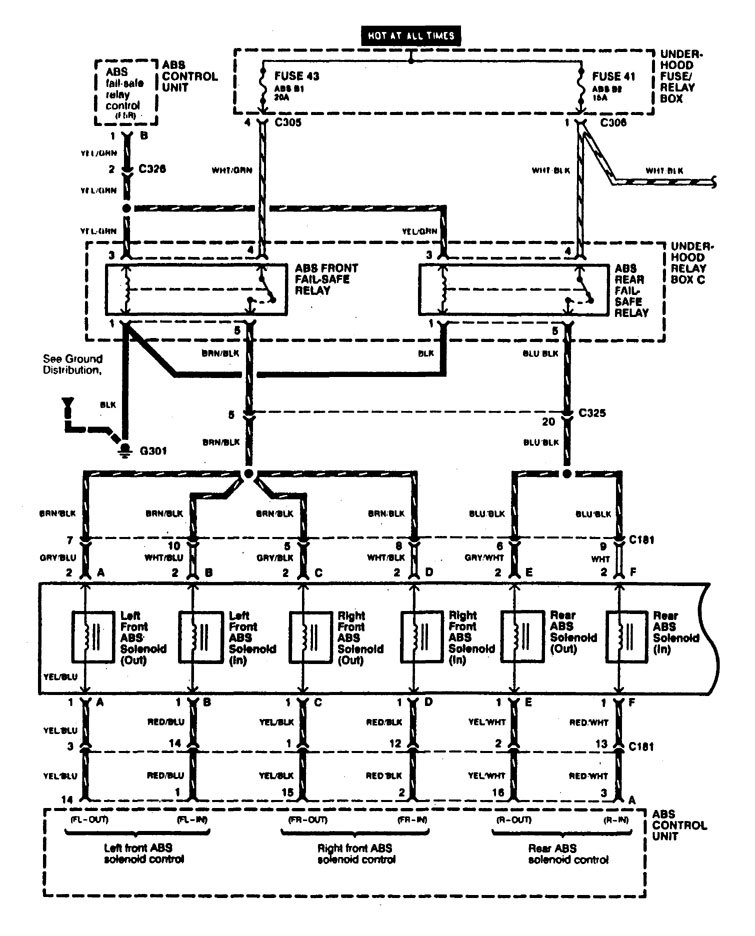

Acura RL - wiring diagram - brake controls (part 3)
Acura RL – wiring diagram – brake controls (part 3)

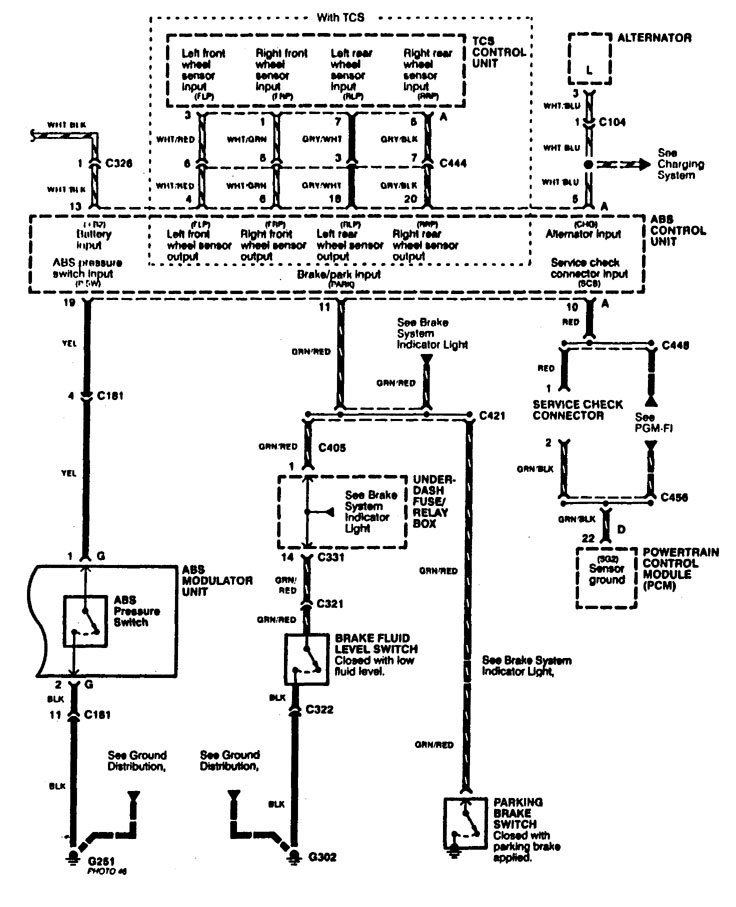

Acura RL - wiring diagram - brake controls (part 4)
Acura RL – wiring diagram – brake controls (part 4)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
