Acura Legend (1995) – wiring diagram -key lamp

Acura Legend (1995) – wiring diagram – key lamp

Year of productions:  1995

Key lamp

Version 1

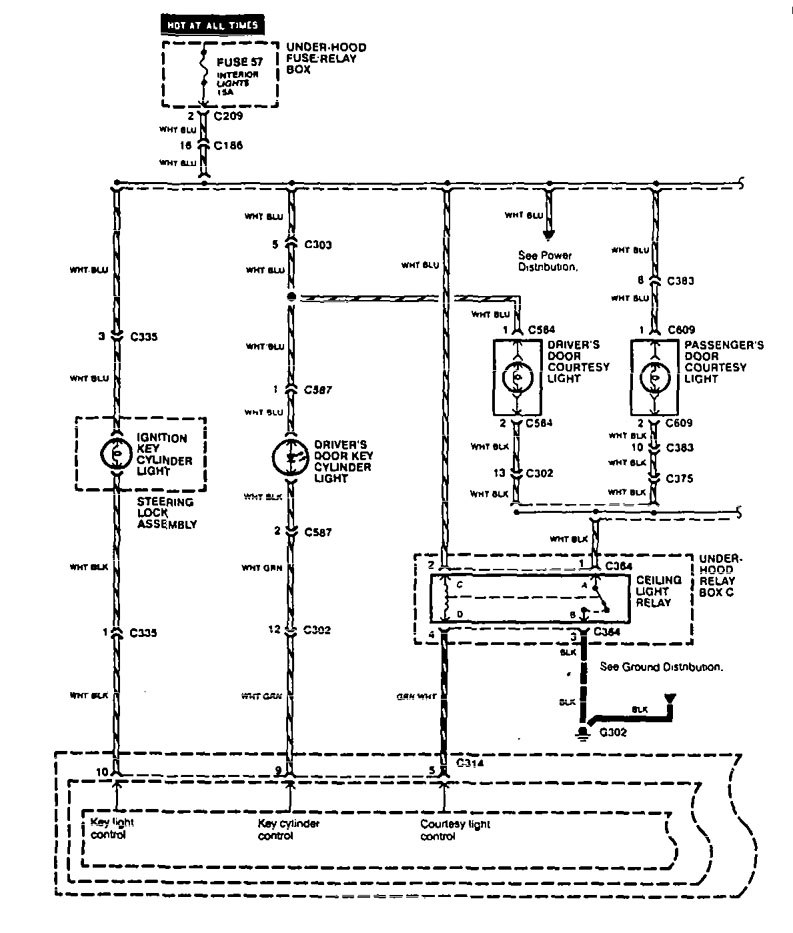

Acura Legend – wiring diagram – key lamp (part 1)

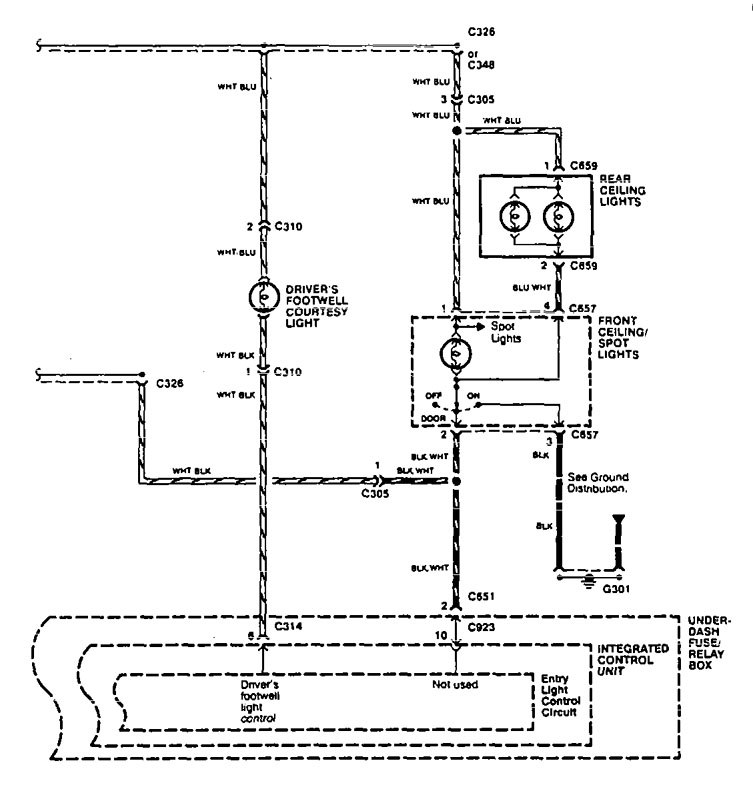

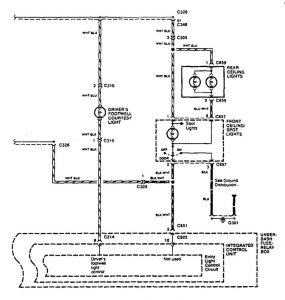

Acura Legend – wiring diagram – key lamp (part 2)

Version 2

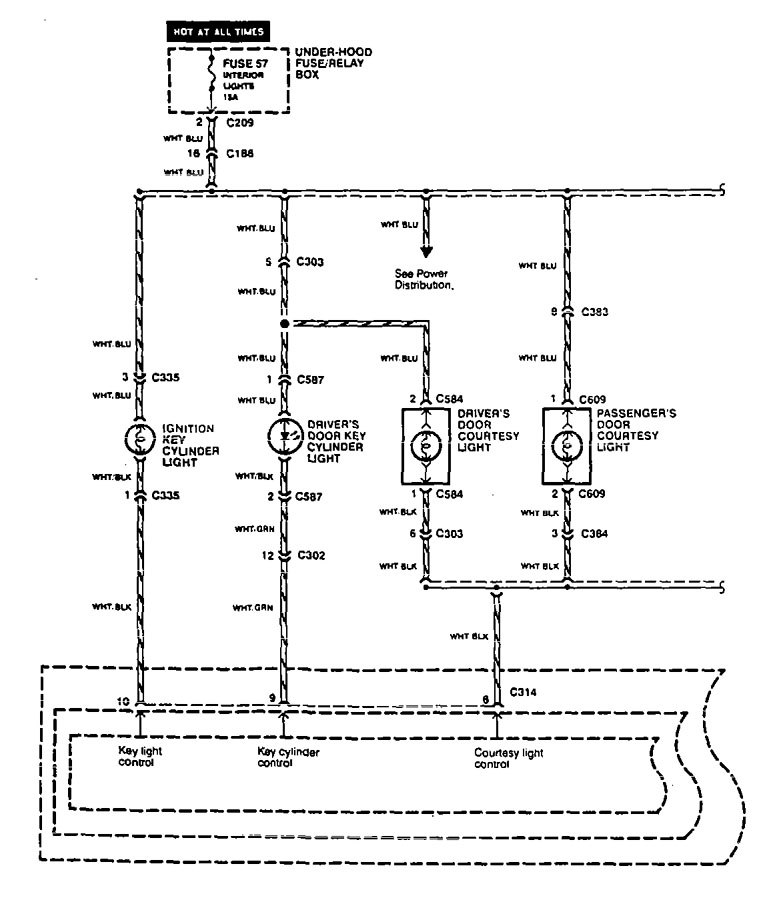

Acura Legend – wiring diagram – key lamp (part 1)

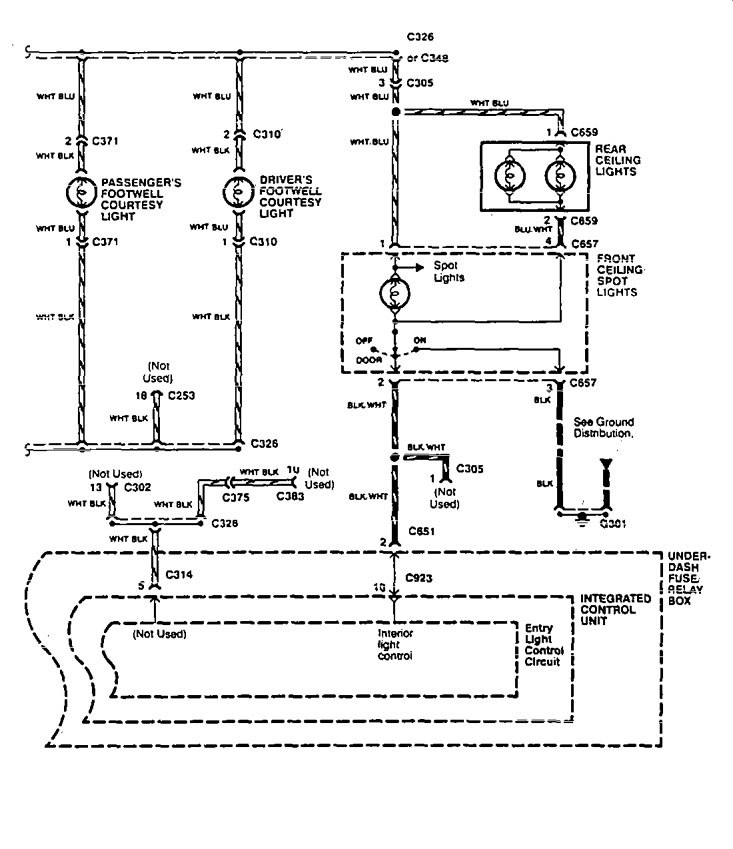

Acura Legend – wiring diagram – key lamp (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
