Acura Integra (1994 – 1996) – wiring diagrams – indicator lamp

Acura Integra (1994 – 1996) – wiring diagrams – indicator lamp

Year of productions: 1994, 1995, 1996

Indicator lamp

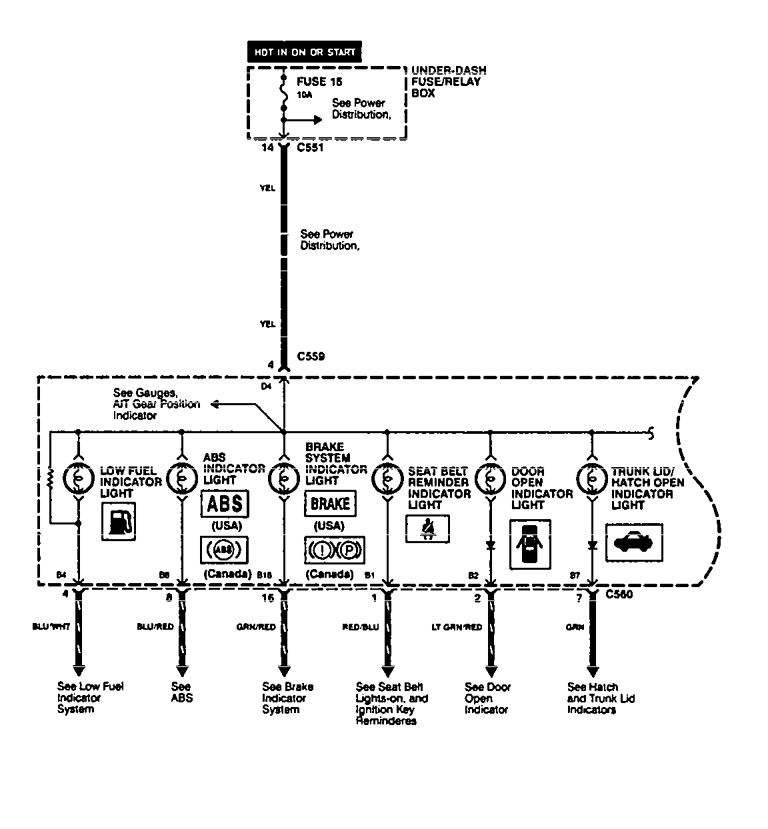

Acura Integra – wiring diagram – indicator lamp (part 1)

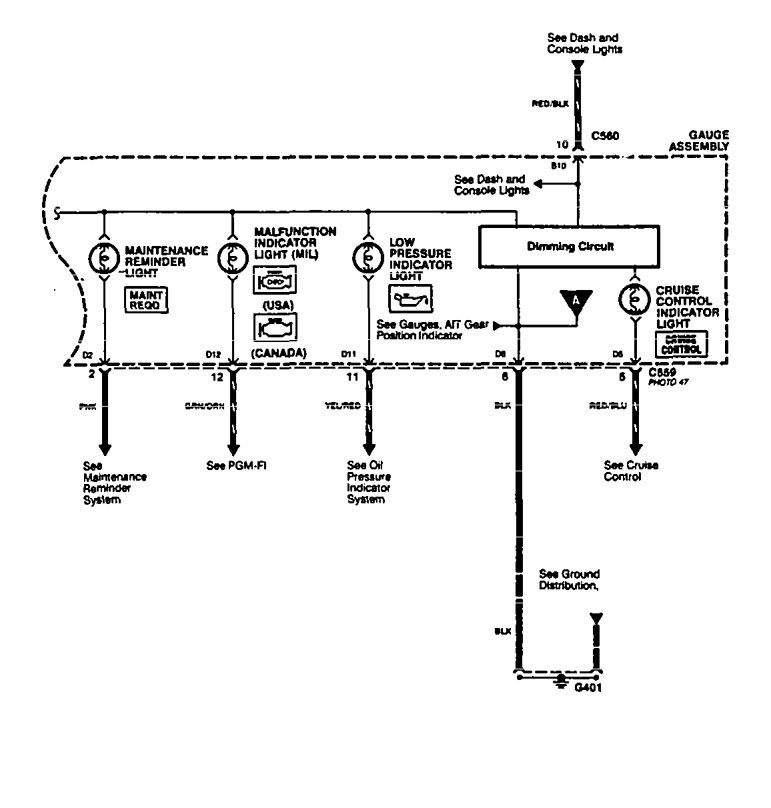

Acura Integra – wiring diagram – indicator lamp (part 2)

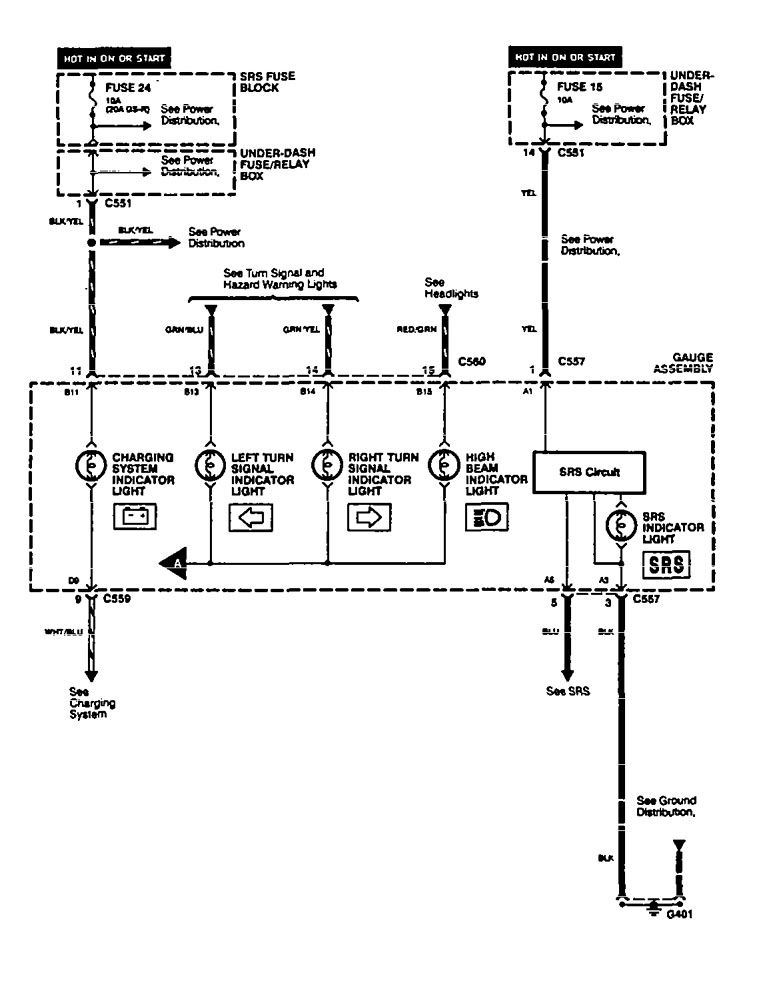

Acura Integra – wiring diagram – indicator lamp (part 3)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
