Volvo 960 (1995 – 1997) – wiring diagrams – courtesy lamps

Volvo 960 (1995 – 1997) – wiring diagrams – courtesy lamps

Year of productions:  1995, 1996, 1997

Courtesy lamps

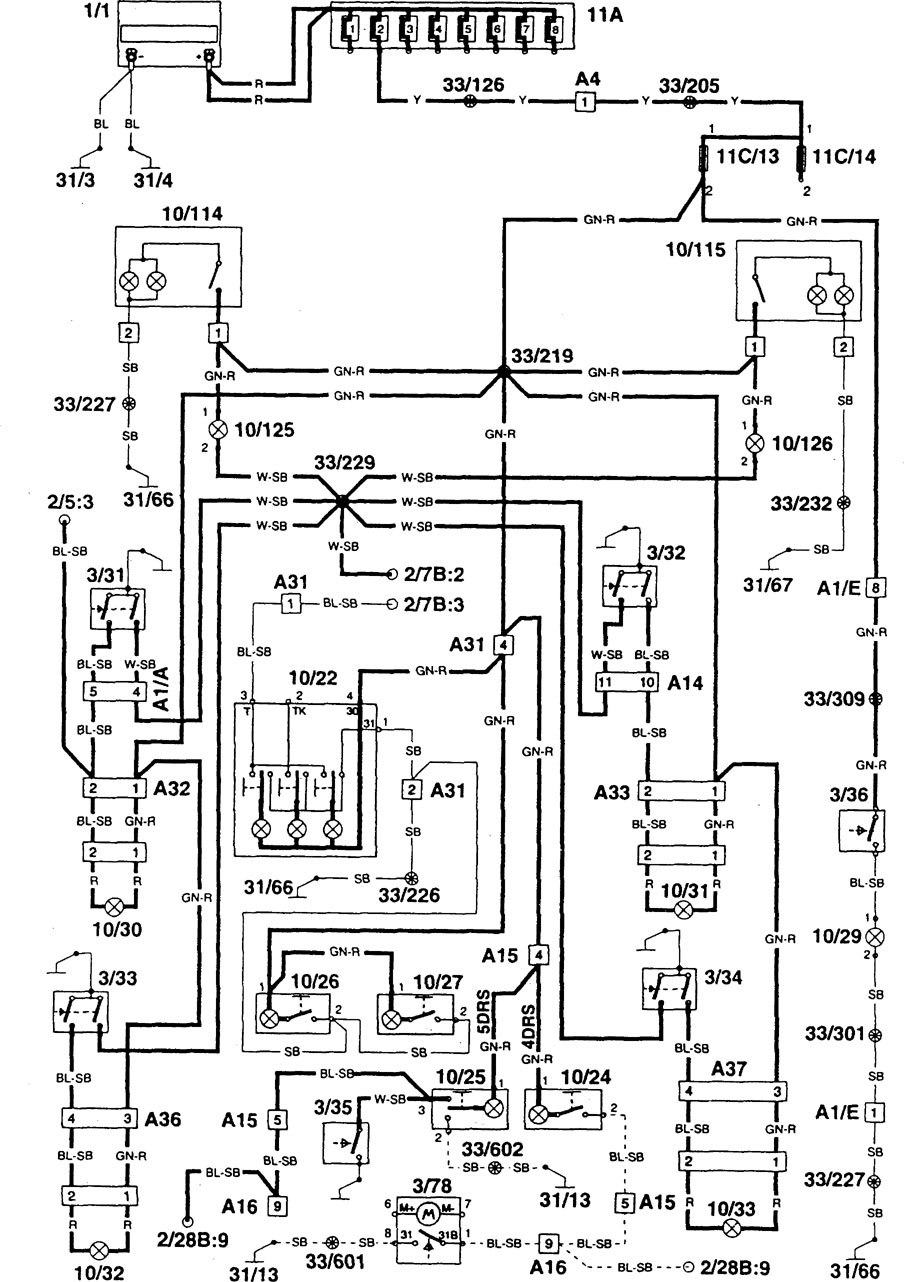

Volvo 960 - wiring diagram - courtesy lamps (part 1)
Volvo 960 – wiring diagram – courtesy lamps (part 1)

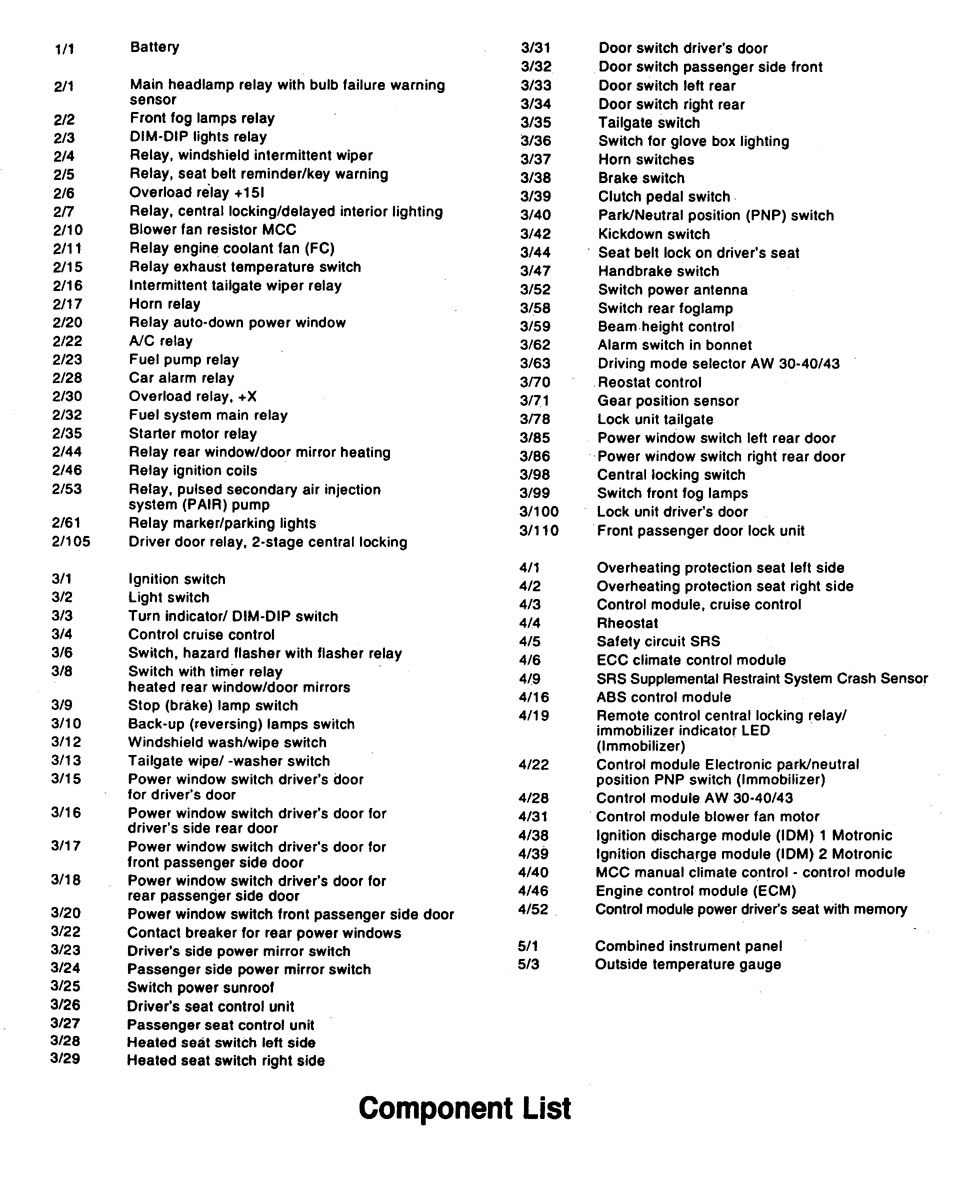

Volvo 960 - wiring diagram - courtesy lamps (part 2)
Volvo 960 – wiring diagram – courtesy lamps (part 2)

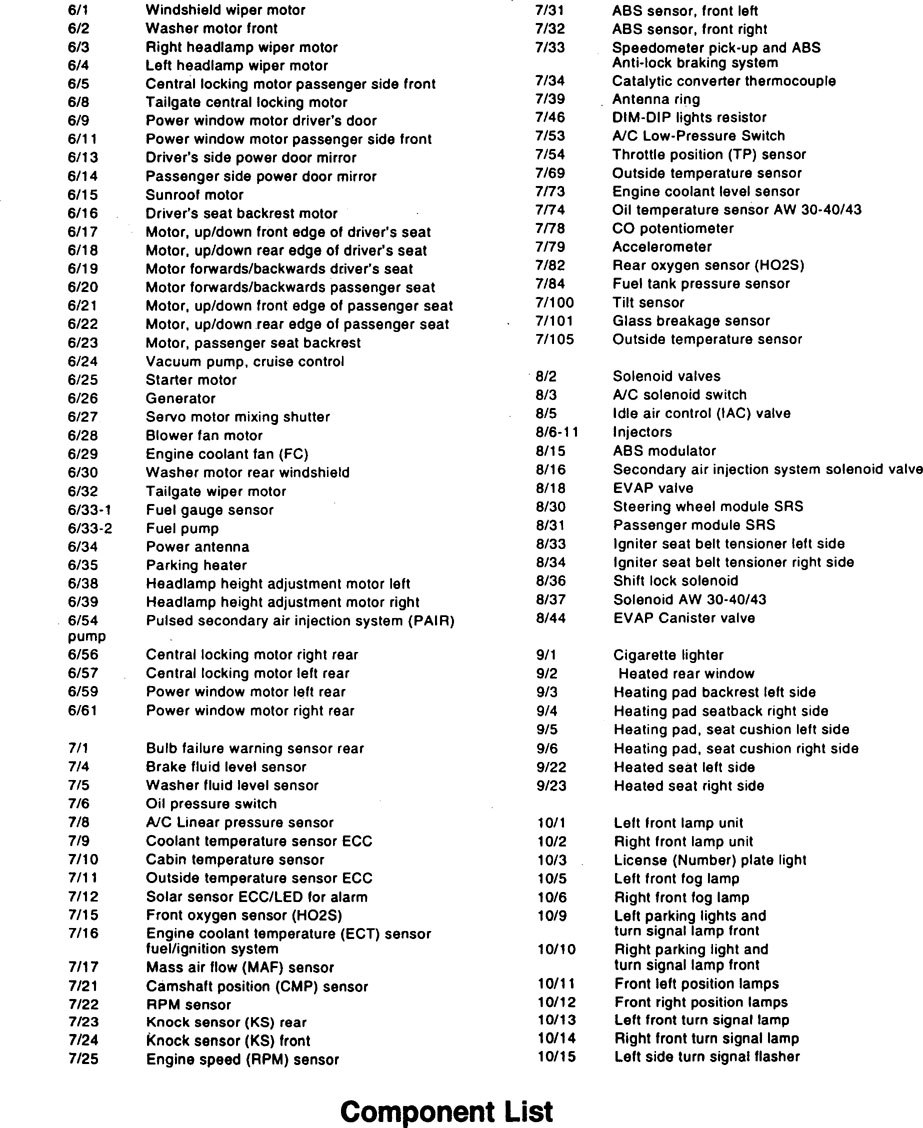

Volvo 960 - wiring diagram - courtesy lamps (part 3)
Volvo 960 – wiring diagram – courtesy lamps (part 3)

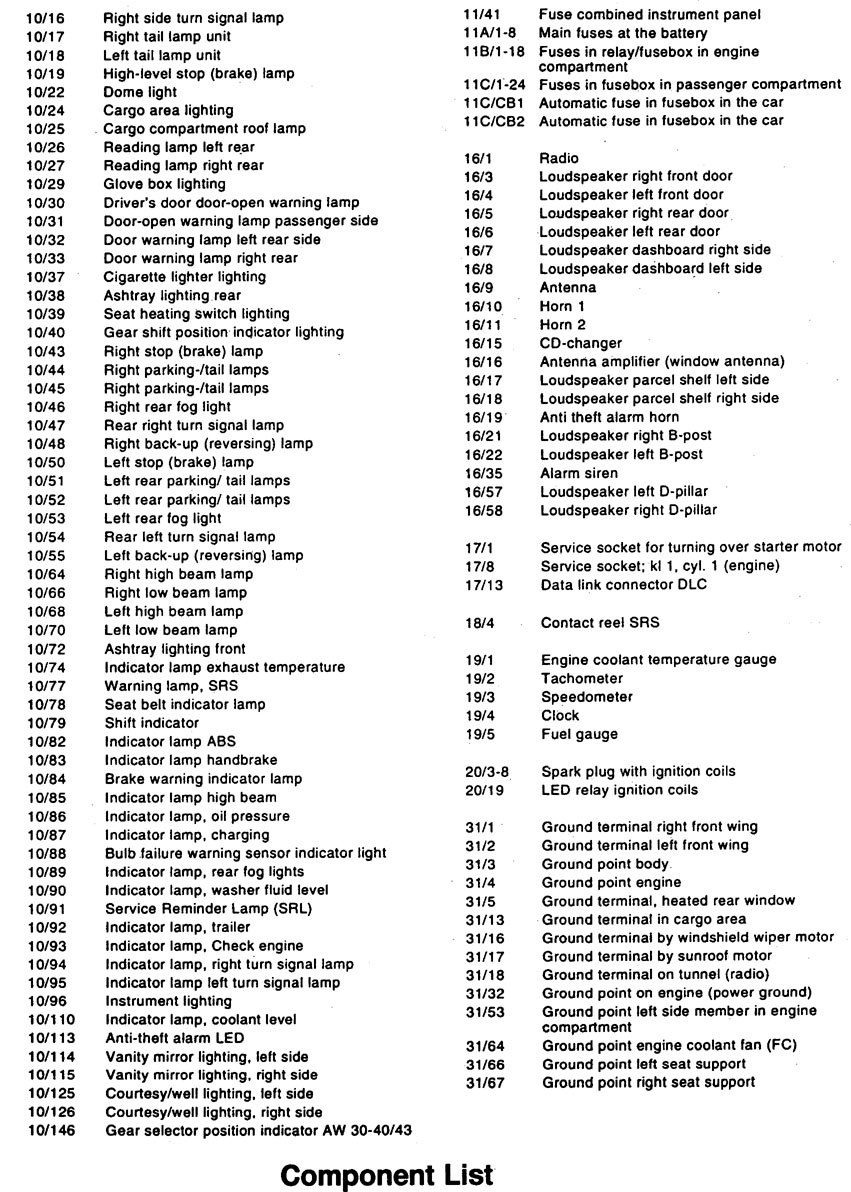

Volvo 960 - wiring diagram - courtesy lamps (part 4)
Volvo 960 – wiring diagram – courtesy lamps (part 4)

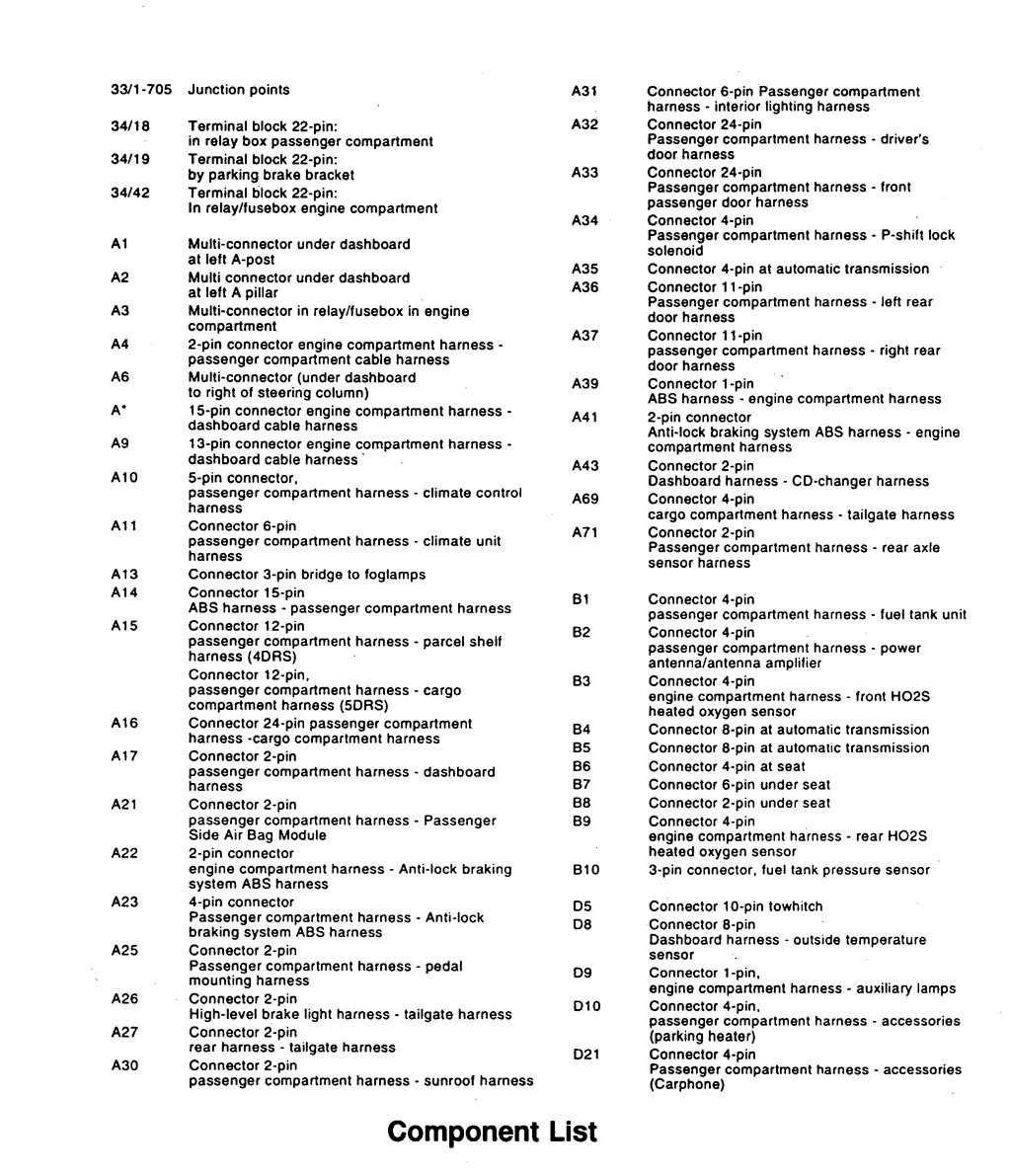

Volvo 960 - wiring diagram - courtesy lamps (part 5)
Volvo 960 – wiring diagram – courtesy lamps (part 5)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
