Volvo 850 (1997) – wiring diagrams – fuse panel

Volvo 850 (1997) – wiring diagrams – fuse panel

Year of productions:  1997

Fuse panel

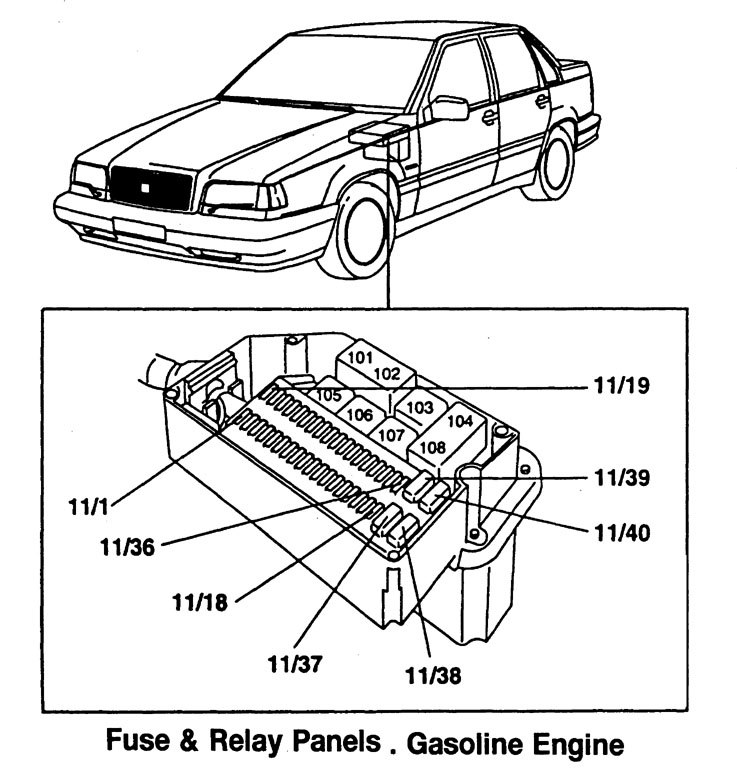

Volvo 850 - wiring diagram - fuse panel (part 1)
Volvo 850 – wiring diagram – fuse panel (part 1)

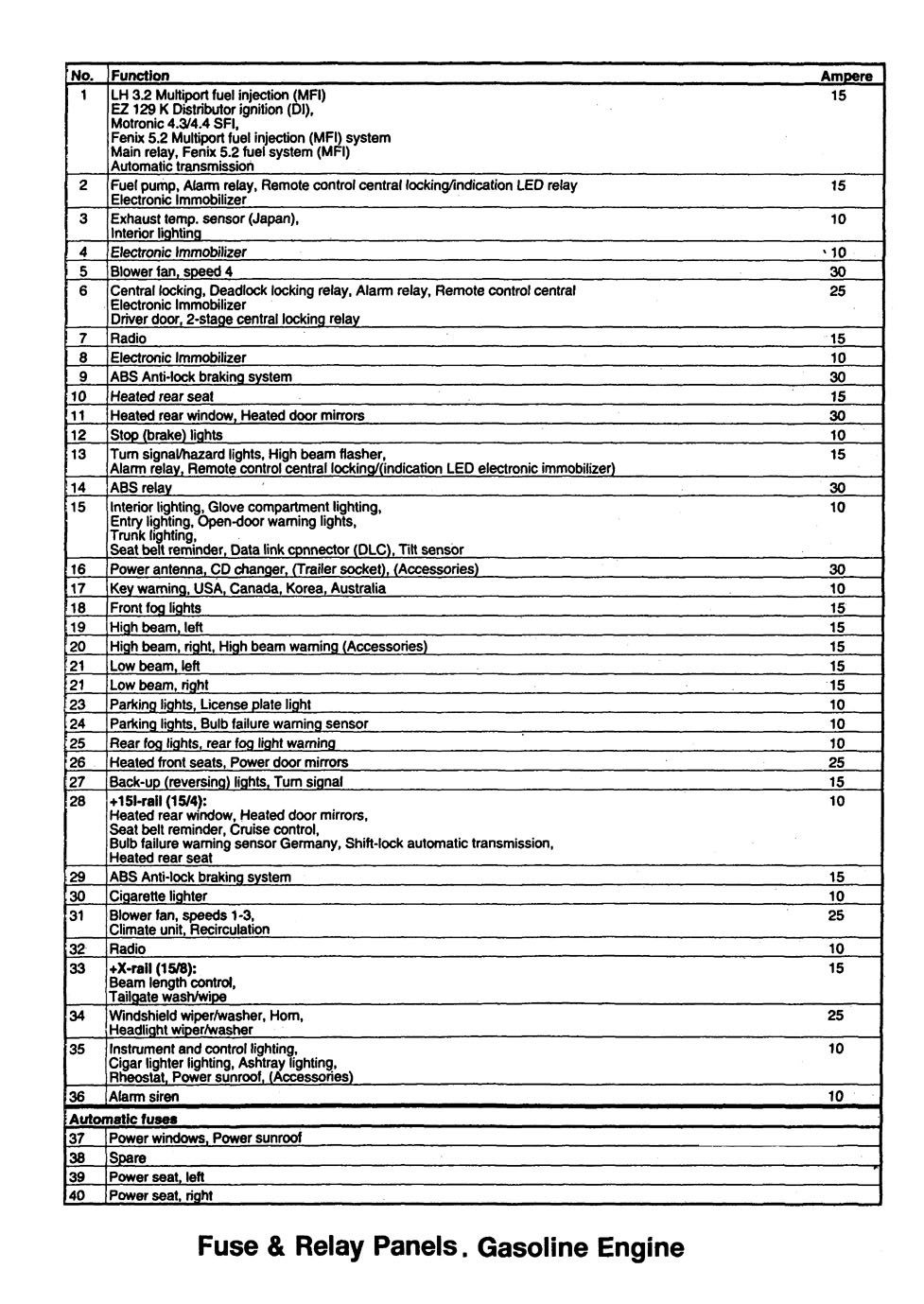

Volvo 850 - wiring diagram - fuse panel (part 2)
Volvo 850 – wiring diagram – fuse panel (part 2)

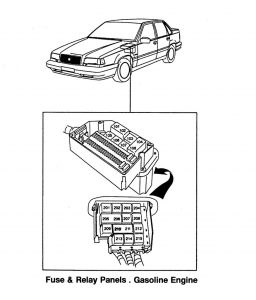

Volvo 850 - wiring diagram - fuse panel (part 3)
Volvo 850 – wiring diagram – fuse panel (part 3)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
