Jeep Cherokee XJ (1984 – 1996) – fuse box diagram

Jeep Cherokee XJ (1984 – 1996) – fuse box diagram

Year of production: 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996

Compartment Fuse Box

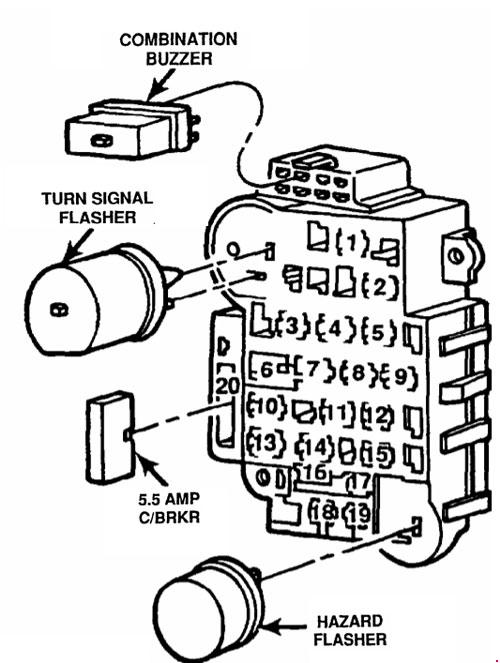

Jeep Cherokee XJ – fuse box diagram – compartment box
Jeep Cherokee XJ – fuse box diagram – compartment box
No.
A
Circuit Protected
1 25 Rear Window Wiper, Washer
2 15 Radio, Cigar Lighter, Dome Lamp (from 1993)
3 10 Clock, Security Alarm (Ign)
from 1993: Not Used
4 15 Flash to Pass
5 25 Blower Motor
6 30 Power Windows
7 2 Antilock Brakes (ABS)
8 20 Turn Signal Flasher
9 10 Dome Light, Courtesy Lights, Glove Box Light, Cargo Light, Radio Memory, Power Mirrors, Teltak Connector
10 Not Used
11 25 Headlamp Delay Module, Horns, Security Alarm
12 15 Hazard Warning System, Stoplights
from 1993: Not Used
13 20 from 1993: Power Door Locks
7,5 from 1988: Transmission Control Unit
14 10 Not Used
from 1993: ETR Radio, Power Antenna
15 15 from 1993: Instrument Panel Lamps, Clock, Radio/Clock & Memory, Headlamp Switch, Parking Lamps
10 Parking Lights, Headlight Warning Chime/Buzzer, Instrument Panel Light Dimmer
16 30 Power Seats, Trailer Tow, Power Door Locks
17 7,5 Instrument Cluster Guages, Headlamp Delay Module, Chime Module, Overhead Console, Seat Belt Warning
18 25 Heated Rear Window
19 5 Instrument Panel Lamps, Radio Illumination
20 5,5 Windshield Wiper/Windshield Washer

Relay Box

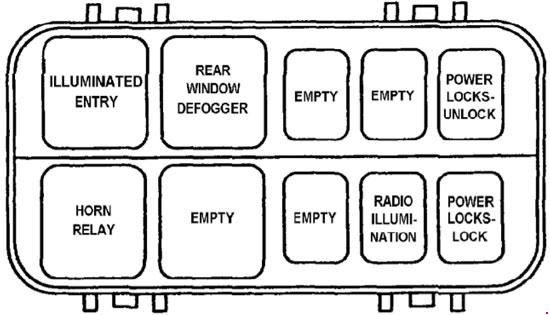

Jeep Cherokee XJ – fuse box diagram – relay box
Jeep Cherokee XJ – fuse box diagram – relay box
No.
Relay
1 Illuminated Entry Relay (1993-94);
Not Used (1995)
2 Horn Relay (1993-94)
Dual Flasher Relay (1995)
3 Rear Window Defogger Relay
4 Not Used
5 Not Used (1993-94)
Horn Relay (1995)
6 Not Used
7 Not Used
8 Radio Illumination Relay
9 Power Door Lock (Unlock) Relay
10 Power Door Lock (Lock) Relay

Engine compartment fuse box

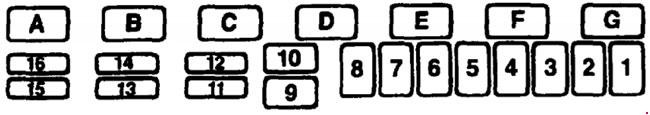

Jeep Cherokee XJ – fuse box diagram – engine compartment
Jeep Cherokee XJ – fuse box diagram – engine compartment
No.
A
Circuit Protected
1 60 Generator Output
2 30 Engine Control (ECU) – Fuel Pump, Injectors, Ignition Coil, Oxygen Sensors, Generator Field, Engine Controller Automatic Transmission Controller (ATCU)
3 40 Fuse Block
4 20 Hazard Lamps
5 40 Headlamp Switch
6 50
60
Ignition Switch – Engine Controller, Fuel Pump Relay, Automatic Shutdown Relay Coil
7 40 Heated Rear Window, Starter Solenoid
8 40 ABS Pump Motor
9 60 Generator Output
10 30 ABS System
11 15 Ignition Switch – Back-up Lamps, A/C Relay Coil, Shift Selector, Speed Control, Aux. Cooling Fan Relay Coil
12 10 Automatic Transmission
13 15 Auxilliary Lamps – Fog Lamps, Underhood Lamps
14 20 Engine Controller
15 20 Aux. Cooling Fan
16 10
20
Ignition Off Draw, Radio/Clock Memory, Ignition Off Draw, Dome Courtesy (1994-95)
Relay
A Aux. Cooling Fan Relay
B Fuel Pump Relay
C ABS Pump Relay
D Air Conditioning Relay
E Auto Shutdown Relay
F Starter Relay
G ABS System Relay

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
