Acura TL (2003 – 2005) – wiring diagrams – parking lamp

Acura TL (2003 – 2005) – wiring diagrams – parking lamp

Year of productions:  2003, 2004, 2005

Parking lamp

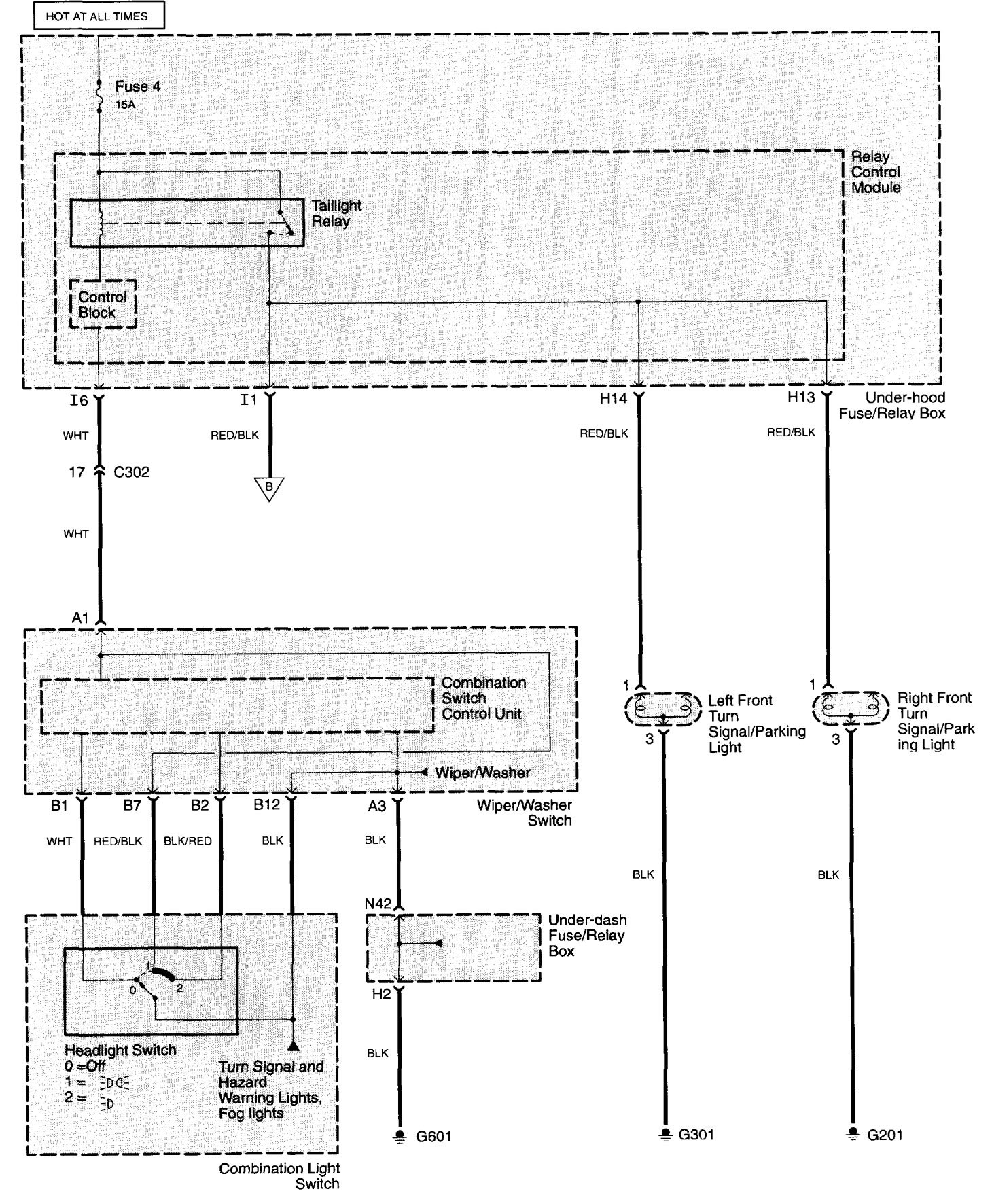

Acura TL – wiring diagram – parking lamp (part 1)

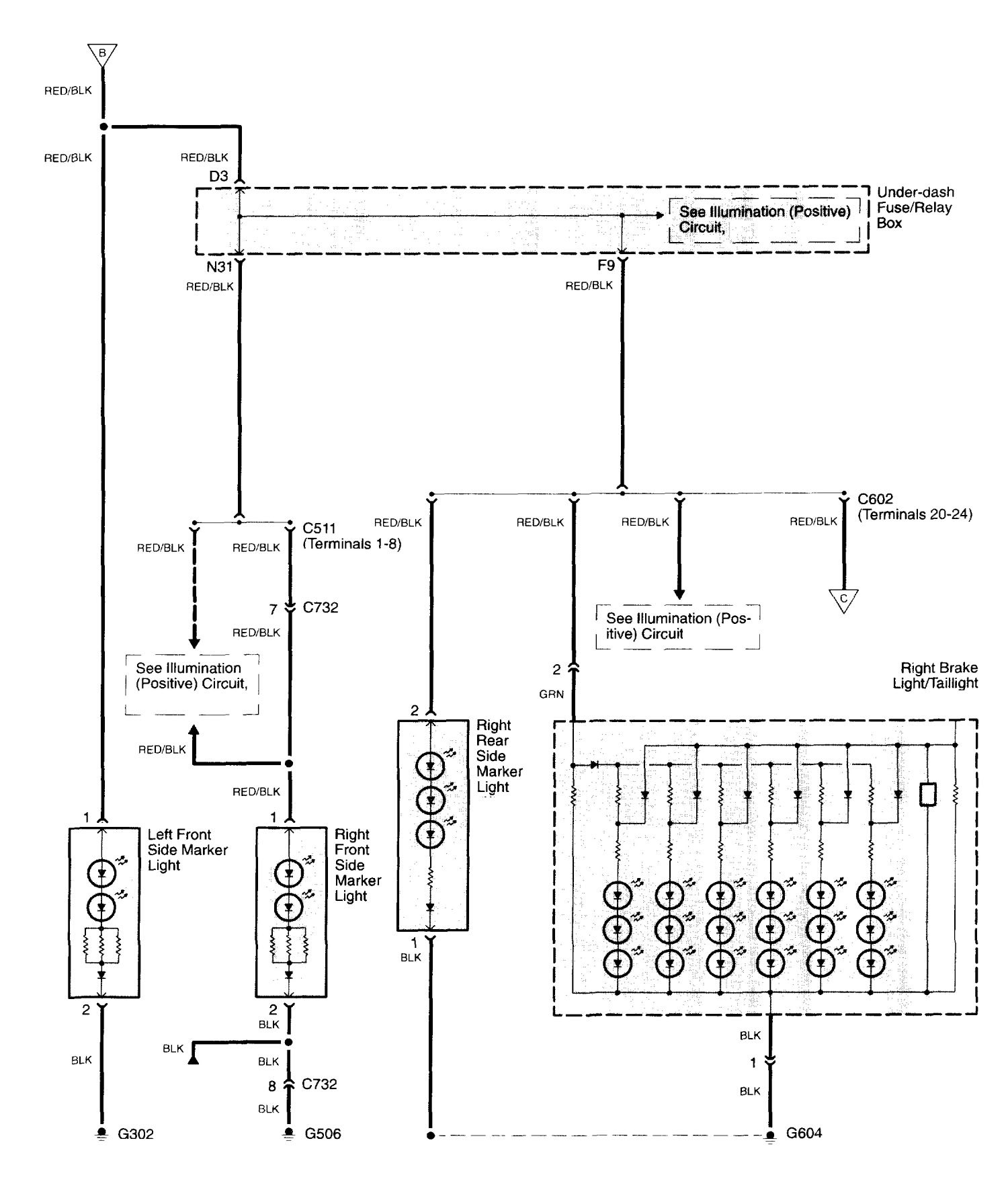

Acura TL – wiring diagram – parking lamp (part 2)

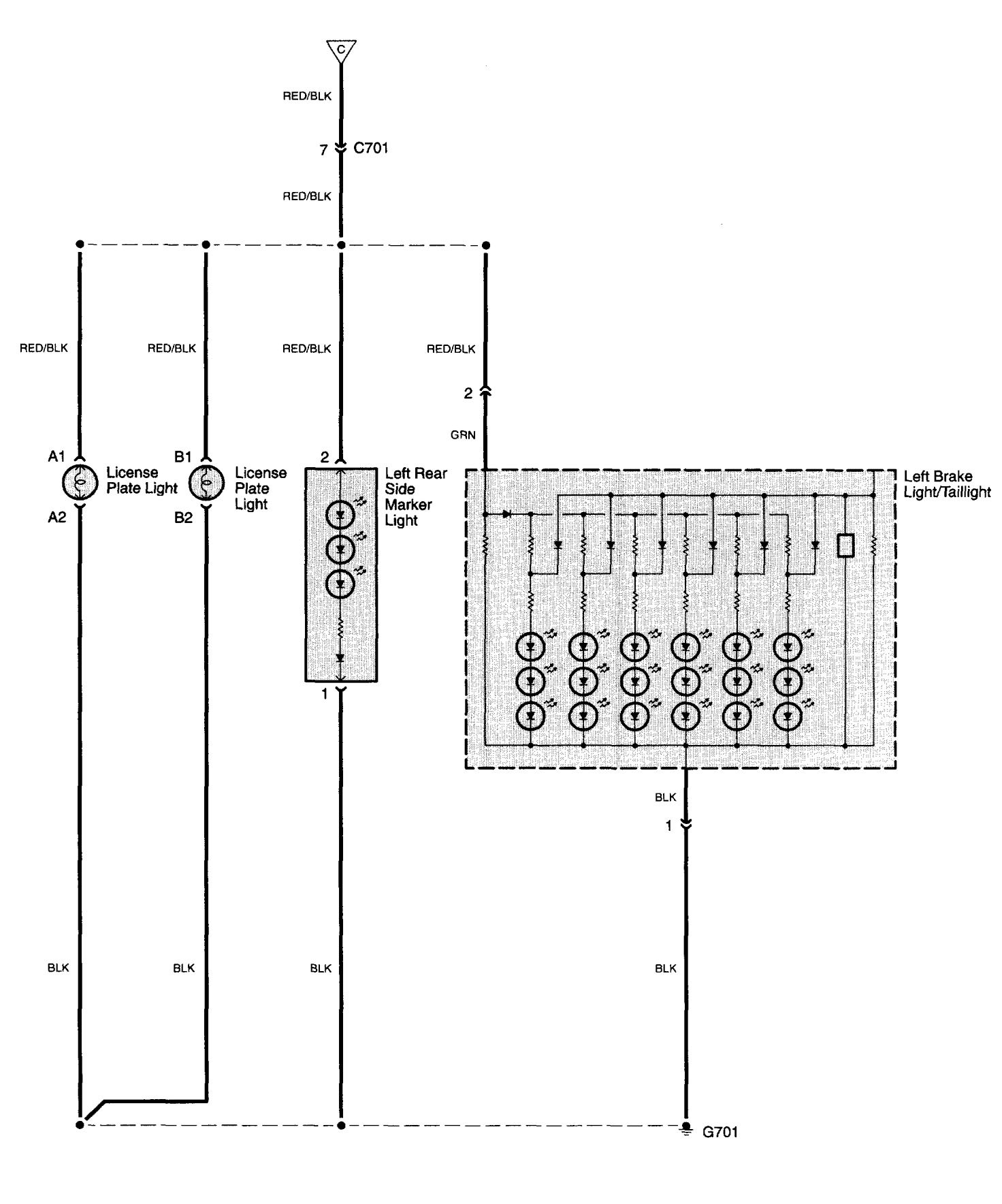

Acura TL – wiring diagram – parking lamp (part 3)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
