Acura TL (2003 – 2006) – wiring diagrams – hazard lamp

Acura TL (2003 – 2006) – wiring diagrams – hazard lamp

Year of productions:  2003, 2004, 2005, 2006

Hazard lamp

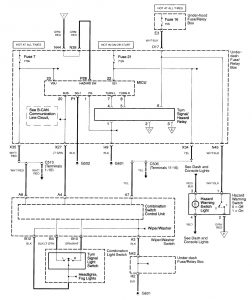

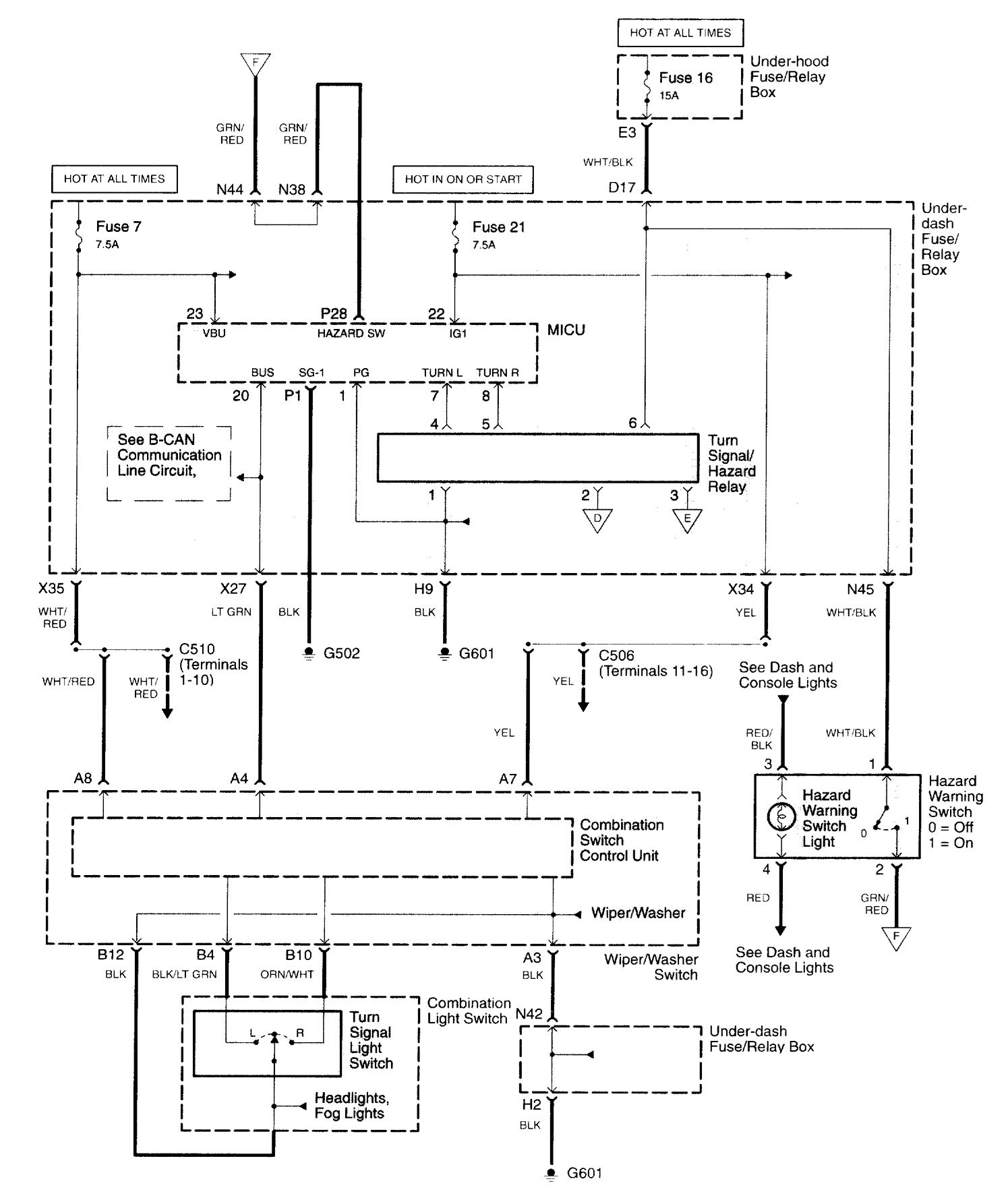

Acura TL - wiring diagram - hazard lamp (part 1)
Acura TL – wiring diagram – hazard lamp (part 1)

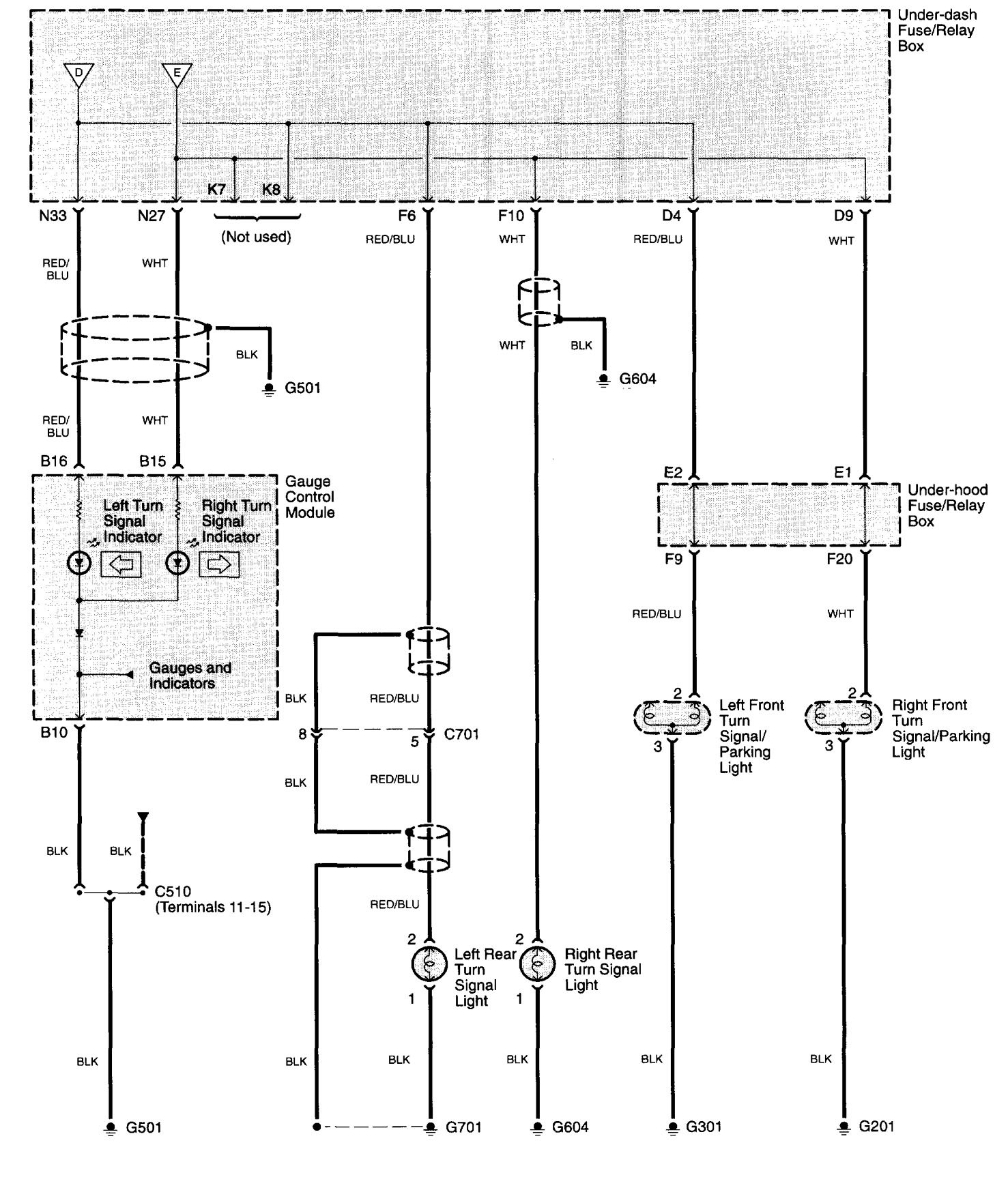

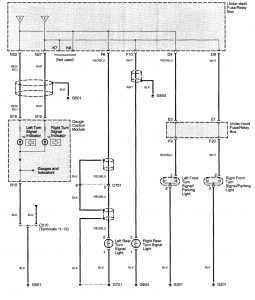

Acura TL - wiring diagram - hazard lamp (part 2)
Acura TL – wiring diagram – hazard lamp (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
