Acura TL (1998 – 2001) – wiring diagram – navigation system

Acura TL (1998 – 2001) – wiring diagram – navigation system

Year of productions:  1998, 1999, 2000, 2001

Navigation system

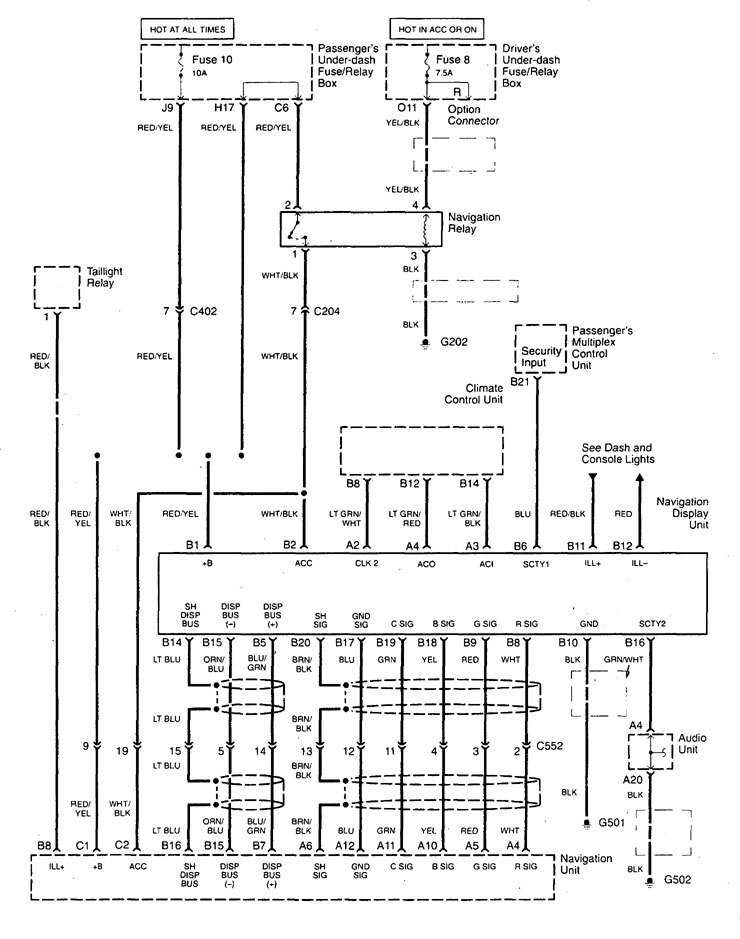

Acura TL – wiring diagram – navigation system (part 1)

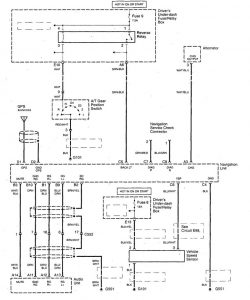

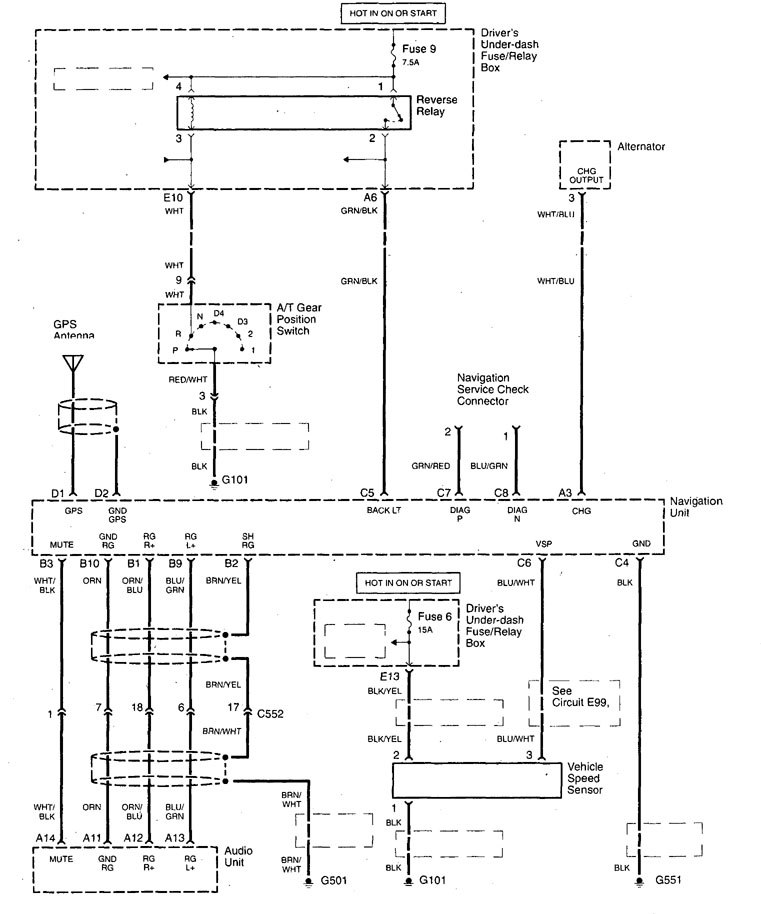

Acura TL – wiring diagram – navigation system (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
