Acura RL (2010) – wiring diagrams – seat belts

Acura RL (2010) – wiring diagrams – seat belts

Year of production:  2010

Seat belts

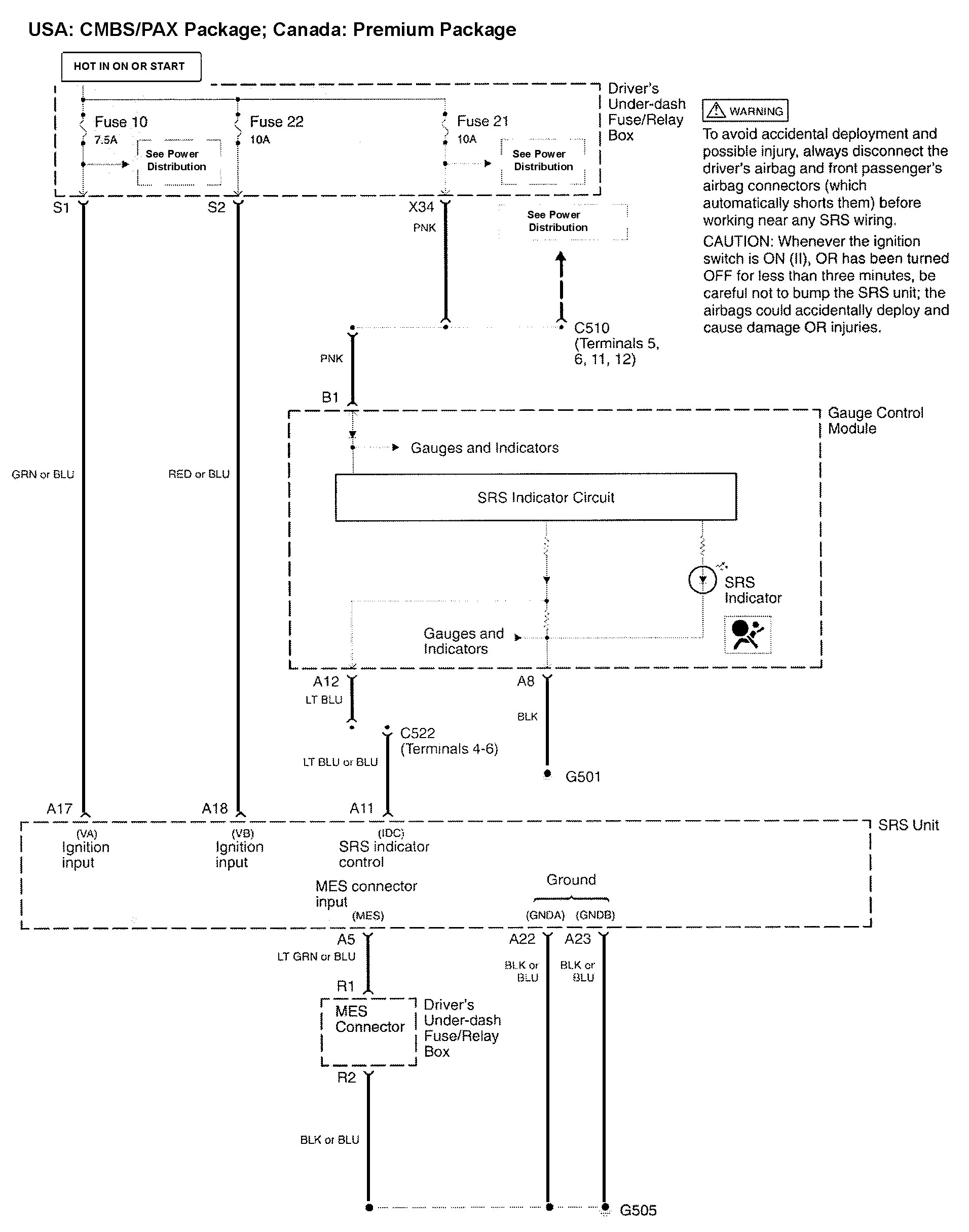

Acura RL - wiring diagram - seat belts (part 1)
Acura RL – wiring diagram – seat belts (part 1)

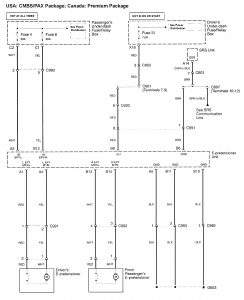

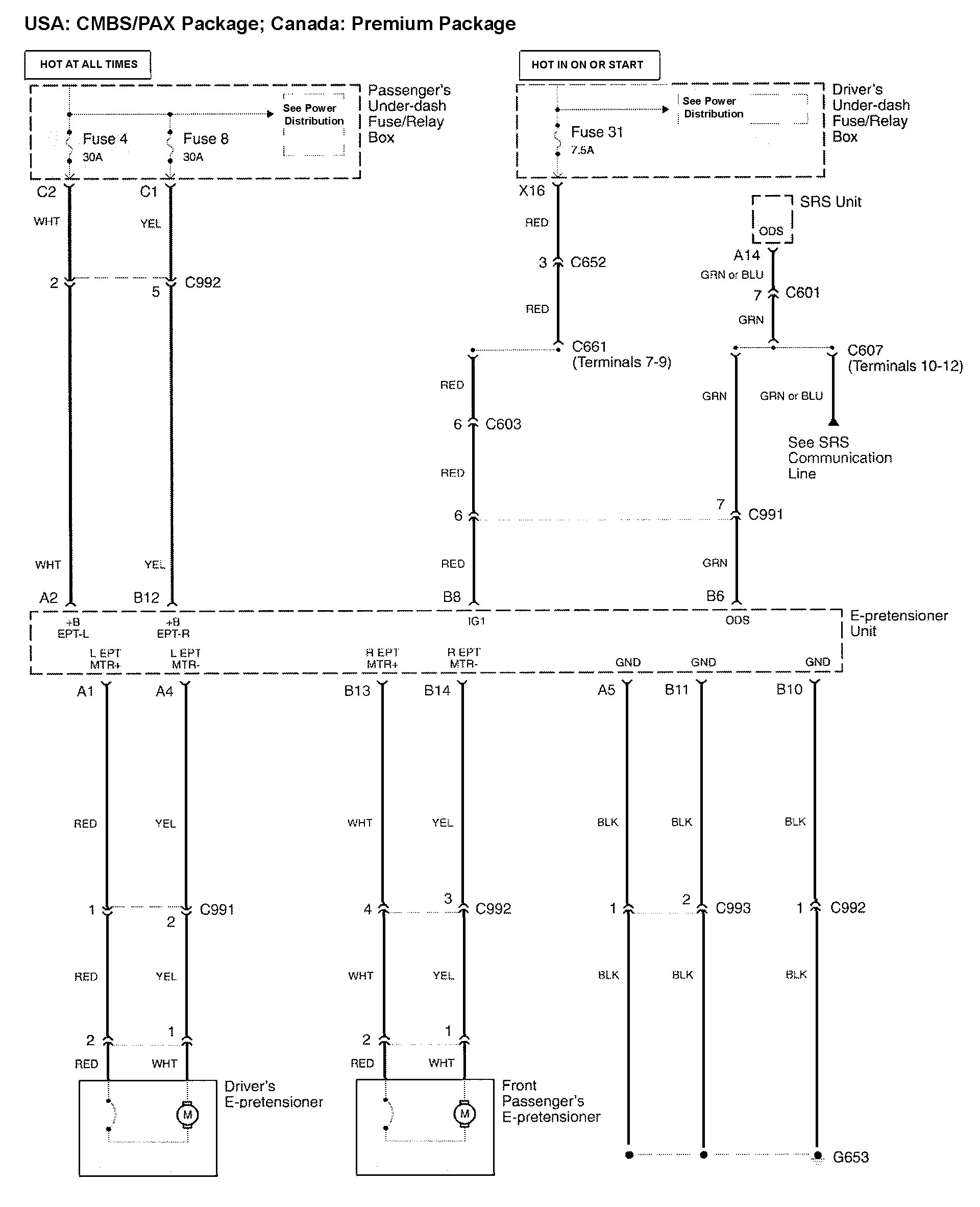

Acura RL - wiring diagram - seat belts (part 2)
Acura RL – wiring diagram – seat belts (part 2)

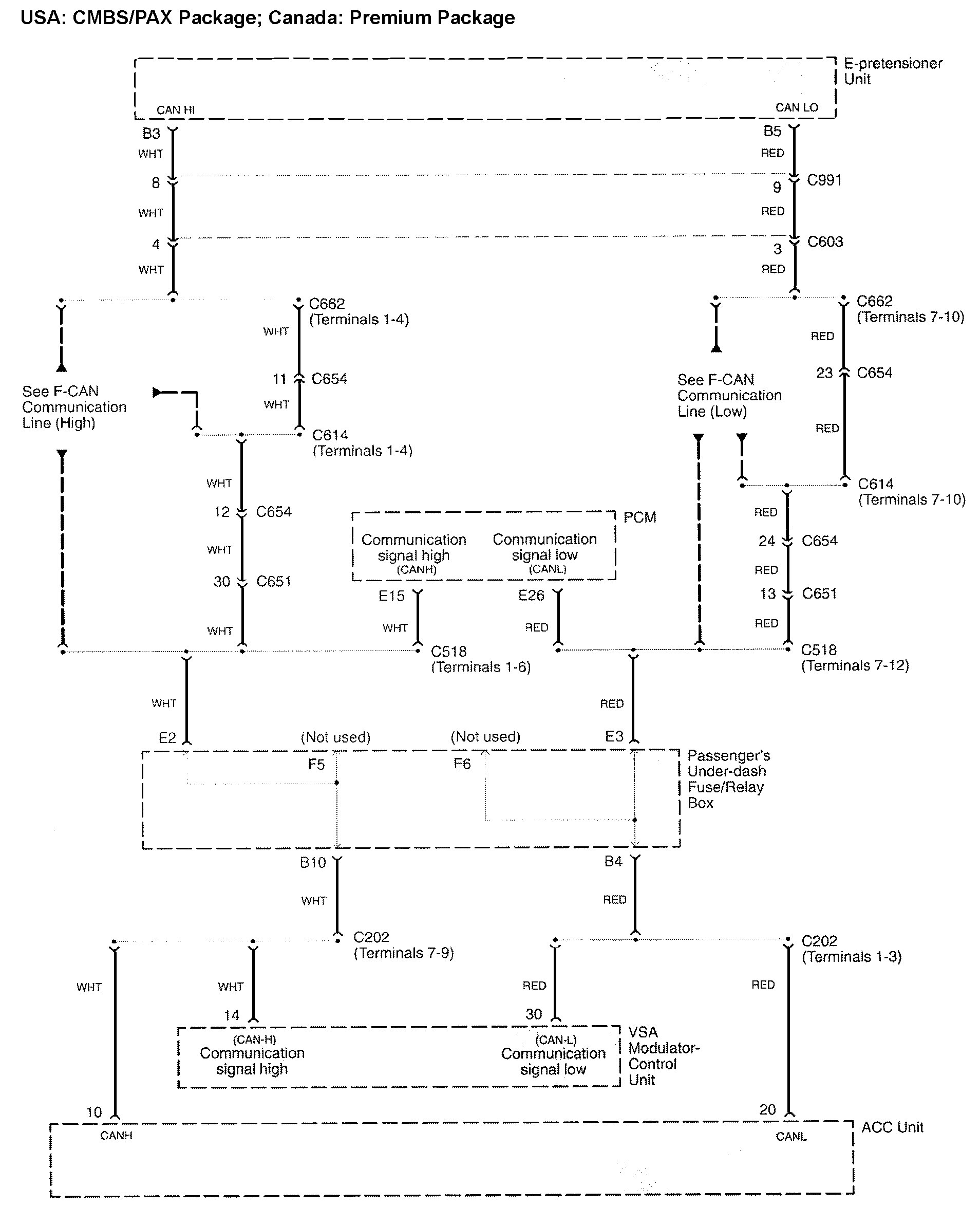

Acura RL - wiring diagram - seat belts (part 3)
Acura RL – wiring diagram – seat belts (part 3)

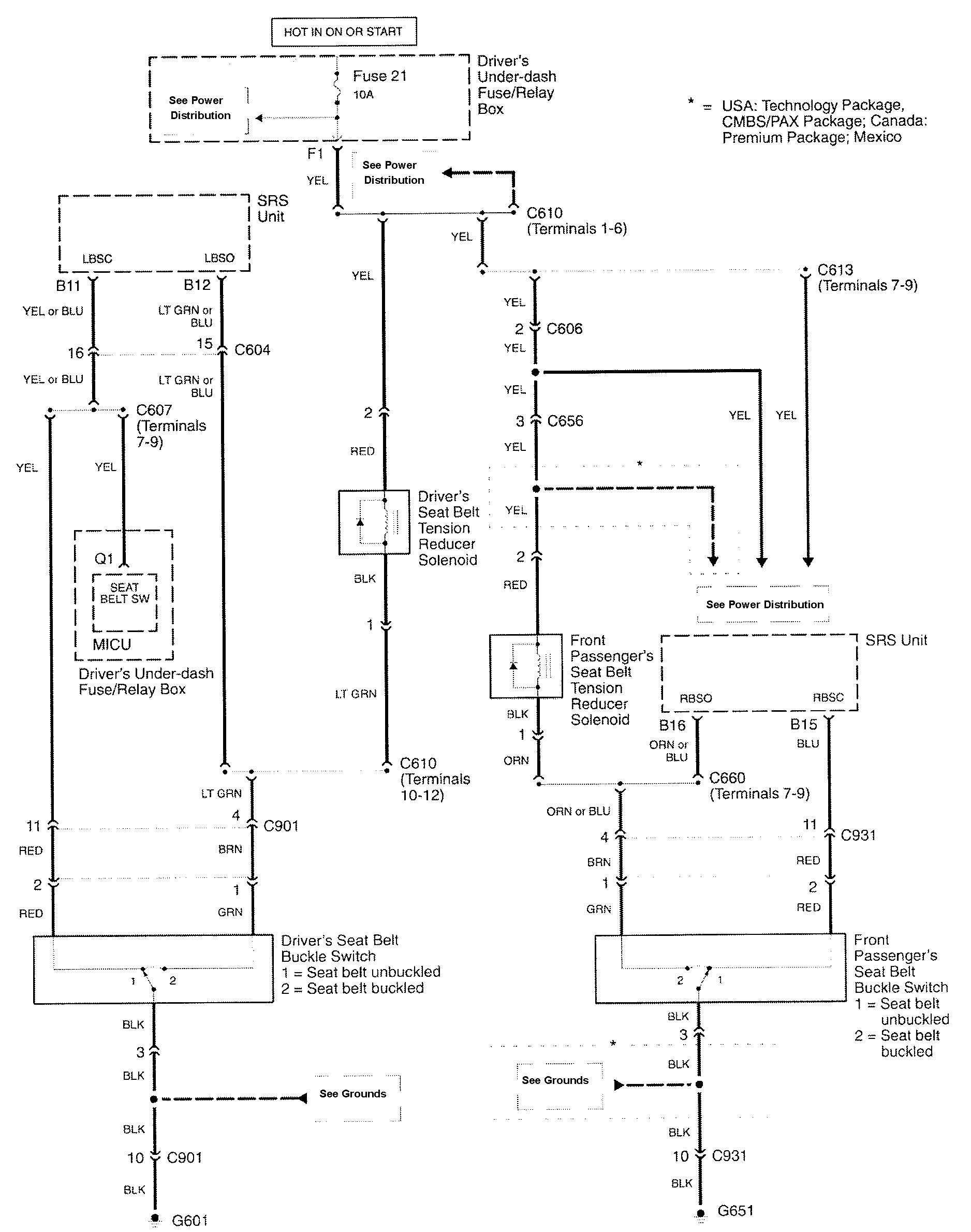

Acura RL - wiring diagram - seat belts (part 4)
Acura RL – wiring diagram – seat belts (part 4)
Acura RL - wiring diagram - seat belts (part 5)
Acura RL – wiring diagram – seat belts (part 5)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
