Acura RL (2009 – 2011) – wiring diagrams – tire pressure monitoring system

Acura RL (2009 – 2011) – wiring diagrams – tire pressure monitoring system

Year of productions:  2009, 2010, 2011

Tire pressure monitoring system

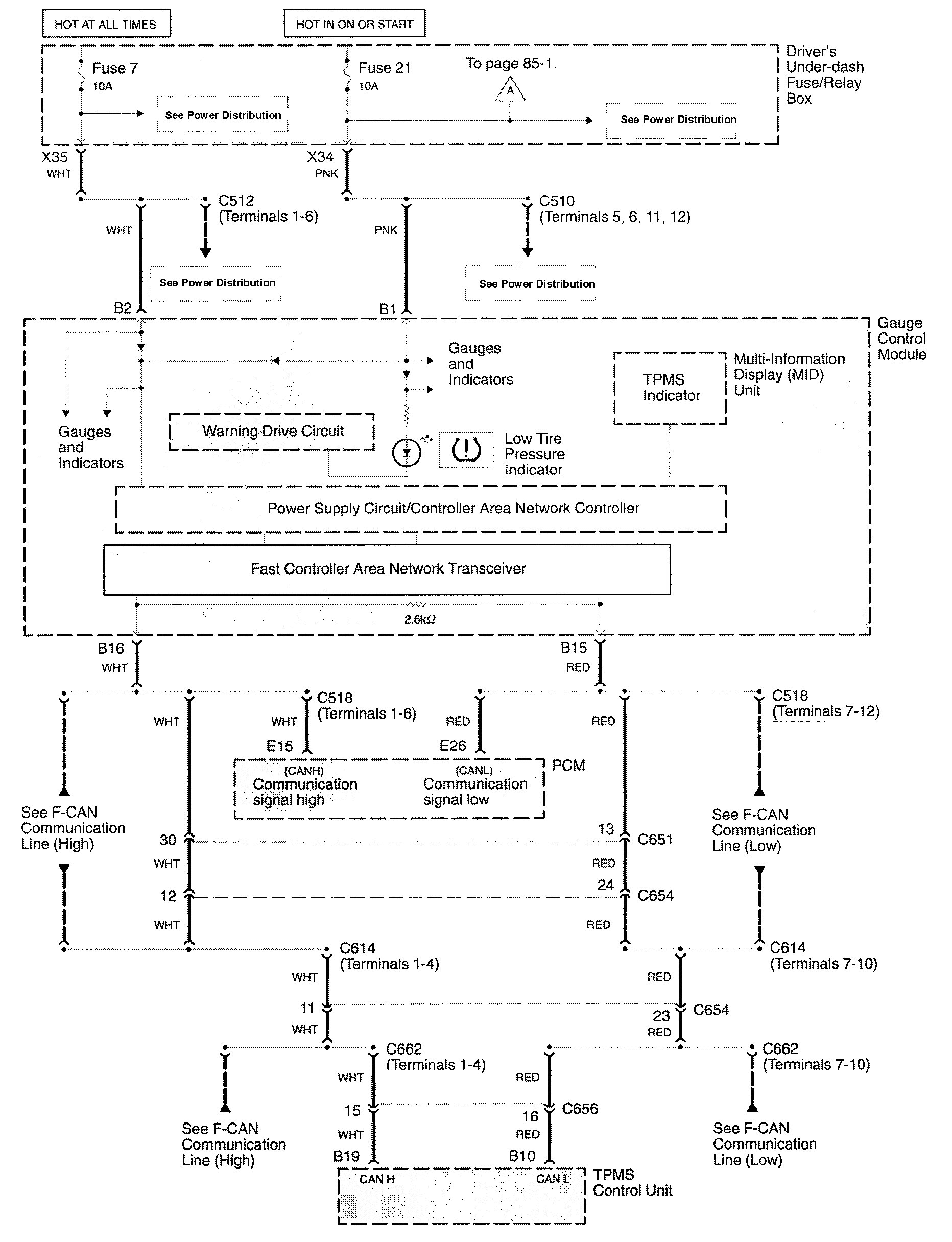

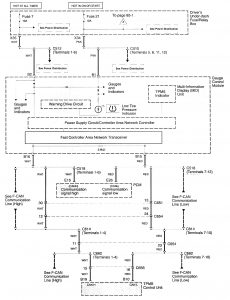

Acura RL - wiring diagram - tire pressure monitoring wheel (part 1)
Acura RL – wiring diagram – tire pressure monitoring wheel (part 1)

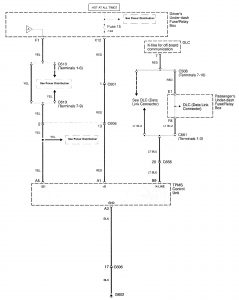

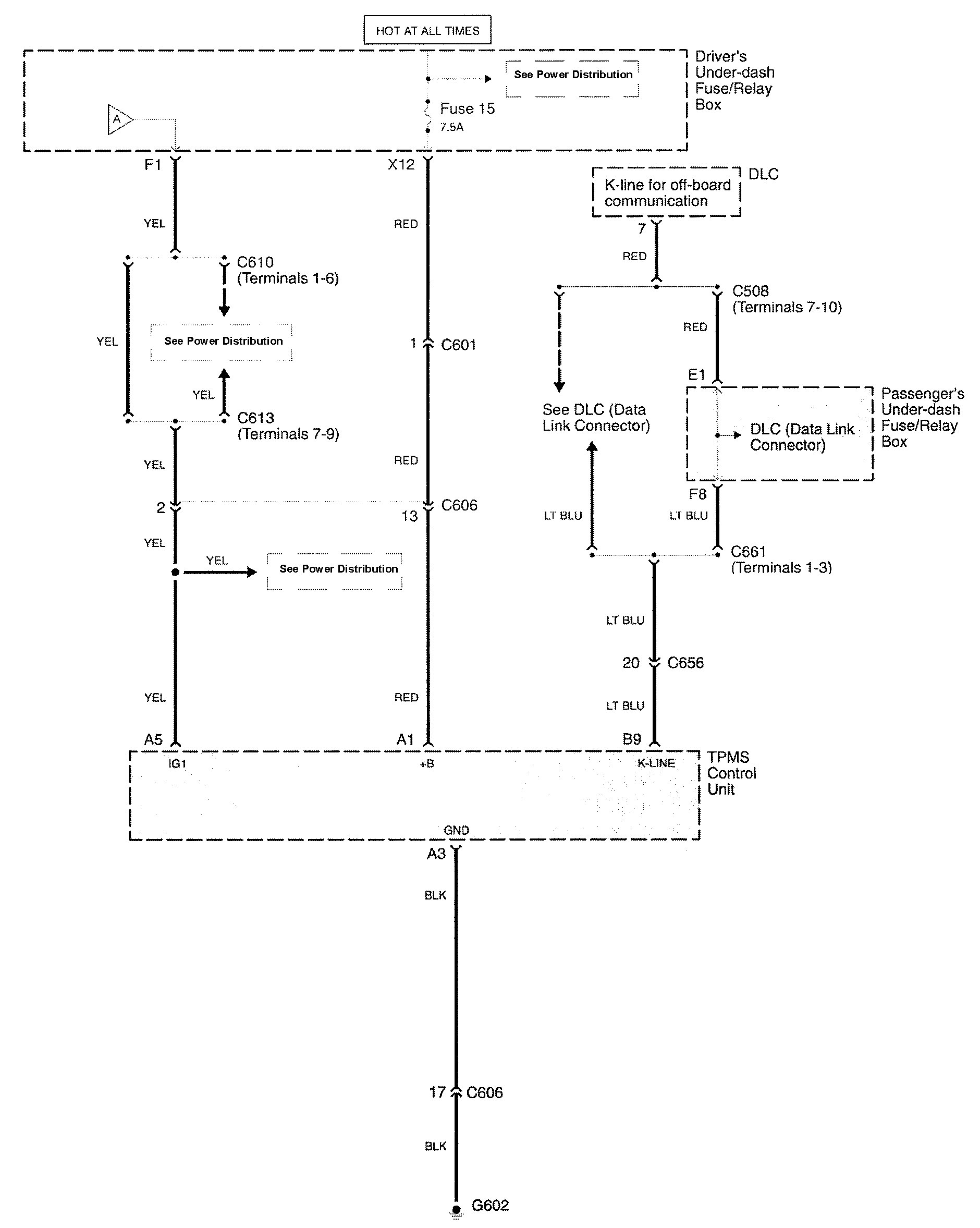

Acura RL - wiring diagram - tire pressure monitoring wheel (part 2)
Acura RL – wiring diagram – tire pressure monitoring wheel (part 2)

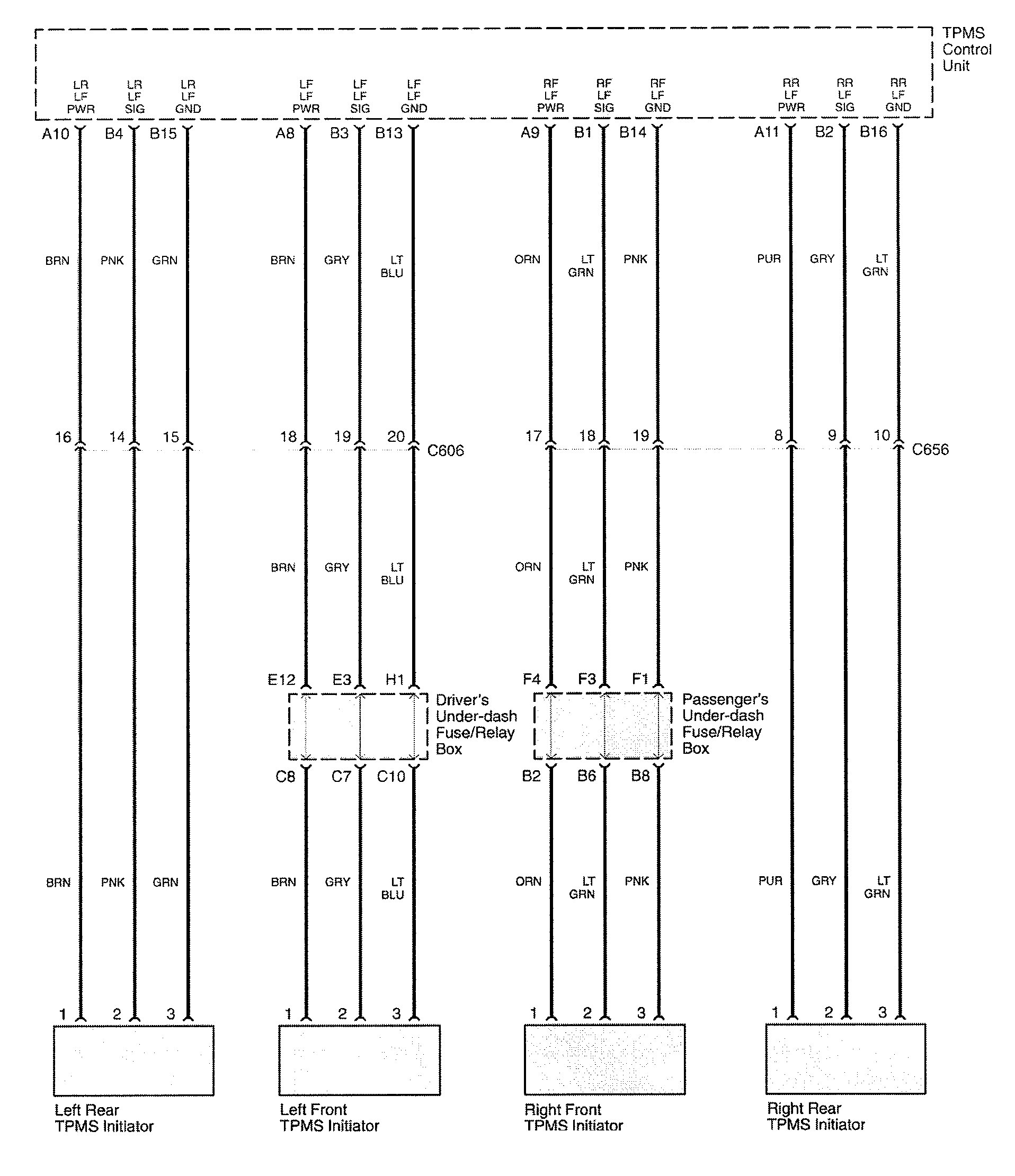

Acura RL - wiring diagram - tire pressure monitoring wheel (part 3)
Acura RL – wiring diagram – tire pressure monitoring wheel (part 3)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
