Acura RL (2009) – wiring diagrams – parking aid

Acura RL (2009) – wiring diagrams – parking aid

Year of productions:  2009

Parking aid

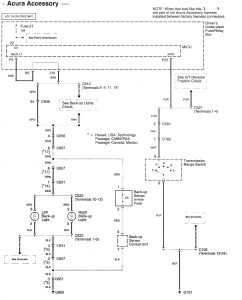

Acura RL - wiring diagram - parking aid (part 1)
Acura RL – wiring diagram – parking aid (part 1)

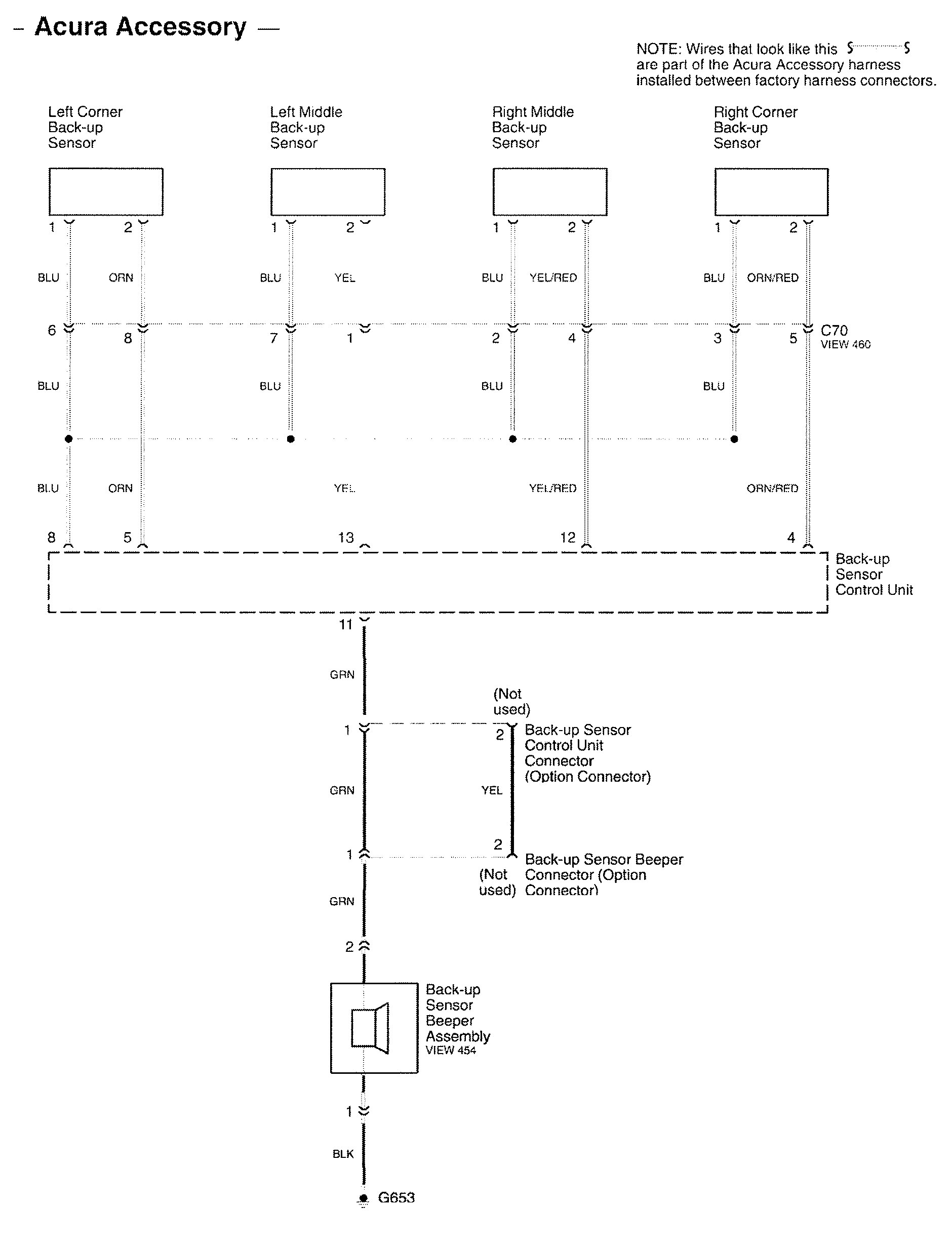

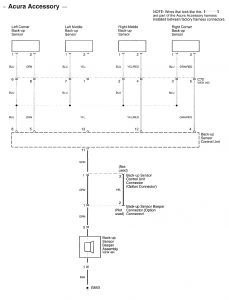

Acura RL - wiring diagram - parking aid (part 2)
Acura RL – wiring diagram – parking aid (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
