Acura RL (2006 – 2007) – wiring diagrams – home link

Acura RL (2006 – 2007) – wiring diagrams – home link

Year of productions:  2006, 2007

Home link

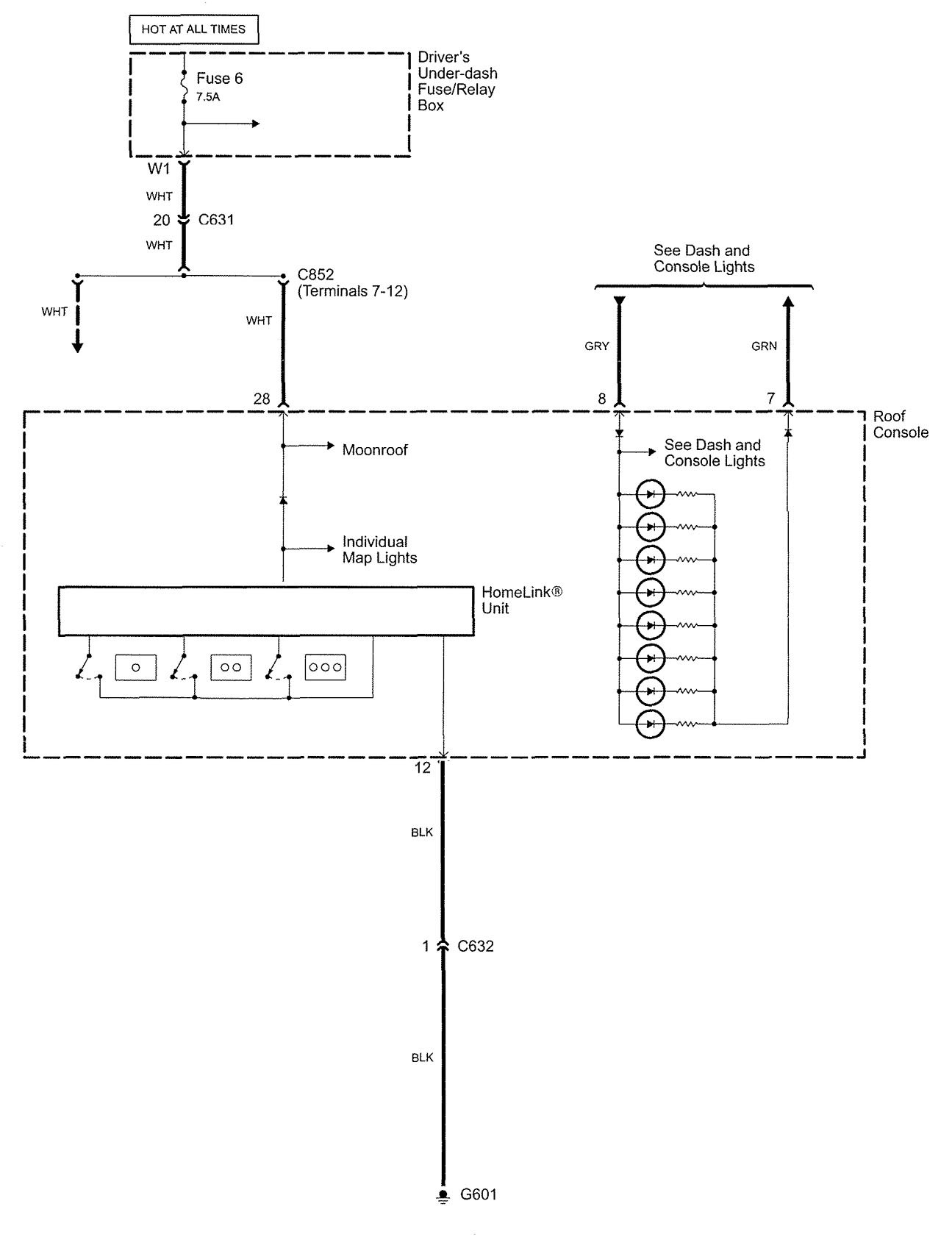

Version 1

Acura RL - wiring diagram - home link
Acura RL – wiring diagram – home link

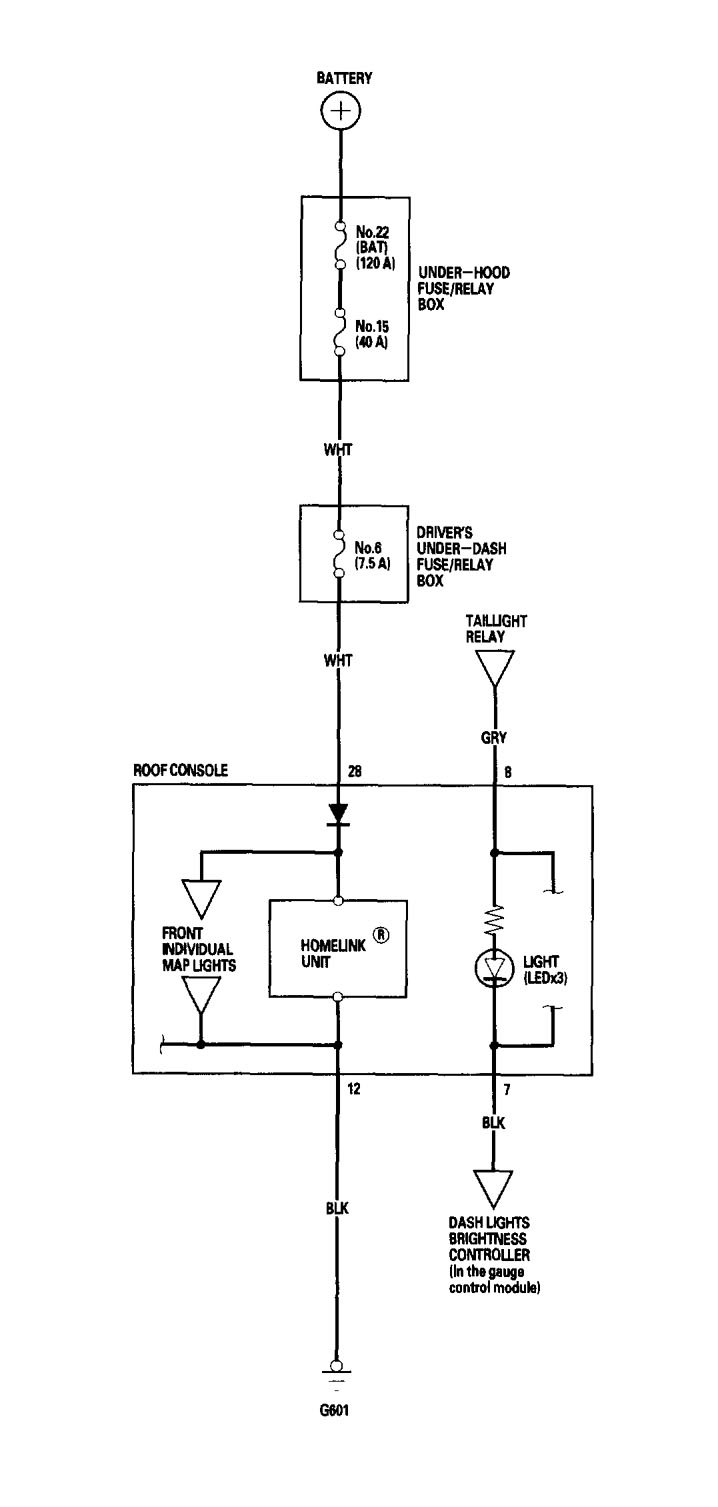

Version 2

Acura RL - wiring diagram - home link
Acura RL – wiring diagram – home link

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
