Headlamp switch

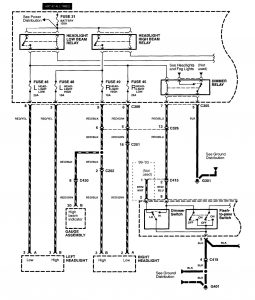

Acura RL - wiring diagram - headlamp switch (part 1)
Acura RL – wiring diagram – headlamp switch (part 1)

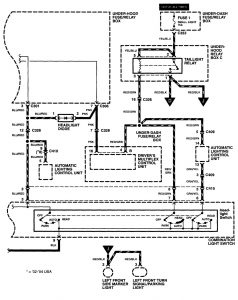

Acura RL - wiring diagram - headlamp switch (part 2)
Acura RL – wiring diagram – headlamp switch (part 2)

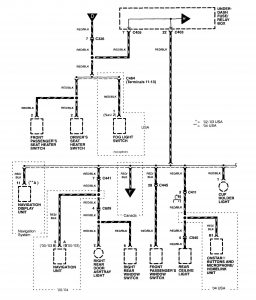

Acura RL - wiring diagram - headlamp switch (part 3)
Acura RL – wiring diagram – headlamp switch (part 3)

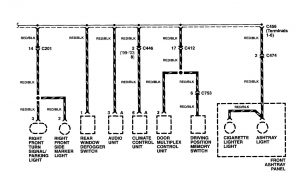

Acura RL - wiring diagram - headlamp switch (part 4)
Acura RL – wiring diagram – headlamp switch (part 4)

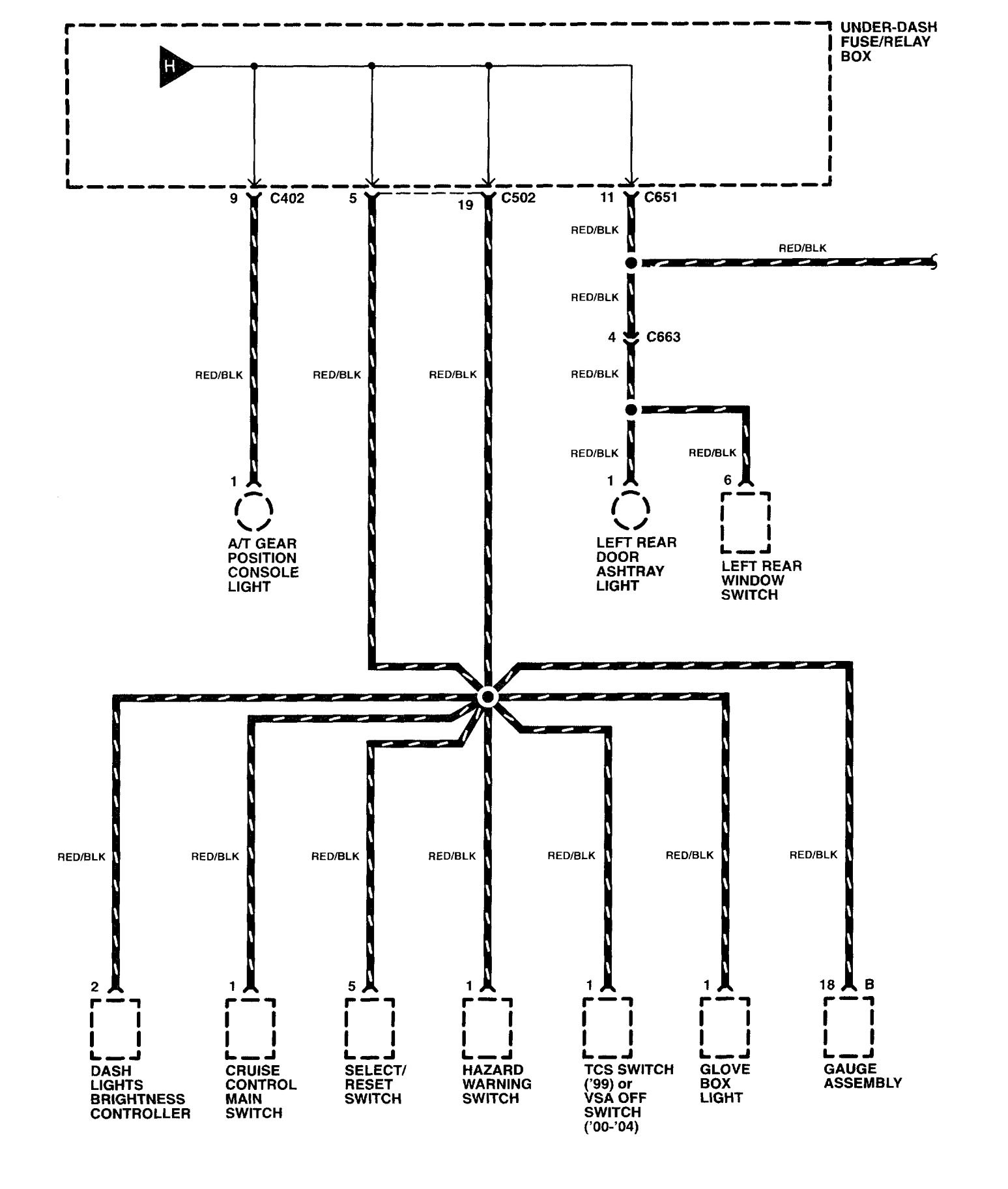

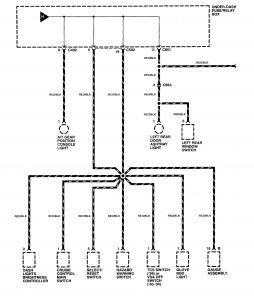

Acura RL - wiring diagram - headlamp switch (part 5)
Acura RL – wiring diagram – headlamp switch (part 5)

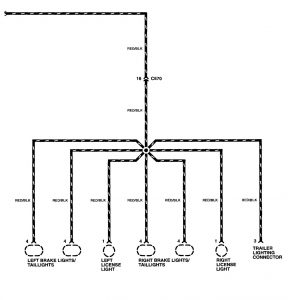

Acura RL - wiring diagram - headlamp switch (part 6)
Acura RL – wiring diagram – headlamp switch (part 6)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
