Acura Legend (1994) – wiring diagram – power seat

Acura Legend (1994) – wiring diagram – power seat

Year of productions:  1994

Power seat

Version 1

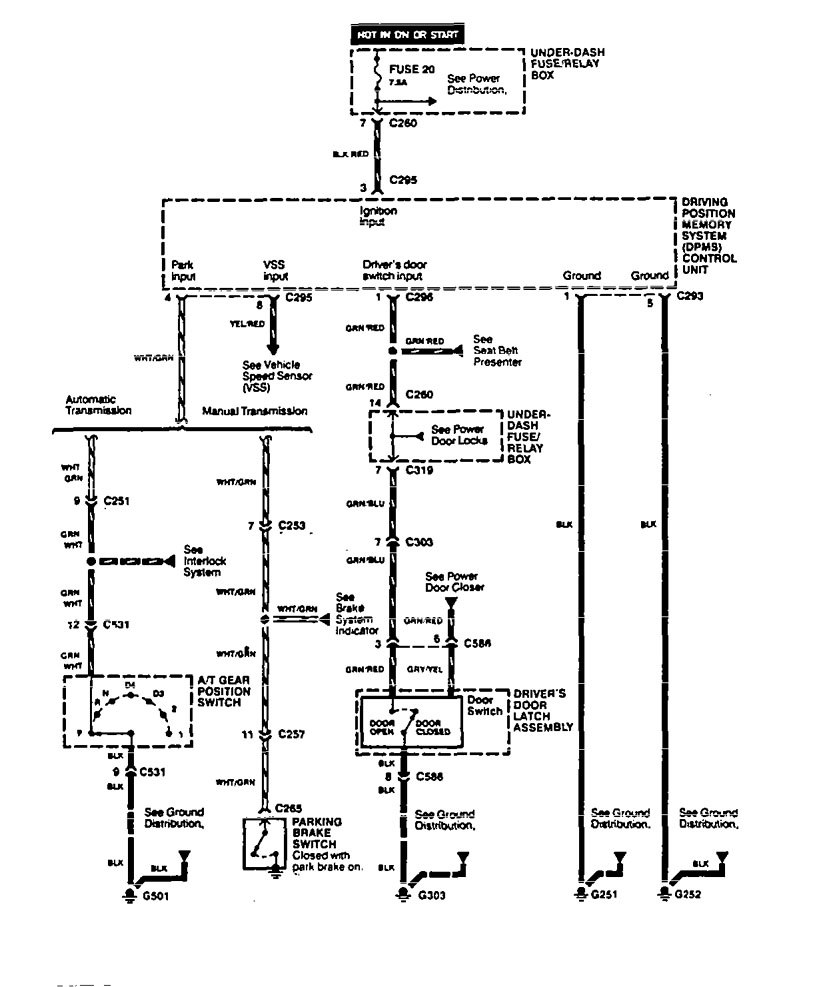

Acura Legend – wiring diagram – power seat (part 1)

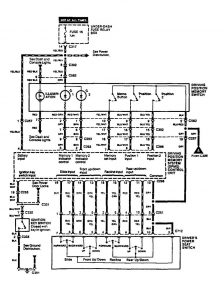

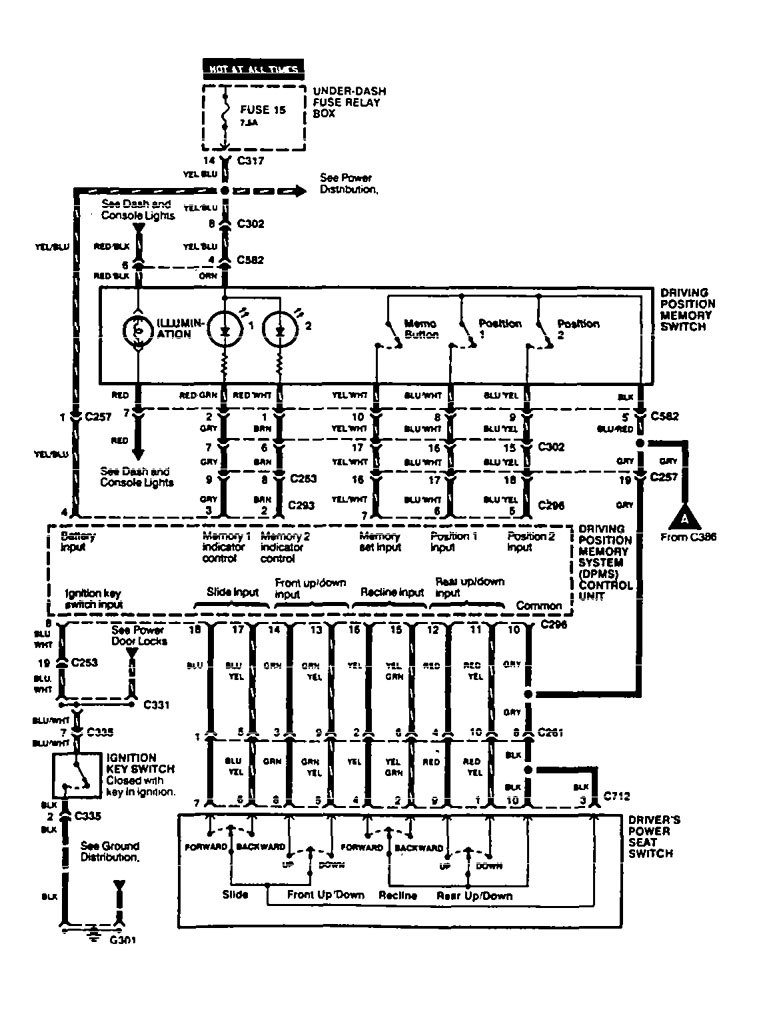

Acura Legend – wiring diagram – power seat (part 2)
Acura Legend – wiring diagram – power seat (part 3)

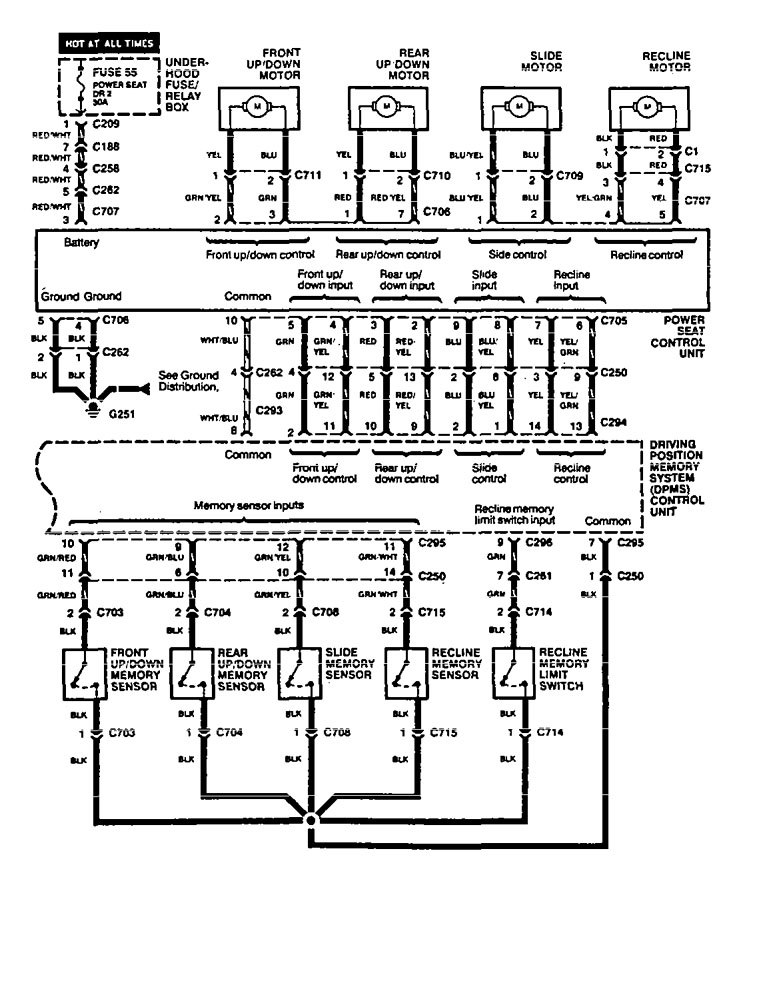

Acura Legend – wiring diagram – power seat (part 4)

Version 2

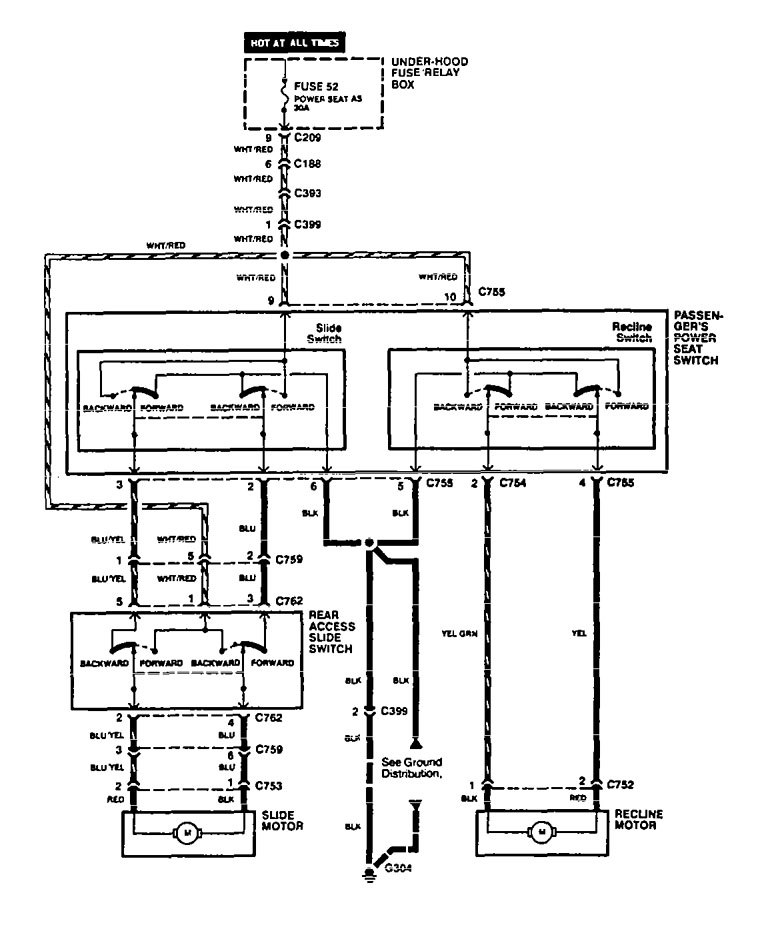

Acura Legend – wiring diagram – power seat

Version 3

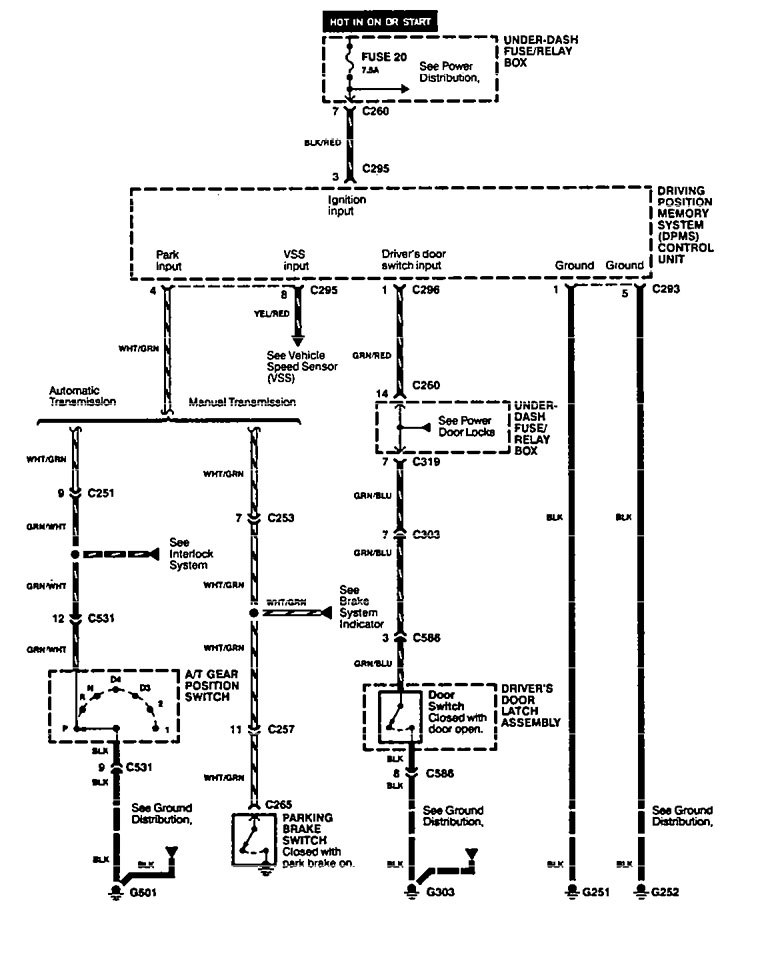

Acura Legend – wiring diagram – power seat (part 1)

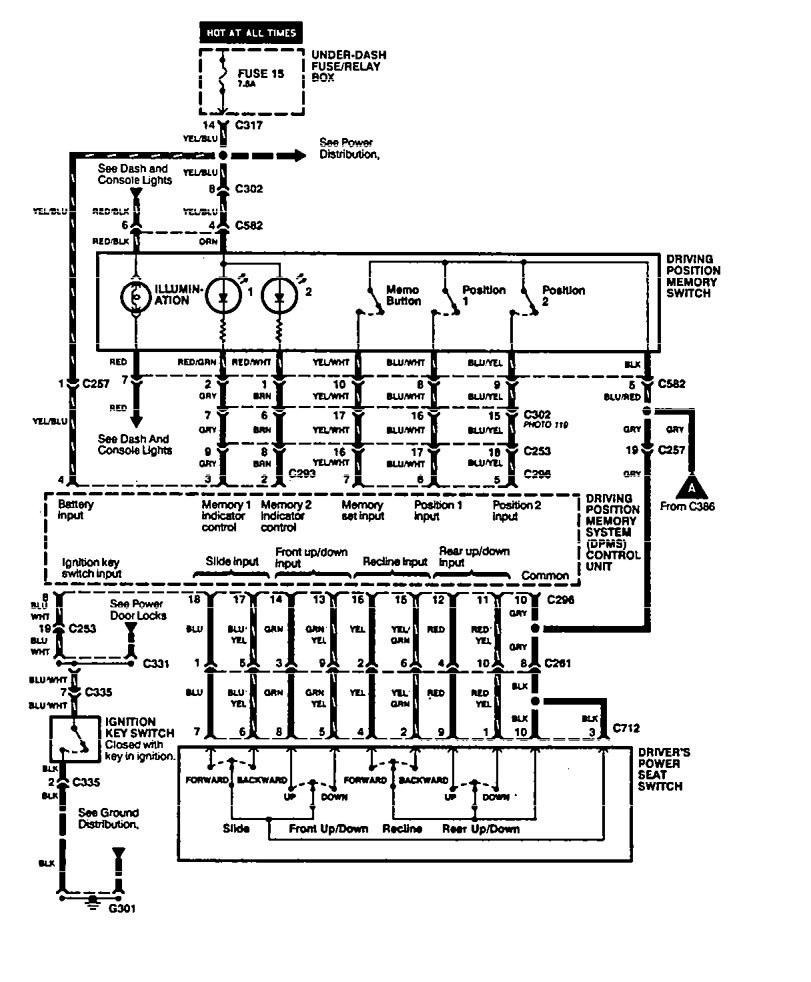

Acura Legend – wiring diagram – power seat (part 2)
Acura Legend – wiring diagram – power seat (part 3)

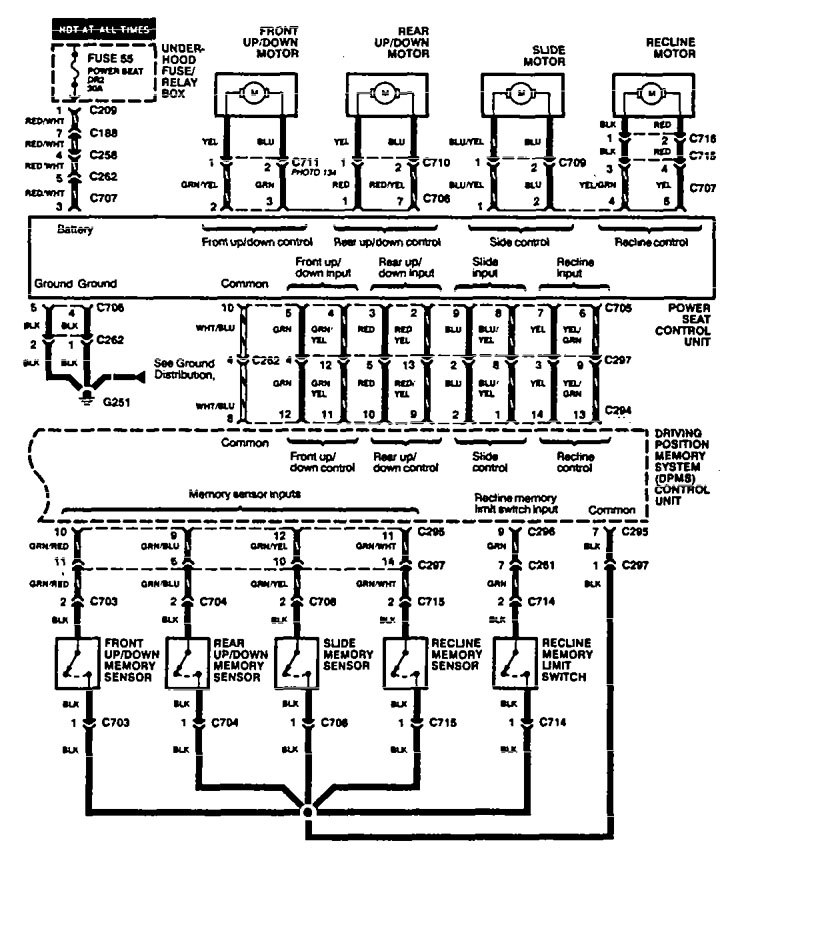

Acura Legend – wiring diagram – power seat (part 4)

Version 4

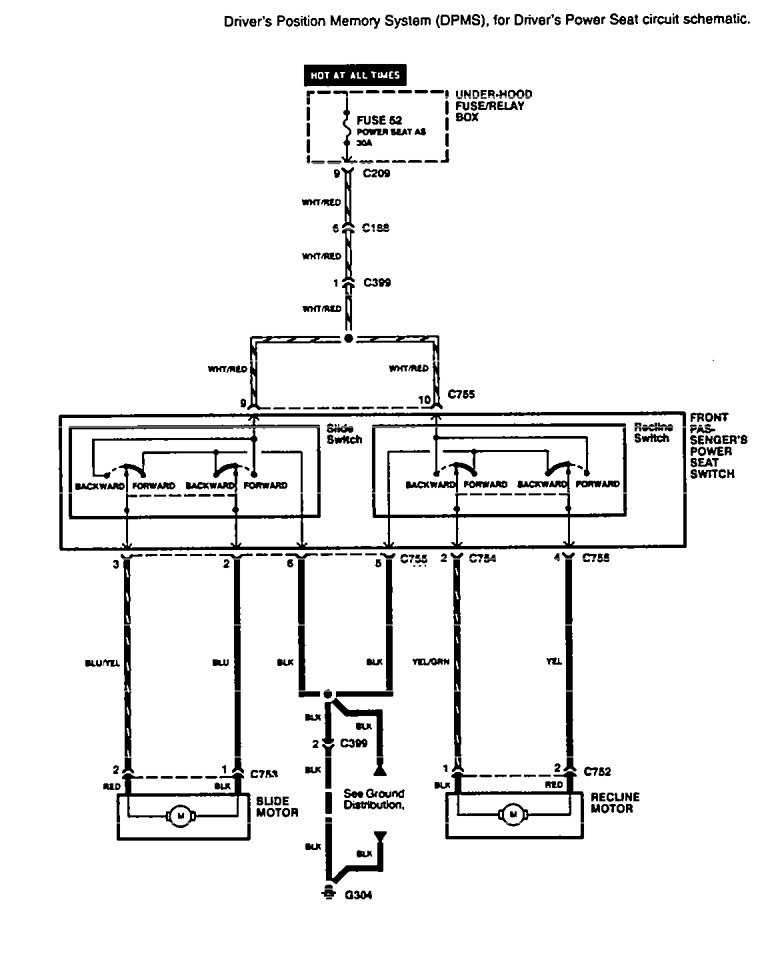

Acura Legend – wiring diagram – power seat (part 4)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
