Acura Legend (1994 – 1995) – wiring diagram – lamp out warning

Acura Legend (1994 – 1995) – wiring diagram – lamp out warning

Year of productions:  1994, 1995

Lamp out warning

Version 1

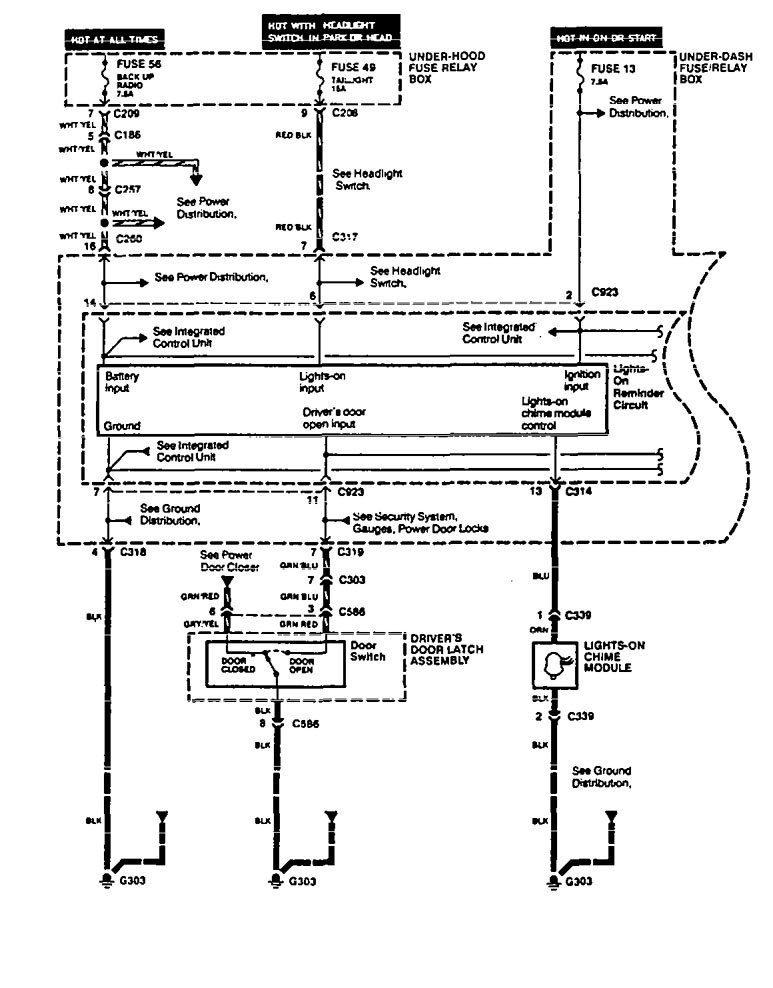

Acura Legend – wiring diagram – lamp out warning (part 1)
Acura Legend – wiring diagram – lamp out warning (part 2)

Version 2

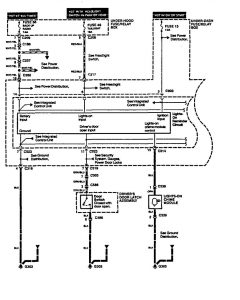

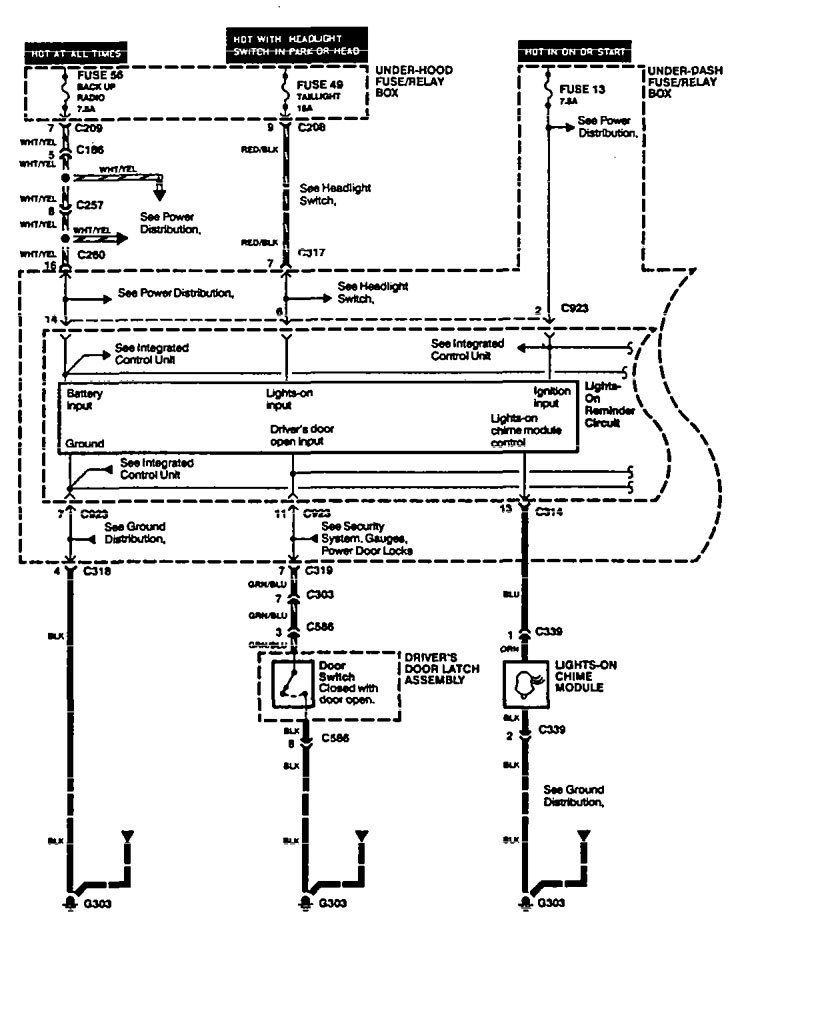

Acura Legend – wiring diagram – lamp out warning (part 1)
Acura Legend – wiring diagram – lamp out warning (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
