Volvo 960 (1995) – wiring diagrams – fuel controls

Volvo 960 (1995) – wiring diagrams – fuel controls

Year of productions:  1995

Fuel controls

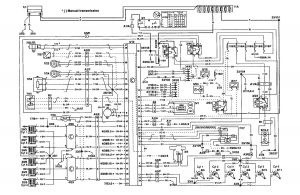

Volvo 960 - wiring diagram - fuel control (part 1)
Volvo 960 – wiring diagram – fuel control (part 1)

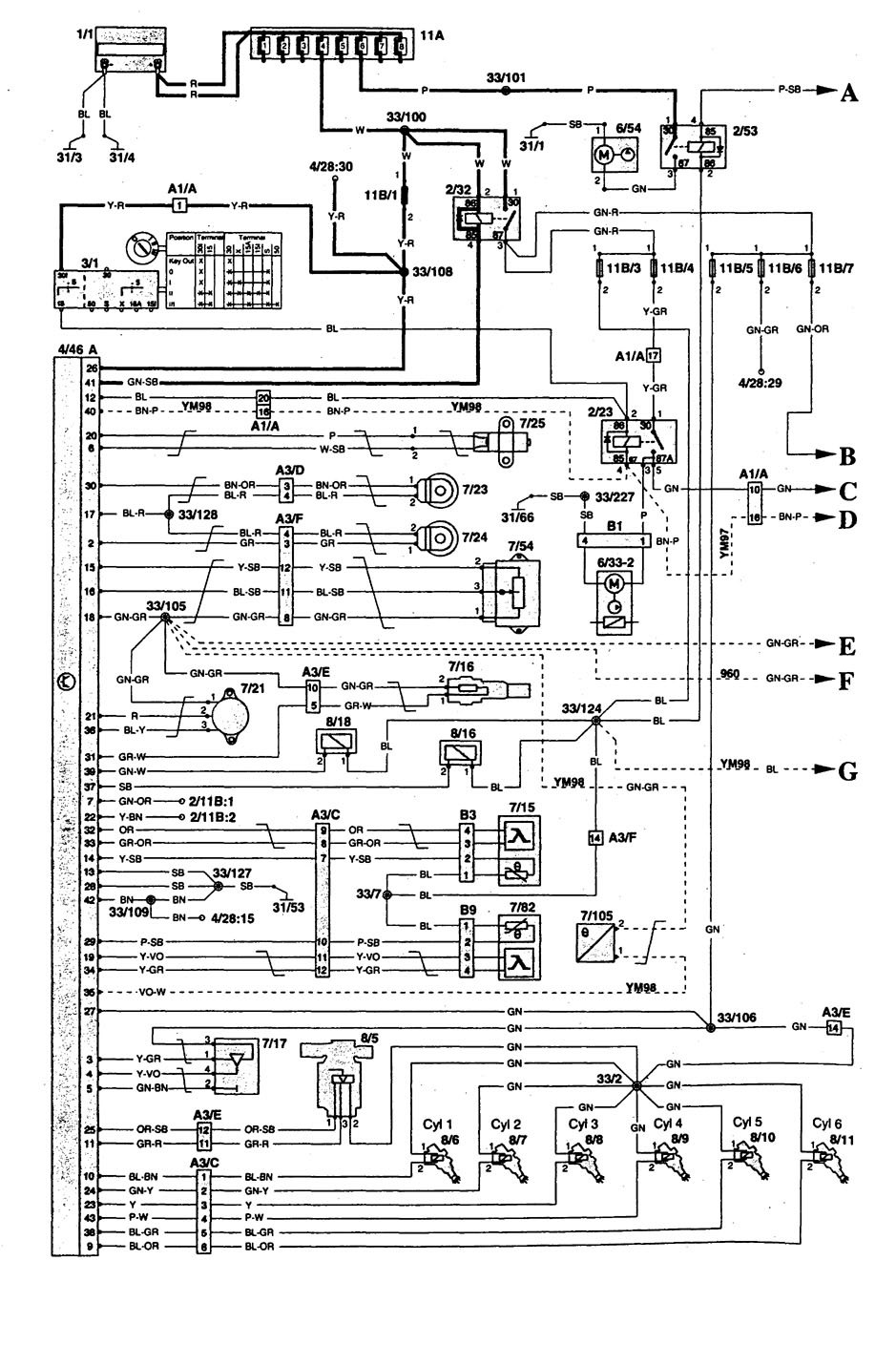

Volvo 960 - wiring diagram - fuel control (part 2)
Volvo 960 – wiring diagram – fuel control (part 2)

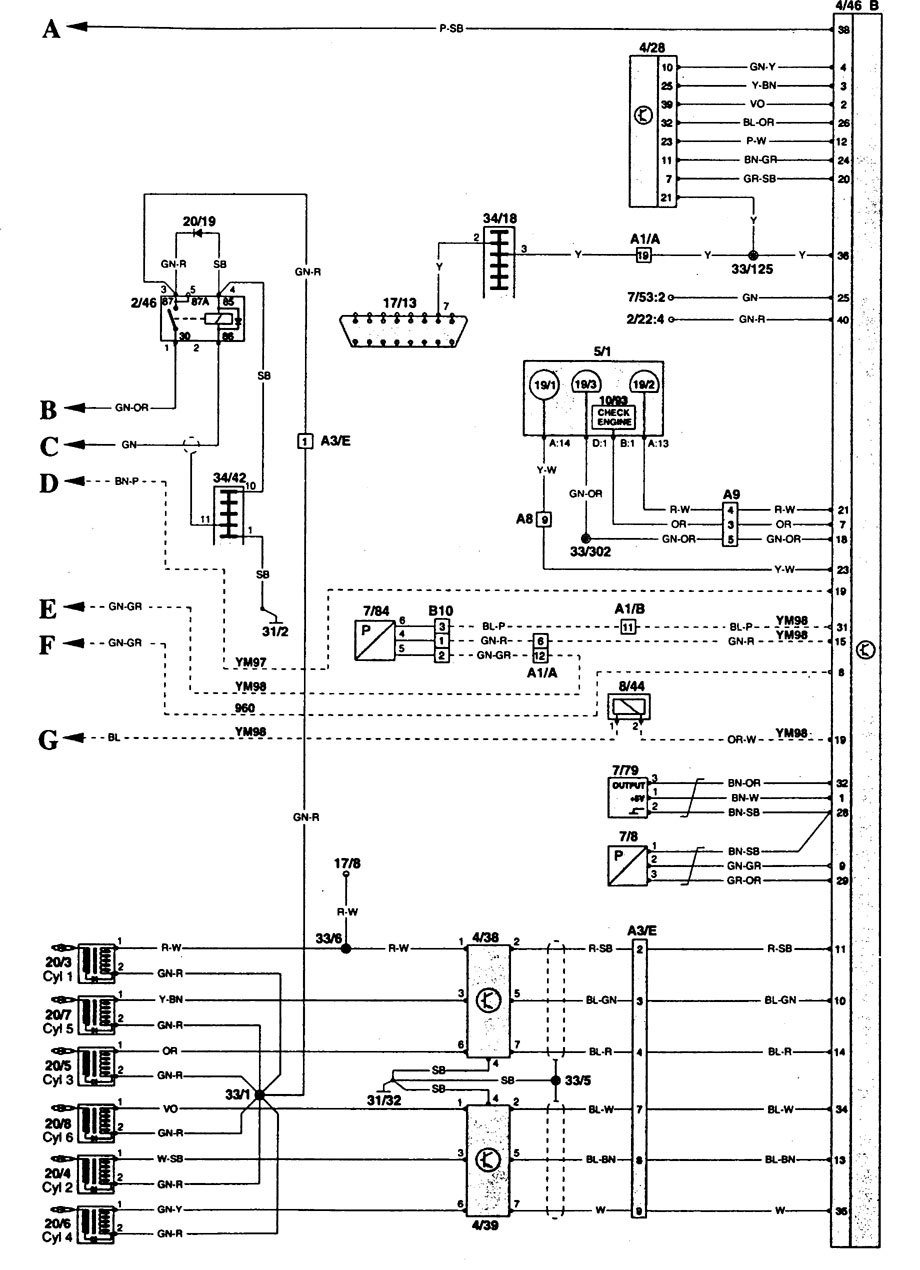

Volvo 960 - wiring diagram - fuel control (part 3)
Volvo 960 – wiring diagram – fuel control (part 3)

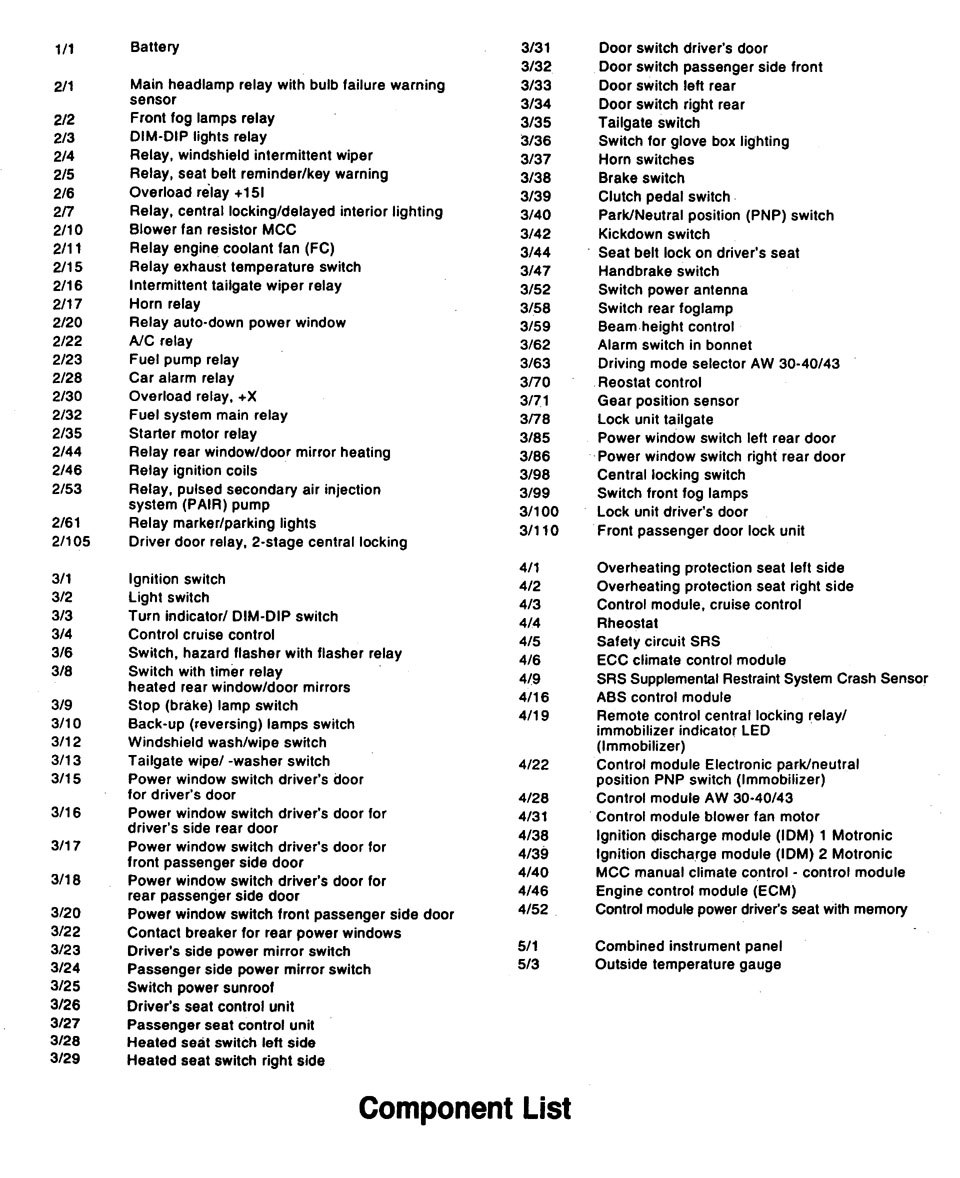

Volvo 960 - wiring diagram - fuel control (part 4)
Volvo 960 – wiring diagram – fuel control (part 4)

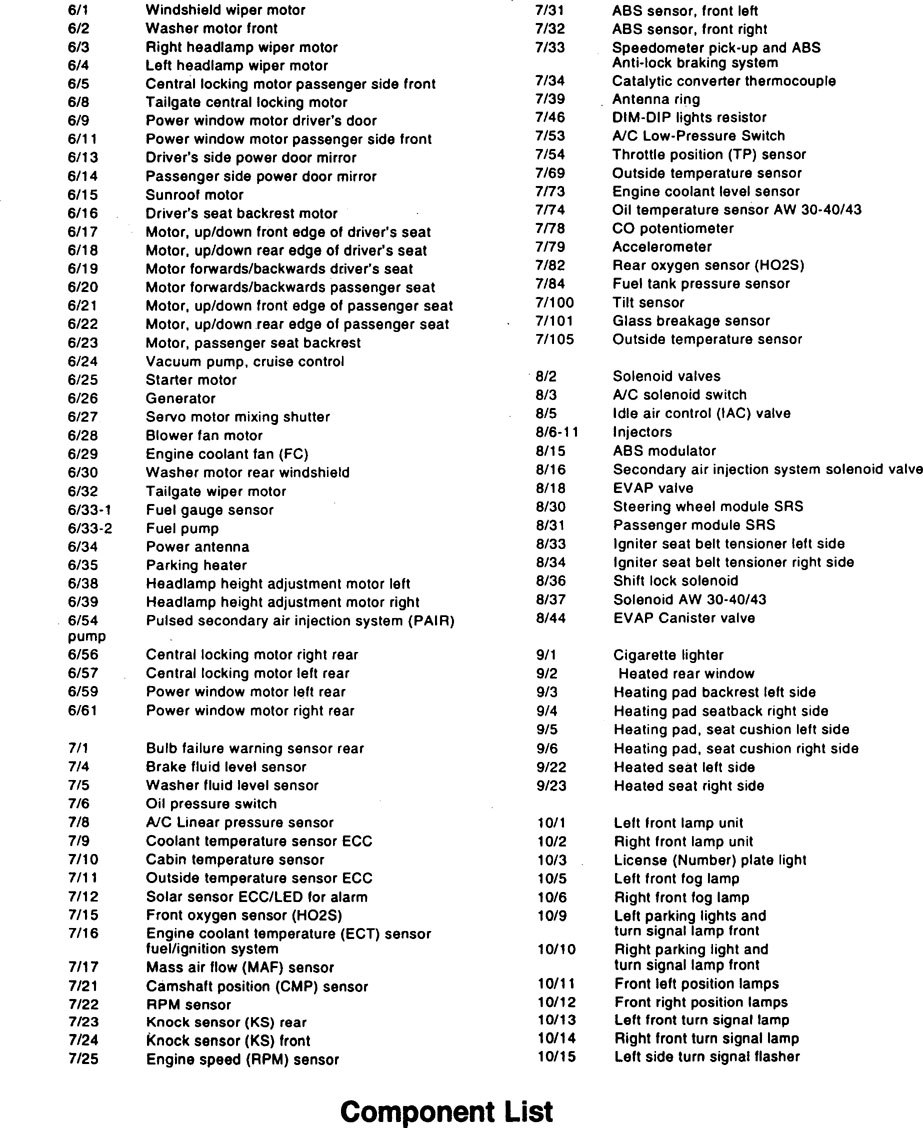

Volvo 960 - wiring diagram - fuel control (part 5)
Volvo 960 – wiring diagram – fuel control (part 5)

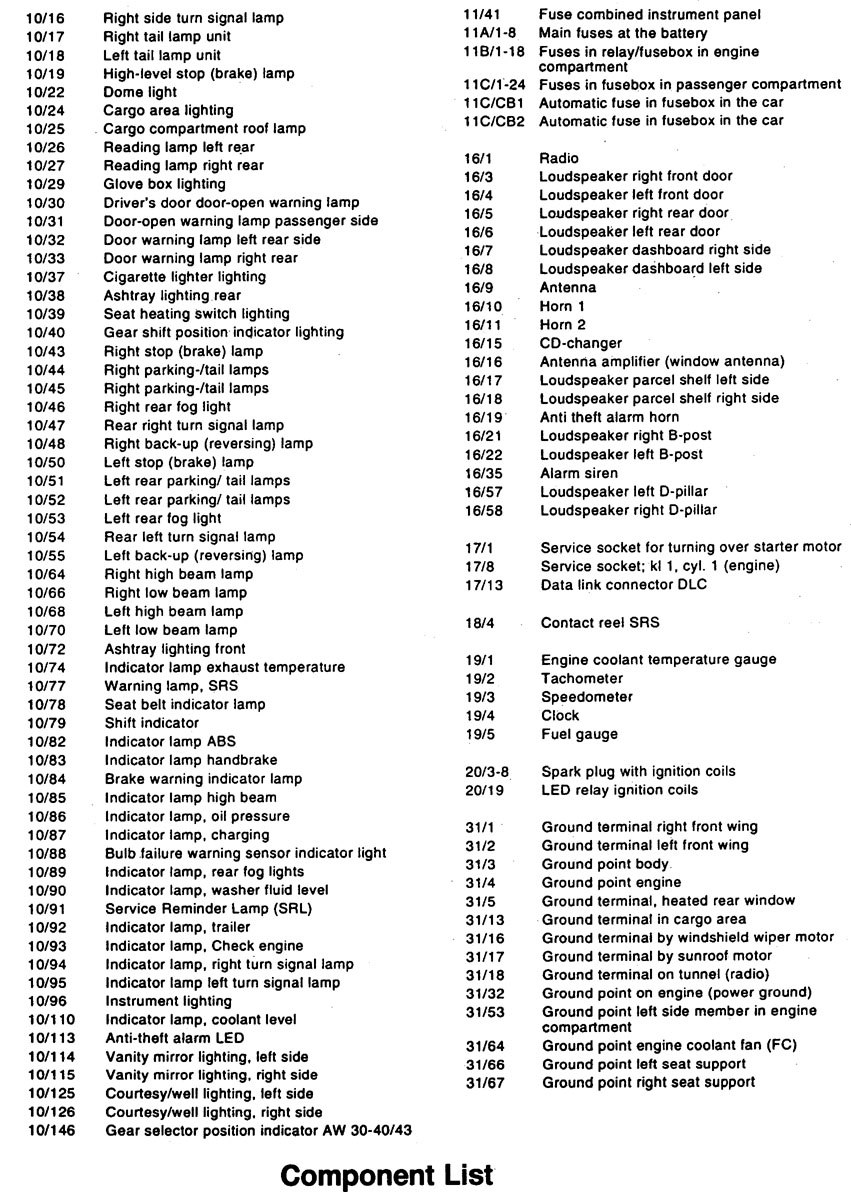

Volvo 960 - wiring diagram - fuel control (part 6)
Volvo 960 – wiring diagram – fuel control (part 6)

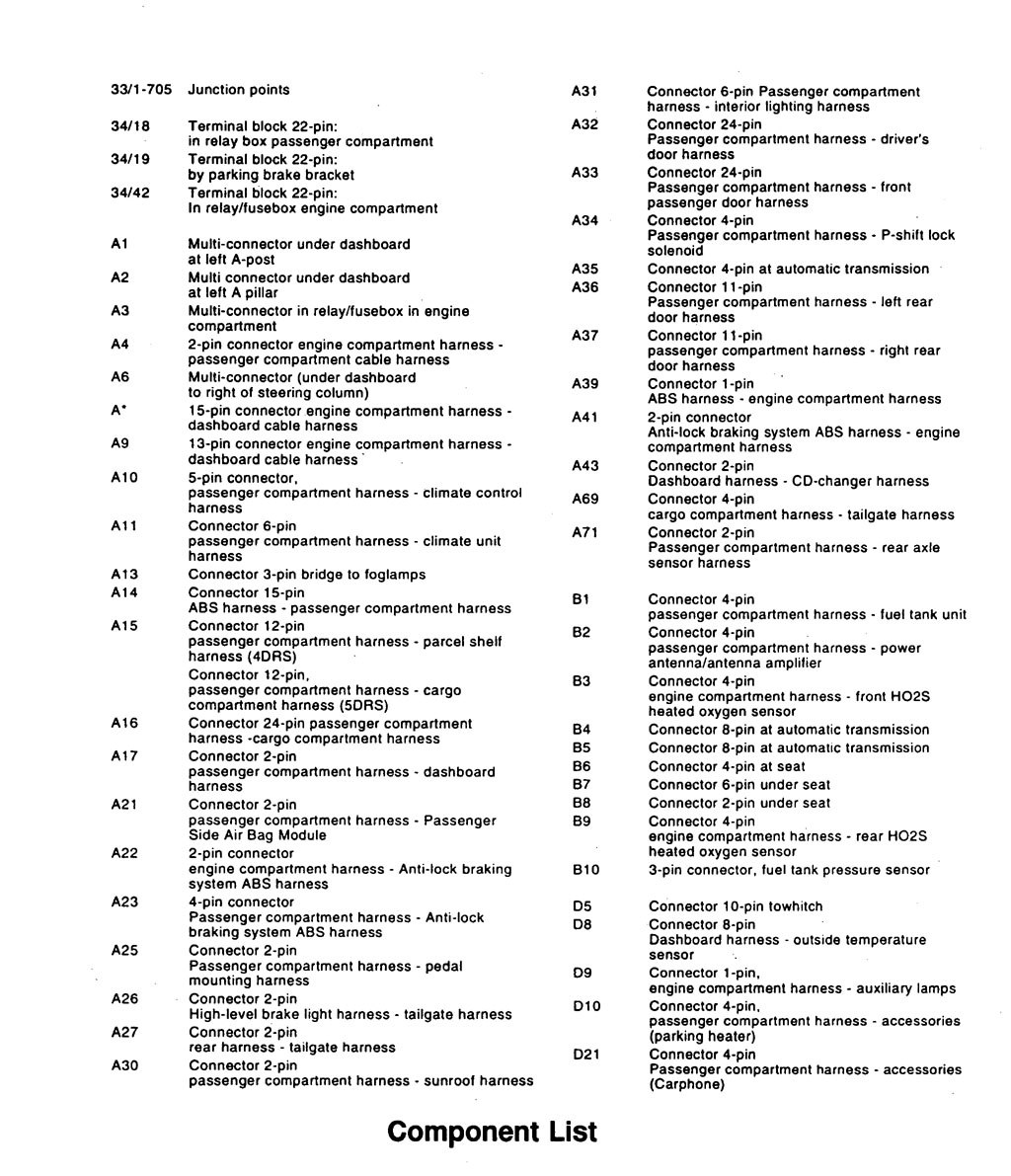

Volvo 960 - wiring diagram - fuel control (part 7)
Volvo 960 – wiring diagram – fuel control (part 7)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
