Volvo 850 (1993) – wiring diagrams – fog lamps

Volvo 850 (1993) – wiring diagrams – fog lamps

Year of productions:  1993

Fog lamps

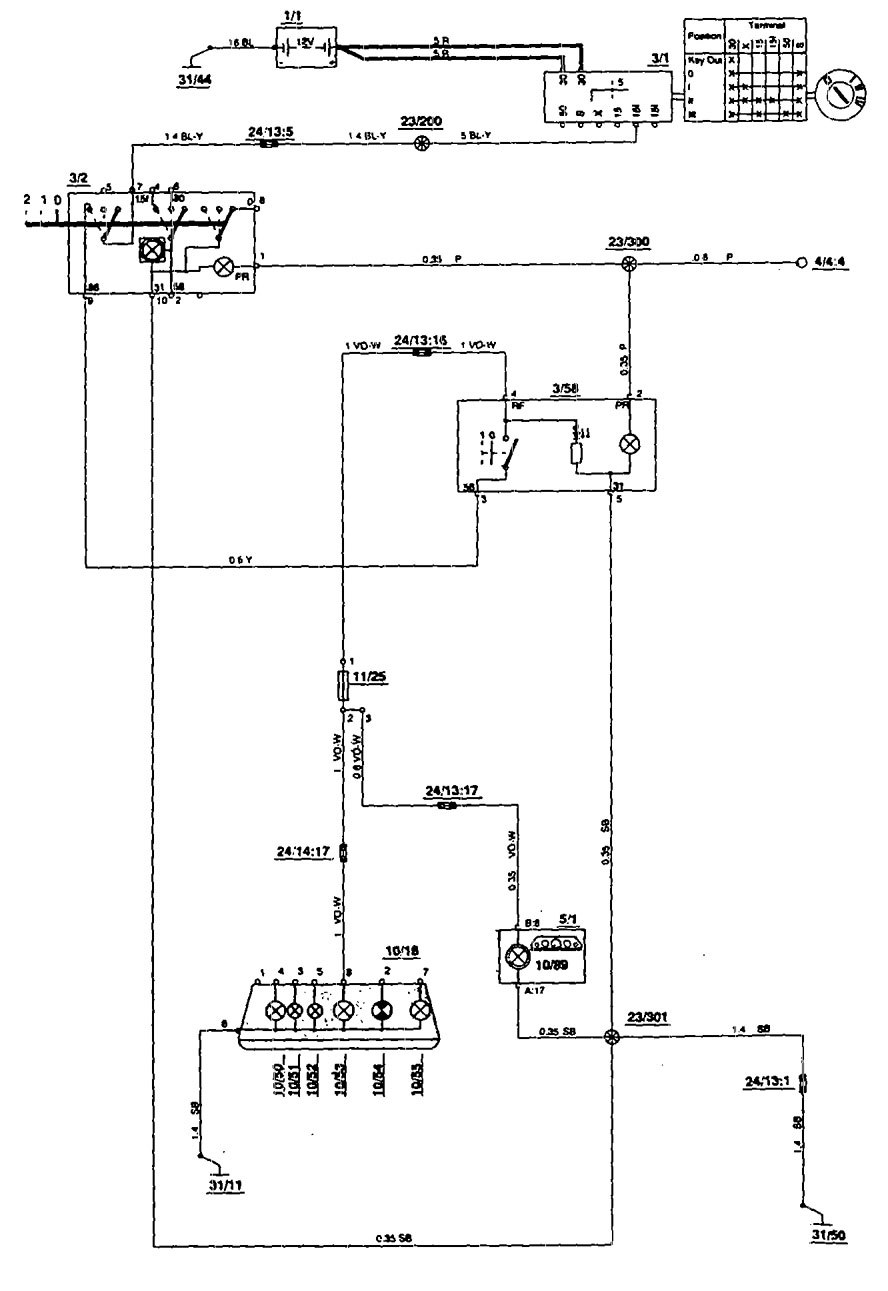

Volvo 850 - wiring diagram - fog lamps (part 1)
Volvo 850 – wiring diagram – fog lamps (part 1)
Volvo 850 - wiring diagram - fog lamps (part 2)
Volvo 850 – wiring diagram – fog lamps (part 2)
Volvo 850 - wiring diagram - fog lamps (part 3)
Volvo 850 – wiring diagram – fog lamps (part 3)
Volvo 850 - wiring diagram - fog lamps (part 4)
Volvo 850 – wiring diagram – fog lamps (part 4)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
