Volvo 740 (1986 – 1987) – wiring diagrams – fuel controls

Volvo 740 (1986 – 1987) – wiring diagrams – fuel controls

Year of productions:  1986, 1987

Fuel controls

Version 1

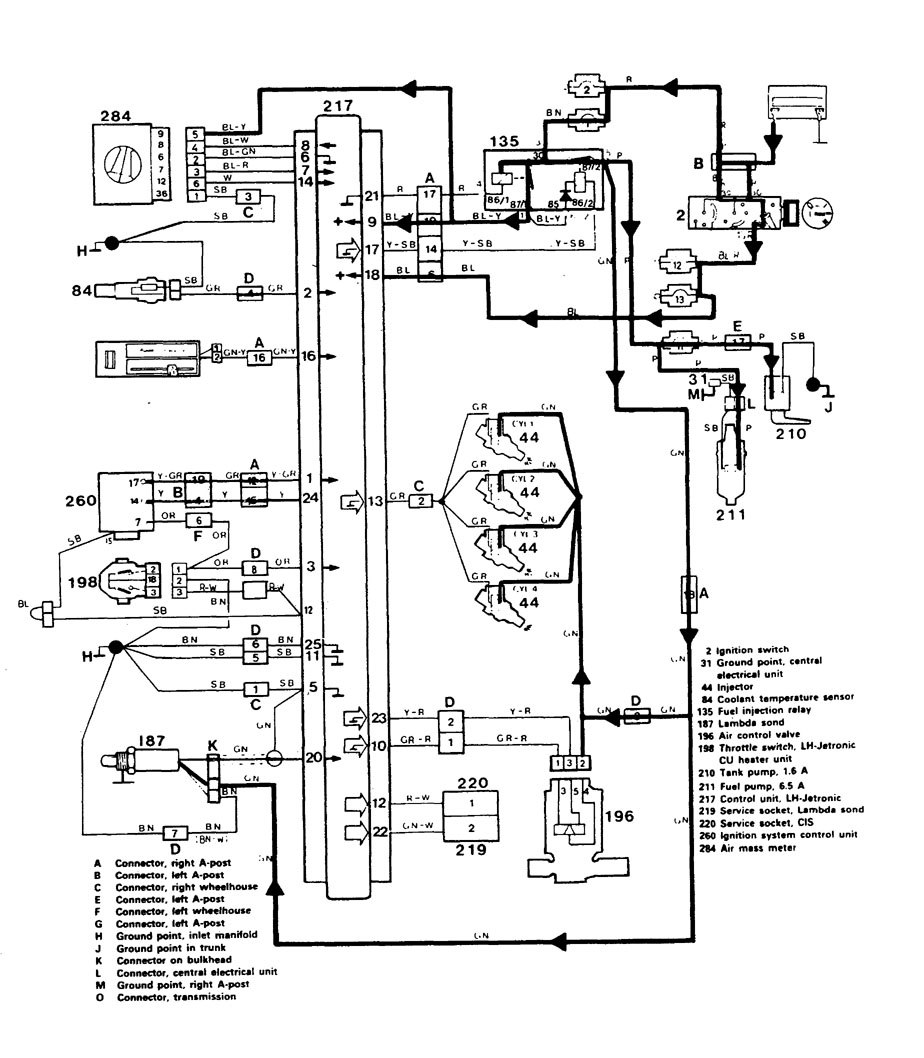

Volvo 740 – wiring diagram – fuel controls

Version 2

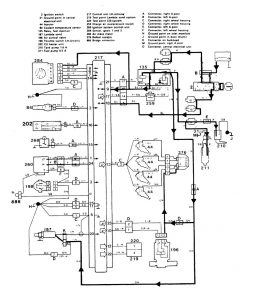

Volvo 740 – wiring diagram – fuel controls

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
