Volvo 245 (1986) – wiring diagrams – fuel controls

Volvo 245 (1986) – wiring diagrams – fuel controls

Year of productions:  1986

Fuel controls

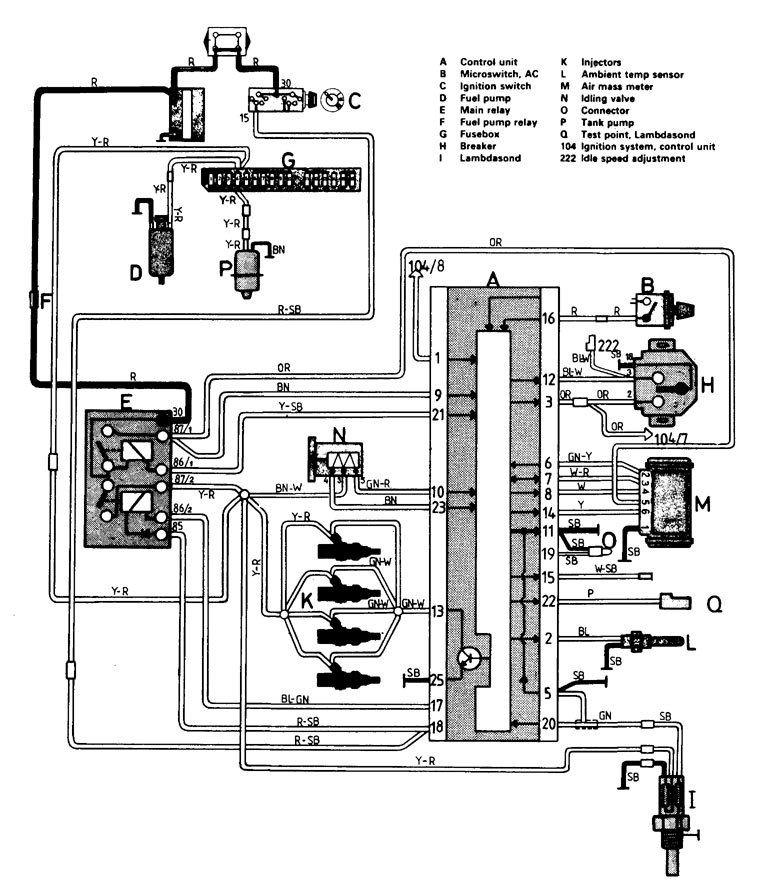

Version 1

Volvo 245 – wiring diagram – fuel control

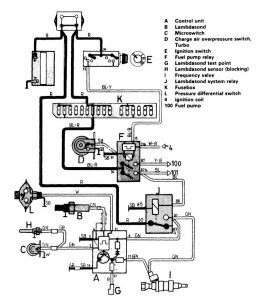

Version 2

Volvo 245 – wiring diagram – fuel control

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
