Volvo 244 (1987 – 1988) – wiring diagrams – fuel controls

Volvo 244 (1987 – 1988) – wiring diagrams – fuel controls

Year of productions:  1987, 1988

Fuel controls

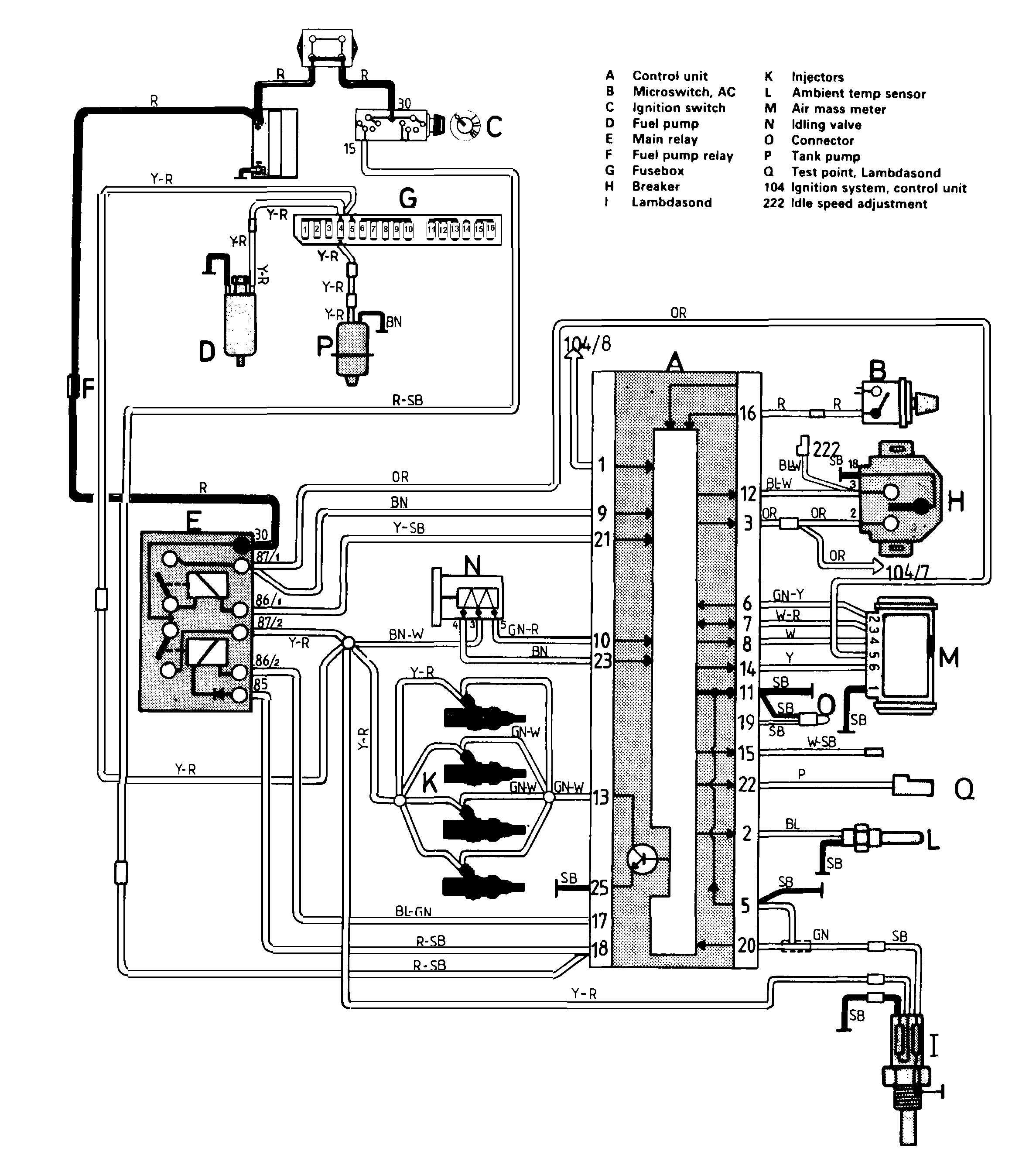

Volvo 244 – wiring diagram – fuel controls

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
