Volvo 244 (1986) – wiring diagrams – cooling fans

Volvo 244 (1986) – wiring diagrams – cooling fans

Year of productions:  1986

Cooling fans

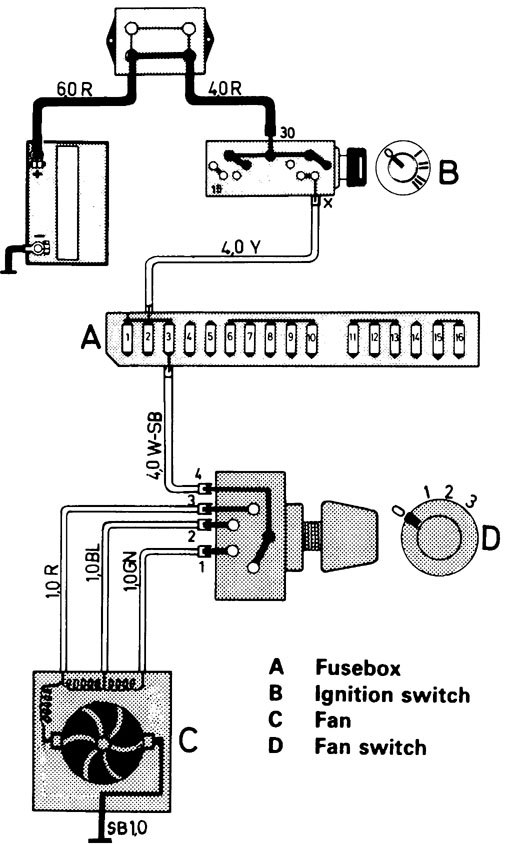

Version 1

Volvo 244 – wiring diagram cooling

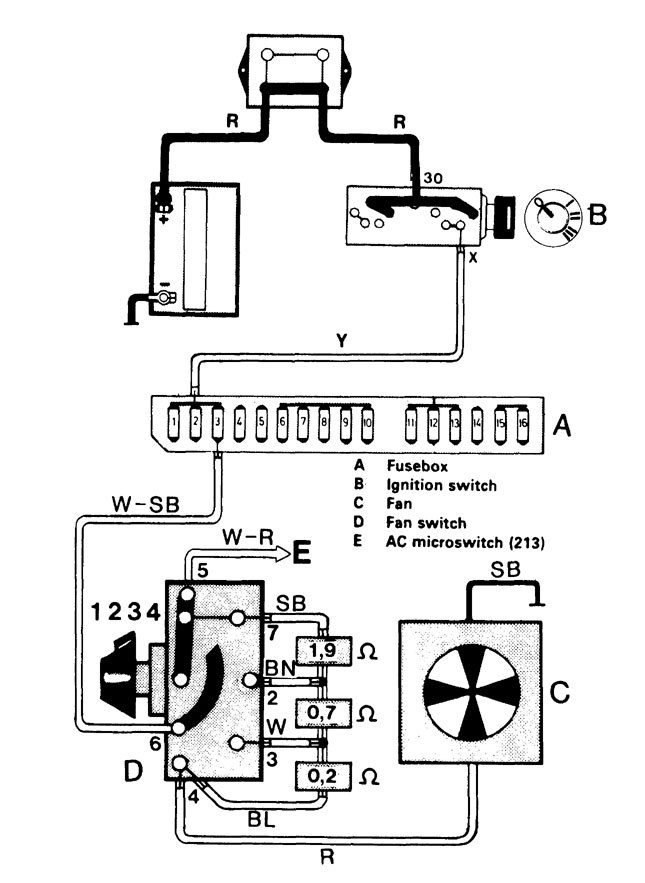

Version 2

Volvo 244 – wiring diagram cooling

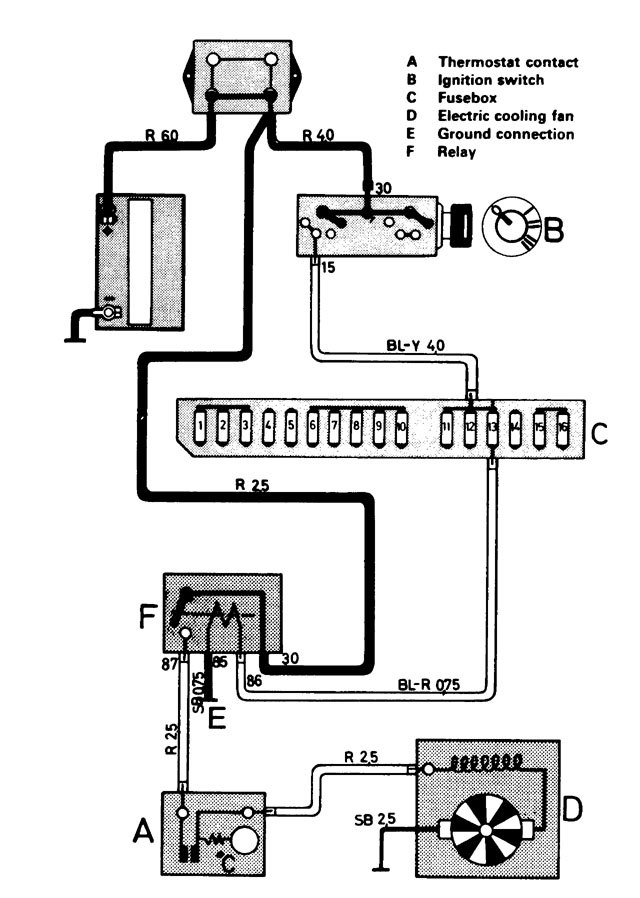

Version 3

Volvo 244 – wiring diagram cooling

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
