Volkswagen Golf (2003 – 2004) – wiring diagrams – reverse lamp

Volkswagen Golf (2003 – 2004) – wiring diagrams – reverse lamp

Year of productions:  2003, 2004

Reverse lamp

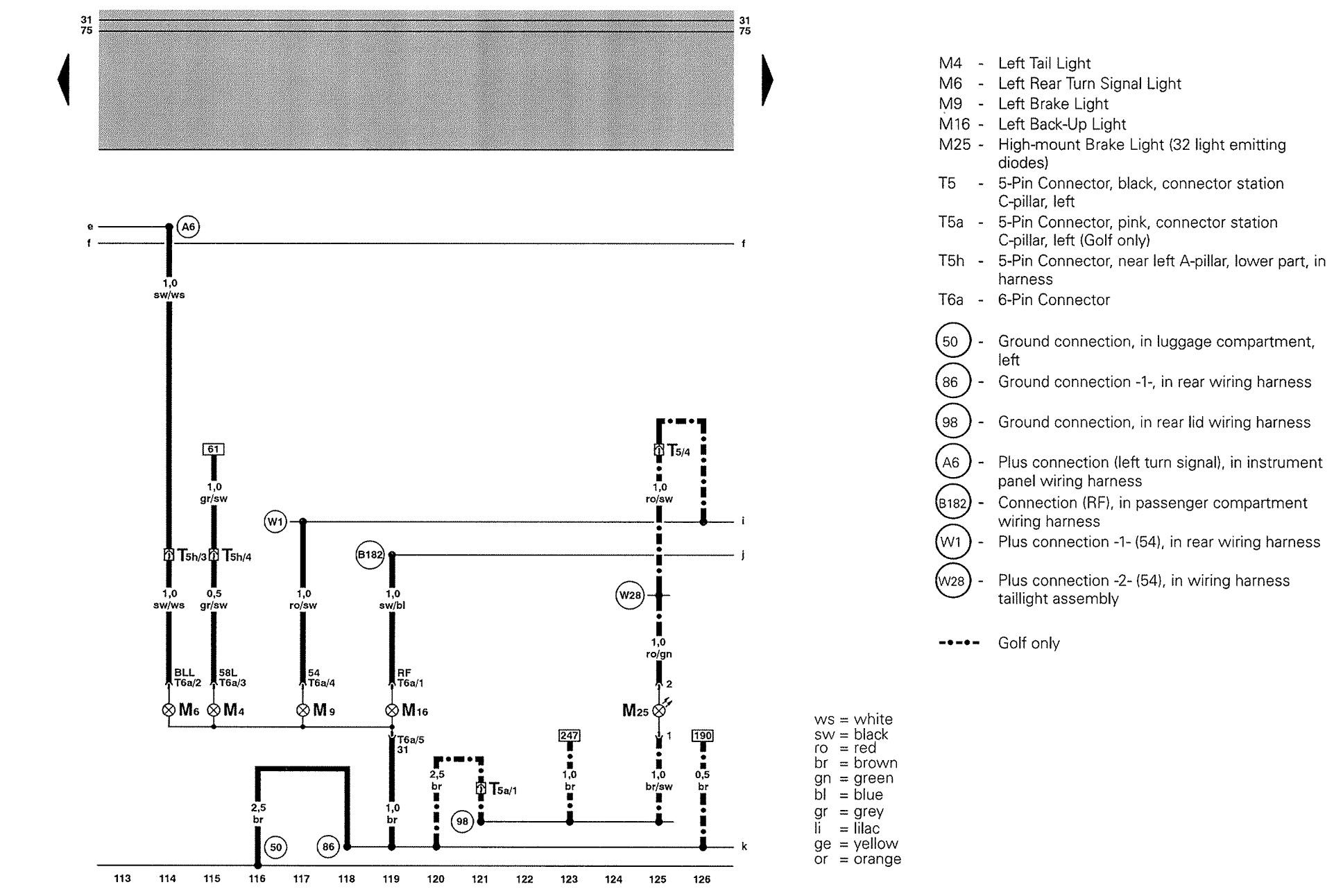

Version 1

Volkswagen Golf – wiring diagrams – reverse lamp

Volkswagen Golf – wiring diagrams – reverse lamp

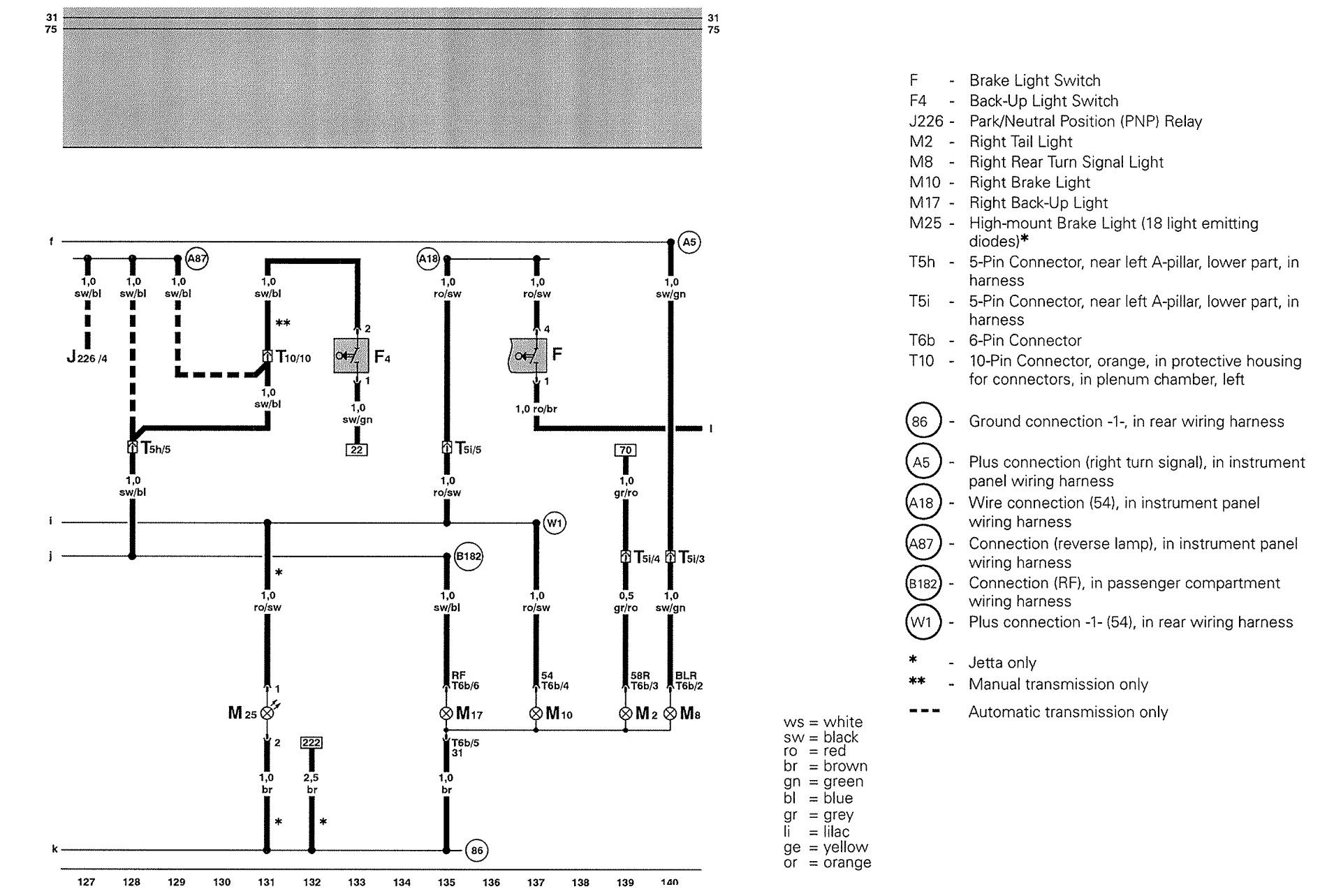

Version 2

Volkswagen Golf – wiring diagrams – reverse lamp

Volkswagen Golf – wiring diagrams – reverse lamp

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market
