Year of productions:  1990, 1991

HVAC Controls

Version 1

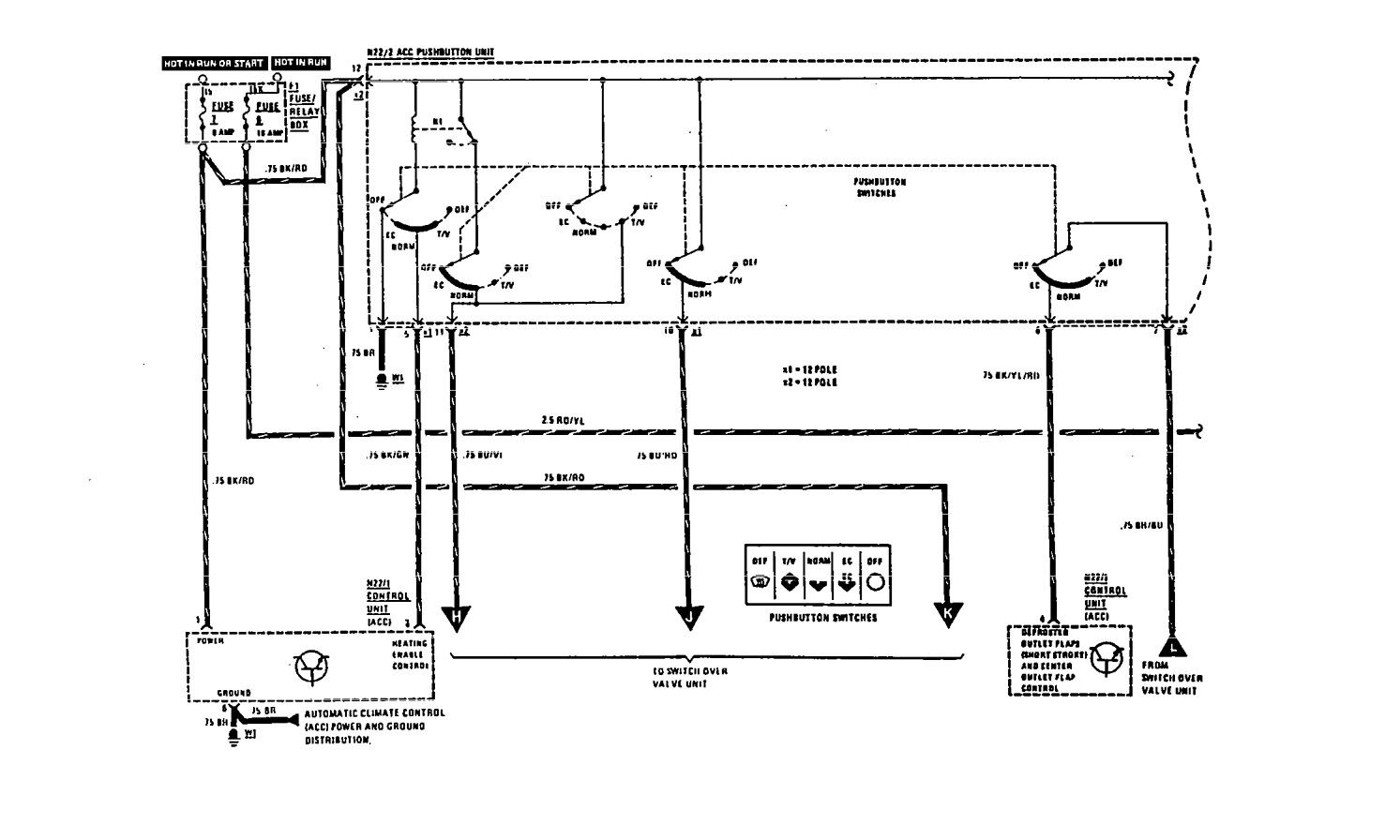

Mercedes Benz 560SEC - wiring diagram - HVAC controls (part 1)
Mercedes Benz 560SEL – wiring diagram – HVAC controls (part 1)

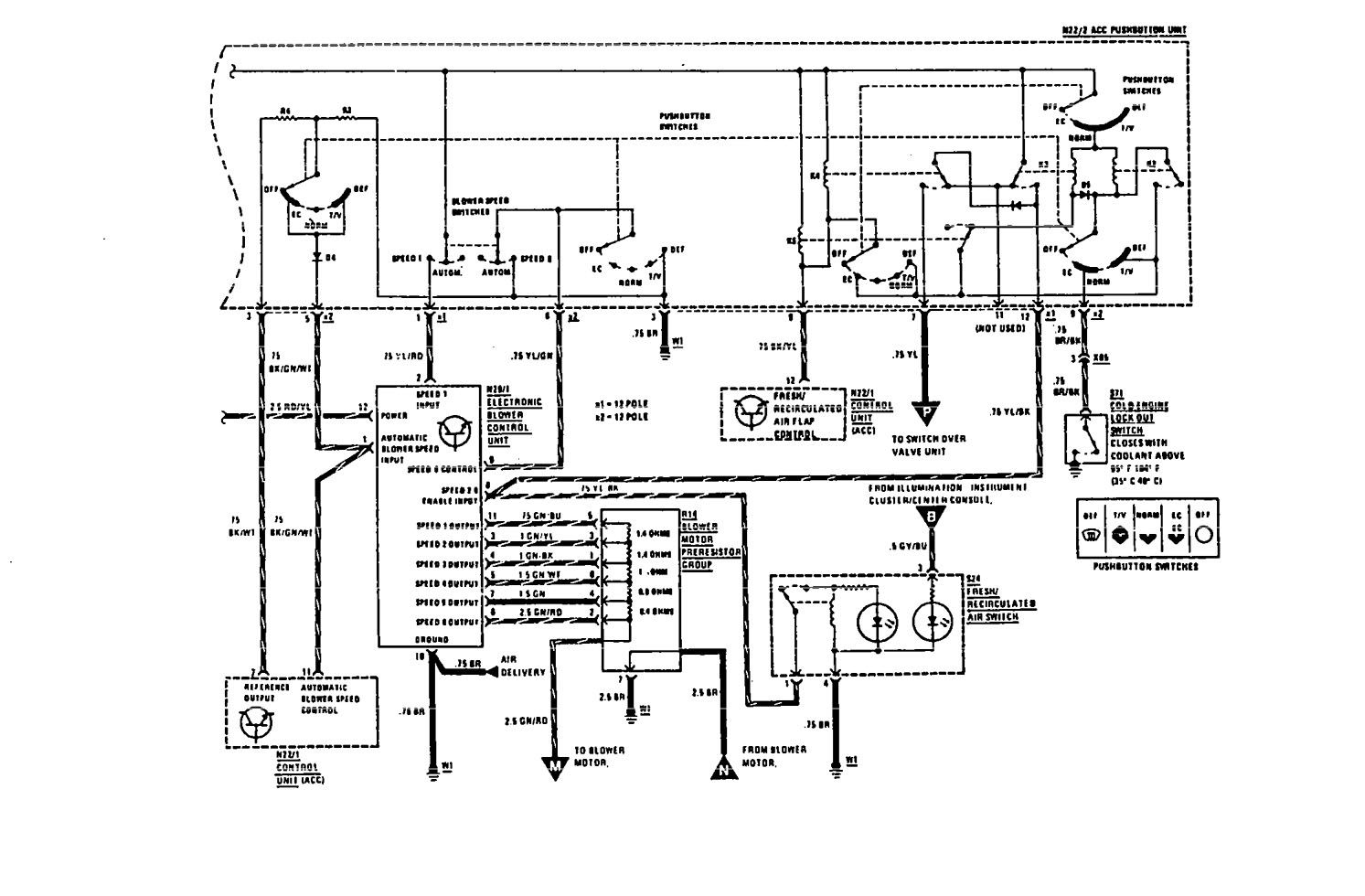

Mercedes Benz 560SEC - wiring diagram - HVAC controls (part 2)
Mercedes Benz 560SEL – wiring diagram – HVAC controls (part 2)

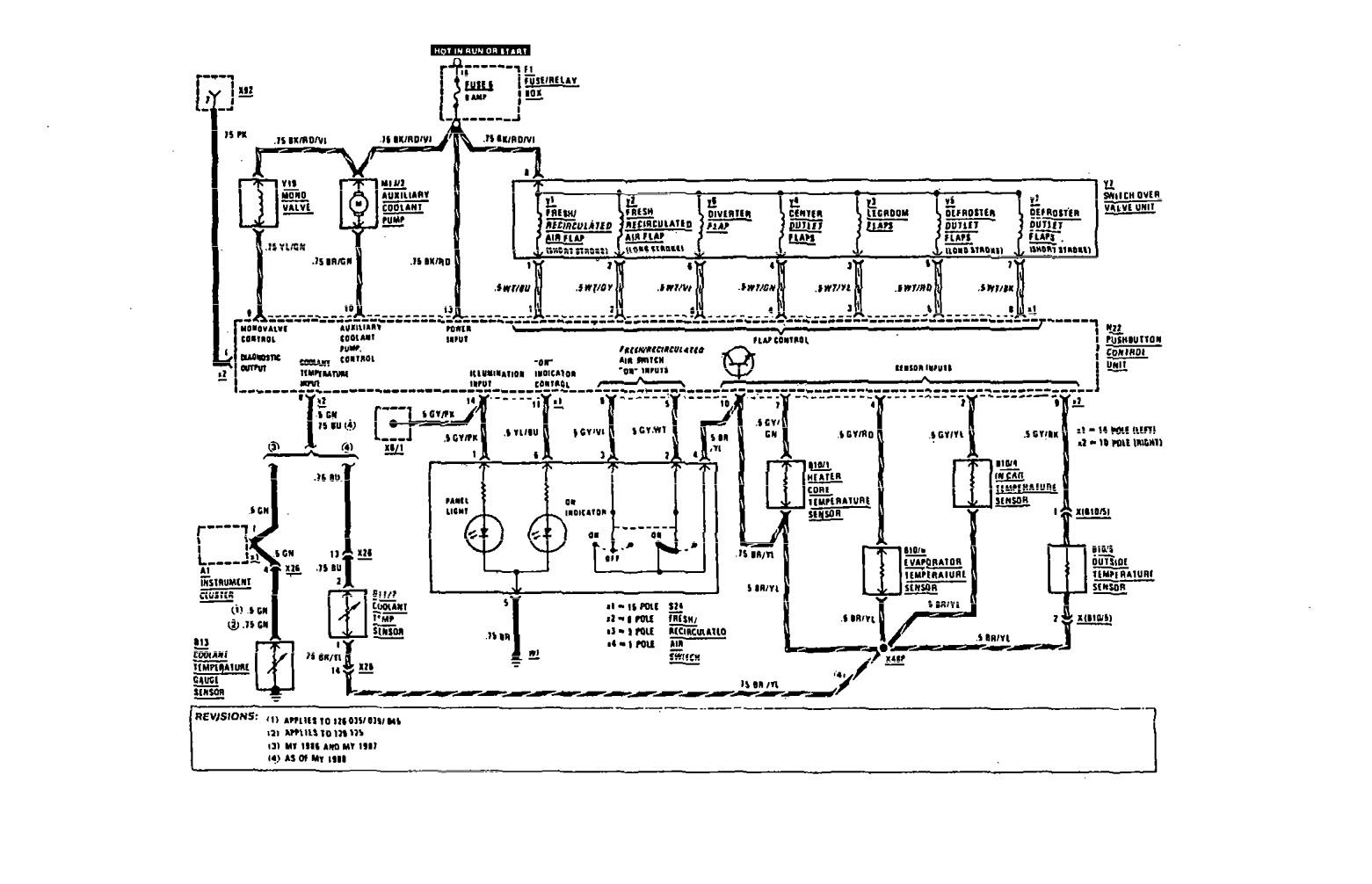

Mercedes Benz 560SEC - wiring diagram - HVAC controls (part 3)
Mercedes Benz 560SEL – wiring diagram – HVAC controls (part 3)

Version 2

Mercedes Benz 560SEC - wiring diagram - HVAC controls (part 1)
Mercedes Benz 560SEL – wiring diagram – HVAC controls (part 1)

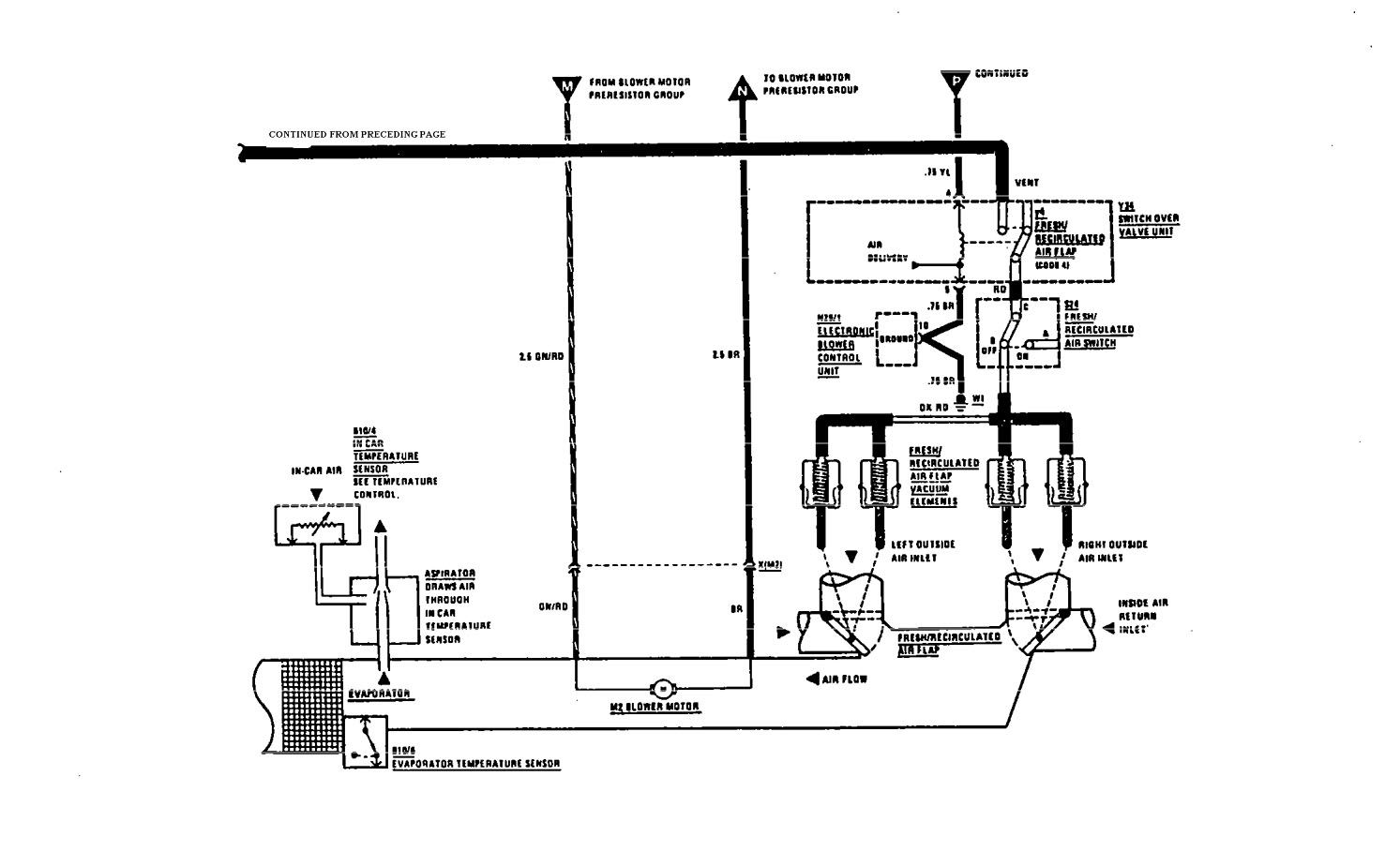

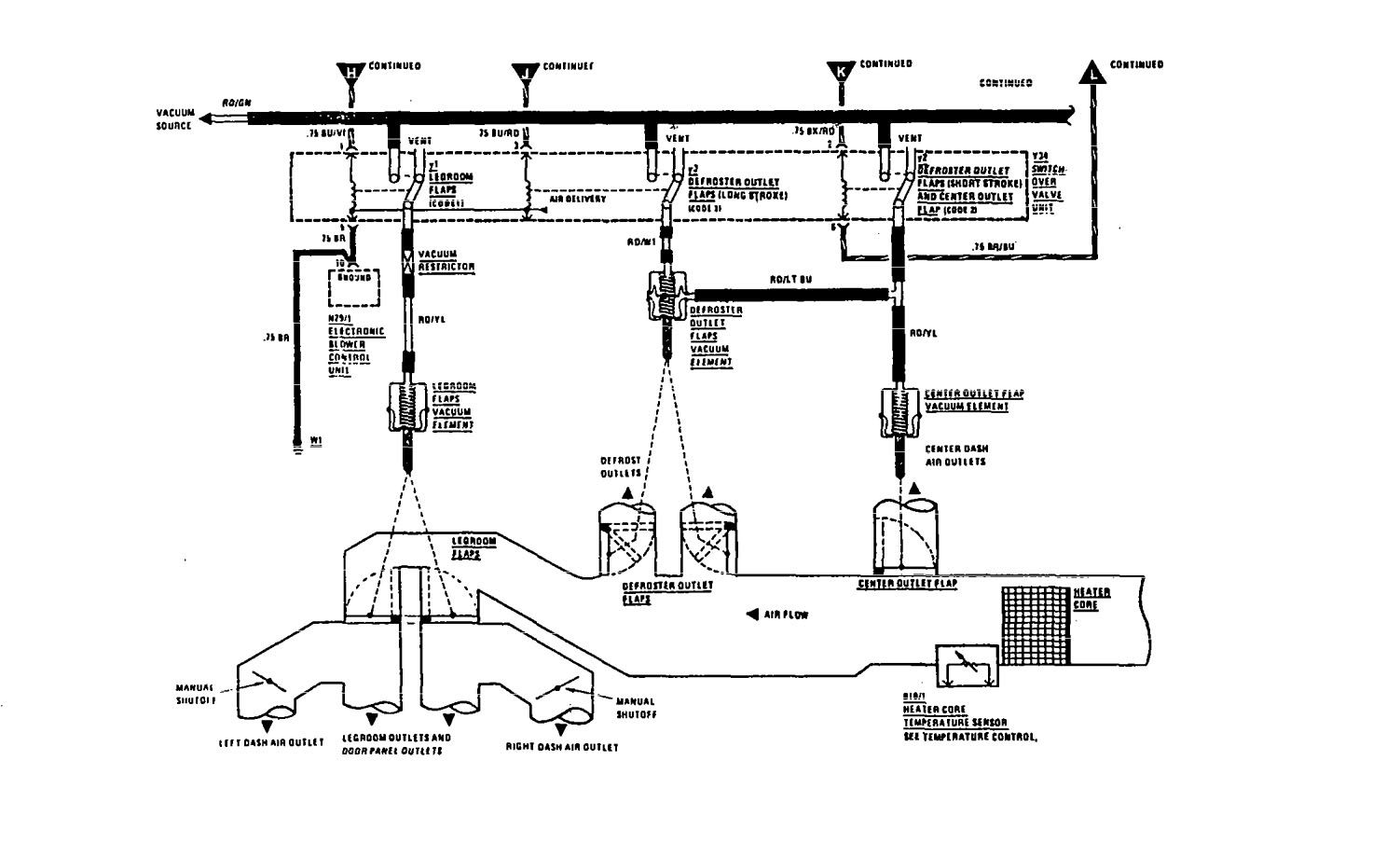

Mercedes Benz 560SEC - wiring diagram - HVAC controls (part 2)
Mercedes Benz 560SEL – wiring diagram – HVAC controls (part 2)

Version 3

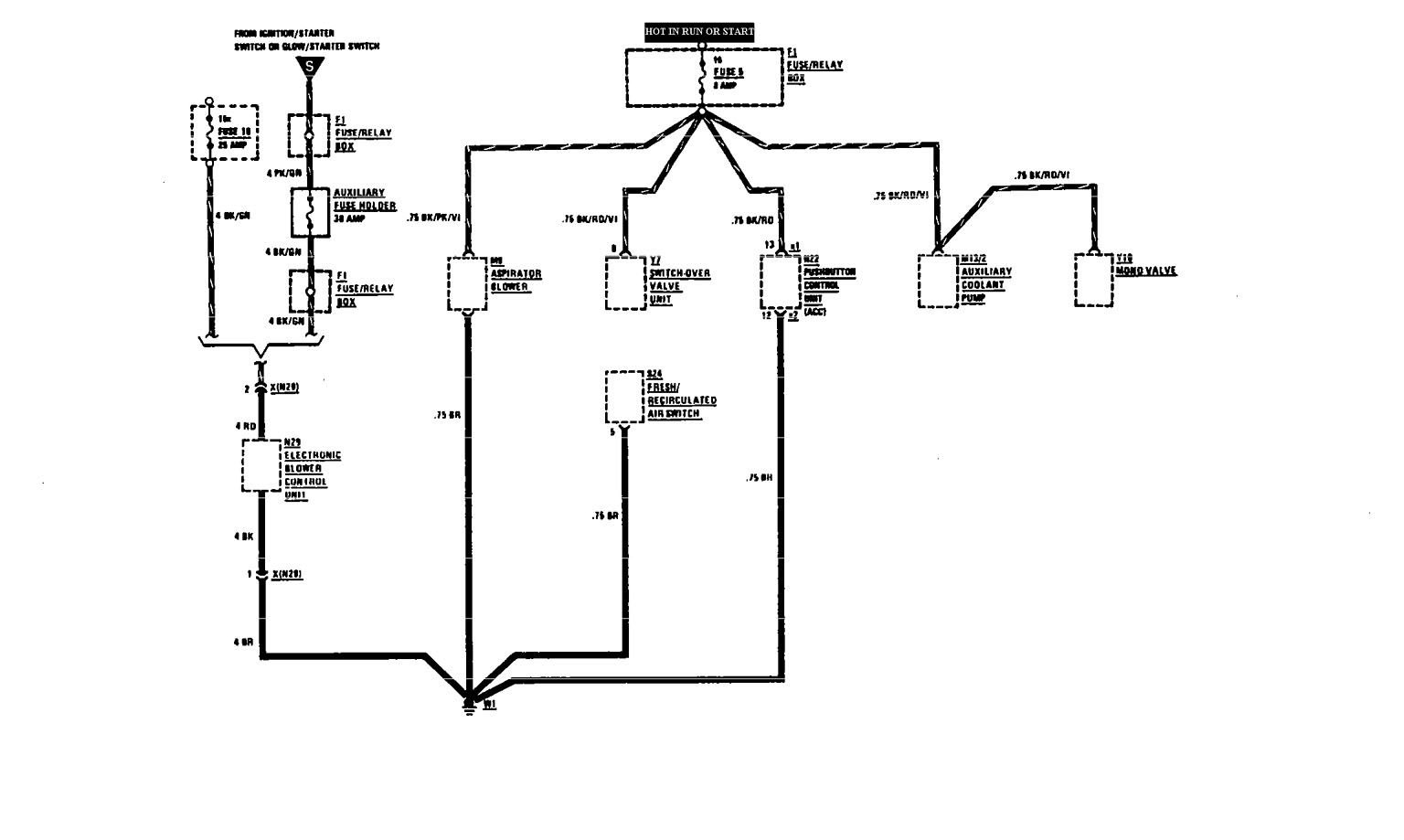

Mercedes Benz 560SEC - wiring diagram - HVAC controls
Mercedes Benz 560SEL – wiring diagram – HVAC controls

Version 4

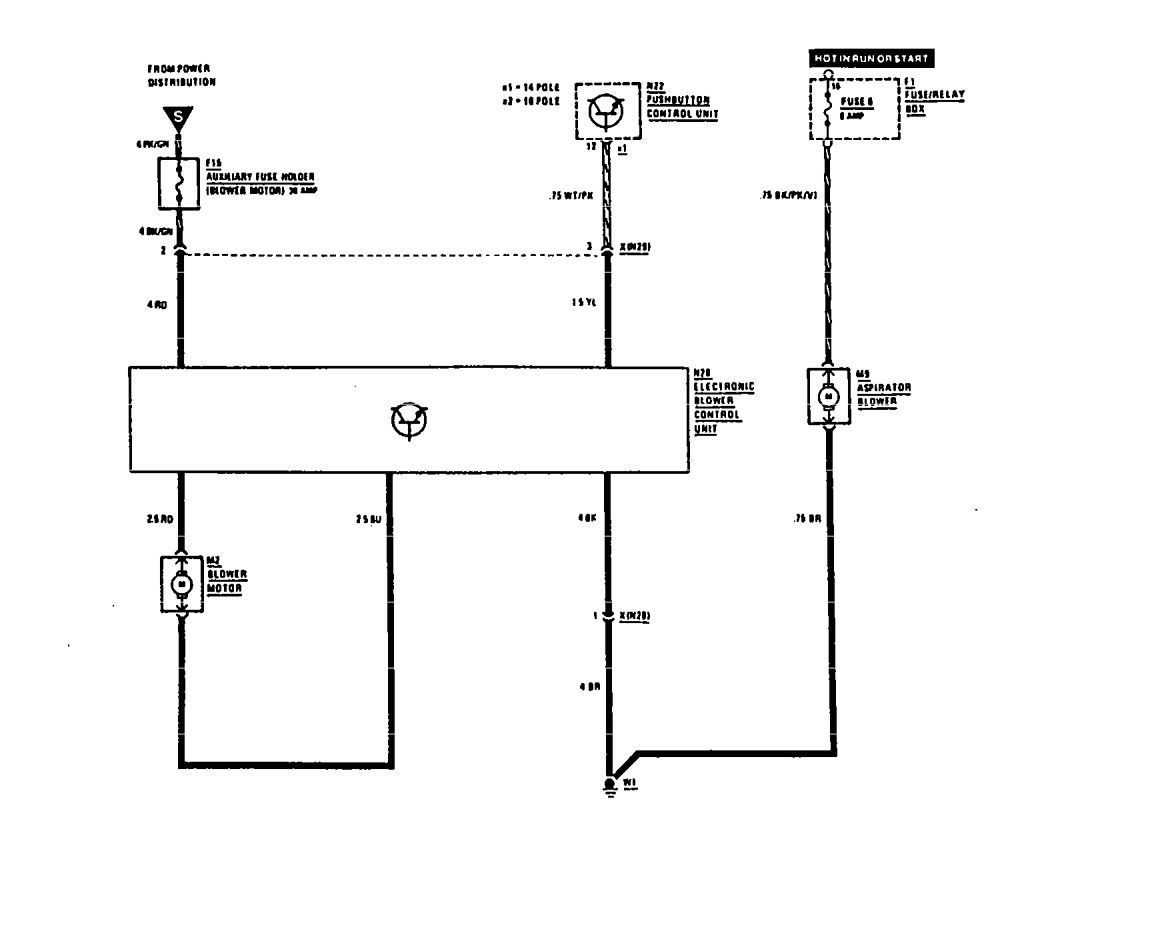

Mercedes Benz 560SEC - wiring diagram - HVAC controls
Mercedes Benz 560SEL – wiring diagram – HVAC controls

Version 5

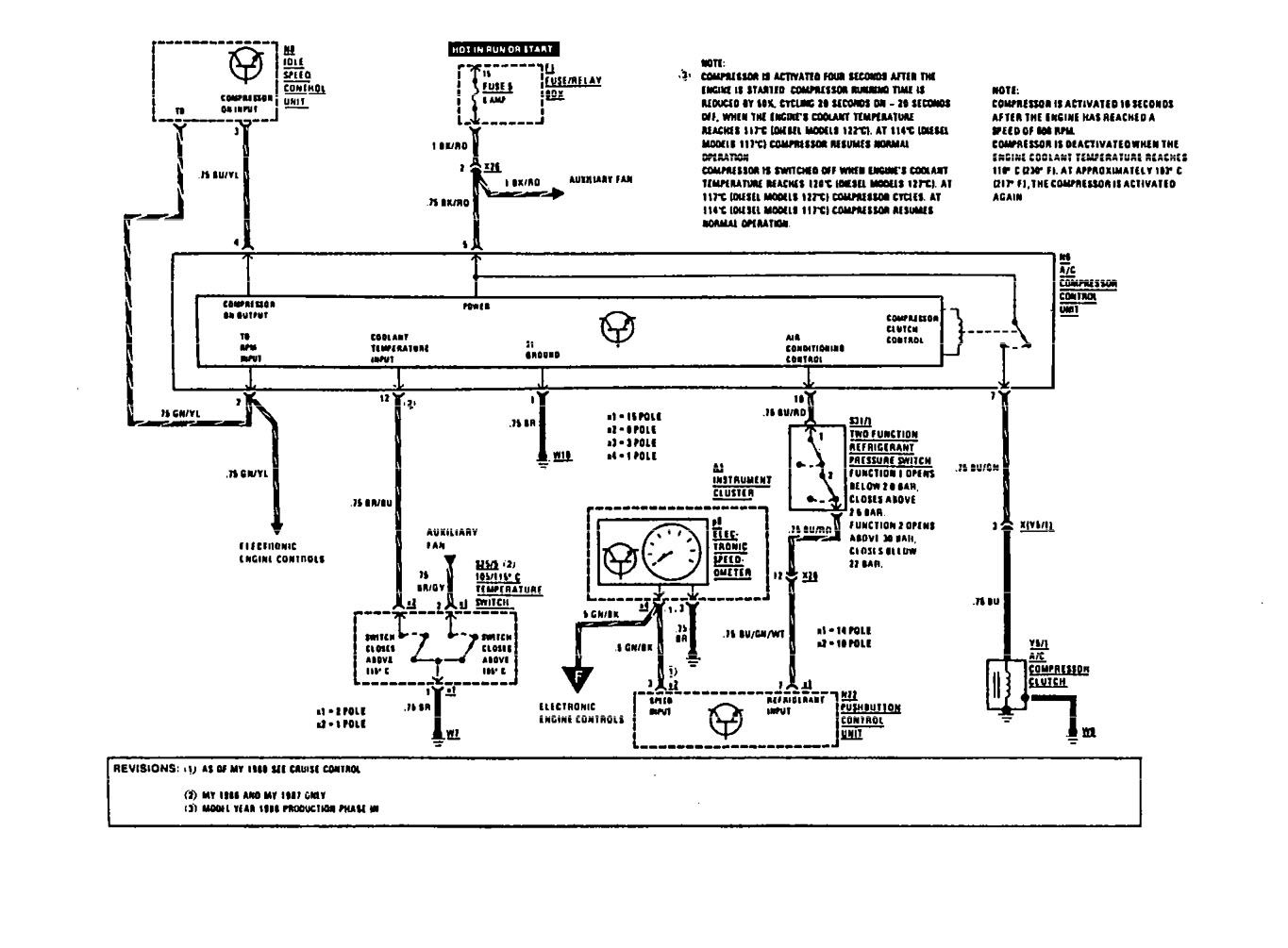

Mercedes Benz 560SEC - wiring diagram - HVAC controls
Mercedes Benz 560SEL – wiring diagram – HVAC controls

Version 6

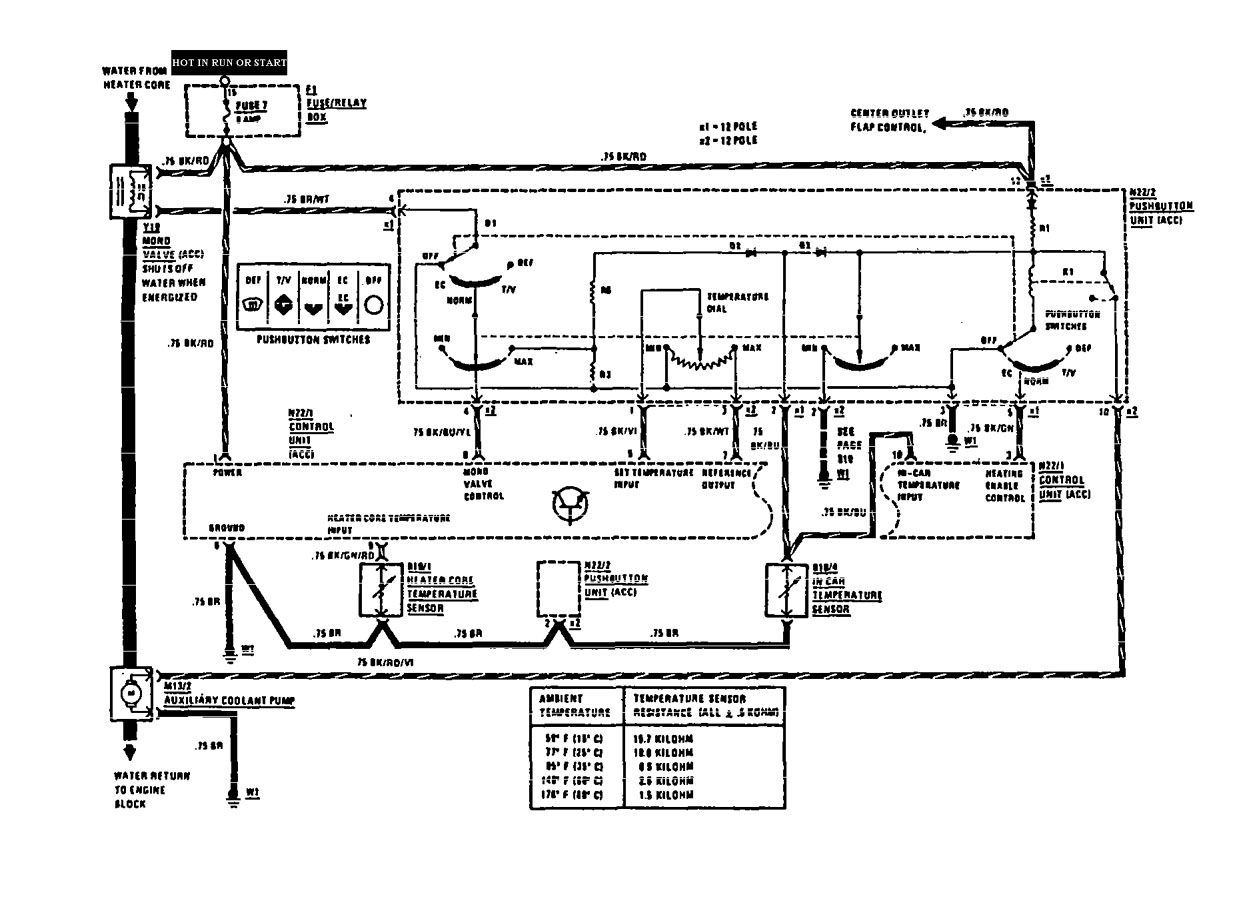

Mercedes Benz 560SEC - wiring diagram - HVAC controls
Mercedes Benz 560SEL – wiring diagram – HVAC controls

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
