Mercedes-Benz 560SEL (1990 – 1991) – wiring diagrams – headlamps

Mercedes-Benz 560SEL (1990 – 1991) – wiring diagrams – headlamps

Year of productions:  1990, 1991

Headlamps

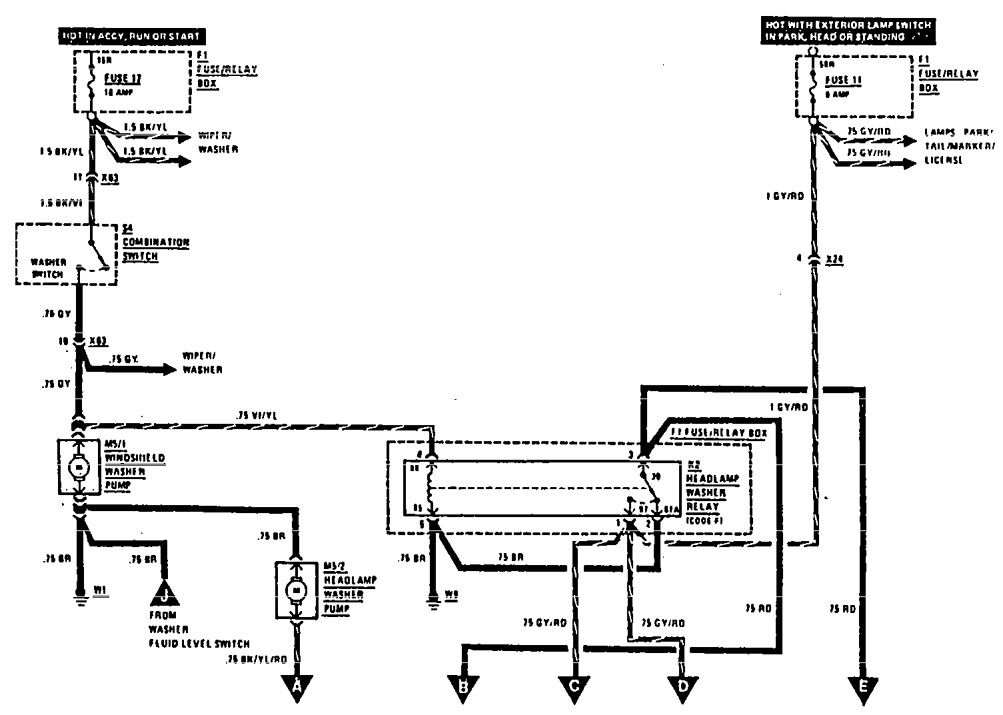

Mercedes-Benz 300SE - wiring diagram - headlamps (part 1)

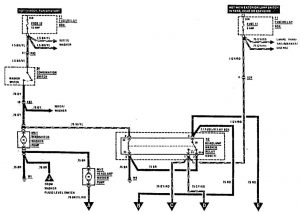

Mercedes-Benz 560SEL – wiring diagram – headlamps (part 1)

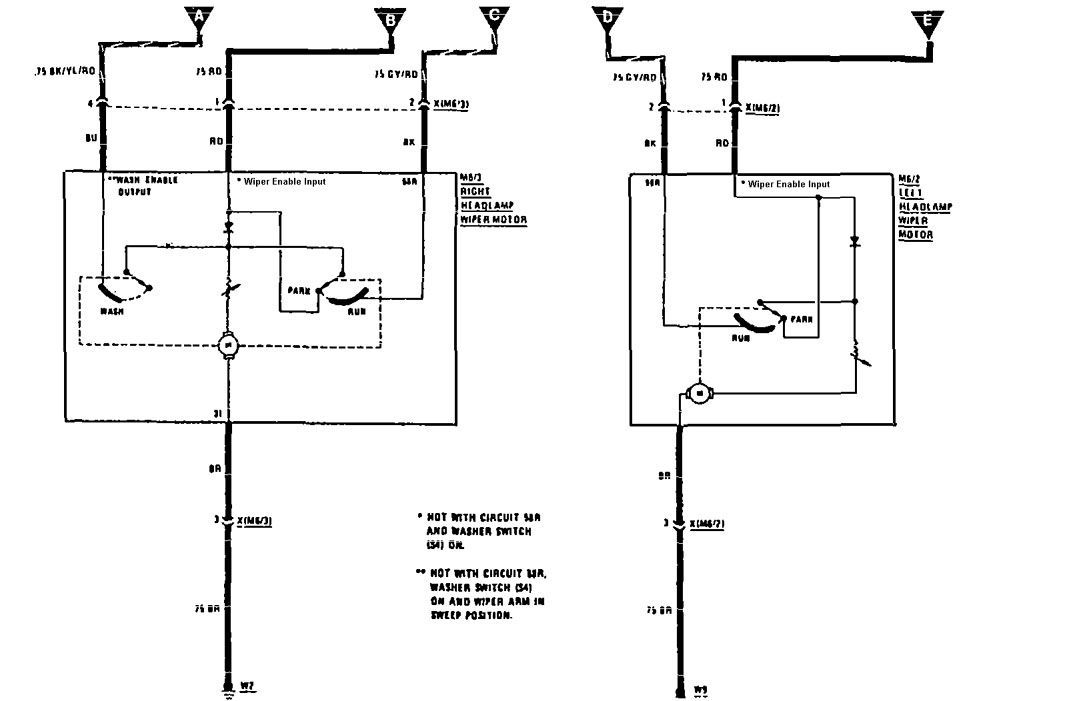

Mercedes-Benz 300SE - wiring diagram - headlamps (part 2)
Mercedes-Benz 560SEL – wiring diagram – headlamps (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
