Mercedes-Benz 400E (1992 – 1993) – wiring diagrams – charging system

Mercedes-Benz 400E (1992 – 1993) – wiring diagrams – charging system

Year of productions:  1992, 1993

Charging system

Version 1

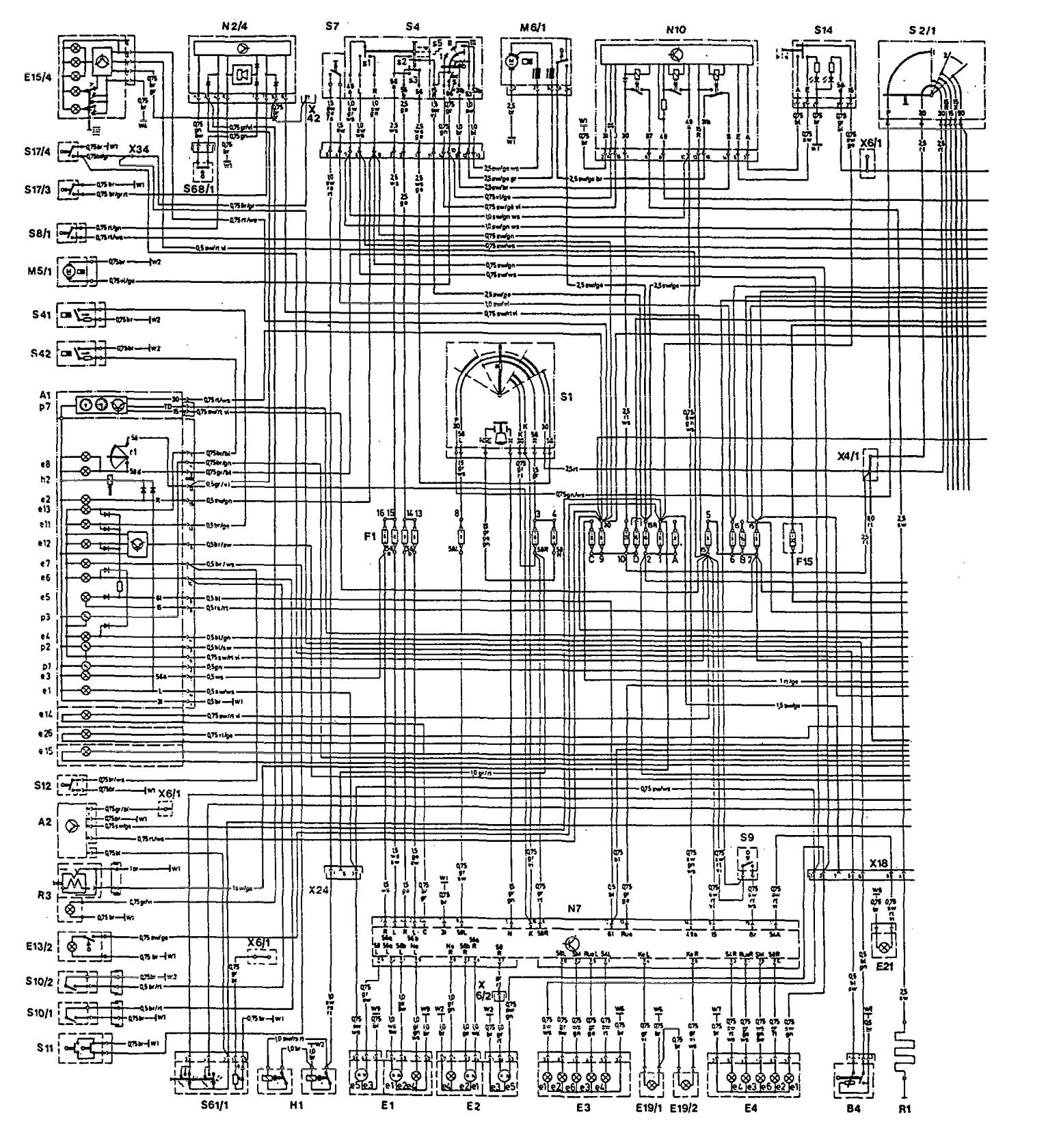

Mercedes-Benz 300E - wiring diagram - charging system (part 1)
Mercedes-Benz 400E – wiring diagram – charging system (part 1)

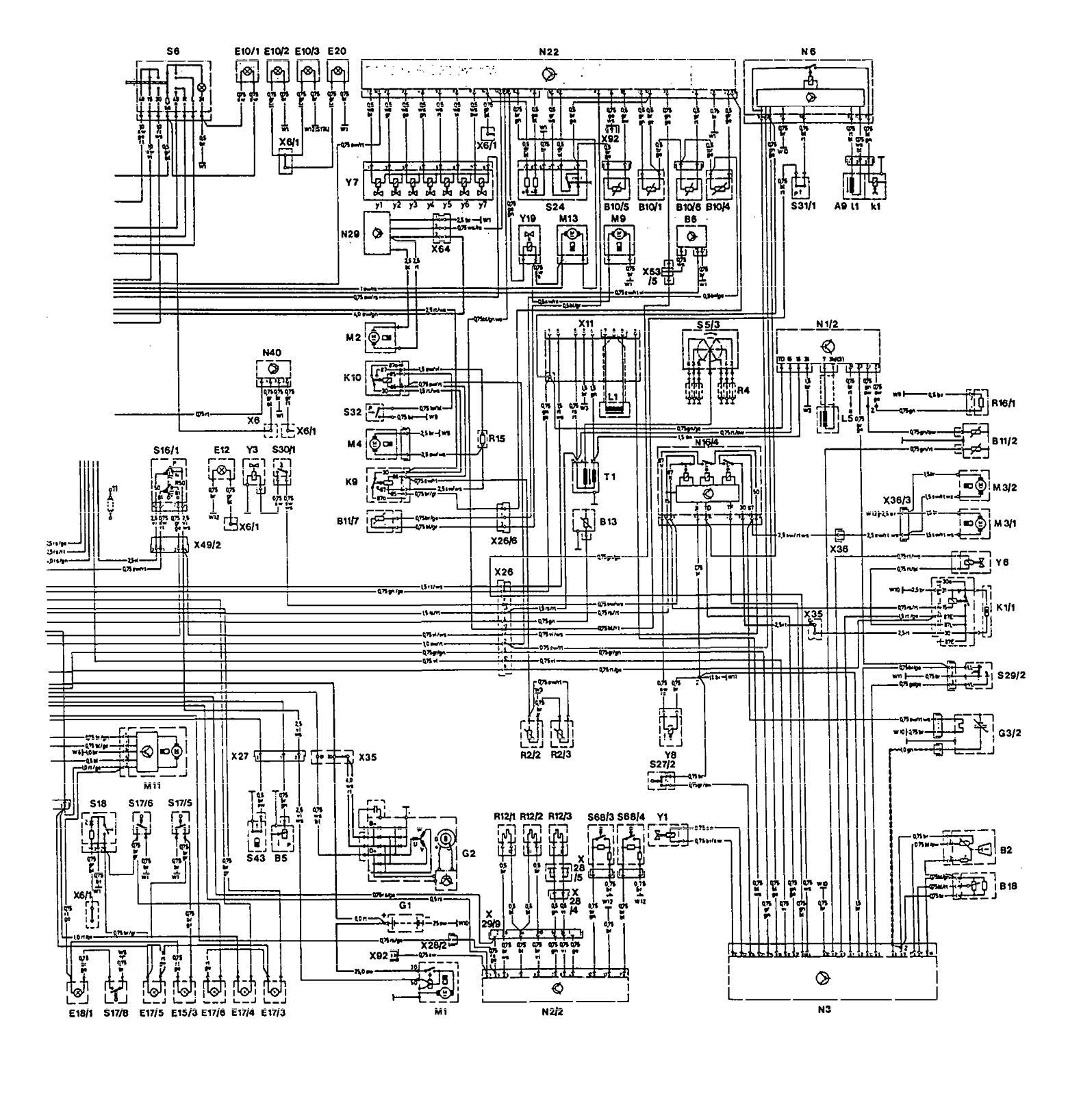

Mercedes-Benz 300E - wiring diagram - charging system (part 2)
Mercedes-Benz 400E – wiring diagram – charging system (part 2)

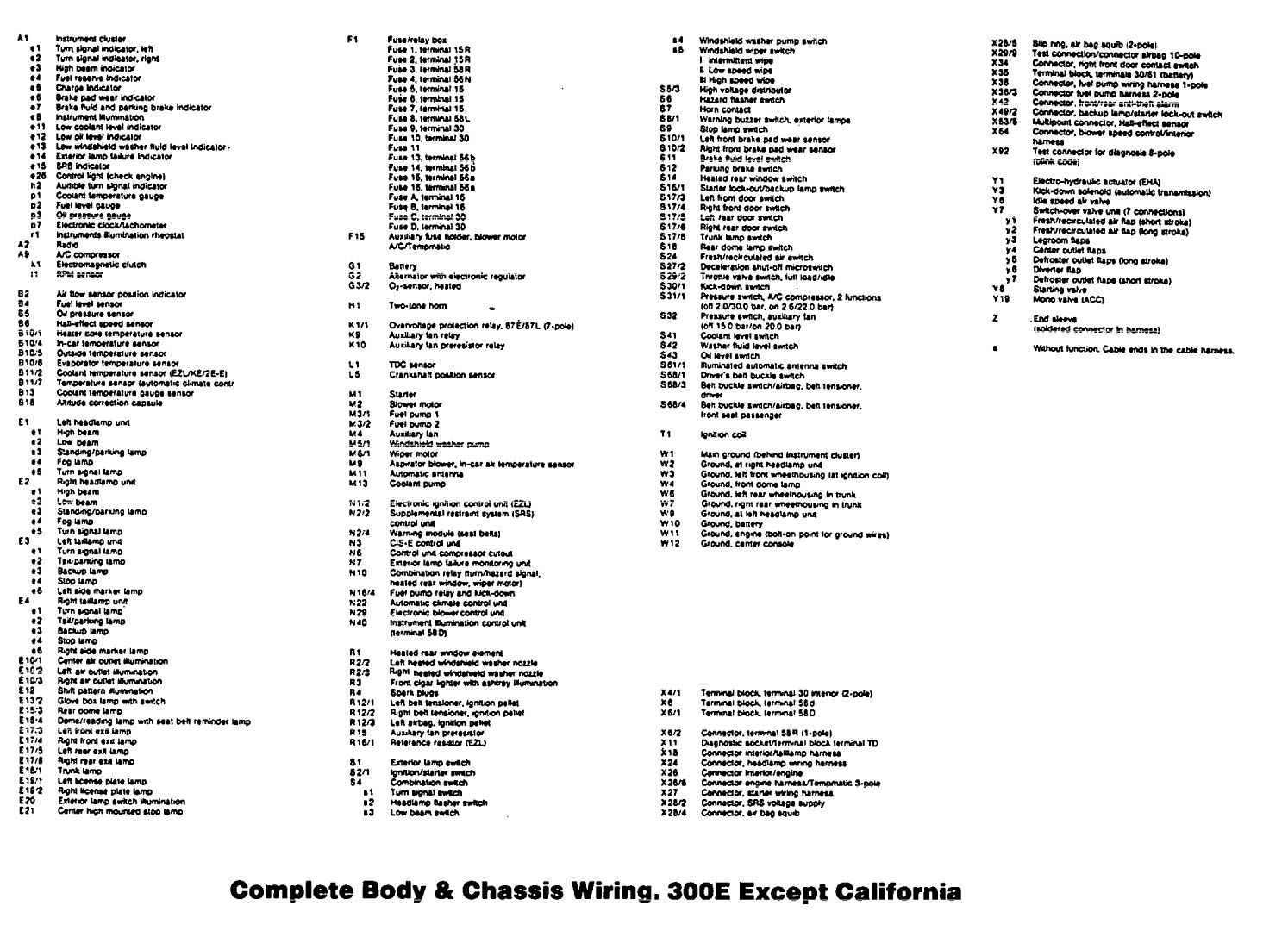

Mercedes-Benz 300E - wiring diagram - charging system (part 3)
Mercedes-Benz 400E – wiring diagram – charging system (part 3)

Version 2

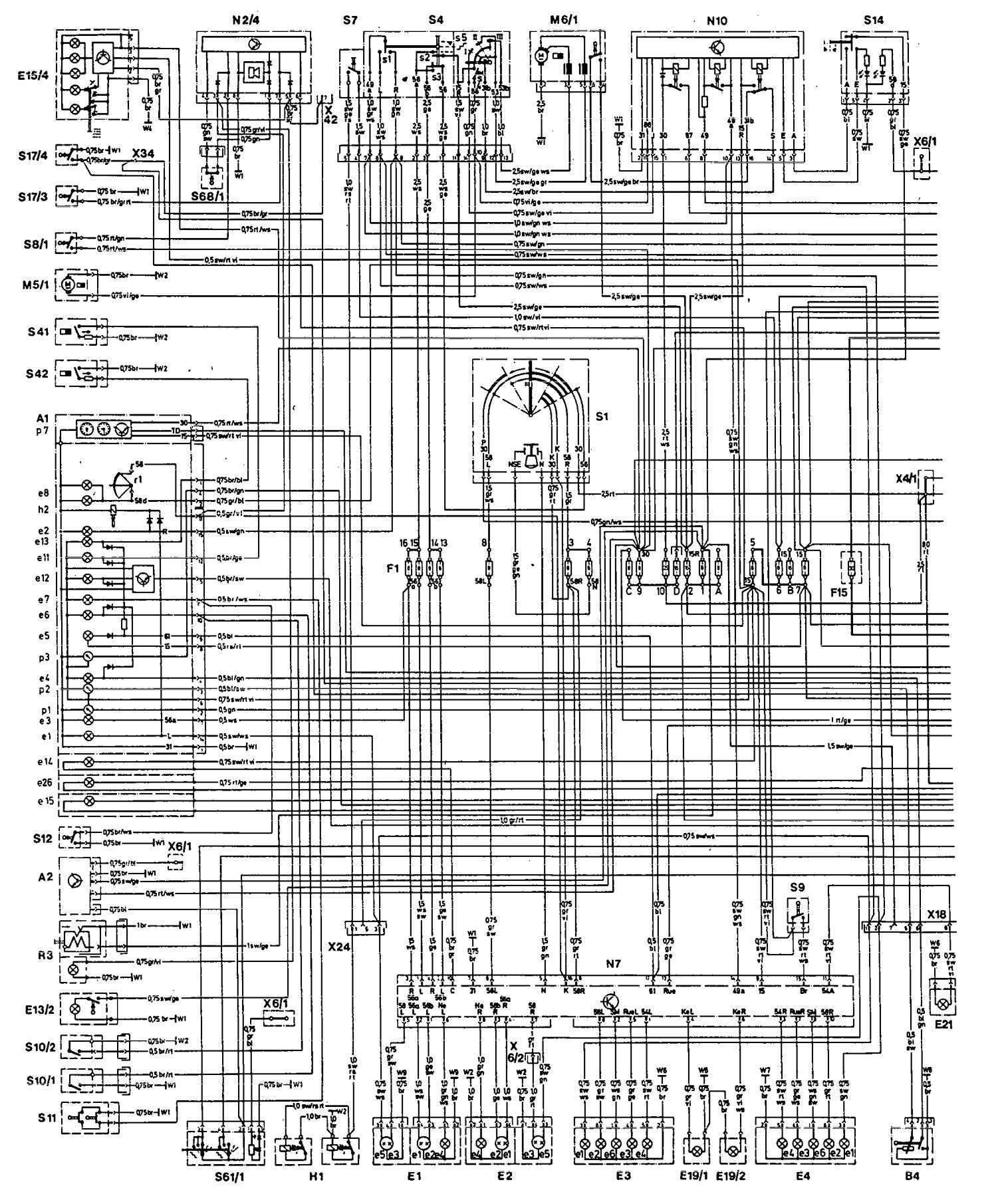

Mercedes-Benz 300E - wiring diagram - charging system (part 1)
Mercedes-Benz 400E – wiring diagram – charging system (part 1)

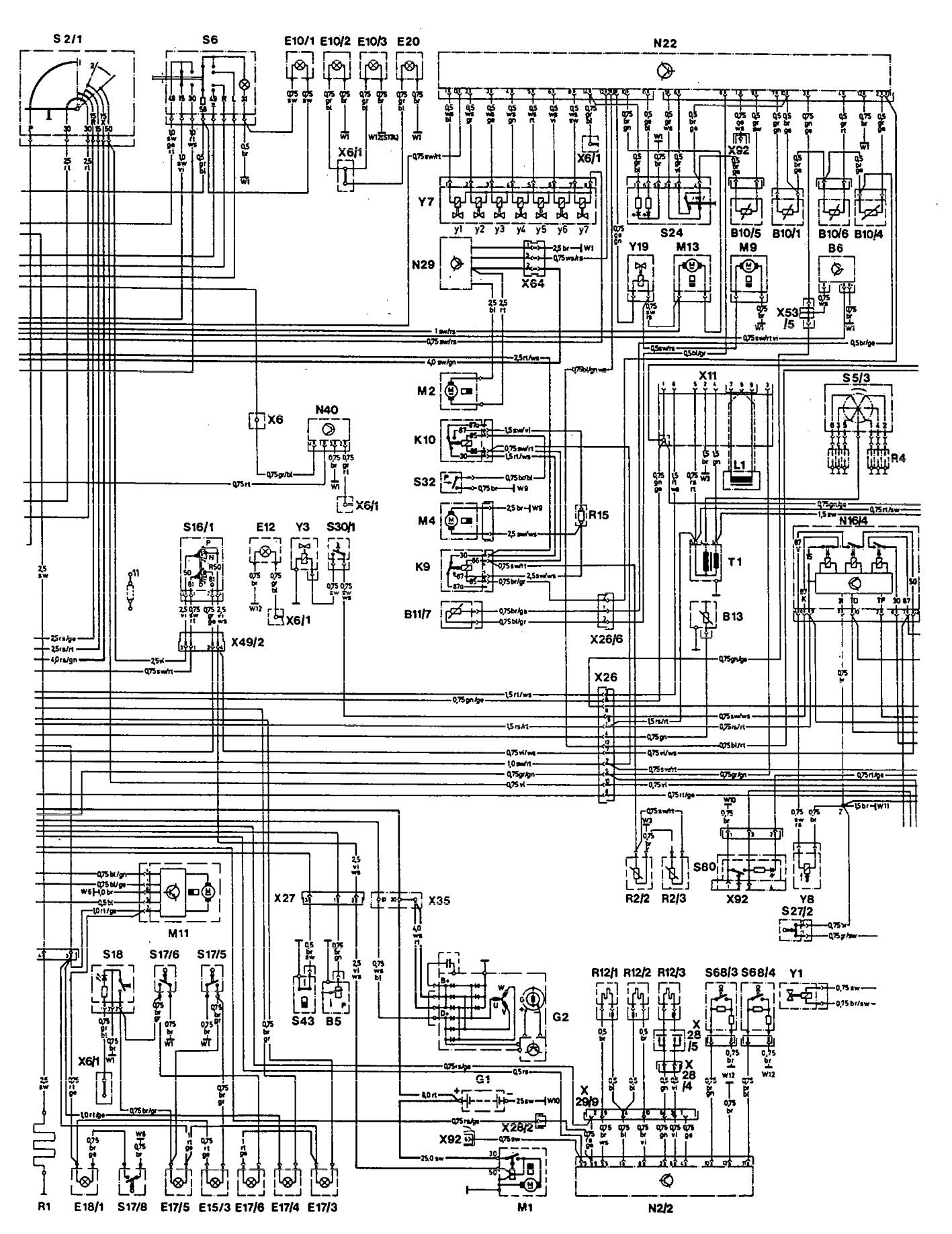

Mercedes-Benz 300E - wiring diagram - charging system (part 2)
Mercedes-Benz 400E – wiring diagram – charging system (part 2)

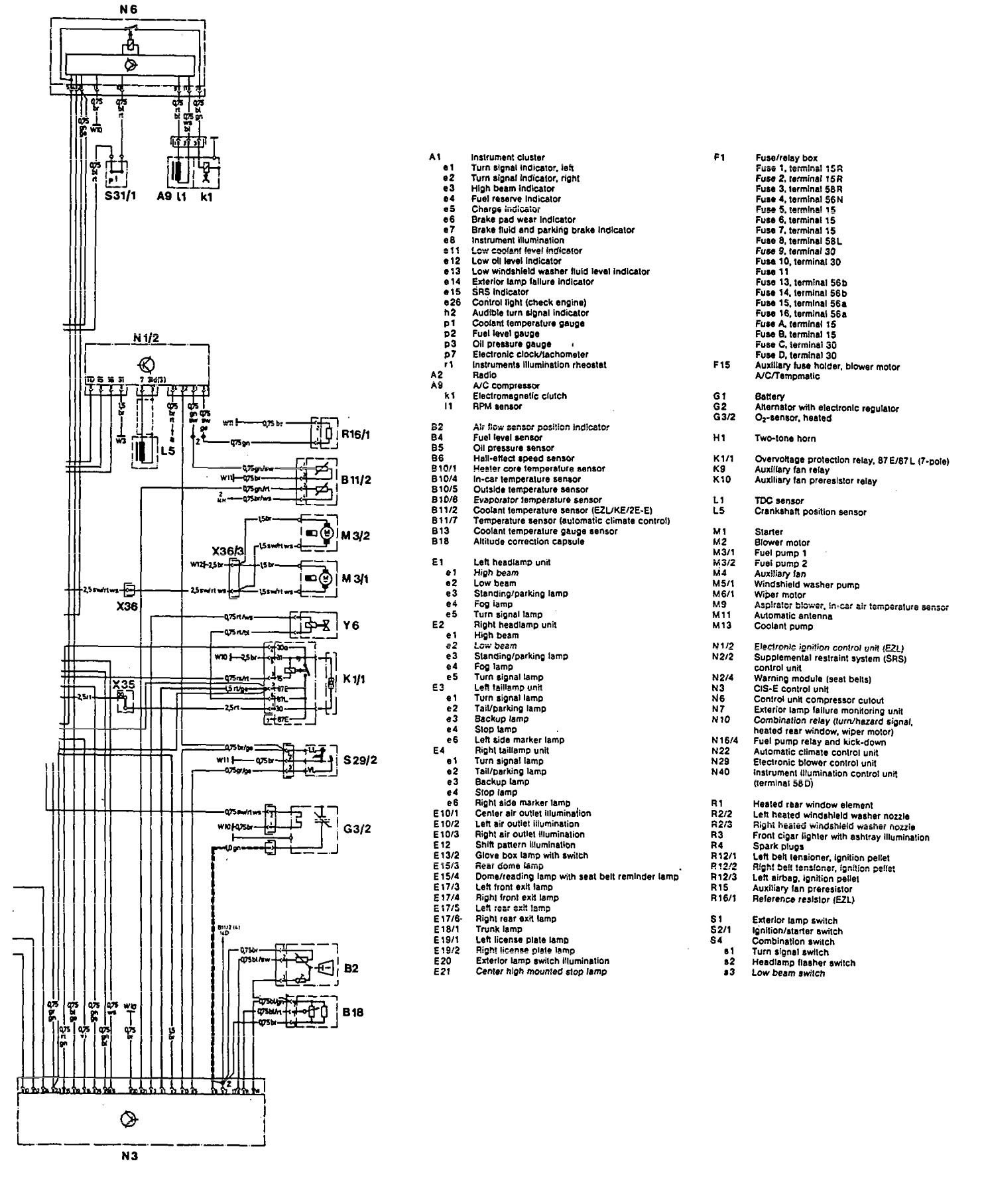

Mercedes-Benz 300E - wiring diagram - charging system (part 3)
Mercedes-Benz 400E – wiring diagram – charging system (part 3)

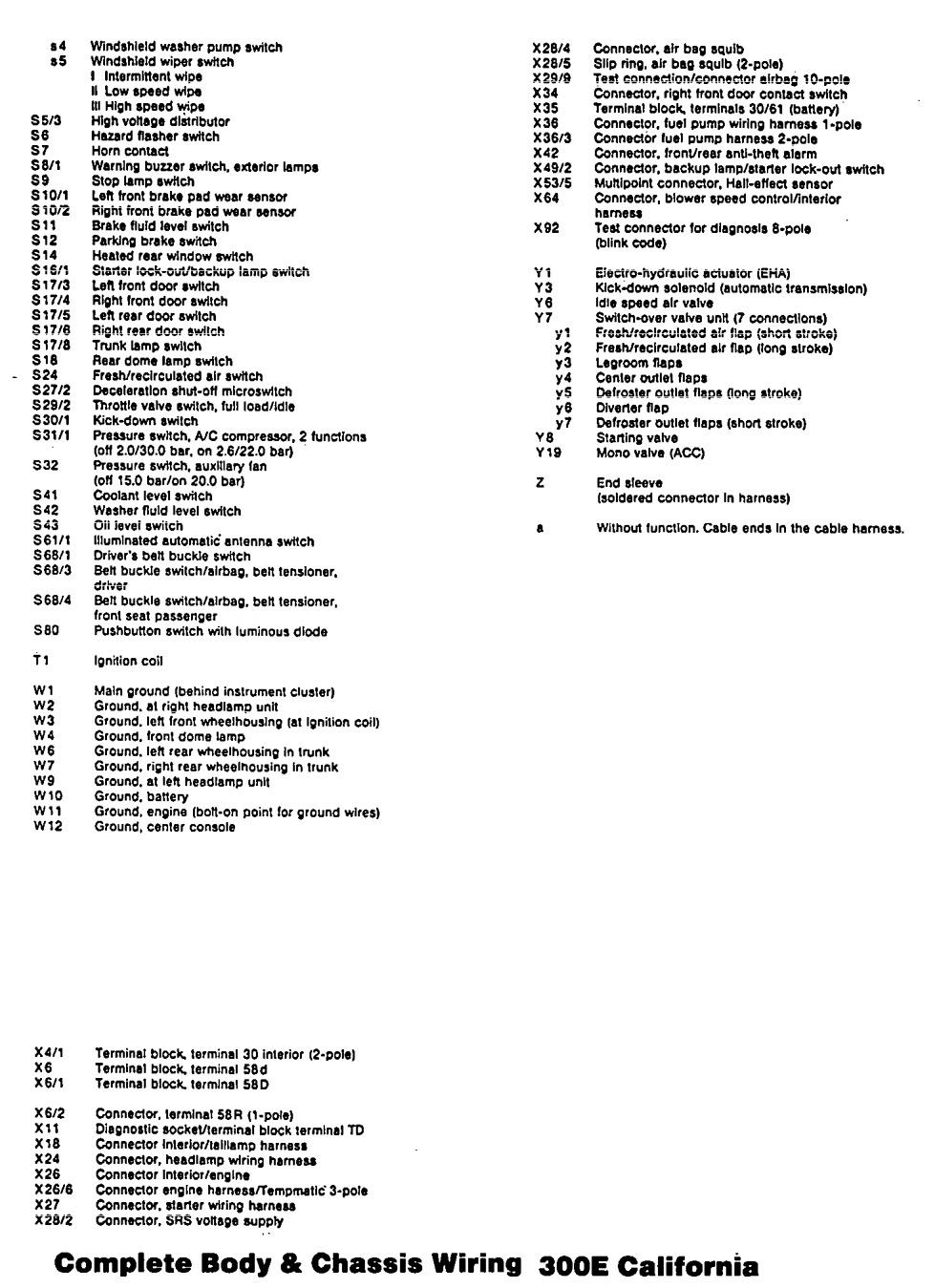

Mercedes-Benz 300E - wiring diagram - charging system (part 4)
Mercedes-Benz 400E – wiring diagram – charging system (part 4)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
