Mercedes-Benz 300TE (1992 – 1993) – wiring diagrams – HVAC controls

Mercedes-Benz 300TE (1992 – 1993) – wiring diagrams – HVAC controls

Year of productions:  1992, 1993

HVAC controls

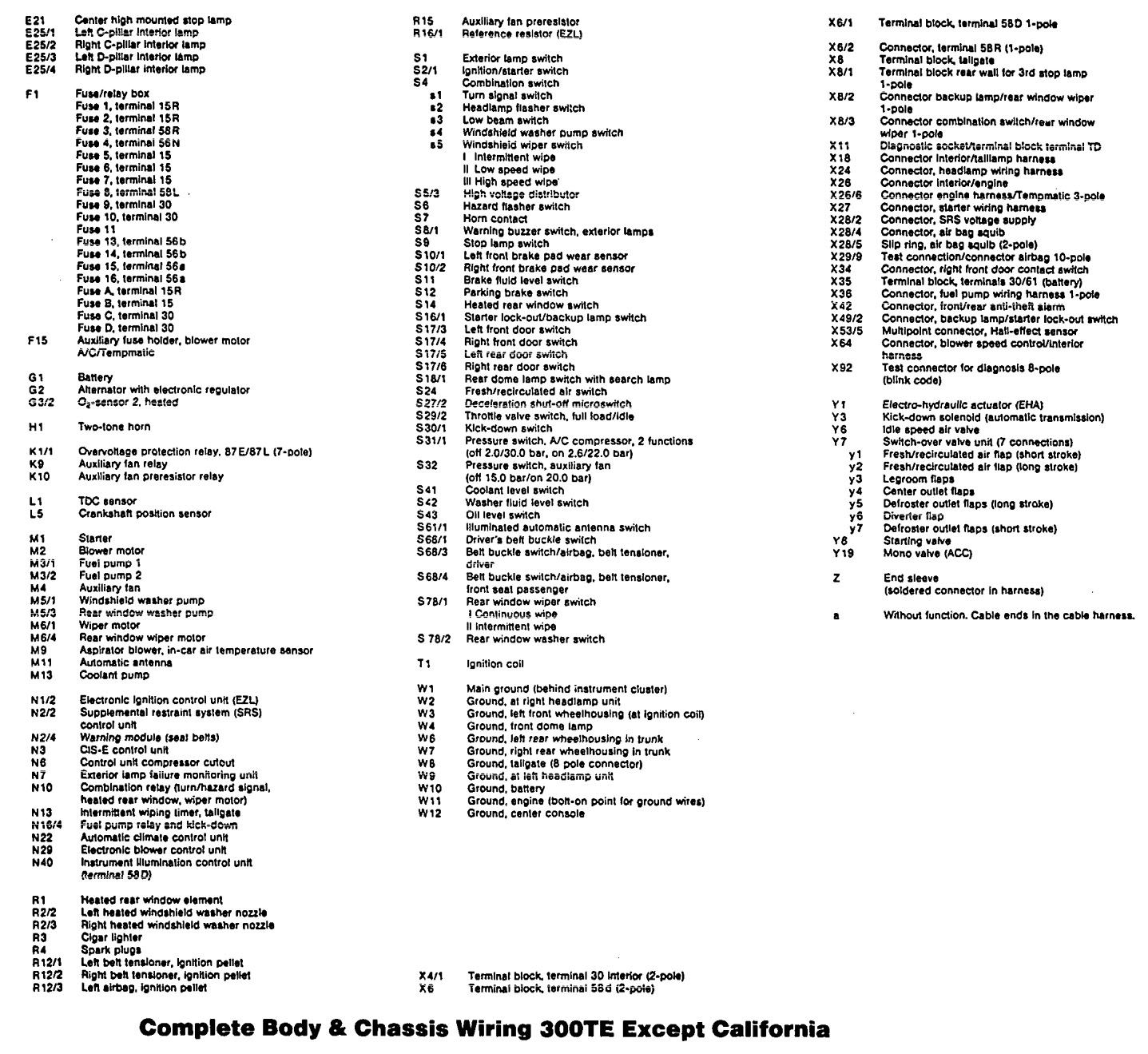

Version 1

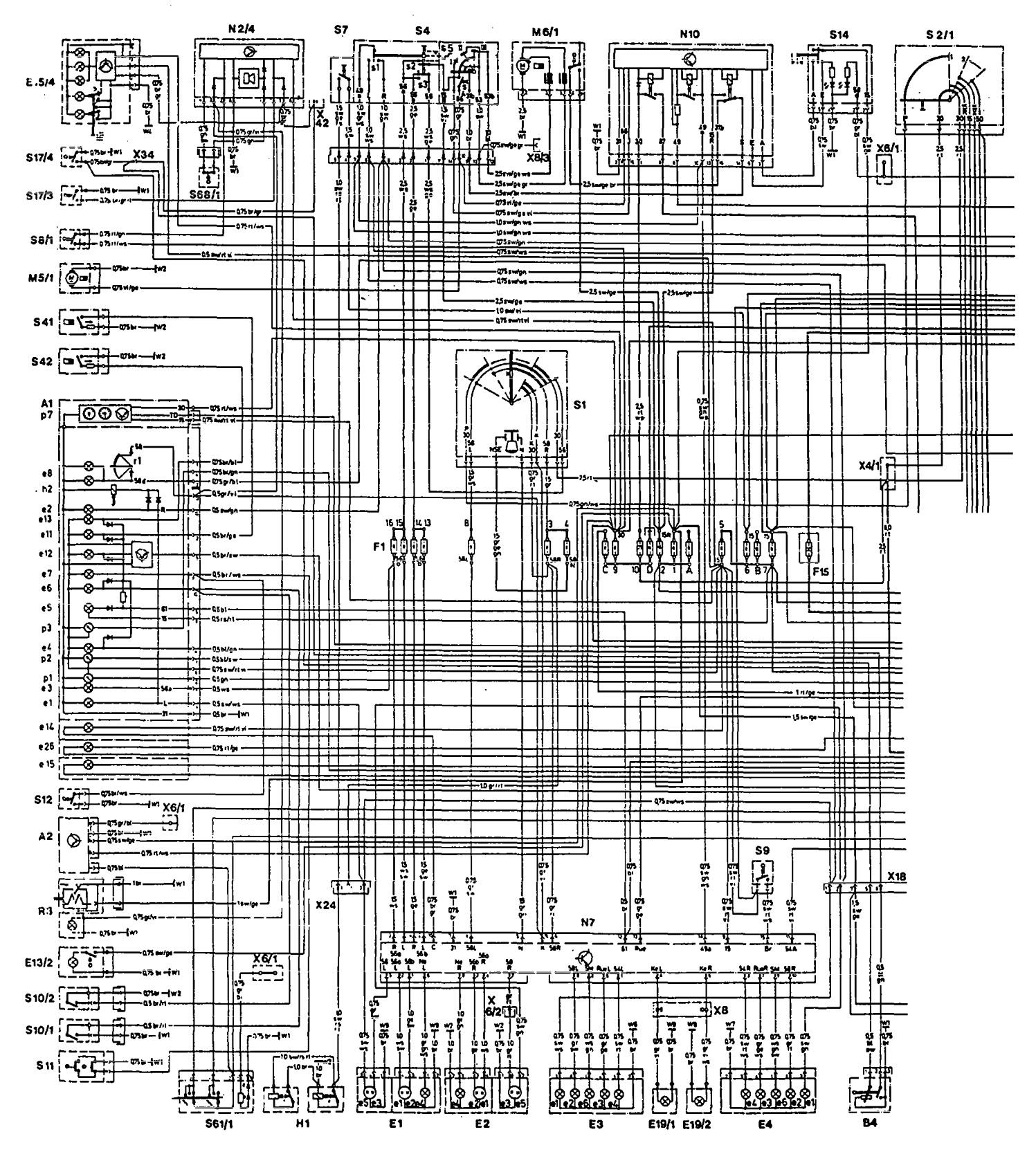

Mercedes Benz - 300TE - wiring diagram - HVAC controls (part 1)
Mercedes Benz – 300TE – wiring diagram – HVAC controls (part 1)

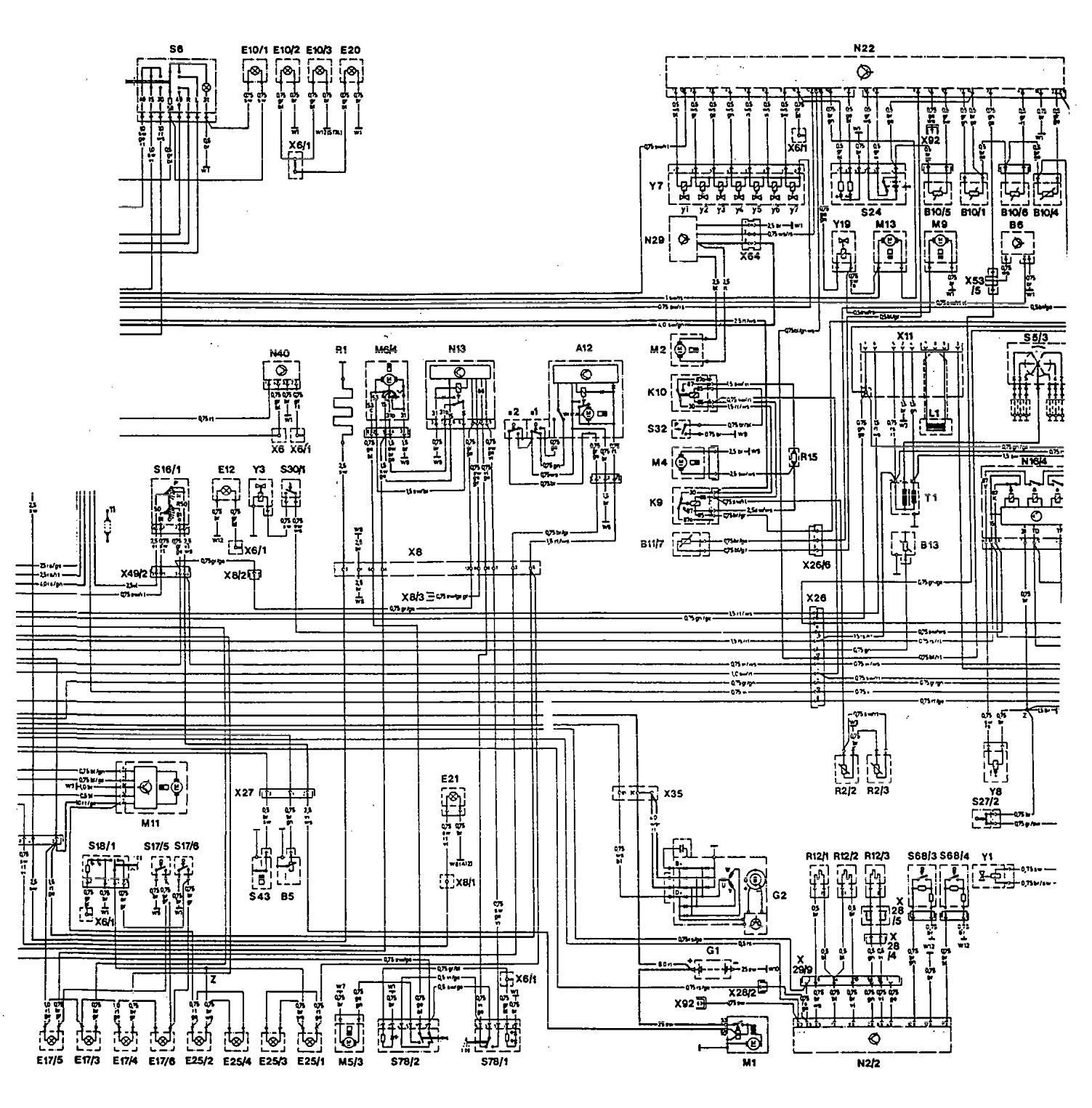

Mercedes Benz - 300TE - wiring diagram - HVAC controls (part 2)
Mercedes Benz – 300TE – wiring diagram – HVAC controls (part 2)

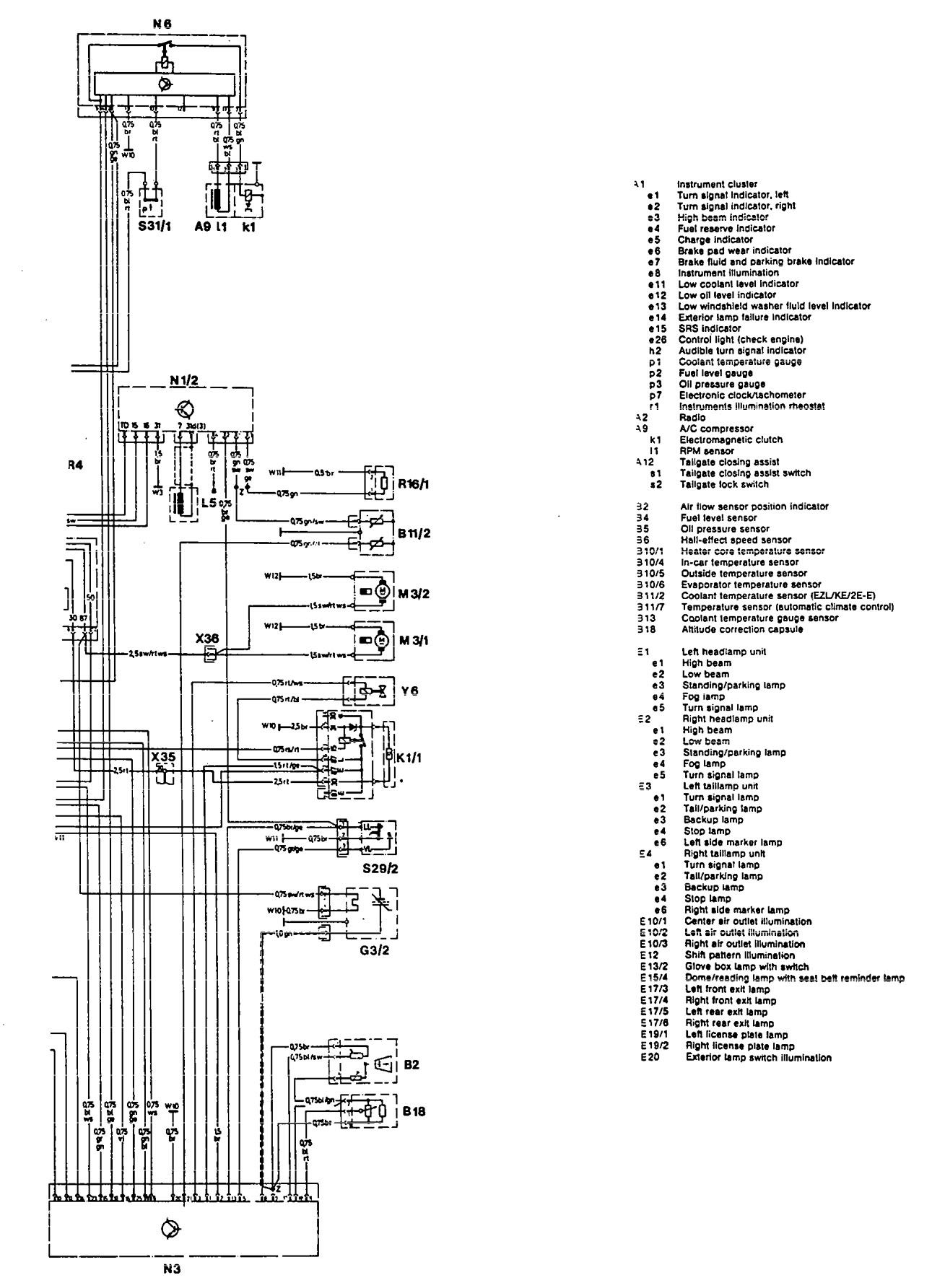

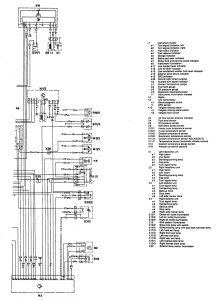

Mercedes Benz - 300TE - wiring diagram - HVAC controls (part 3)
Mercedes Benz – 300TE – wiring diagram – HVAC controls (part 3)
Mercedes Benz - 300TE - wiring diagram - HVAC controls (part 4)
Mercedes Benz – 300TE – wiring diagram – HVAC controls (part 4)

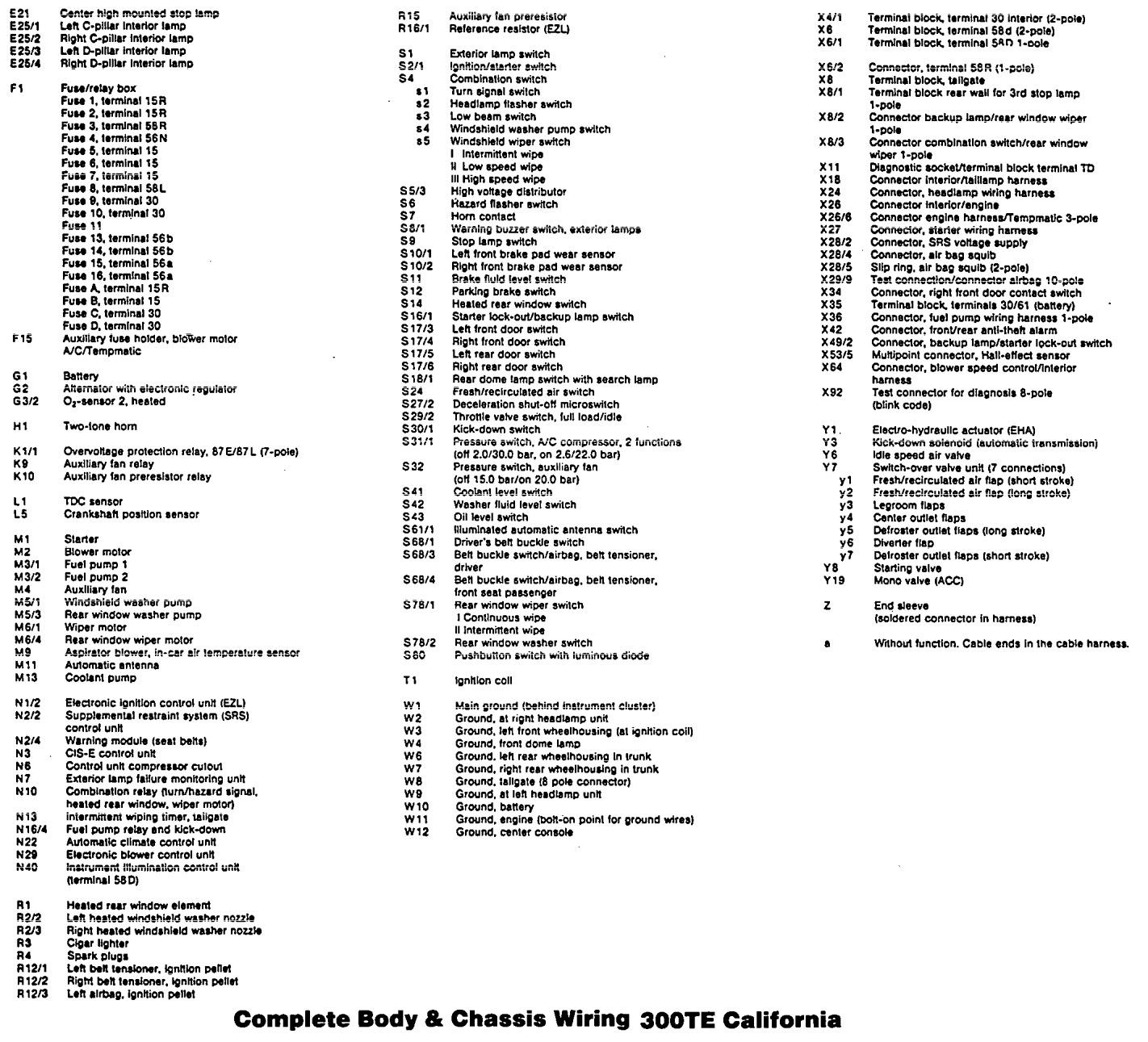

Version 2

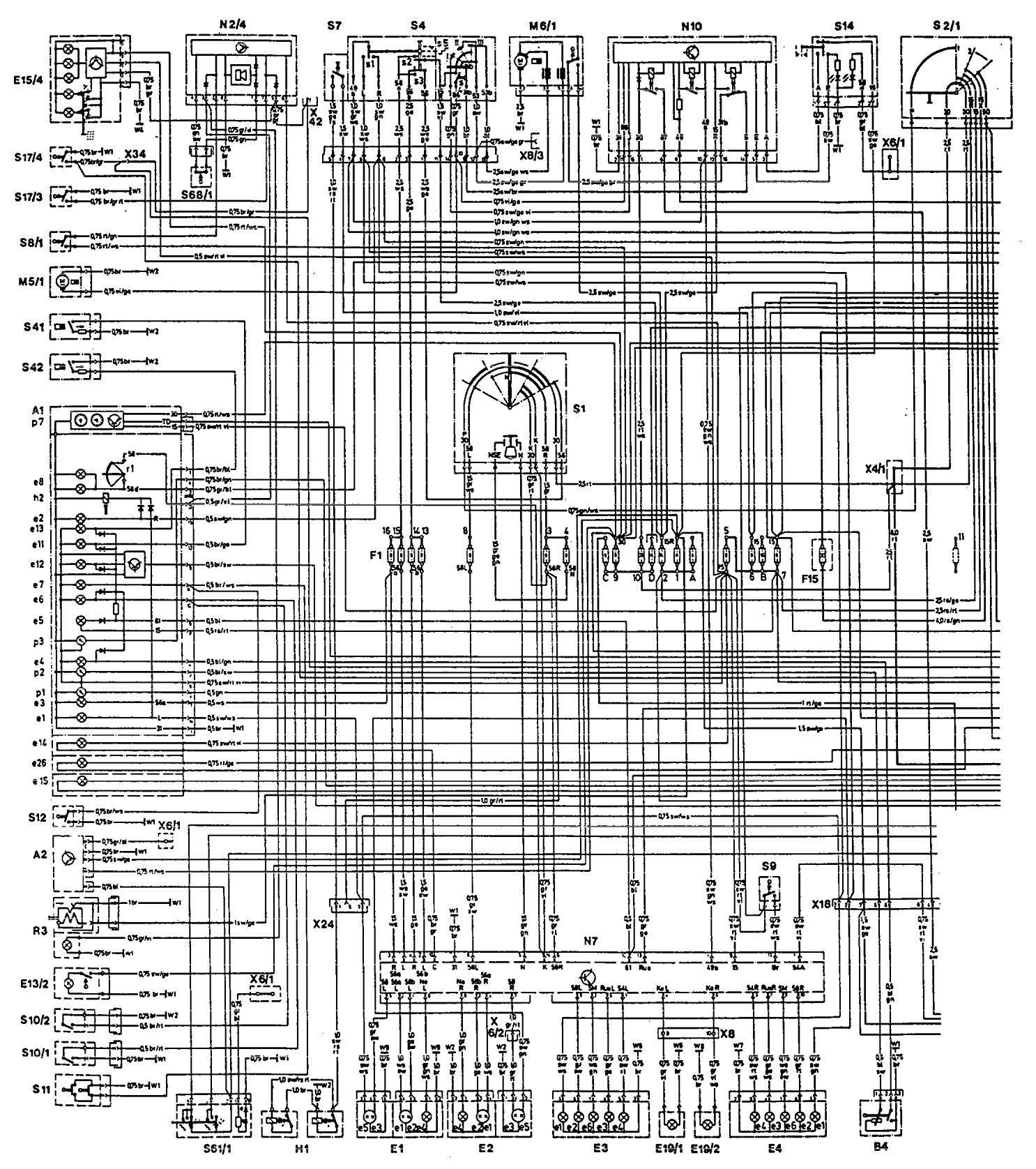

Mercedes Benz - 300TE - wiring diagram - HVAC controls (part 1)
Mercedes Benz – 300TE – wiring diagram – HVAC controls (part 1)
Mercedes Benz - 300TE - wiring diagram - HVAC controls (part 2)
Mercedes Benz – 300TE – wiring diagram – HVAC controls (part 2)

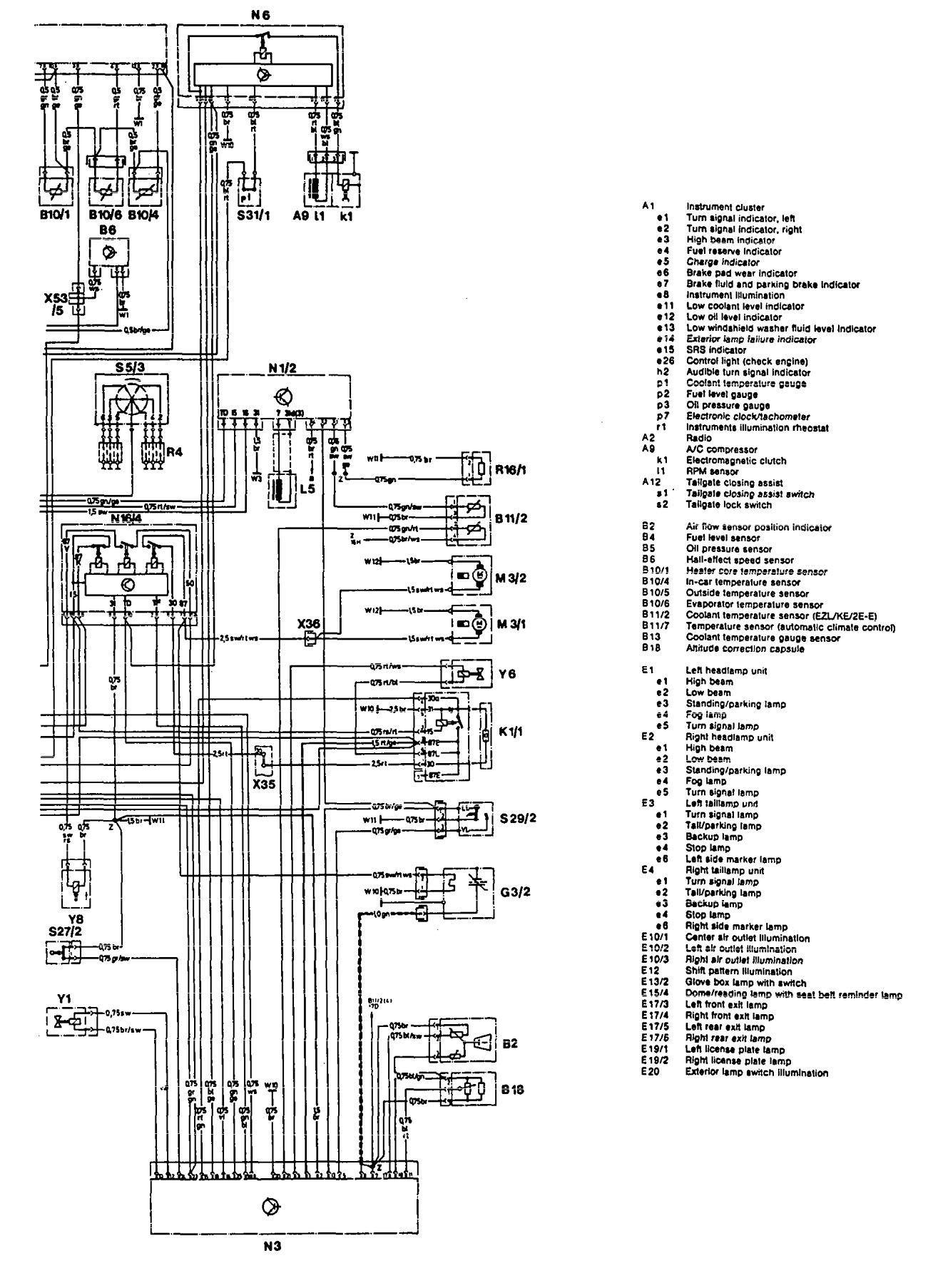

Mercedes Benz - 300TE - wiring diagram - HVAC controls (part 3)
Mercedes Benz – 300TE – wiring diagram – HVAC controls (part 3)

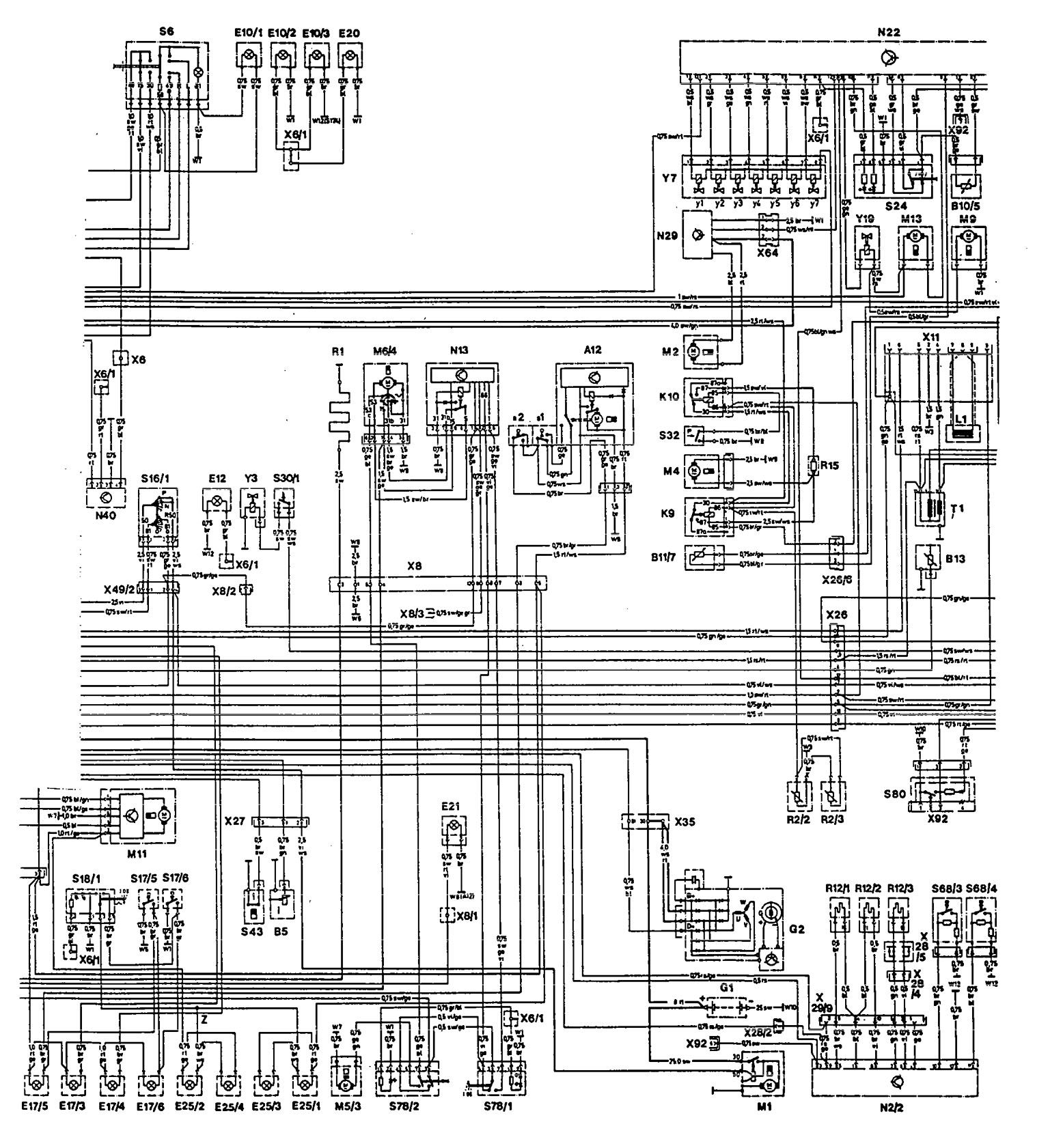

Mercedes Benz - 300TE - wiring diagram - HVAC controls (part 4)
Mercedes Benz – 300TE – wiring diagram – HVAC controls (part 4)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
