Mercedes-Benz 300SL (1993) – wiring diagrams – brake controls

Mercedes-Benz 300SL (1993) – wiring diagrams – brake controls

Year of productions:  1993

Brake controls

Version 1

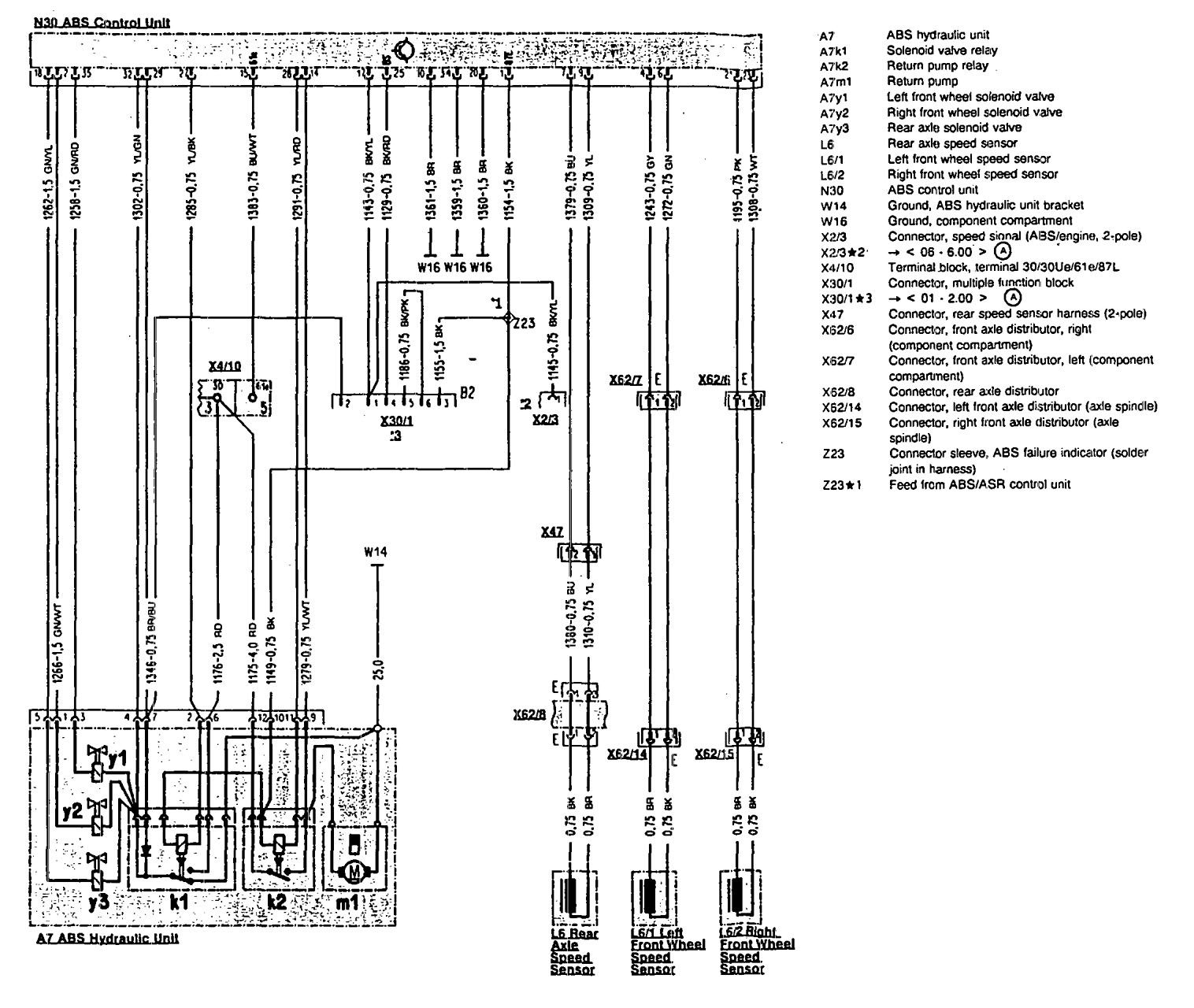

Mercedes-Benz 300SL - wiring diagram - brake controls
Mercedes-Benz 300SL – wiring diagram – brake controls

Version 2

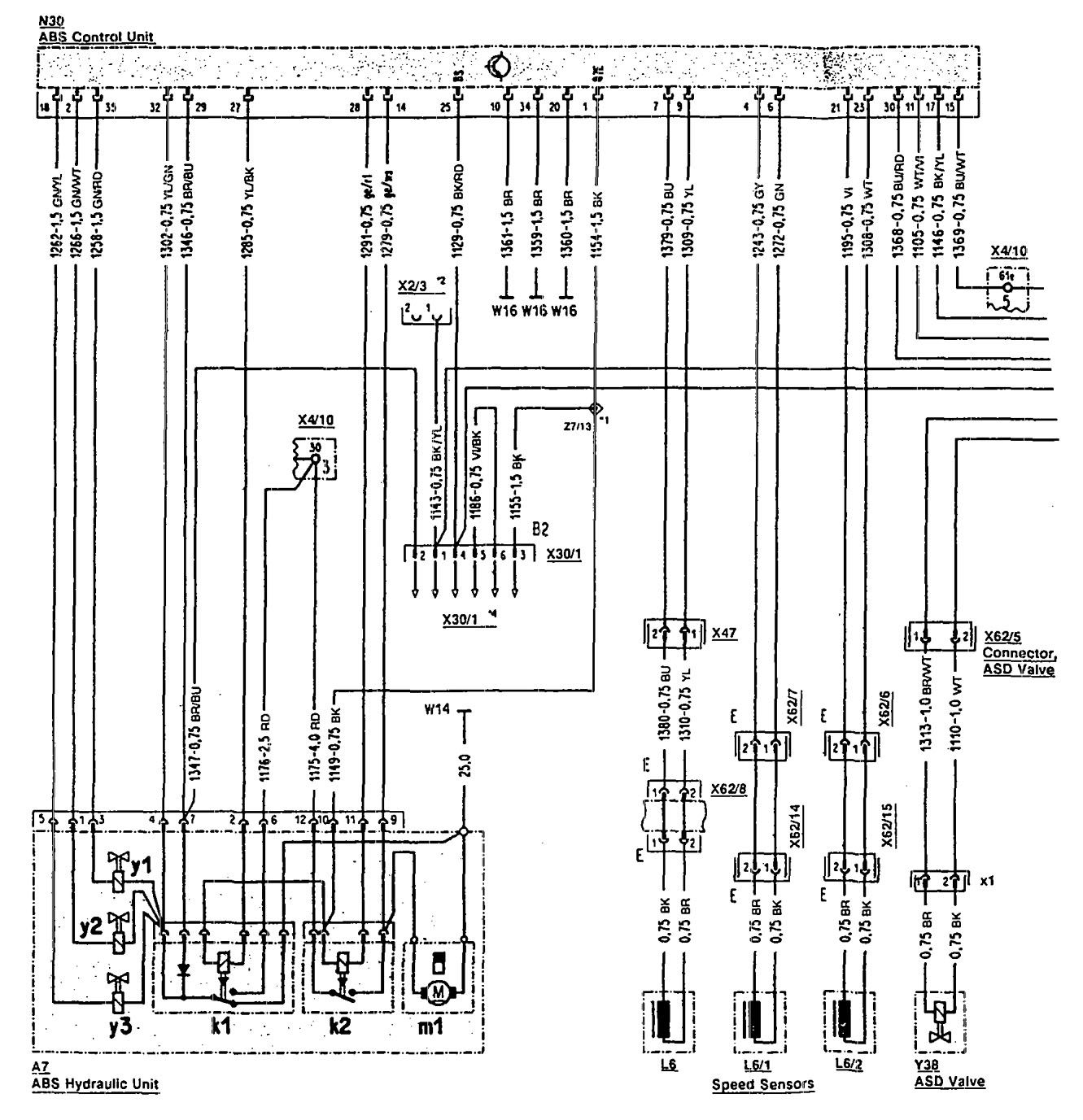

Mercedes-Benz 300SL - wiring diagram - brake controls (part 1)
Mercedes-Benz 300SL – wiring diagram – brake controls (part 1)

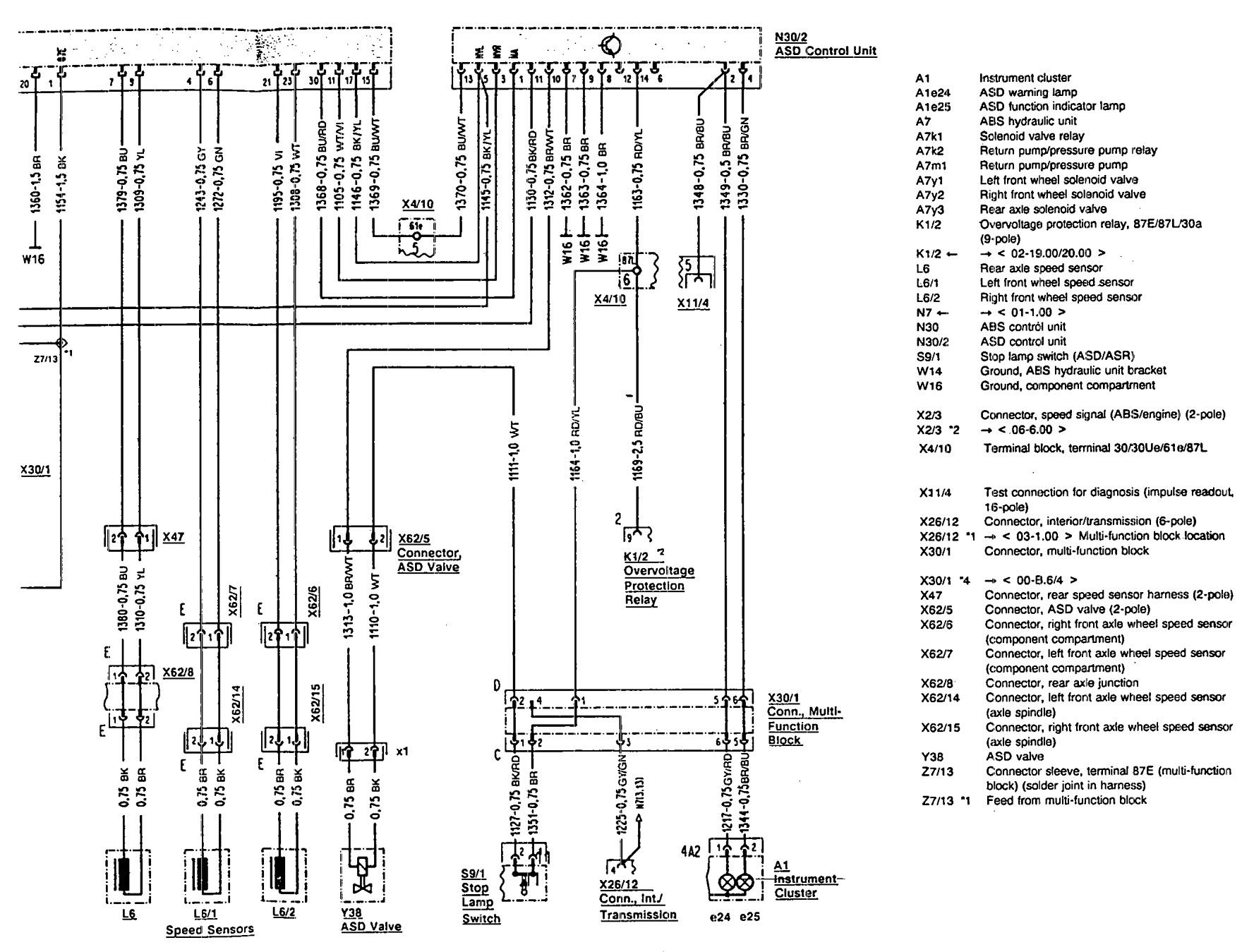

Mercedes-Benz 300SL - wiring diagram - brake controls (part 2)
Mercedes-Benz 300SL – wiring diagram – brake controls (part 2)

Version 3

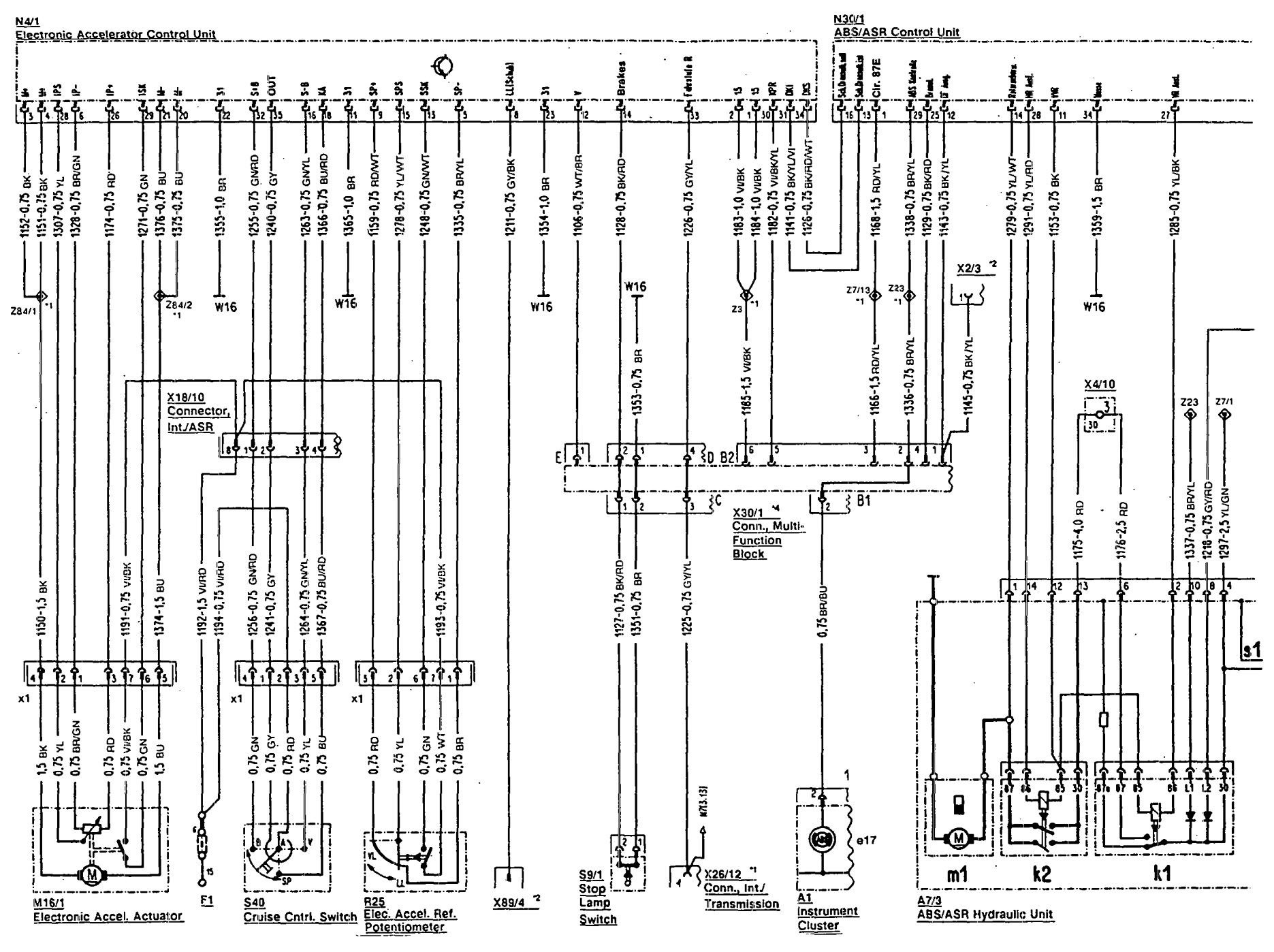

Mercedes-Benz 300SL - wiring diagram - brake controls (part 1)
Mercedes-Benz 300SL – wiring diagram – brake controls (part 1)

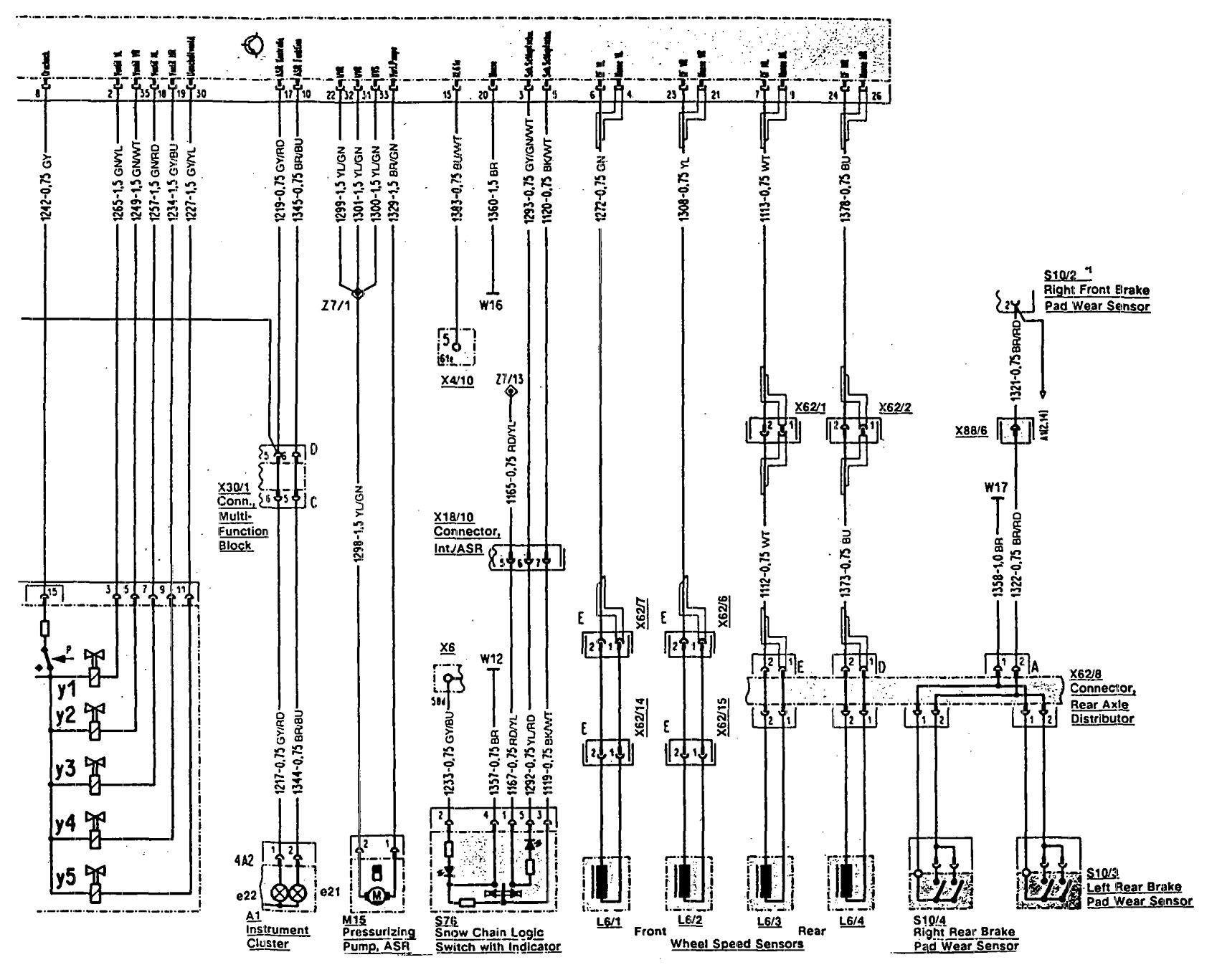

Mercedes-Benz 300SL - wiring diagram - brake controls (part 2)
Mercedes-Benz 300SL – wiring diagram – brake controls (part 2)

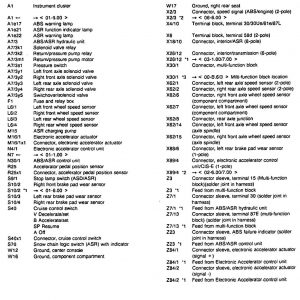

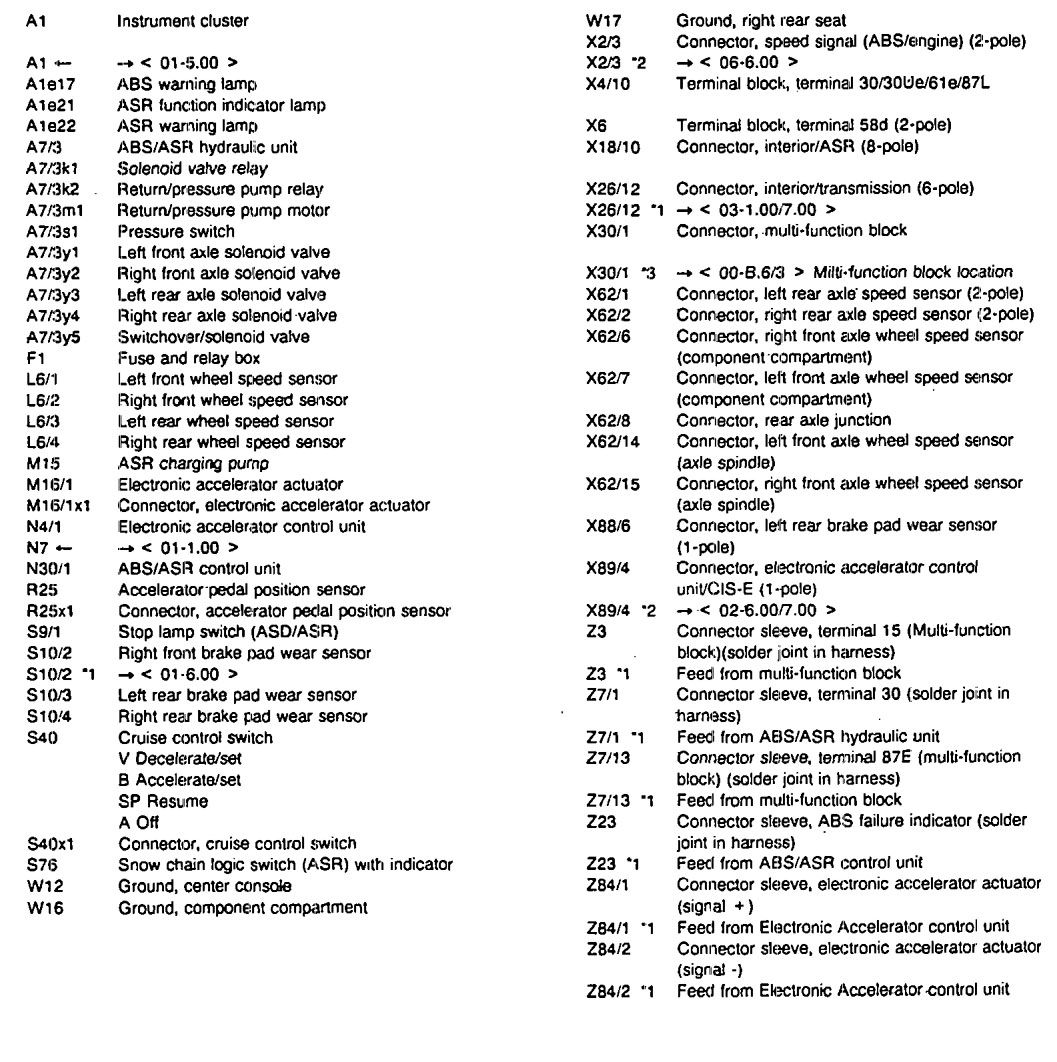

Mercedes-Benz 300SL - wiring diagram - brake controls (part 3)
Mercedes-Benz 300SL – wiring diagram – brake controls (part 3)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
