Mercedes-Benz 300SL (1990 – 1993) – wiring diagrams – charging system

Mercedes-Benz 300SL (1990 – 1993) – wiring diagrams – charging system

Year of productions:  1990, 1991, 1992, 1993

Charging system

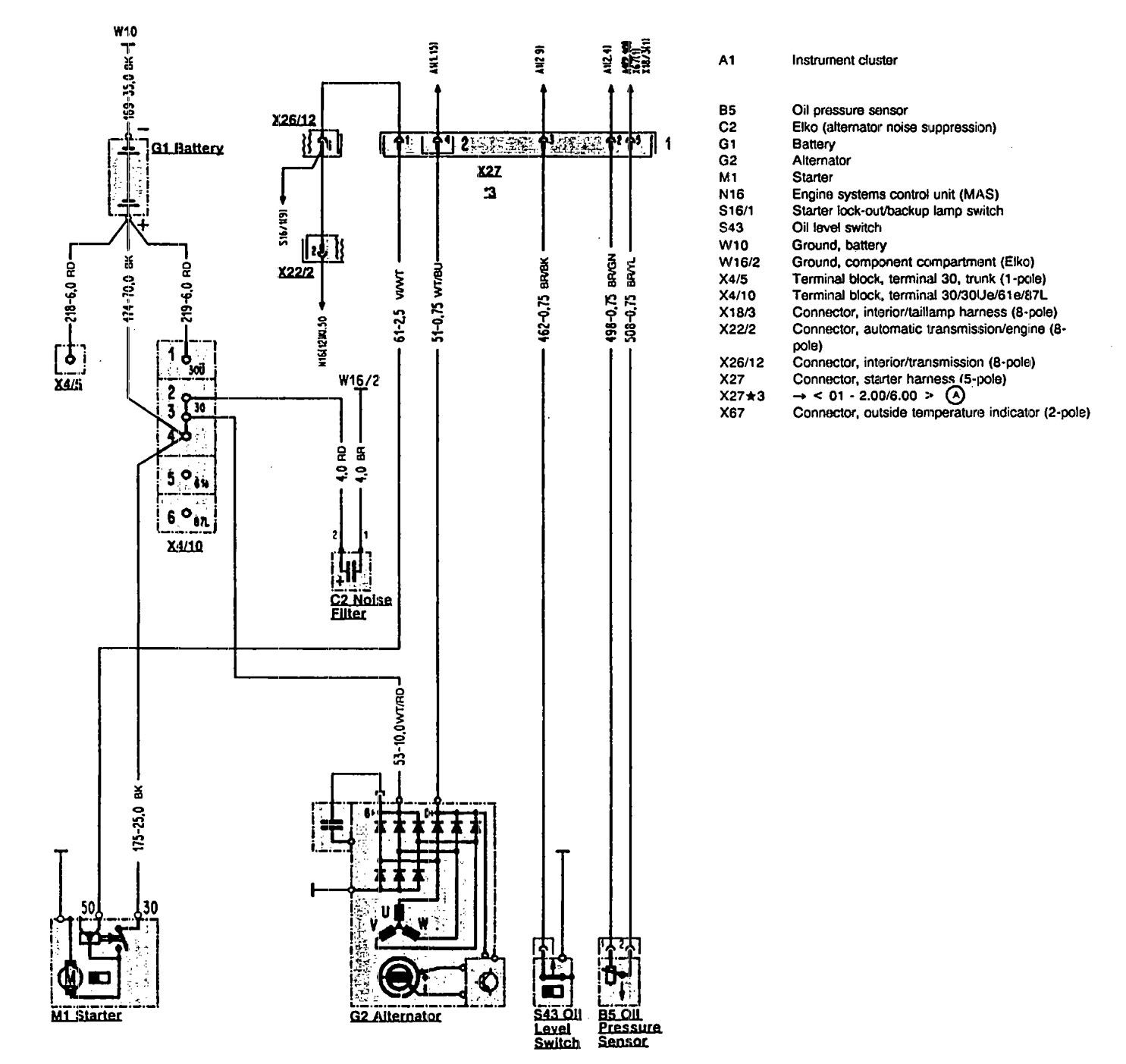

Mercedes-Benz 300SL - wiring diagram - charging system
Mercedes-Benz 300SL – wiring diagram – charging system

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
