Mercedes-Benz 300SD (1992 – 1993) – wiring diagrams – HVAC Control

Mercedes-Benz 300SD (1992 – 1993) – wiring diagrams – HVAC Control

Year of productions:  1992, 1993

HVAC Control

Version 1

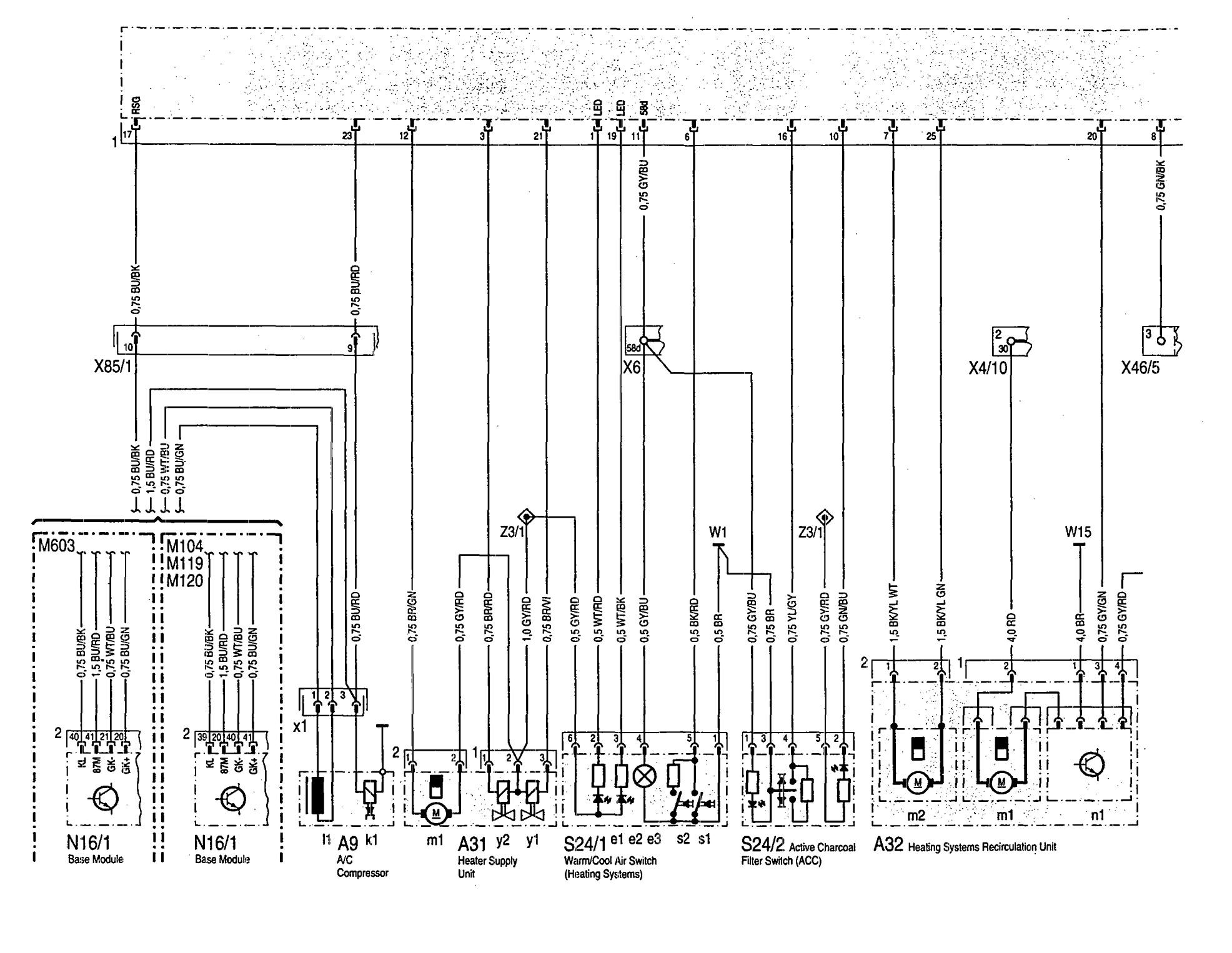

Mercedes-Benz 300SD - wiring diagram - heater (part 1)
Mercedes-Benz 300SD – wiring diagram – HVAC Controls (part 1)

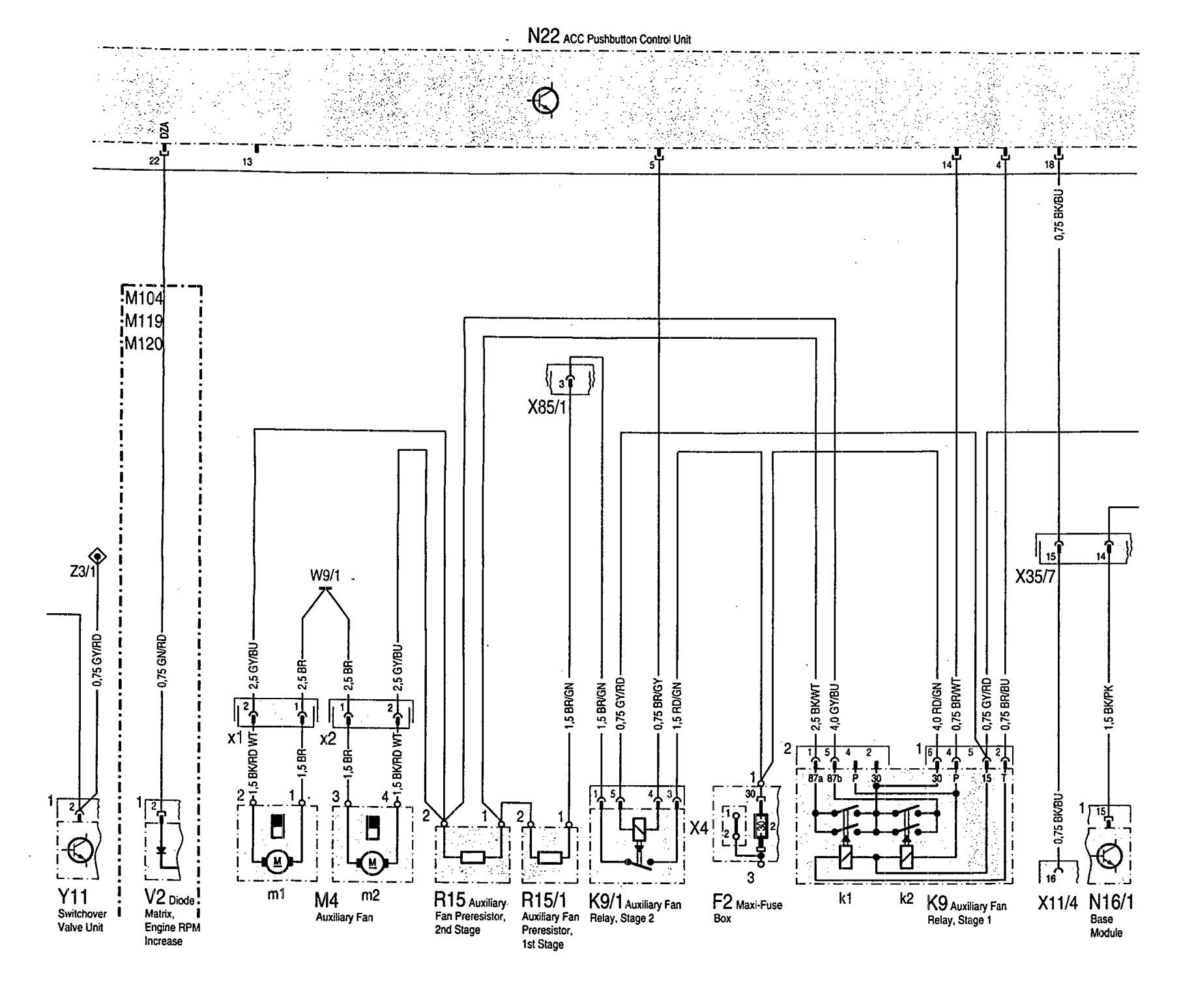

Mercedes-Benz 300SD - wiring diagram - heater (part 2)
Mercedes-Benz 300SD – wiring diagram – HVAC Controls (part 2)

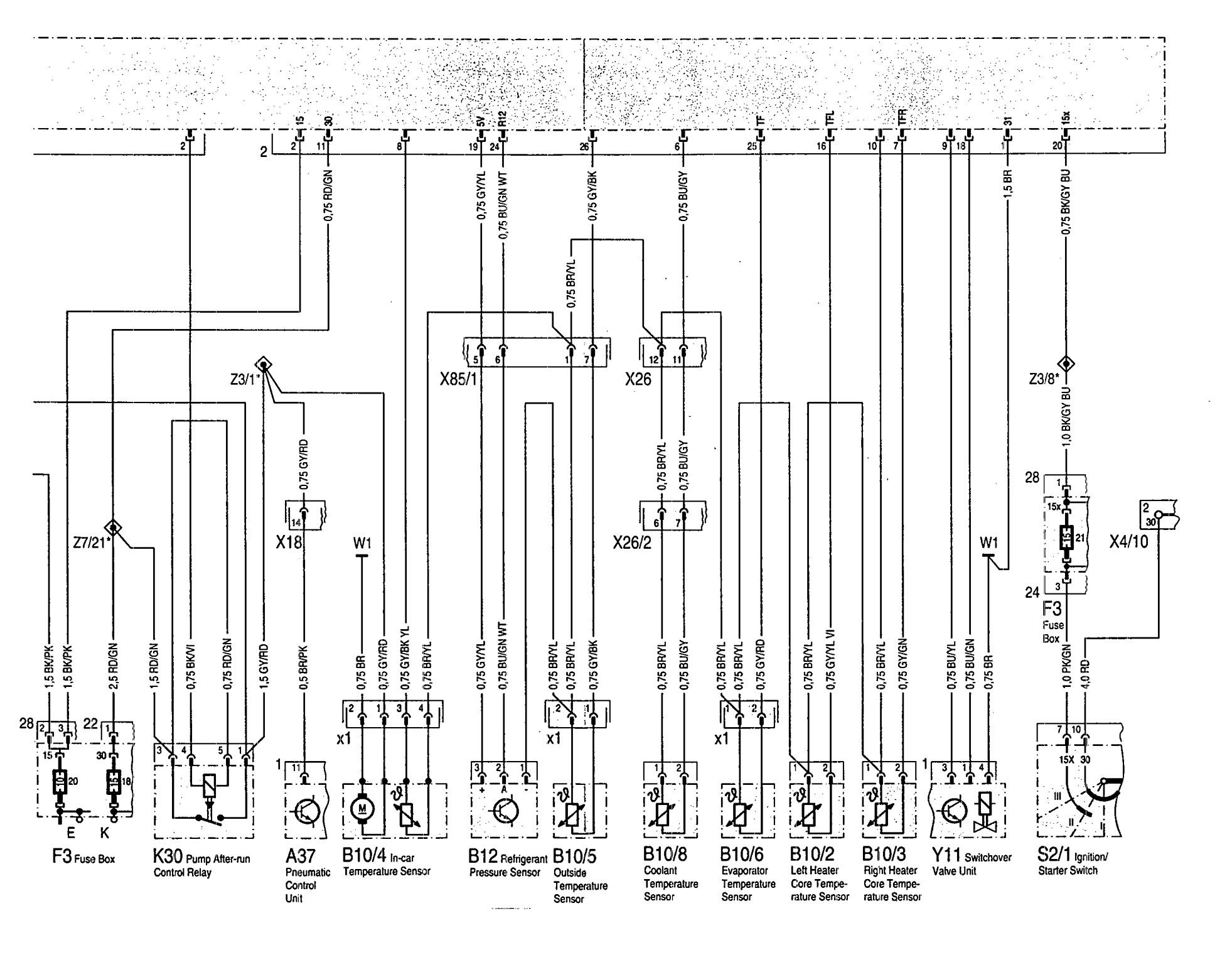

Mercedes-Benz 300SD - wiring diagram - heater (part 3)
Mercedes-Benz 300SD – wiring diagram – HVAC Controls (part 3)

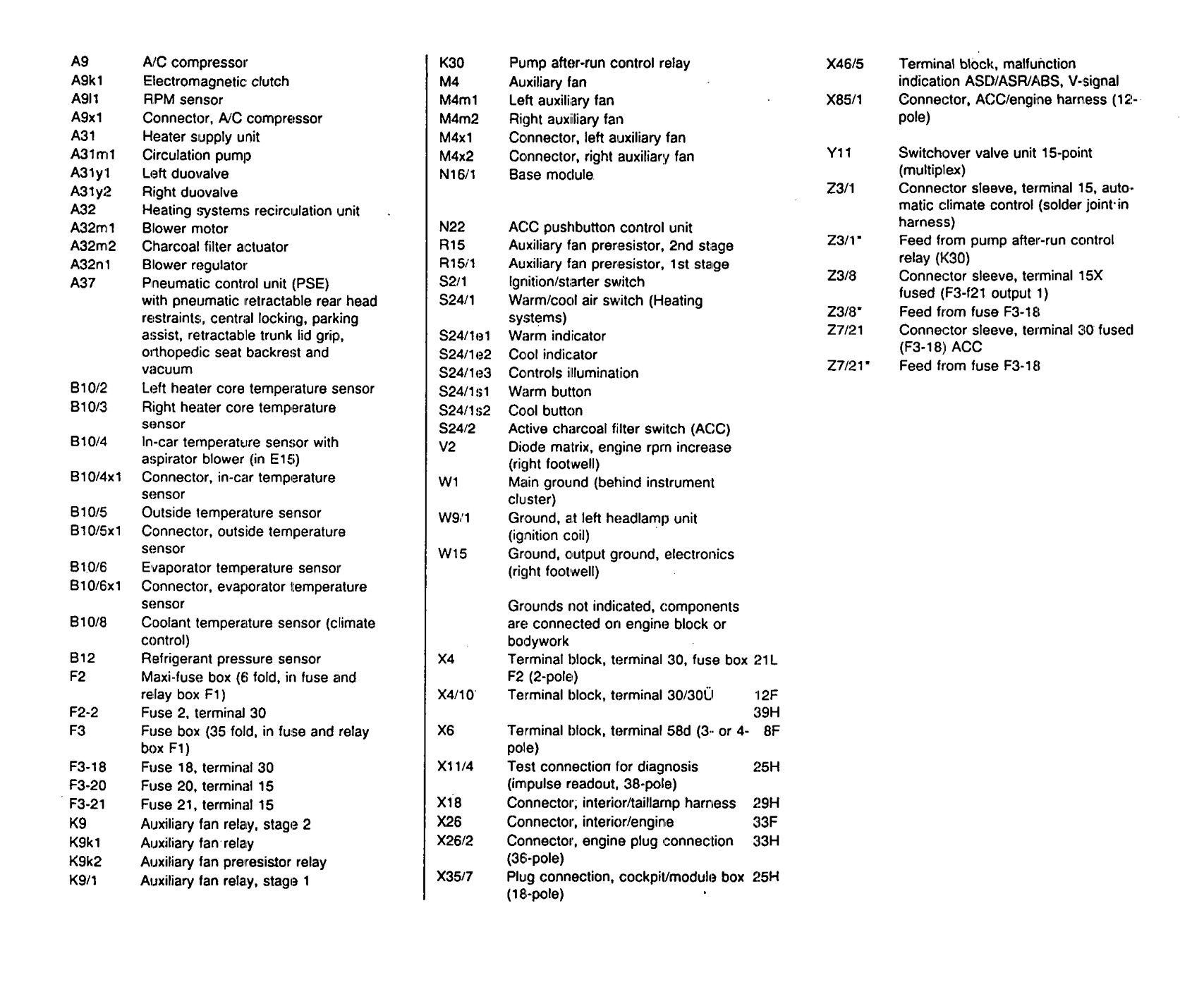

Mercedes-Benz 300SD - wiring diagram - heater (part 4)
Mercedes-Benz 300SD – wiring diagram – HVAC Controls (part 4)

Version 2

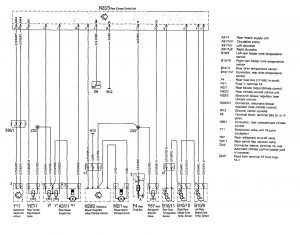

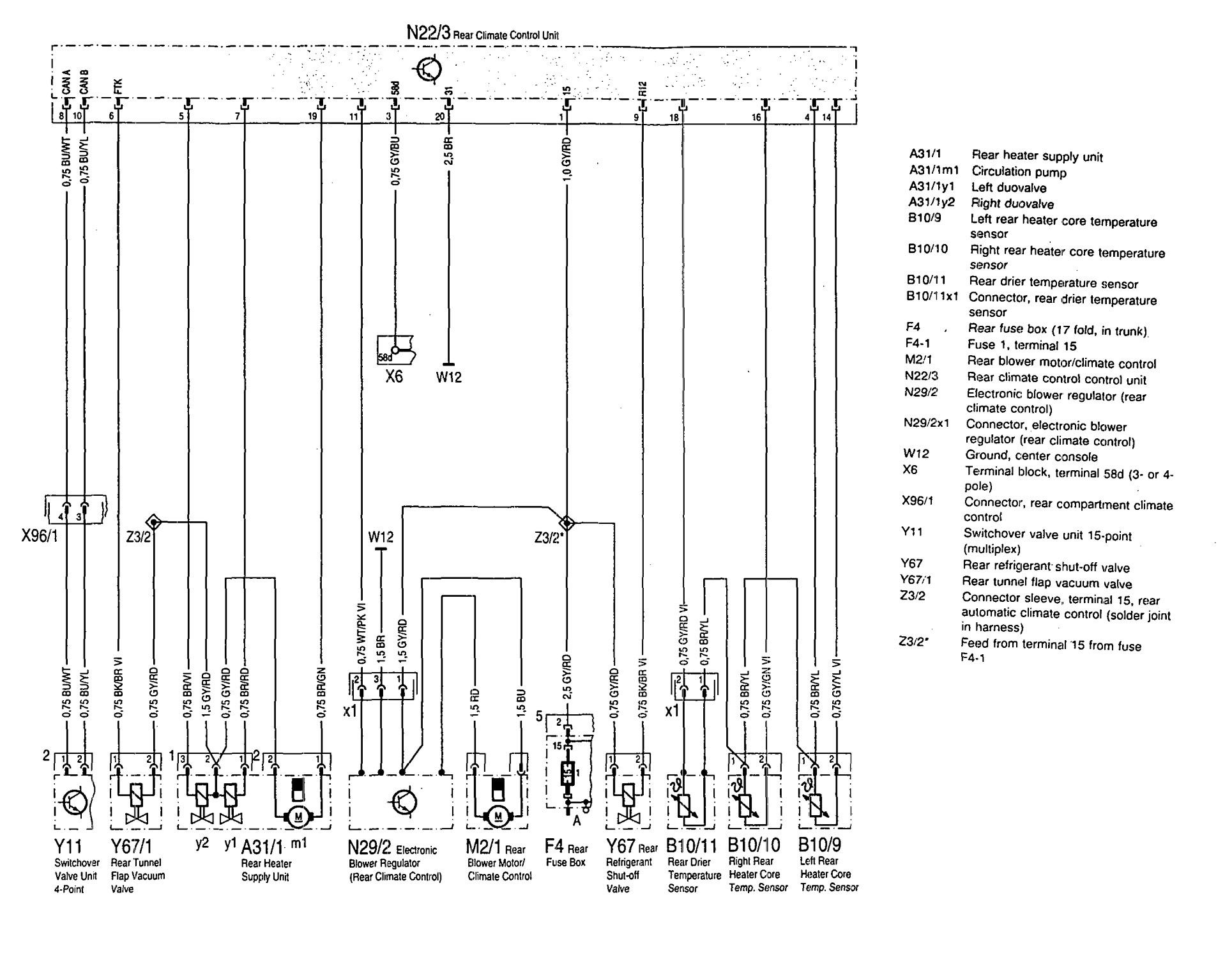

Mercedes-Benz 300SD - wiring diagram - heater (part 1)
Mercedes-Benz 300SD – wiring diagram – HVAC Controls (part 1)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
