Mercedes-Benz 300SD (1992 – 1993) – wiring diagrams – charging system

Mercedes-Benz 300SD (1992 – 1993) – wiring diagrams – charging system

Year of productions:  1992, 1993

Charging system

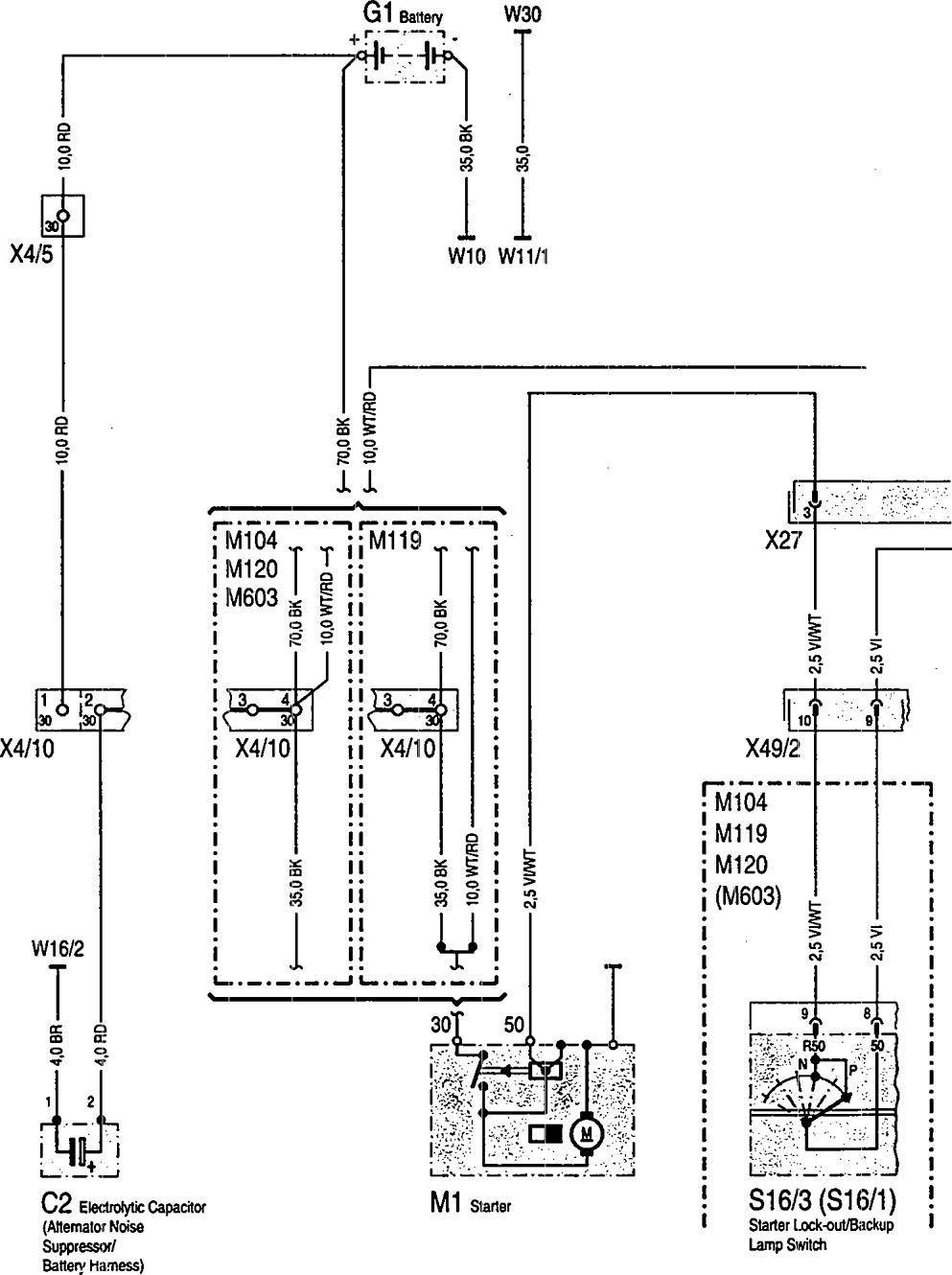

Mercedes-Benz 300SD - wiring diagram - charging system (part 1)
Mercedes-Benz 300SD – wiring diagram – charging system (part 1)

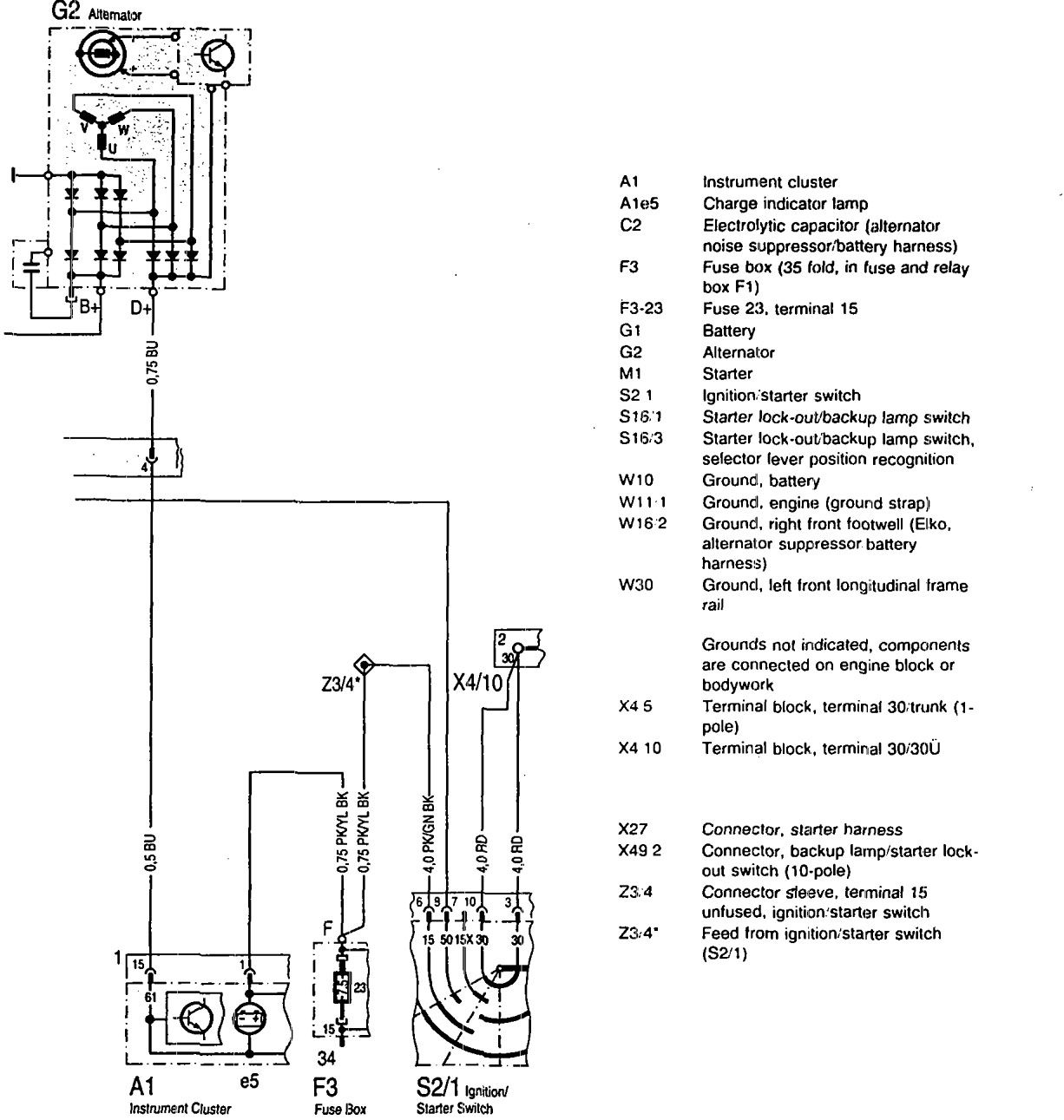

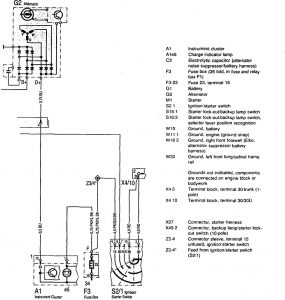

Mercedes-Benz 300SD - wiring diagram - charging system (part 2)
Mercedes-Benz 300SD – wiring diagram – charging system (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
