Mercedes-Benz 300E (1990 – 1991) – wiring diagrams – power lumbar

Mercedes-Benz 300E (1990 – 1991) – wiring diagrams – power lumbar

Year of productions:  1990, 1991

Power lumbar

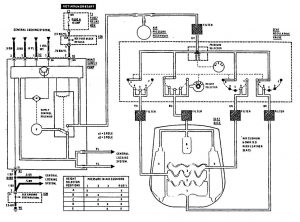

Mercedes-Benz 300CE - wiring diagram - power lumbar
Mercedes-Benz 300E – wiring diagram – power lumbar

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
