Honda Odyssey (RB3 – RB4) (2008 – 2013) – fuse box diagram
Year of production: 2008, 2009, 2010, 2011, 2012, 2013
Primary Under-Hood Fuse Box

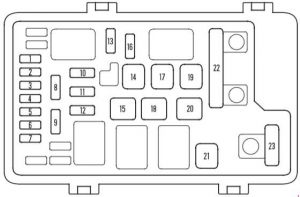

Honda Odyssey – fuse box diagram – primary under-hood
No.
A
Circuit Protected
1
10
Left Headlight Low
2
30
Rear Defroster Coil
3
10
Left Headlight High
4
15
Small Lights
5
10
Right Headlight High
6
10
Right Headlight Low
7
7.5
Back Up
8
15
FI ECU (PCM)
9
30
Condenser Fan
10
–
Not used
11
30
Cooling Fan
12
7.5
MG Clutch
13
20
Horn, Stop
14
30
Rear Defroster
15
40
Back Up, ACC
16
15
Hazard
17
30
VSA Motor
18
30
VSA
19
30
Option 1
20
40
Option 2
21
40
Heater Motor
22
70
Passenger’s Fuse Box
120
Battery
23
50
IG1 Main
50
Power Window Main
40
Secondary Under-Hood Fuse Box
Honda Odyssey – fuse box diagram – secondary under-hood
No.
A
Circuit Protected
1
–
Not Used
2
40
Left Power Sliding Door
3
40
Right Power Sliding Door
4
40
Power Tailgate
5
20
Premium
6
20
AC Inverter
7
20
Fog Light
8
10
ACM
9
20
AS power Seat Slide
10
20
AS power Seat Recline
11
7.5
Rear Entertainment System
Driver Side Fuse Box

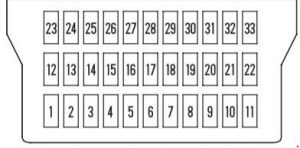

Honda Odyssey – fuse box diagram – instrument panel – driver side
No.
A
Circuit Protected
1
7.5
TPMS
2
15
IG Coil
3
10
Daytime Running Light
4
15
LAF
5
10
Radio
6
7.5
Interior Lights
7
7.5
Back Up
8
–
Not Used
9
15
Front Accessory Socket
10
7.5
OPDS
11
30
IG Wiper
12
15
Rear Accessory Socket
13
20
Left Power Sliding Door Closer
14
20
Driver Power Seat Slide
15
20
Pedal Position Adjustment
16
20
Dr Power Seat Recline
17
20
Power Tailgate Closer
18
15
IGACG
19
15
IG Fuel Pump
20
10
IG Washer
21
7.5
IG Meter
22
10
IG SRS
23
7.5
IGP
24
20
Left Rear Power Window
25
20
Right Rear Power Window
26
20
Passenger’s Power Window
27
20
Driver’s Power Window
28
20
Moonroof
29
–
Not Used
30
10
IGHAC
31
15
IG SOL
32
10
ACC
33
7.5
HAC OP
Honda Odyssey – fuse box diagram – instrument panel – driver side
No.
A
Circuit Protected
1
7.5
STS
Passenger Side Fuse Box
Honda Odyssey – fuse box diagram – instrument panel – passenger side
No.
A
Circuit Protected
1
30
Rear Blower
2
–
Not Used
3
15
DBW
4
20
Door Lock
5
–
Not Used
6
15
Heated Seat
7
7.5
Instrument Panel
8
20
Right Power Sliding Door Closer
9
–
Not Used
WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
