GMC Jimmy (1994) – fuse box diagram

GMC Jimmy (1994) – fuse box diagram

Year of production: 1994

Fuses and Circuit breakers

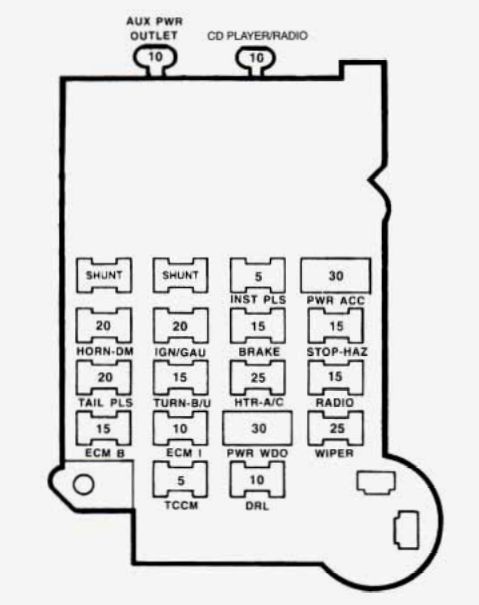

GMC Jimmy – fuse box diagram
GMC Jimmy – fuse box diagram
Name Circuit protected Ampere rating [A] Circuit Breaker
INST LPS Instrument Panel Lights, Headlight Warning Buzzer, Rear Defogger Switch Light, Four-wheel Drive Indicator Light, RR Wiper Switch Lamp, Fog Lamp Switch Light, Electronic Shift Pnl Lamps 5
PWR ACC Power Door Locks, Rear Defogger, Electric Shift Transfer Case, Power Seat 30
HORN-DM BATT Horn, Dome Lights, Courtesy Lights, Fog Lamp Relay, Outside Rearview Mirror, Liftgate Release Solenoid, ISRV & Lighted Vanity Mirror, IP Compr Lamps, Cig Lighter 20
IGN-GAGES Indicator Lights and Gages, Rear Defogger Relay, Cruise Control, Four Wheel Drive Indicator Light, Rear Defogger Timer, Seat Belt Timer, 02 Sensor, VTC Relay, Auto Trans, RR Defog Switch, 0 Spd Warning (Export), DRL Relay, ISRV and Vanity 20
STOP-HAZ Stop Lights, Hazard Flasher Warning Lights, Chime Module 15
TAIL LMPS Light Switch, Tailpark Lights, Digital Cluster, License Lamp 20
TURN-B/U Turn Signals & Backup Lights 15
HEATER A/C Heating and Air Conditioning 25
RADIO Radio, Rear Wiper, Rear Washer 15
ECM B Engine Control Module, Fuel Pump 15
ECM I Engine Control Module 10
PWR
WINDOW
Power Windows 30
WIPER Windshield Wipers and Washers 25
BRAKE Four-wheel Anti-lock Brake Module, Digital Ratio Adapter Module, Speedometer, Auto Transmission Converter Clutch 15
DRL Daytime Running Light (Canada Only) 10
TRAILER* Trailer Wiring Harness 30
CD Player** CD Player/Radio 10
TCCM Electric Shift Transfer Case Module 5
AUX PWR** Aux. Pwr. Outlet 10
*In-line fuse**Fuse is attached to fuse block.

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
