Ford Mustang (1969 – 1970) – fuse box diagram

Ford Mustang (1969 – 1970) – fuse box diagram

Year of production: 1969, 1970

Fuse box

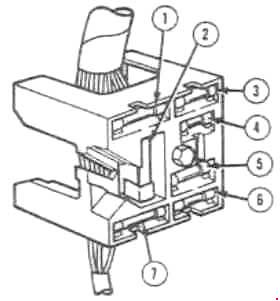

Ford Mustang – fuse box diagram
Ford Mustang – fuse box diagram
Fuse Ampere Rating [A] Description
1 15 Turn Signals, Back-Up Lamps, Windshield Washer, Radio, Stereo Tape Player Feed
2 20 Accessory Feed Seat Belt Warning, Parking Brake Warning, Rear Window Defogger (Hardtop)
3 14 Heater & Defroster
30 Air Conditioning
4 14 Emission Control, Carburetor Solenoid
5 4 Instrument & Cluster Lamps, Radio, Heater and A/C Controls, Clock, Ash Tray Lamp
6 14 Courtesy, Instrument, Door, Dome, Map, Glove Box, “C” Pillar, Ignition Key Warning Buzzer, Clock Feed, Luggage Compartment Lamp, Headlamp “on” Reminder Buzzer, Cigar Lighter
7 20 Emergency Warning, Horn

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
