Ford E-Series E-150 (E150; E 150) (1992 – 1996) – fuse box diagram

Ford E-Series E-150 (E150; E 150) (1992 – 1996) – fuse box diagram

Year of production: 1992, 1993, 1994, 1995, 1996

Fuses and circuit breakers specification

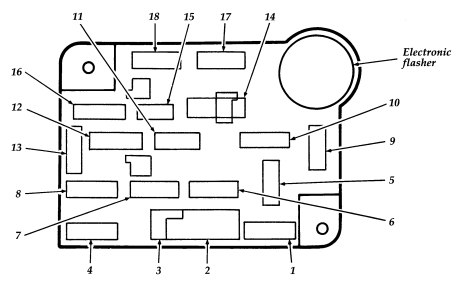

Ford E-Series E-150 – fuse box diagram
Ford E-Series E-150 – fuse box diagram
Fuse/CB Ampere rating [A] Description
1 15 Brake pressure switch, DLC, PSOM, speed control, stop/hazard/turn lamp
2 30 Wiper control module, windshield wiper motor
3 Not used
4 20 Flash-to-pass, instrument illumination, license lamps, head and park lamps
5 15 Air bag module, auxiliary battery relay, back-up lamps, daytime runnin lamps (DRL) module, hazard lamps, shift lock actuator, transmission control switch, turn lamps
6 20 Accessory tap, anti-theft module, illuminated entry, remote keyless entry module, speed control, trailer battery charge relay
7 10 Anti-theft module, transmission range sensor, park/neutral position module (PCM)
8 15 Anti-theft indicator, courtesy lamp switch, dome/map lamp, illuminated entry, power mirrors, radio memory, remote keyless entry module, visor lamps
9 15 Air conditioner switch
10 25 Cigar lighter, power amplifier, rear power outlet
11 15 Headlamp switch, radio
12 20 CB Anti-theft module, power door locks, memory lock module
13 5 Instrument panel illumination lamps
14 20 CB Power windows
15 20 Air bad module
16 30 Modified vehgivle power, power lumbar seats
17 20 Programmable speedometer/odometer module (PSOM), rear anti-lock brake system (RABS)
18 15 Instrument panel warning lamps, warning chime



Circuit protected Location Size
Alternator Starter motor relay 18 GA
Alternator Starter motor relay 12 GA (2)
Glow plugs right bank (diesel) Starter motor relay 14 GA
Glow plugs left bank (diesel) Starter motor relay 14 GA
Powertrain control module (diesel) Starter motor relay 16 GA
20 GA
Ignition switch Power distribution box 60 A fuse
Trailer tow Power distribution box 40 A fuse
Trailer tow Power distribution box 30 A fuse
Fuse panel Power distribution box 60 A fuse
Aux. panel Power distribution box 50 A fuse
Blower motor Power distribution box 60 A fuse
Modified Vehicle Power distribution box 50 A fuse
Electric brake Power distribution box 20 A fuse
Driver’s power seat/lumbar Power distribution box 50 A fuse
Turn signal – RH (trailer tow) Power distribution box 10 A fuse
Turn signal – LH (trailer tow) Power distribution box 10 A fuse
Running lights (trailer tow) Power distribution box 10 A fuse
Horn Power distribution box 15 A fuse
Trailer tow & aux. batt. relay Power distribution box 60 A fuse
Fuel pump (gas engine only) Power distribution box 30 A fuse
Powertrain control module Power distribution box 30 A fuse
Underhood lamp Power distribution box 15 A fuse

Power distibution box

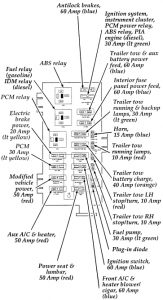

Ford E-Series E-150 – fuse box diagram - power distribution box
Ford E-Series E-150 – fuse box diagram – power distribution box

Non-fuse panel circuit protection

Circuit protected Type of protection Location
Glow plug right bank 14 Gauge Fuse link Starter motor relay
Glow plug left bank 14 Gauge Fuse link Starter motor relay
Alternator 18 Gauge Fuse link Starter motor relay
Alternator 12 Gauge Fuse link (2) Starter motor relay
Disel PCMRealy/KAM 16 Gauge20 GaugeFuse link Starter motor relay

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
