Buick Riviera (1995) – fuse box diagram

Buick Riviera (1995) – fuse box diagram

Year of production: 1995

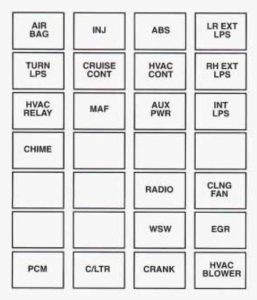

Instrument Panel Fuse Block

There is a fuse panel located at the end of the instrument panel near the driver’s door.

Buick Riviera - wiring diagram - fuse box diagram - instrument panel
Buick Riviera – wiring diagram – fuse box diagram – instrument panel
Fuses Usage
1 Air Bag
2 Injectors
3 Anti-Lock Brake System
4 Left Exterior Lamps
5 Turn Signal Lamps
6 Cruise Control
7 Climate Control
8 Right Exterior Lamps
9 HVAC Relay
10 MAF
11 Auxiliary Power
12 Interior Lamps
13 Chime
19 Radio
20 Cooling Fan
23 Windshield Wipers
24 EGR
25 PCM
26 Cigarette Lighter
27 Crank
28 HVAC Blower

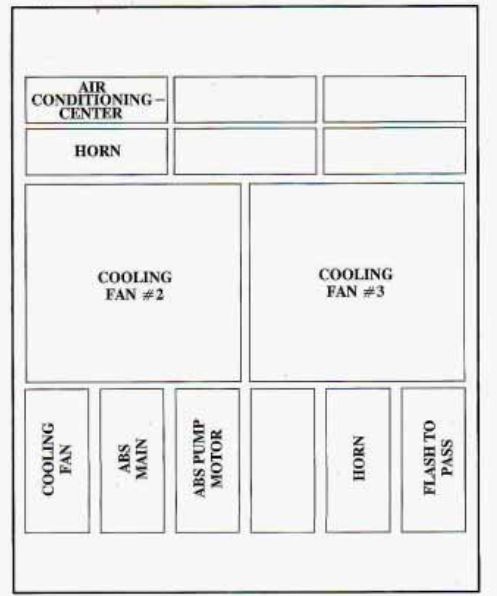

Engine Compartment Fuse Block

Buick Riviera - wiring diagram - fuse box diagram - engine compartment
Buick Riviera – wiring diagram – fuse box diagram – engine compartment
Fuse Usage
1 Air Conditioning Compressor
2 Not Used
3 Not Used
4 Horn
5 Not Used
6 Not Used
7 Cooling Fan #2
8 Cooling Fan #3
9 Cooling Fan
10 ABS Main
11 ABS Pump Motor
12 Not Used
13 Horn
14 Flash-To-.Pass

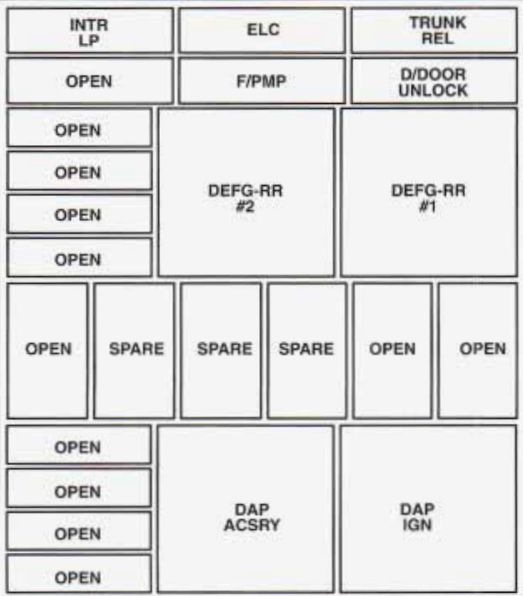

Rear Compartment Driver’s Side Fuse Block

Buick Riviera - wiring diagram - fuse box diagram - rear compartment (driver side)
Buick Riviera – wiring diagram – fuse box diagram – rear compartment (driver side)
Fuse Usage
1 Interior Lamps Relay
2 Electronic Level Control
3 Trunk Release Relay
4 Not Used
5 Fuel Pump Relay
6 Driver Door Unlock Relay
7 Not Used
8 Not Used
9 Not Used
10 Not Used
11 Rear Defogger Relay (Upper Zone)
12 Rear Defogger Relay (Lower Zone)
13 Not Used
14 Spare
15 Spare
16 Spare
17 Not Used
18 Not Used
19 Not Used
20 Not Used
21 Not Used
22 Not Used
23 Direct Accessory Power – Accessory
24 Direct Accessory Power-Ignition

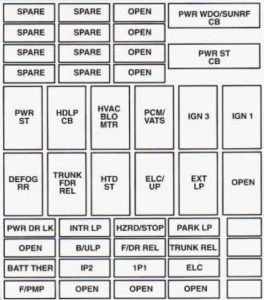

Rear Compartment Passenger’s Side Fuse Block

Buick Riviera - wiring diagram - fuse box diagram - rear compartment (passenger side)
Buick Riviera – wiring diagram – fuse box diagram – rear compartment (passenger side)
Fuses Usage
1 Spare
2 Spare
4 Breaker-Power Windows/Sunroof
5 Spare
6 Spare
8 Spare
9 Spare
11 Breaker – Power Seats
12 Spare
13 Spare
15 Power Seat
16 Breaker-Headlamps
17 HVAC Blower Motor
18 Powertrain Control Module/PASS-Key II
19 Ignition 3
20 Ignition 1
21 Rear Defogger
22 Trunk and Fuel Door Releases
23 Heated Seat
24 Electronic Level Control/lnstrument Panel
25 Exterior Lamps
27 Power Door Locks
28 Interior Lamps
29 Hazard Lamps/Stoplamps
30 Parking Lamps
33 Fuel Door Release
34 Trunk Release
35 Battery Thermistor
36 Instrument Panel #2
37 Instrument Panel #1
38 Electronic Level Control
39 Fuel Pump

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
