Year of productions:  2013, 2014

Air bags

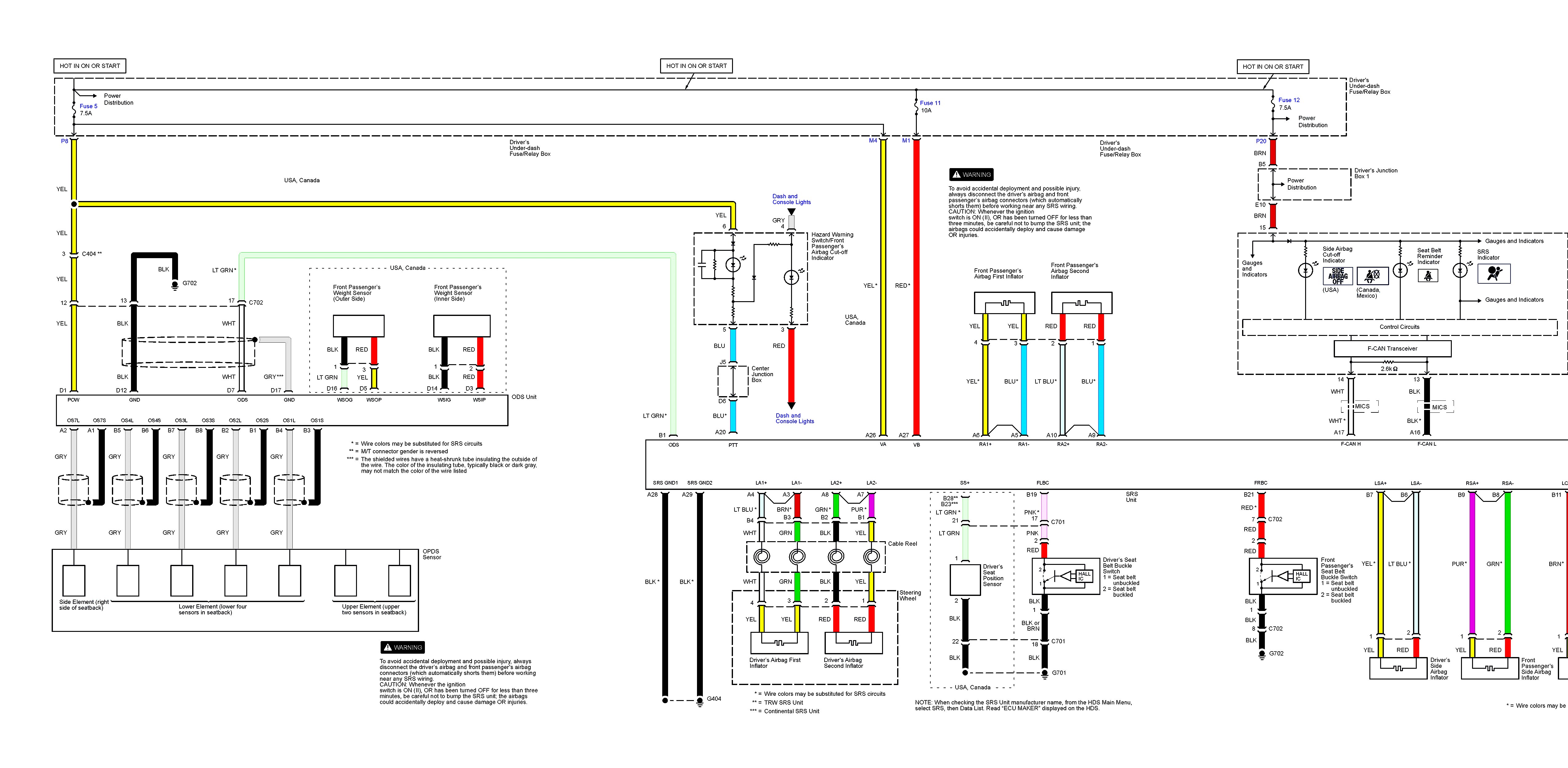

Acura TL - wiring diagram - air bags (part 1)
Acura TL – wiring diagram – air bags (part 1)

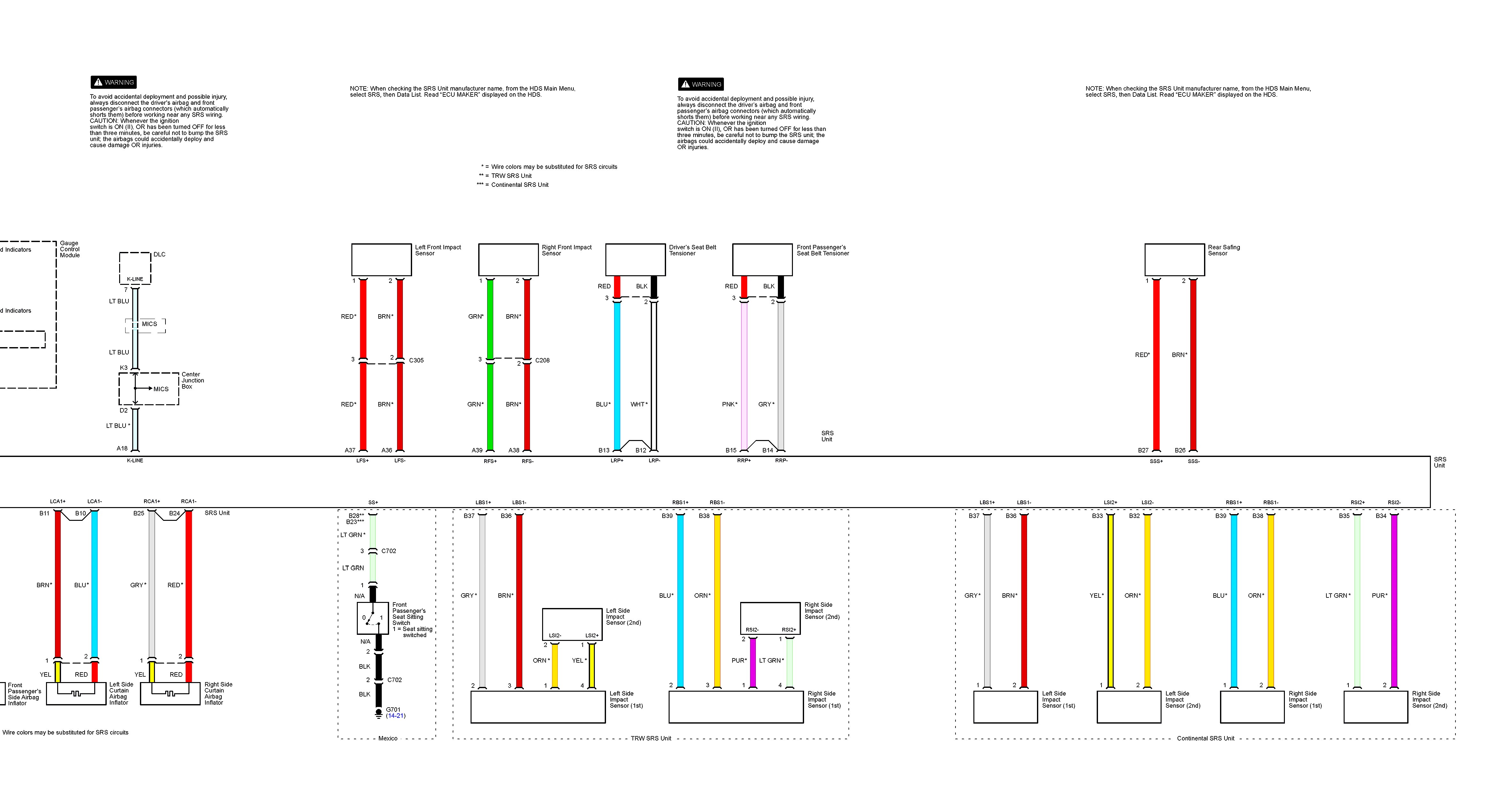

Acura TL - wiring diagram - air bags (part 2)
Acura TL – wiring diagram – air bags (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
