Acura TL (2013 – 2014) – wiring diagram – map lamp

Acura TL (2013 – 2014) – wiring diagram – map lamp

Year of productions:  2013, 2014

Map lamp

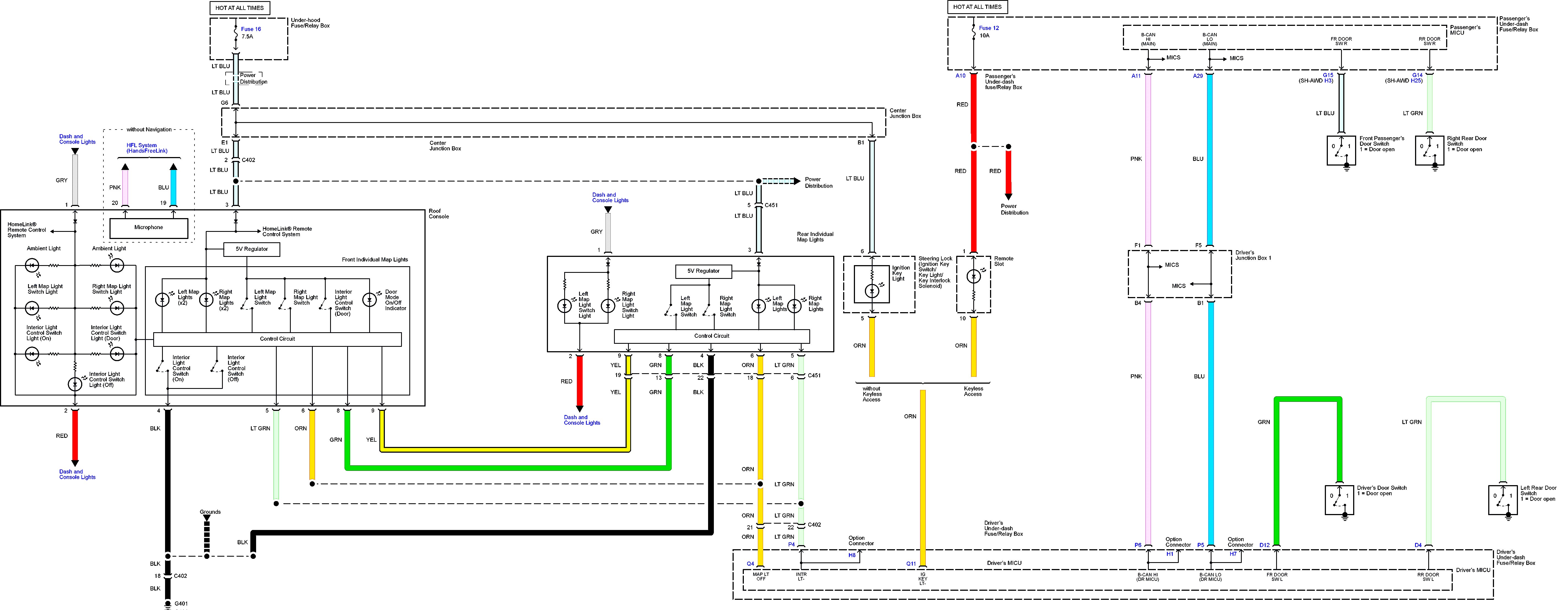

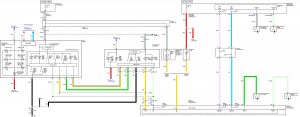

Acura TL - wiring diagram - map lamp
Acura TL – wiring diagram –
map lamp

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
