Acura TL (2011) – wiring diagrams – parking lamp

Acura TL (2011) – wiring diagrams – parking lamp

Year of productions:  2011

Parking lamp

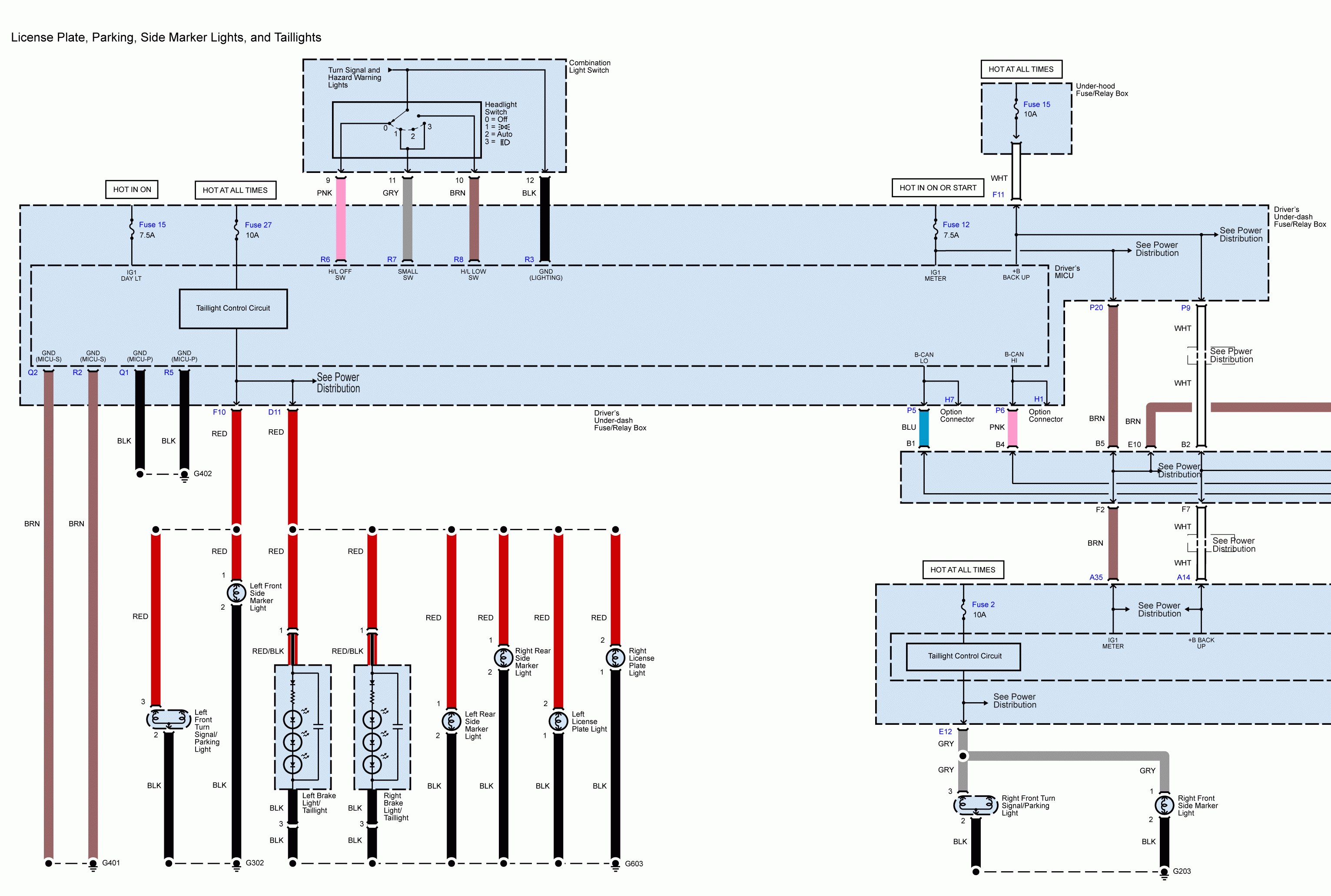

Acura TL - wiring diagram - exterior lamp - license lamp, parking side marker lights and taillights (part 1)
Acura TL – wiring diagram – exterior lamp – license lamp, parking side marker lights and taillights (part 1)

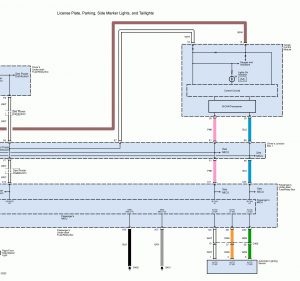

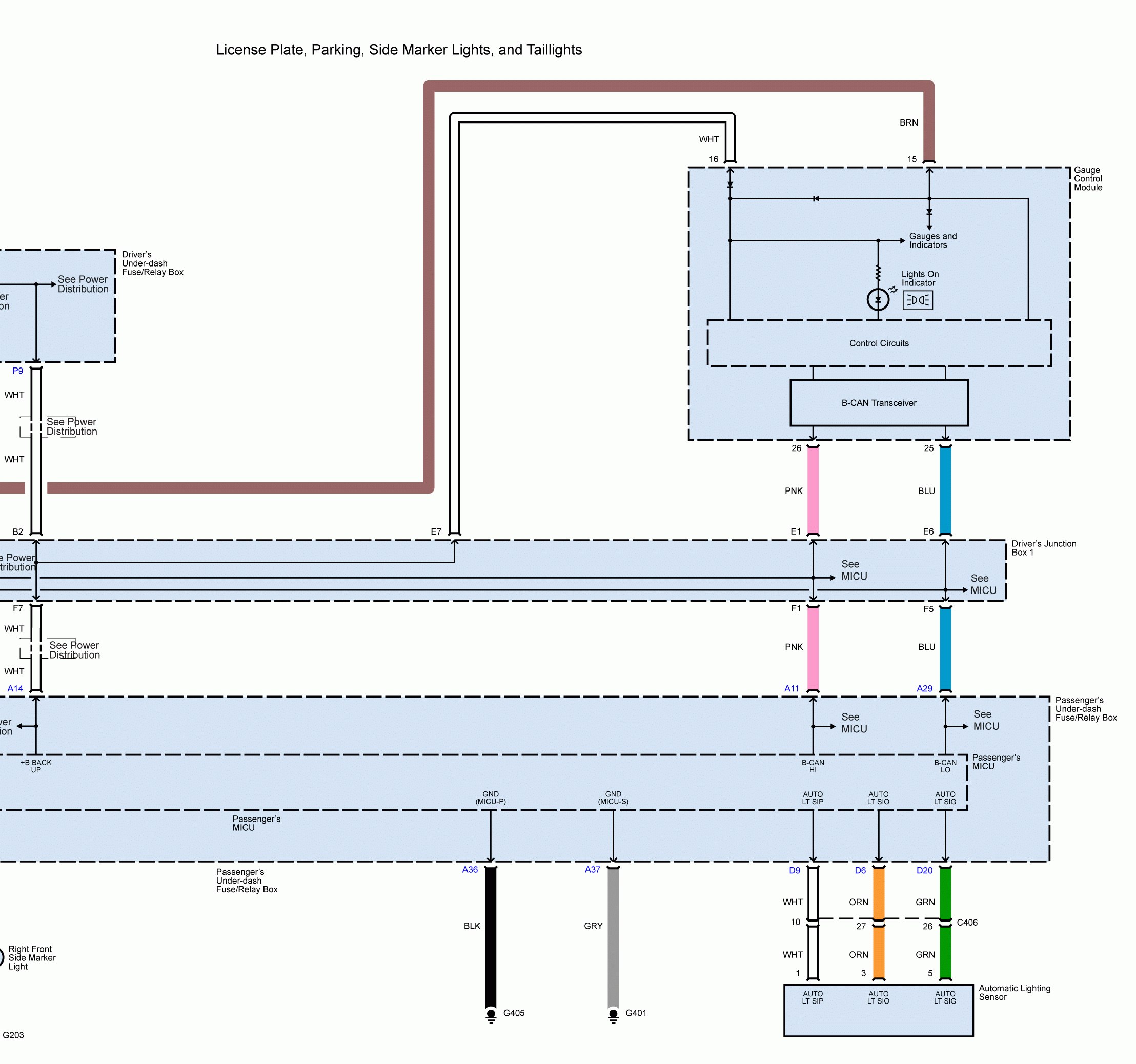

Acura TL - wiring diagram - exterior lamp - license lamp, parking side marker lights and taillights (part 2)
Acura TL – wiring diagram – exterior lamp – license lamp, parking side marker lights and taillights (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
