Acura TL (2011) – wiring diagrams – hands free link system

Acura TL (2011) – wiring diagrams – hands free link system

Year of productions:  2011

Hands free link system

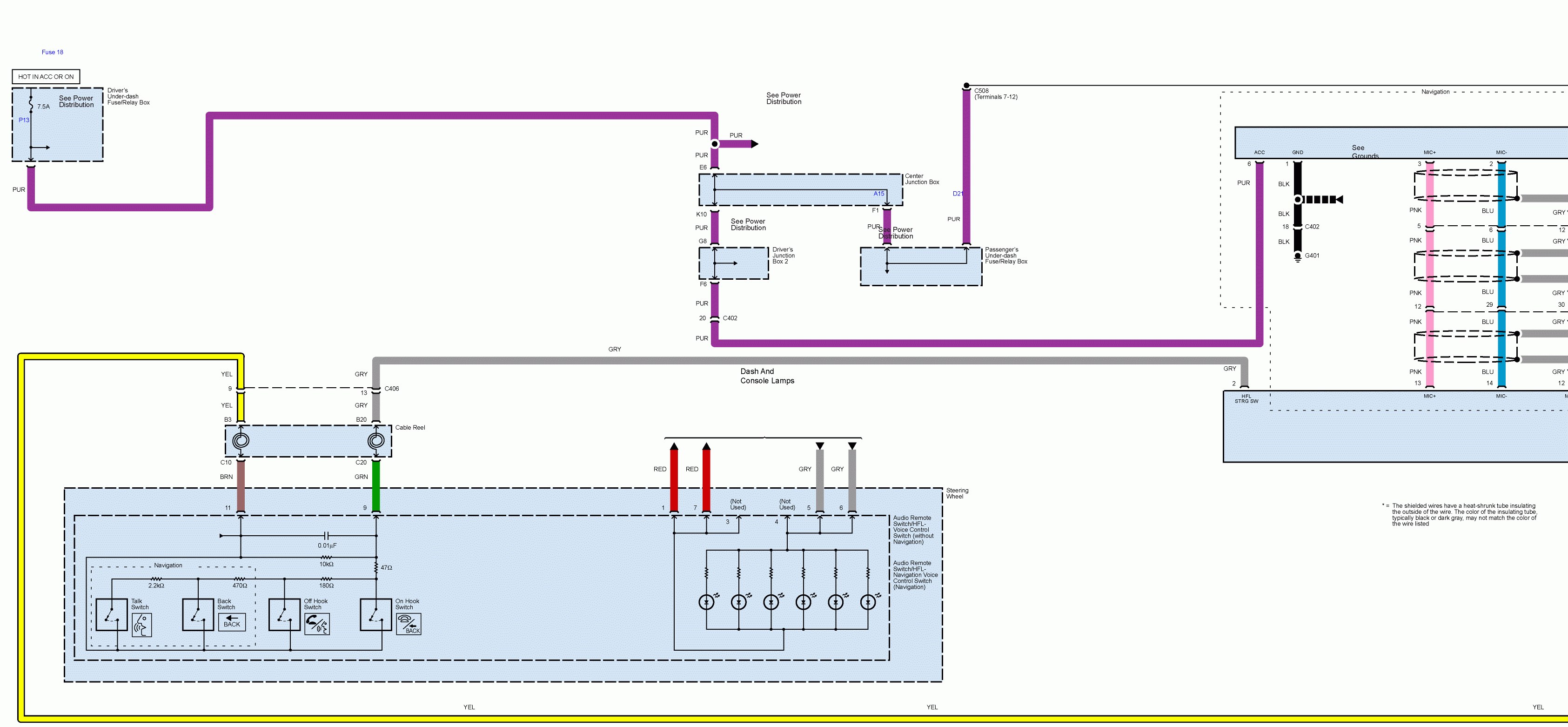

Acura TL - wiring diagram - hands free link system (part 1)
Acura TL – wiring diagram – hands free link system (part 1)

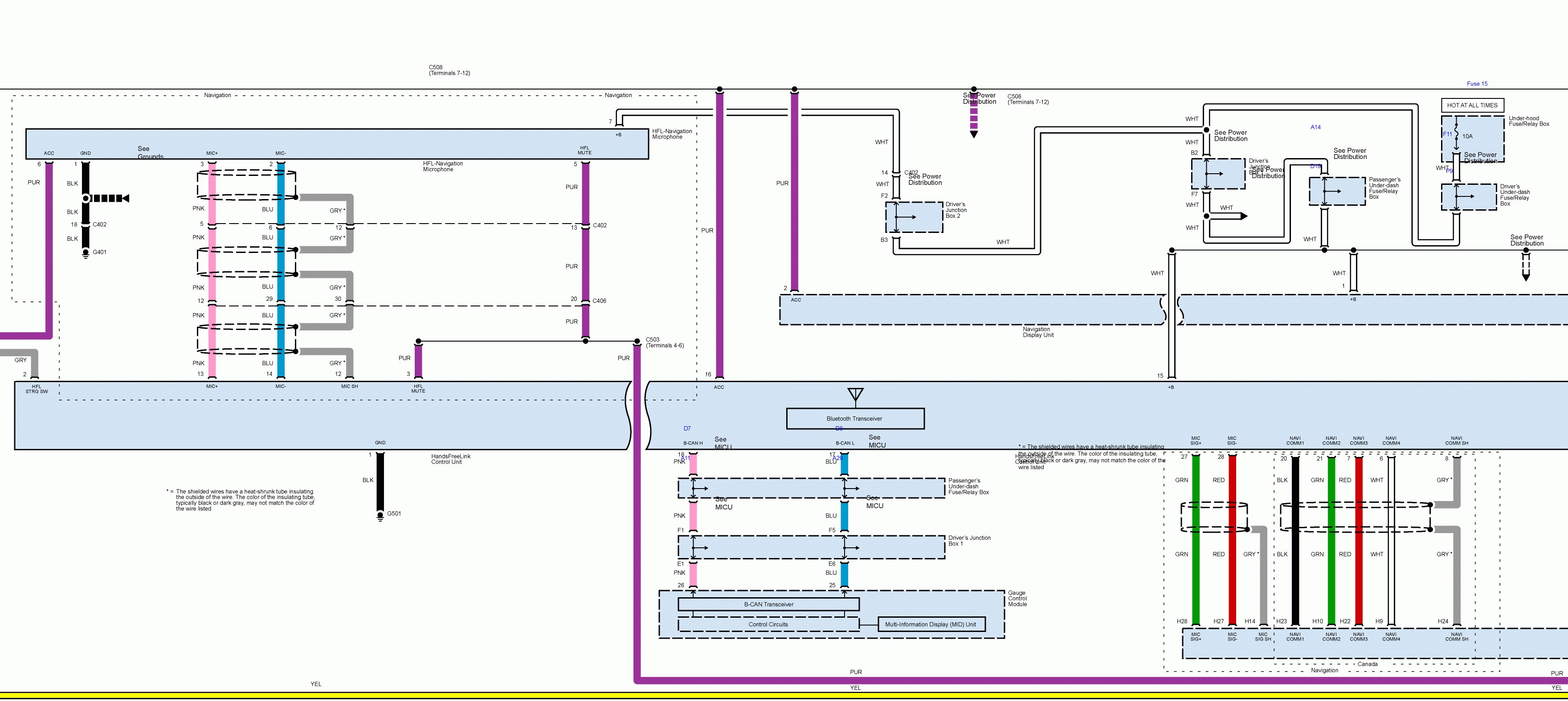

Acura TL - wiring diagram - hands free link system (part 2)
Acura TL – wiring diagram – hands free link system (part 2)

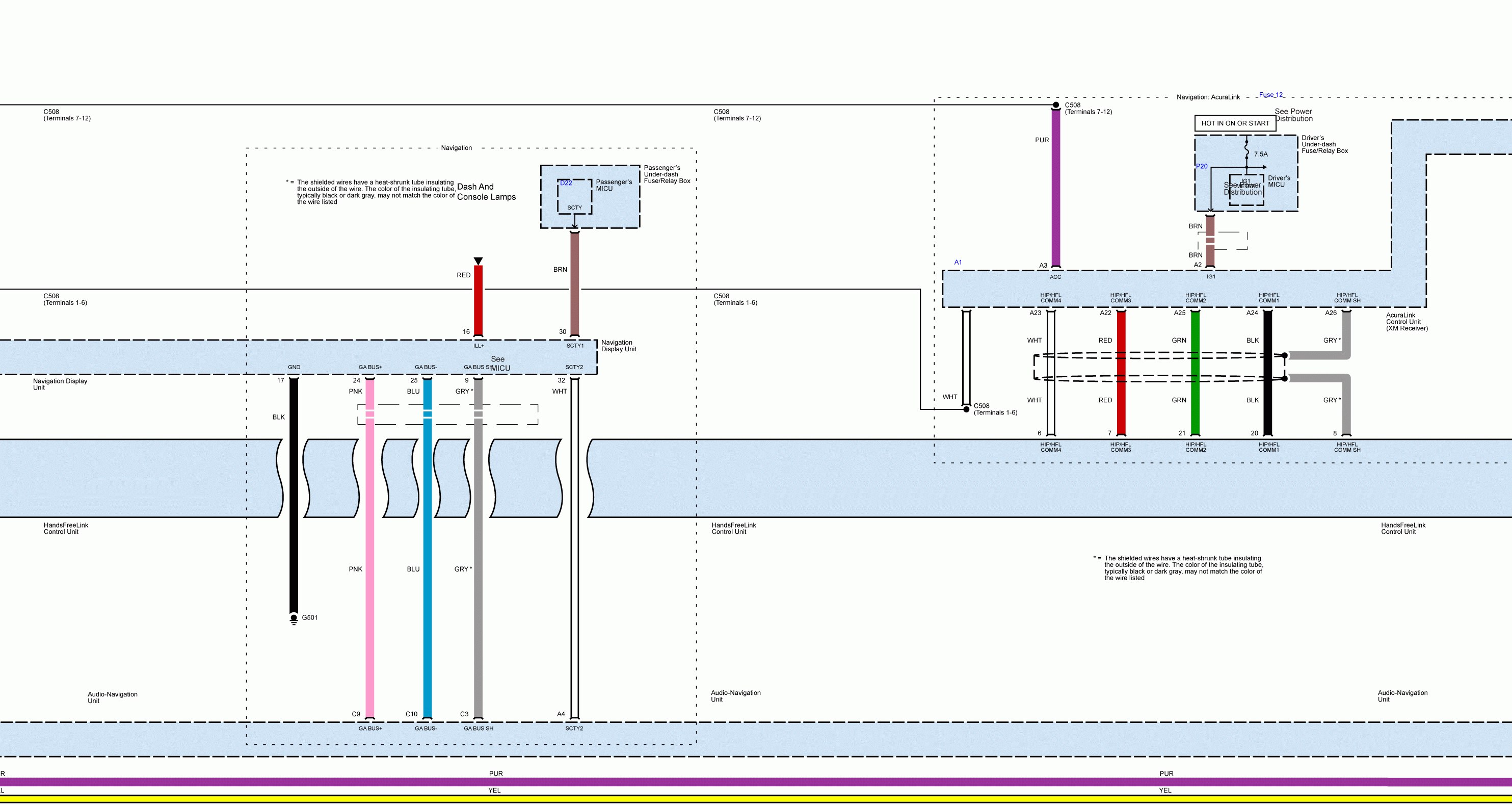

Acura TL - wiring diagram - hands free link system (part 3)
Acura TL – wiring diagram – hands free link system (part 3)

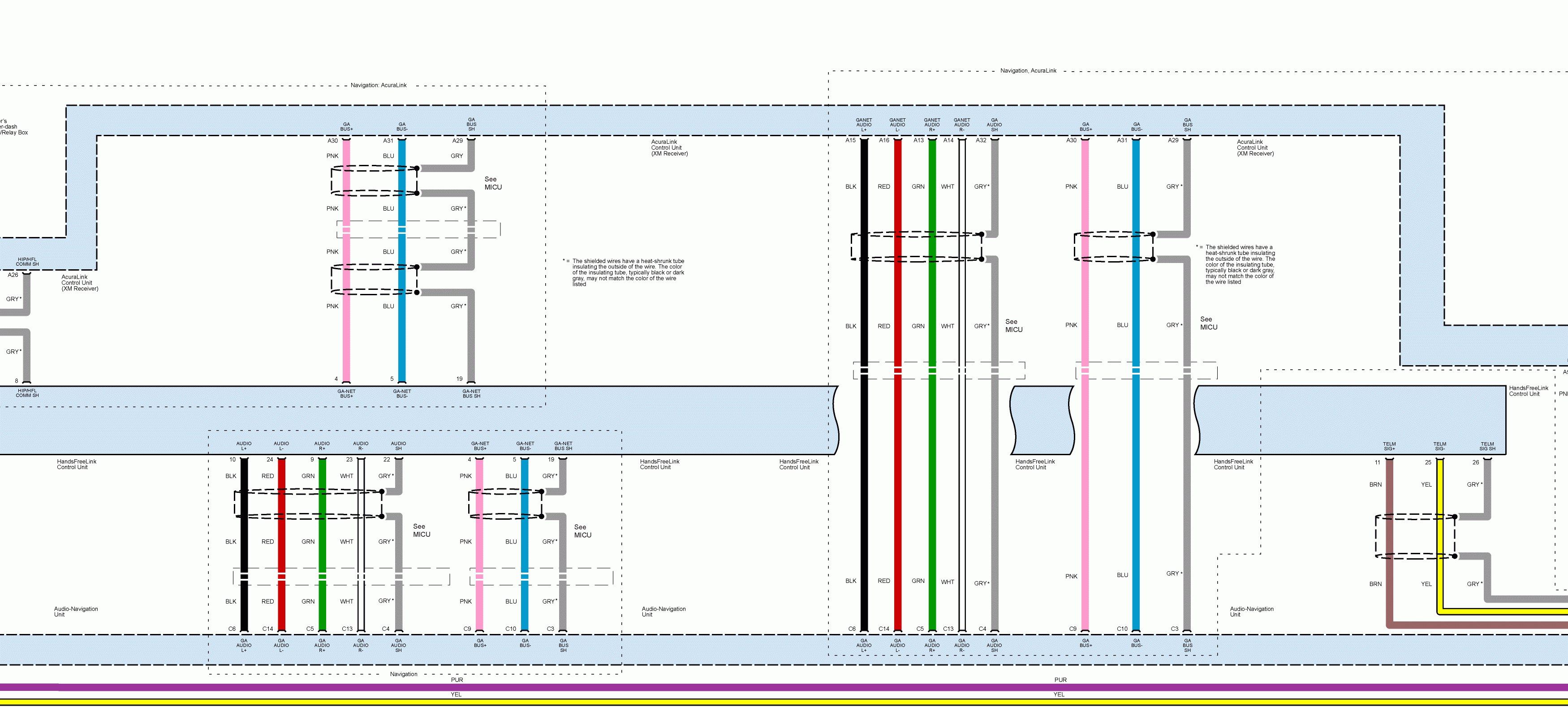

Acura TL - wiring diagram - hands free link system (part 4)
Acura TL – wiring diagram – hands free link system (part 4)

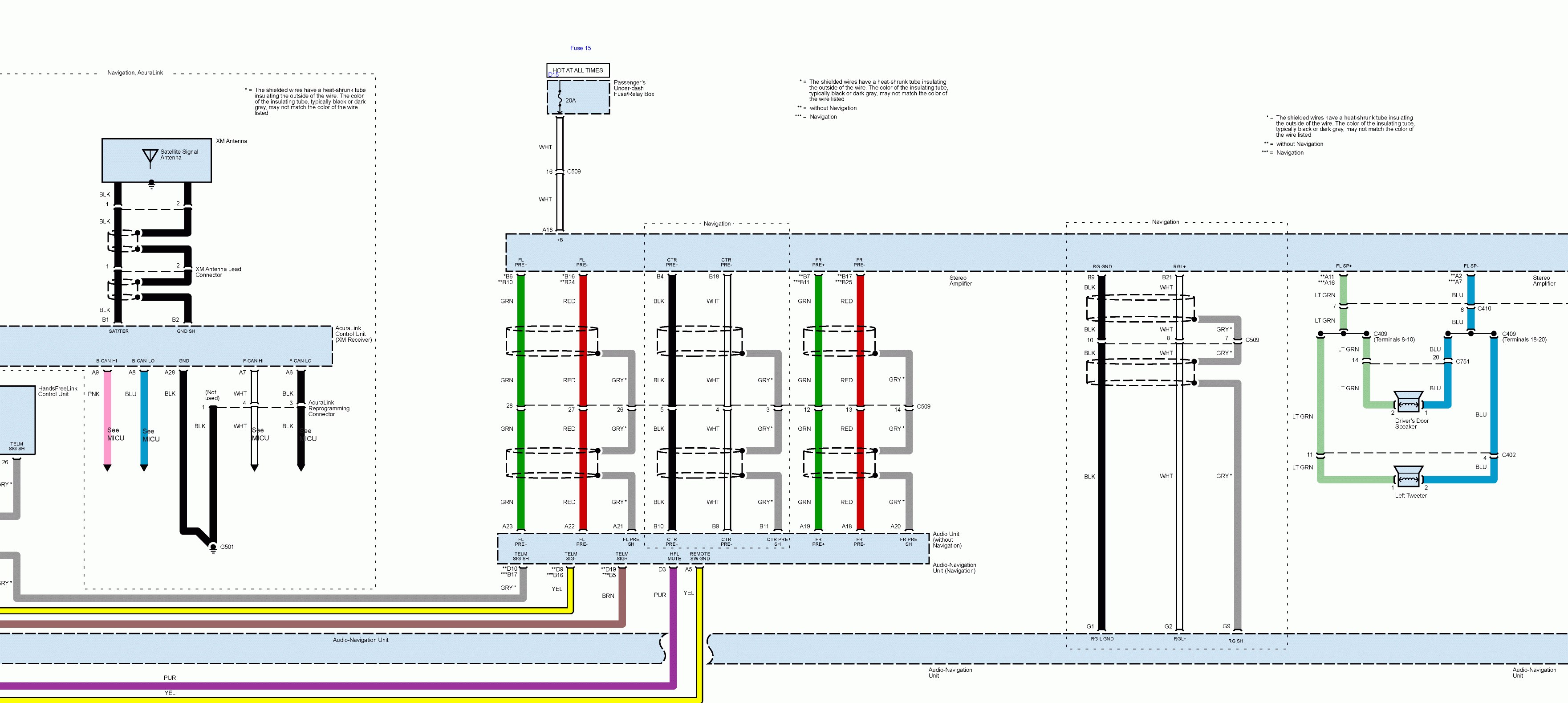

Acura TL - wiring diagram - hands free link system (part 5)
Acura TL – wiring diagram – hands free link system (part 5)

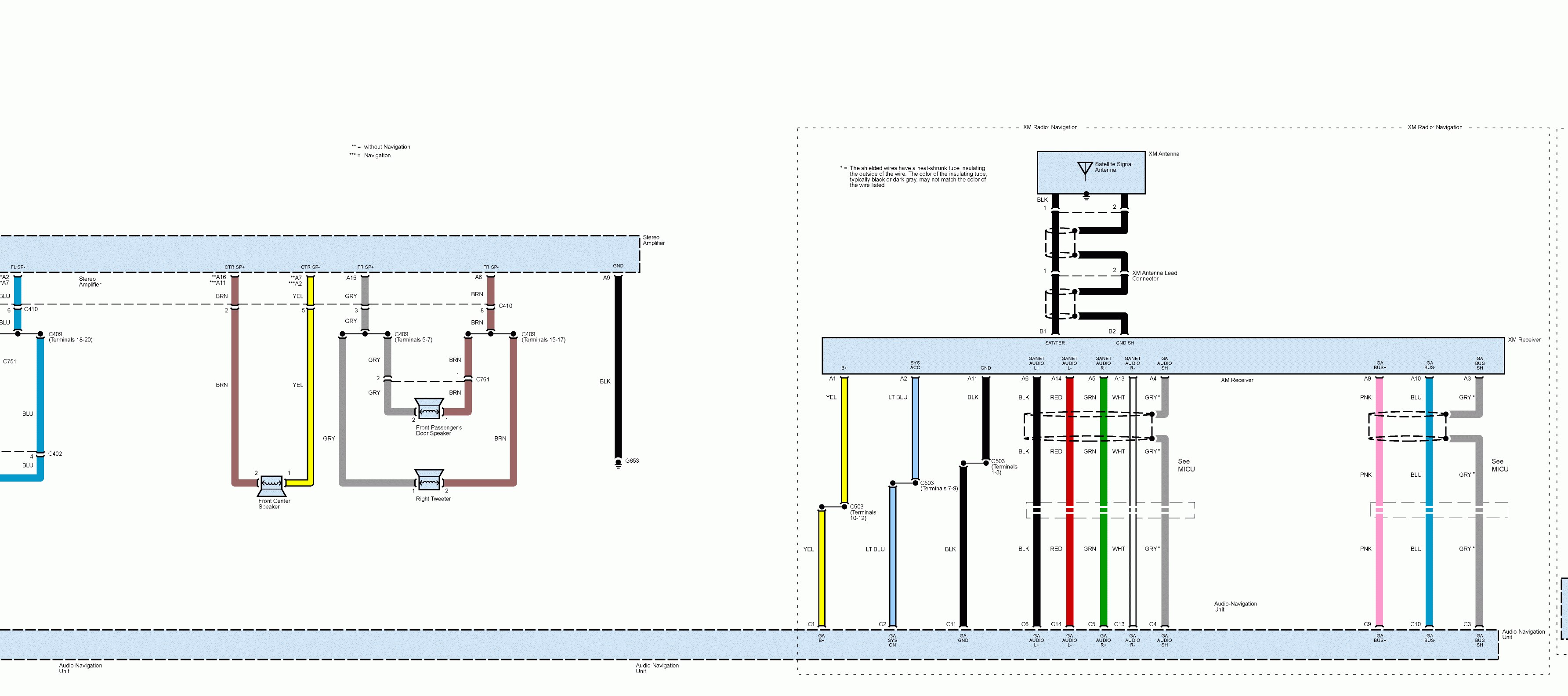

Acura TL - wiring diagram - hands free link system (part 6)
Acura TL – wiring diagram – hands free link system (part 6)

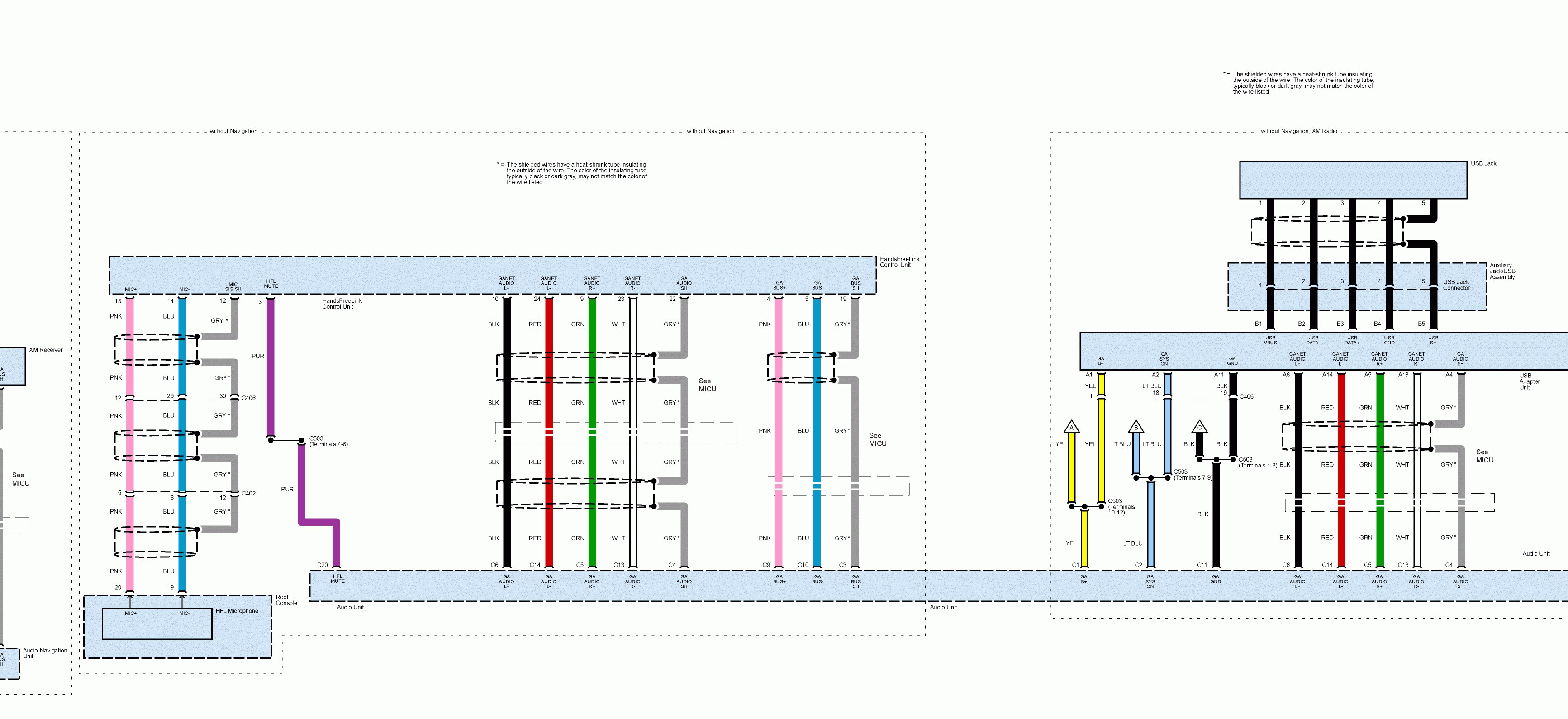

Acura TL - wiring diagram - hands free link system (part 7)
Acura TL – wiring diagram – hands free link system (part 7)
Acura TL - wiring diagram - hands free link system (part 8)
Acura TL – wiring diagram – hands free link system (part 8)
Acura TL - wiring diagram - hands free link system (part 9)
Acura TL – wiring diagram – hands free link system (part 9)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
