Acura TL (2011) – wiring diagrams – fuel control

Acura TL (2011) – wiring diagrams – fuel control

Year of productions:  2011

Fuel control

Version 1

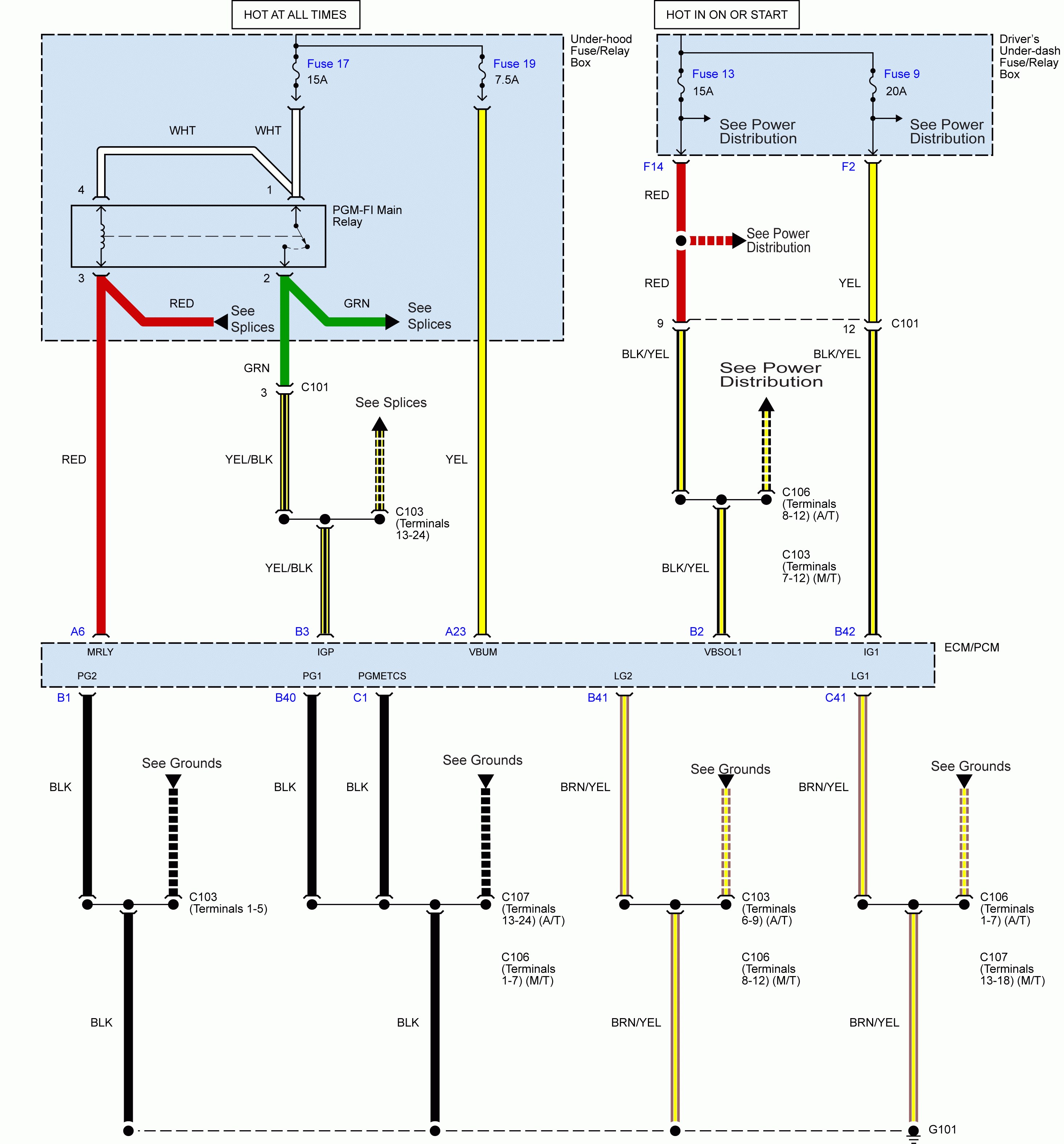

Acura TL - wiring diagram - fuel control (part 1)
Acura TL – wiring diagram – fuel control (part 1)

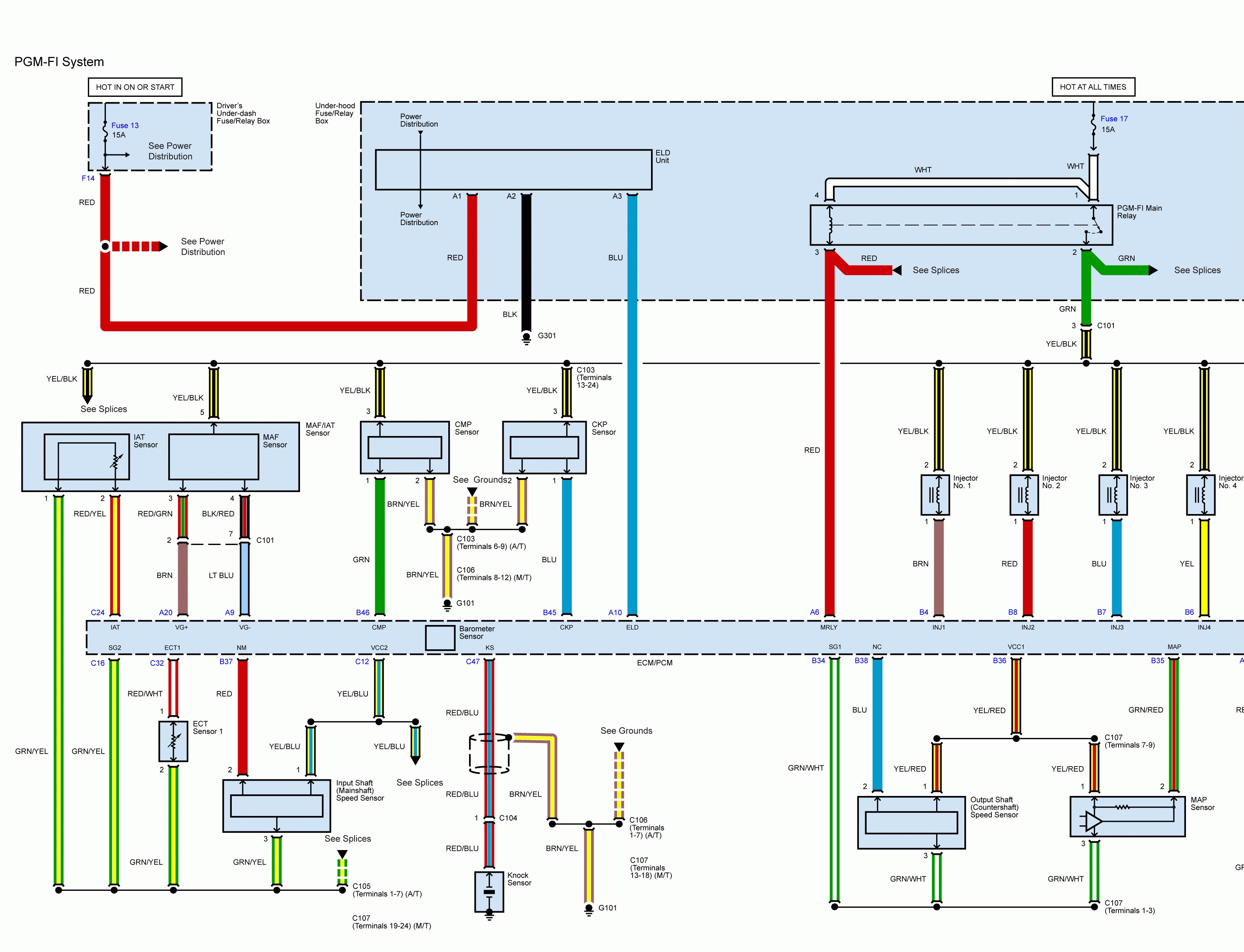

Acura TL - wiring diagram - fuel control (part 2)
Acura TL – wiring diagram – fuel control (part 2)

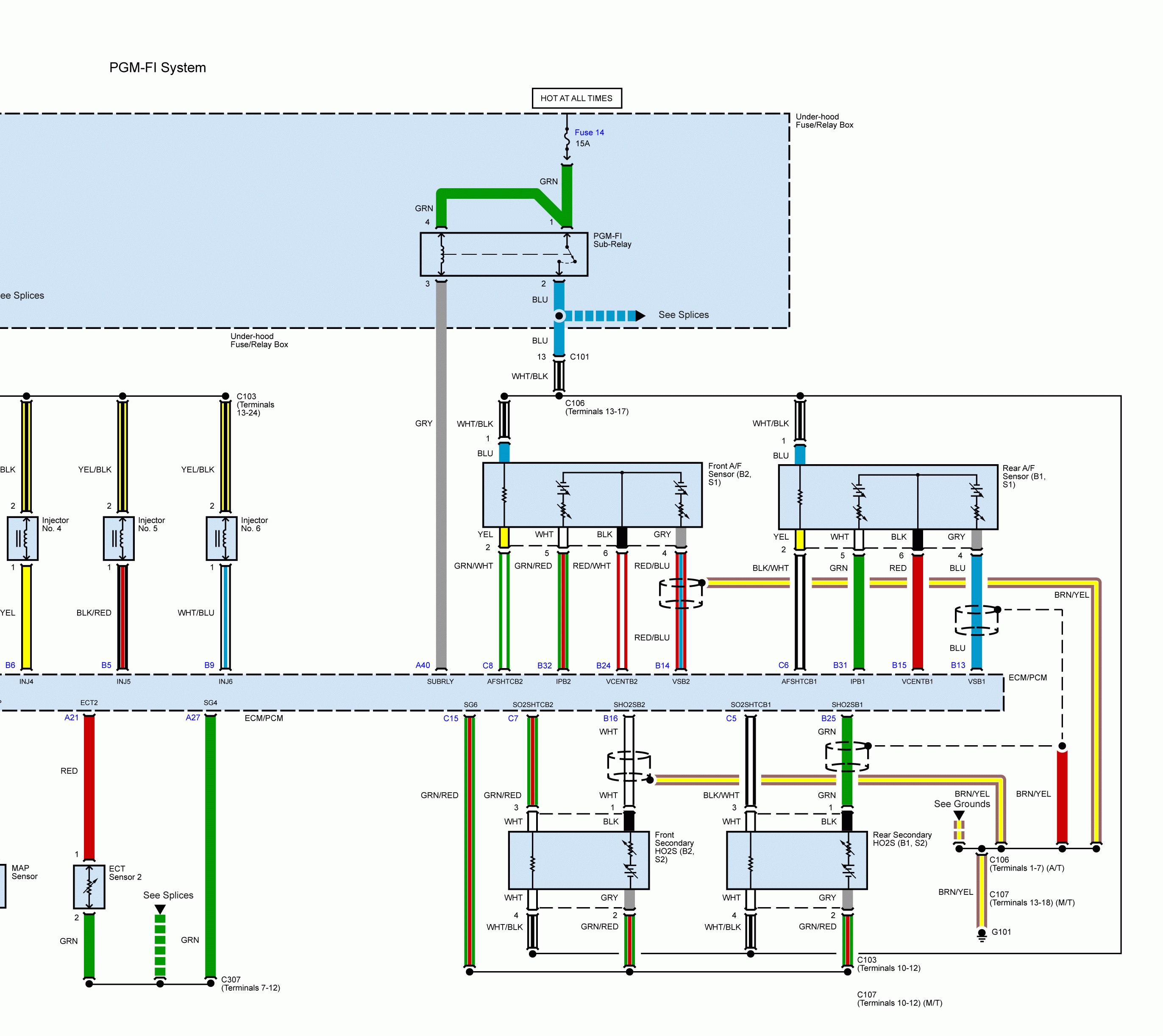

Acura TL - wiring diagram - fuel control (part 3)
Acura TL – wiring diagram – fuel control (part 3)

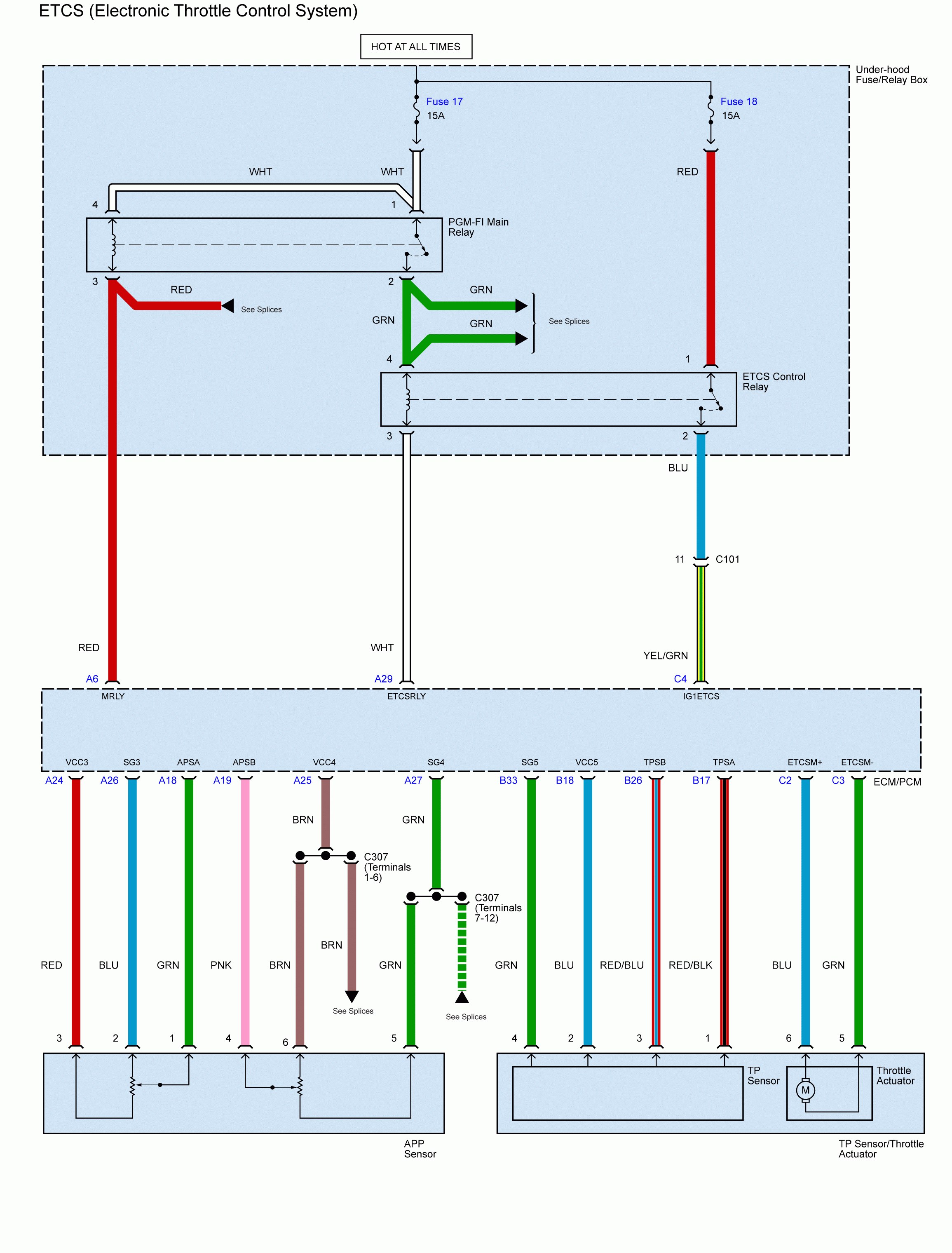

Acura TL - wiring diagram - fuel control (part 4)
Acura TL – wiring diagram – fuel control (part 4)

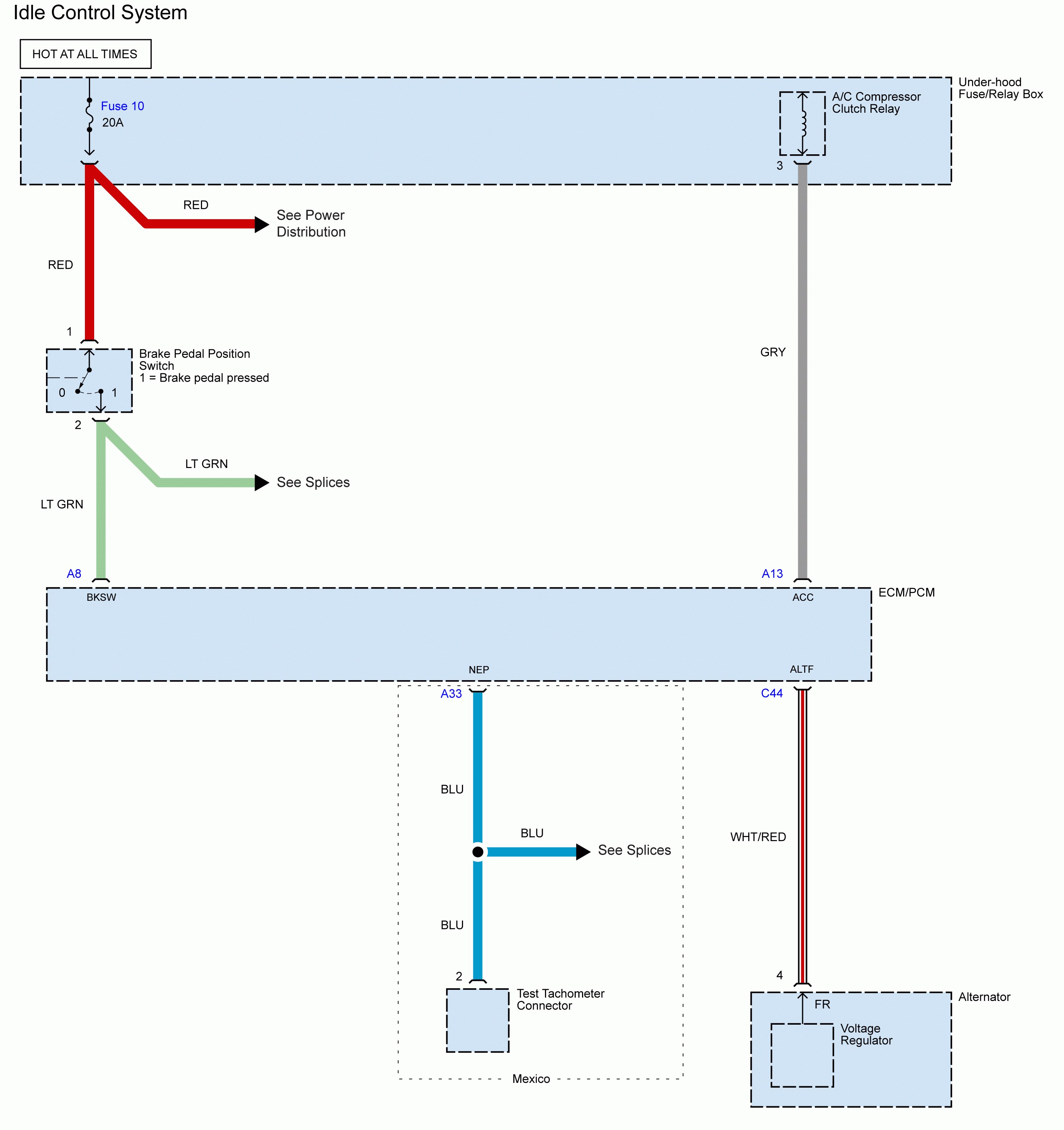

Acura TL - wiring diagram - fuel control (part 5)
Acura TL – wiring diagram – fuel control (part 5)

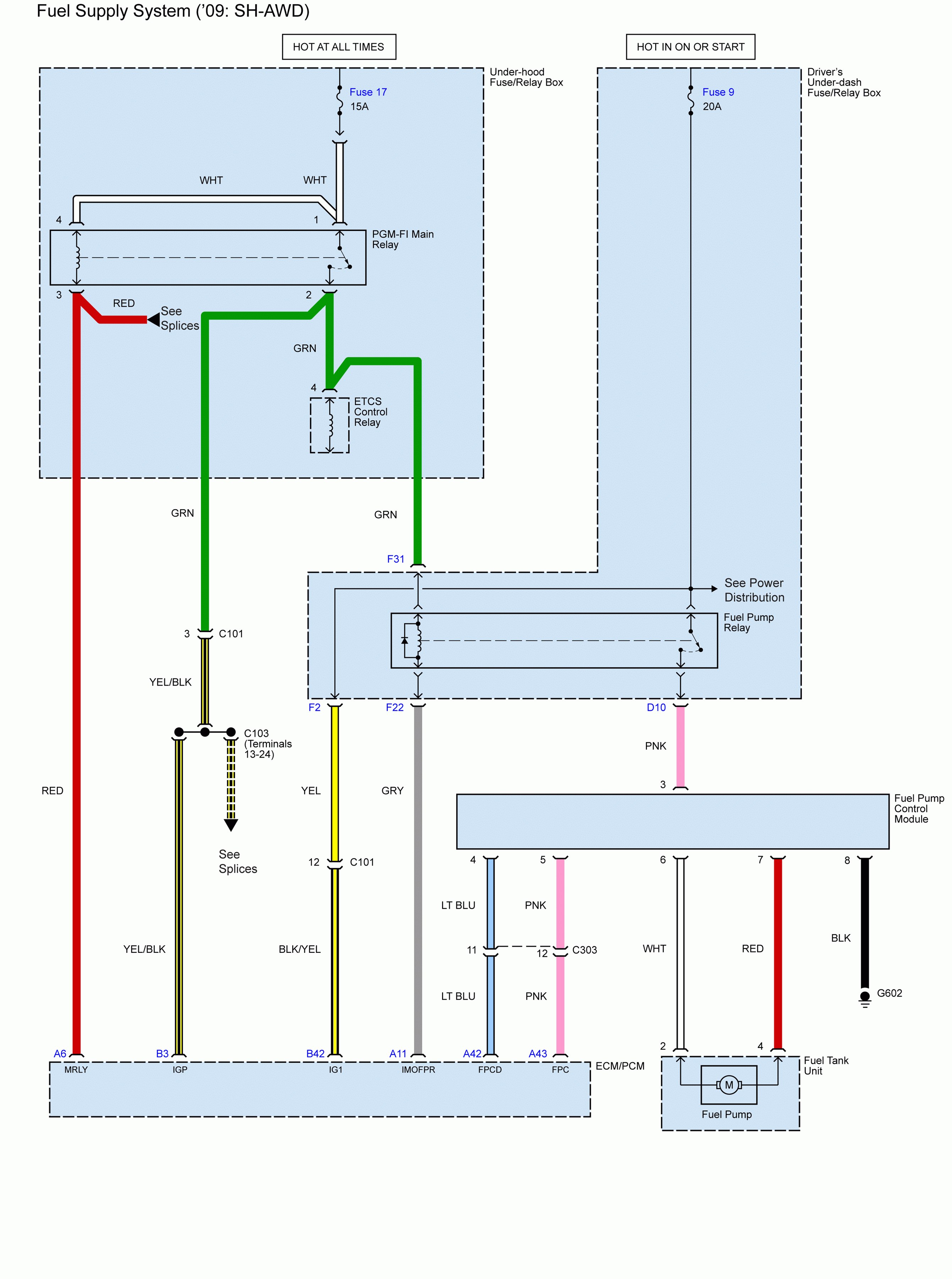

Acura TL - wiring diagram - fuel control (part 6)
Acura TL – wiring diagram – fuel control (part 6)

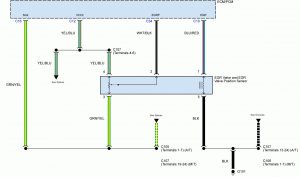

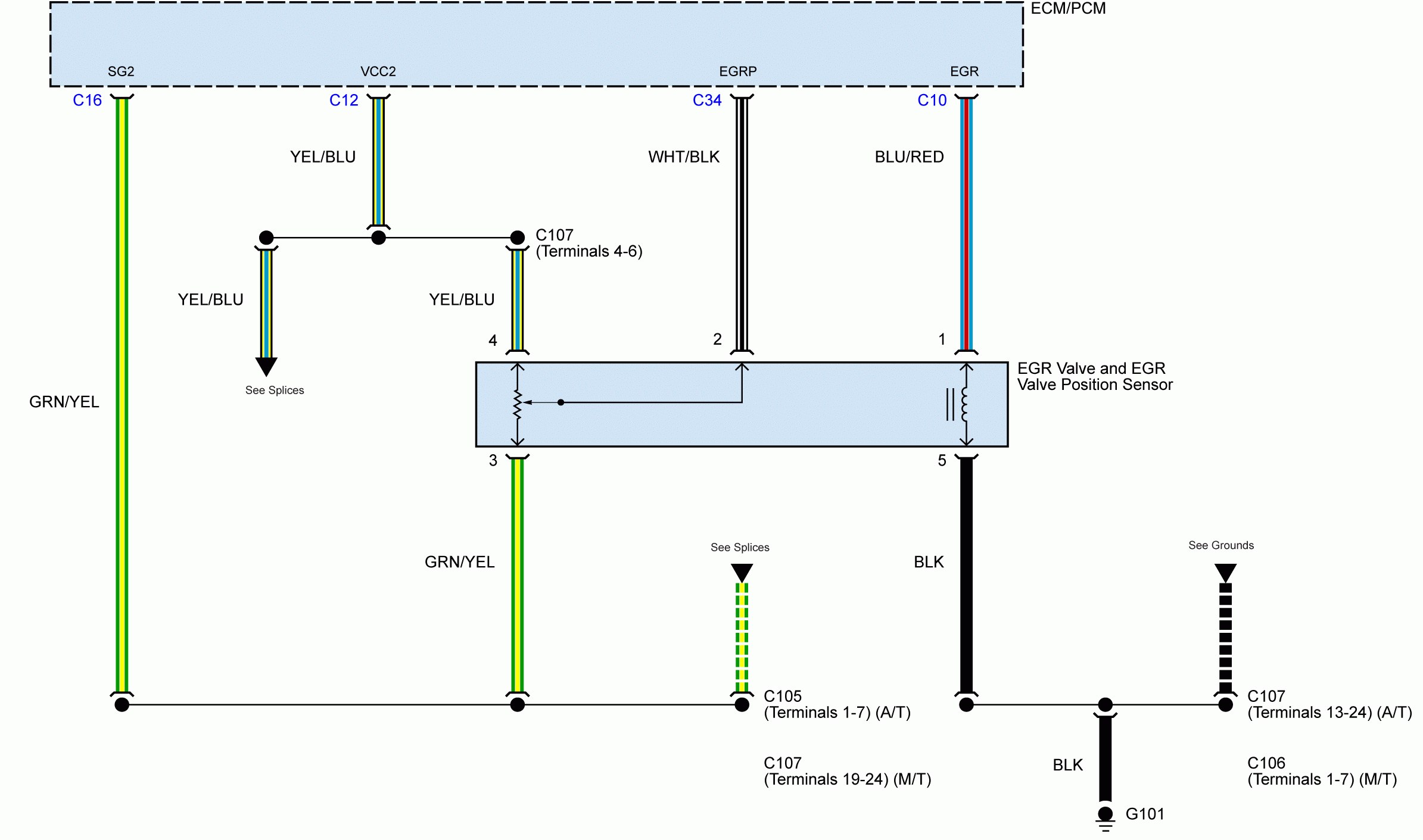

Acura TL - wiring diagram - fuel control (part 7)
Acura TL – wiring diagram – fuel control (part 7)

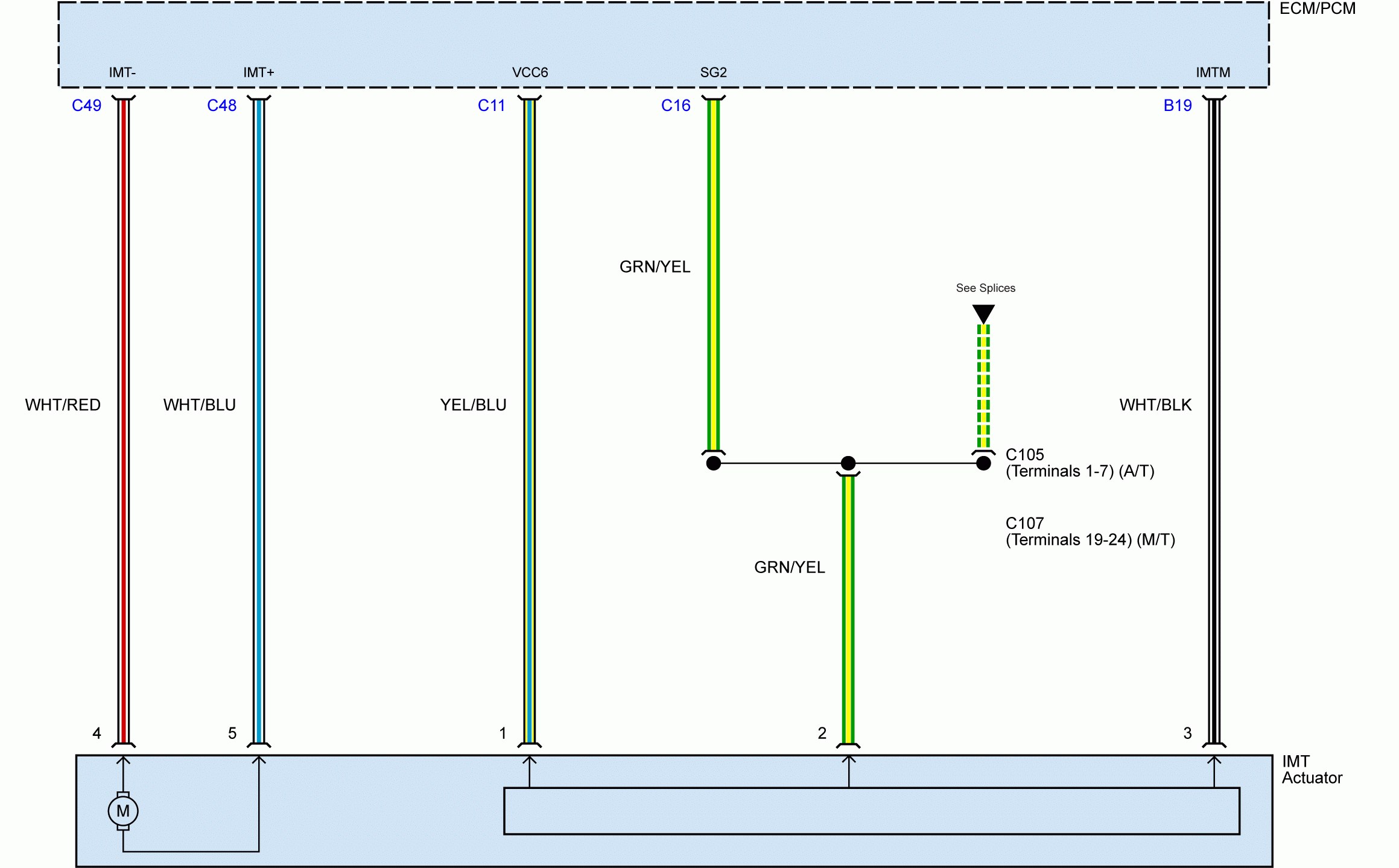

Acura TL - wiring diagram - fuel control (part 8)
Acura TL – wiring diagram – fuel control (part 8)

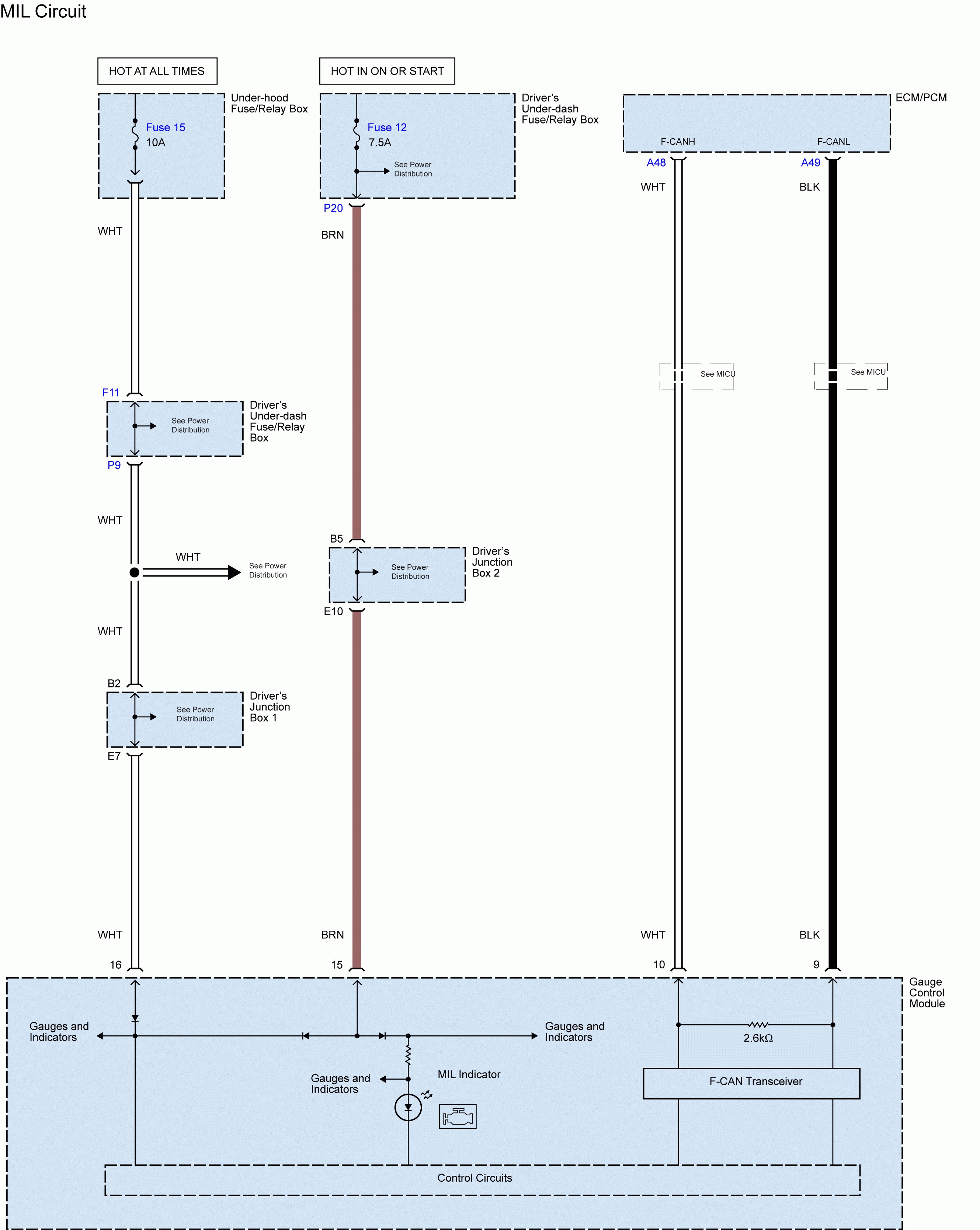

Acura TL - wiring diagram - fuel control (part 9)
Acura TL – wiring diagram – fuel control (part 9)

Version 2

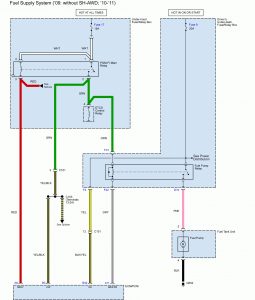

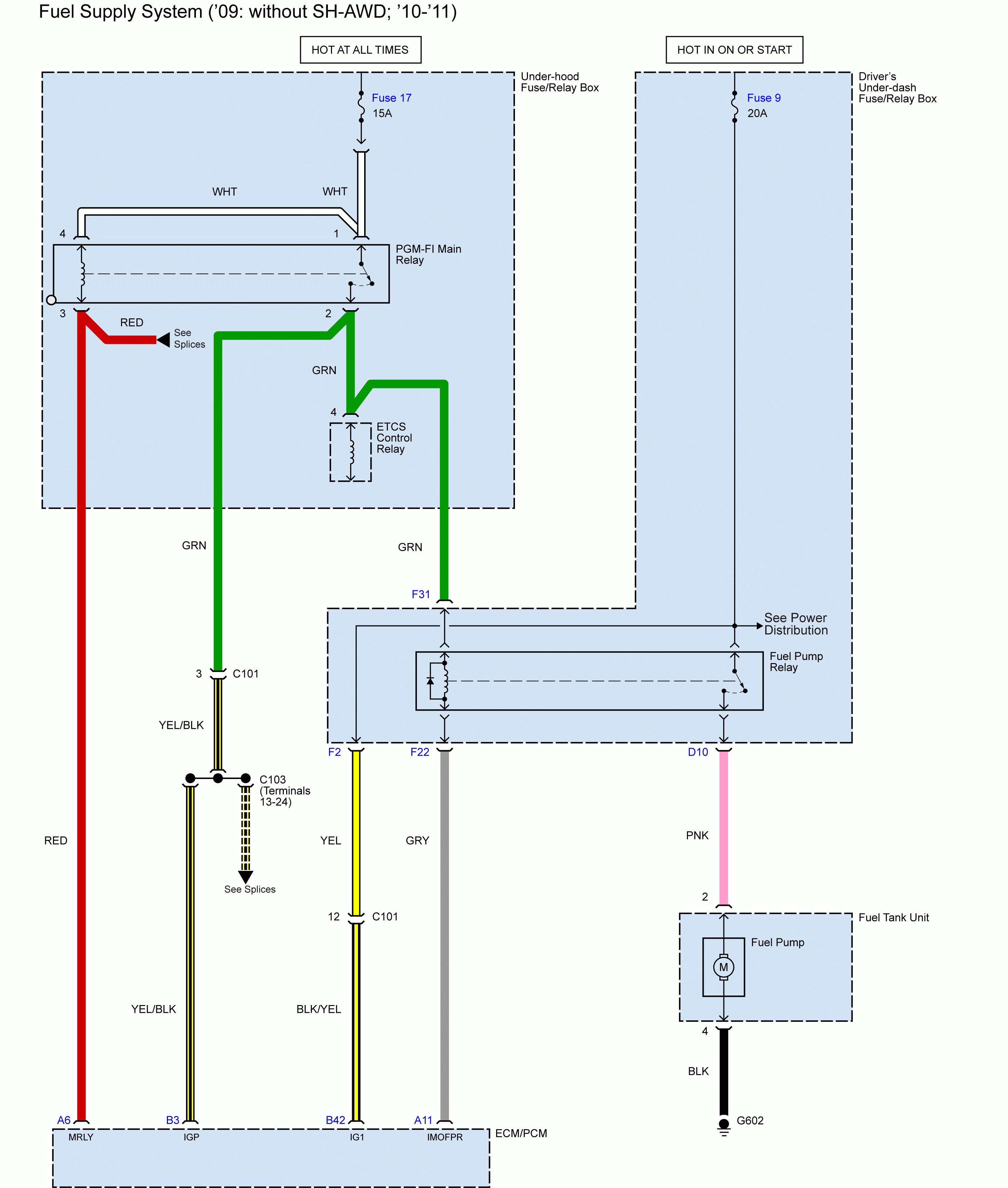

Acura TL - wiring diagram - fuel control
Acura TL – wiring diagram – fuel control

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
