Acura TL (2011) – wiring diagrams – all wheel drive system

Acura TL (2011) – wiring diagrams – all wheel drive system

Year of productions:  2011

All wheel drive system

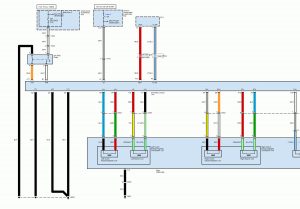

Acura TL - wiring diagram - all wheel drive system (part 1)

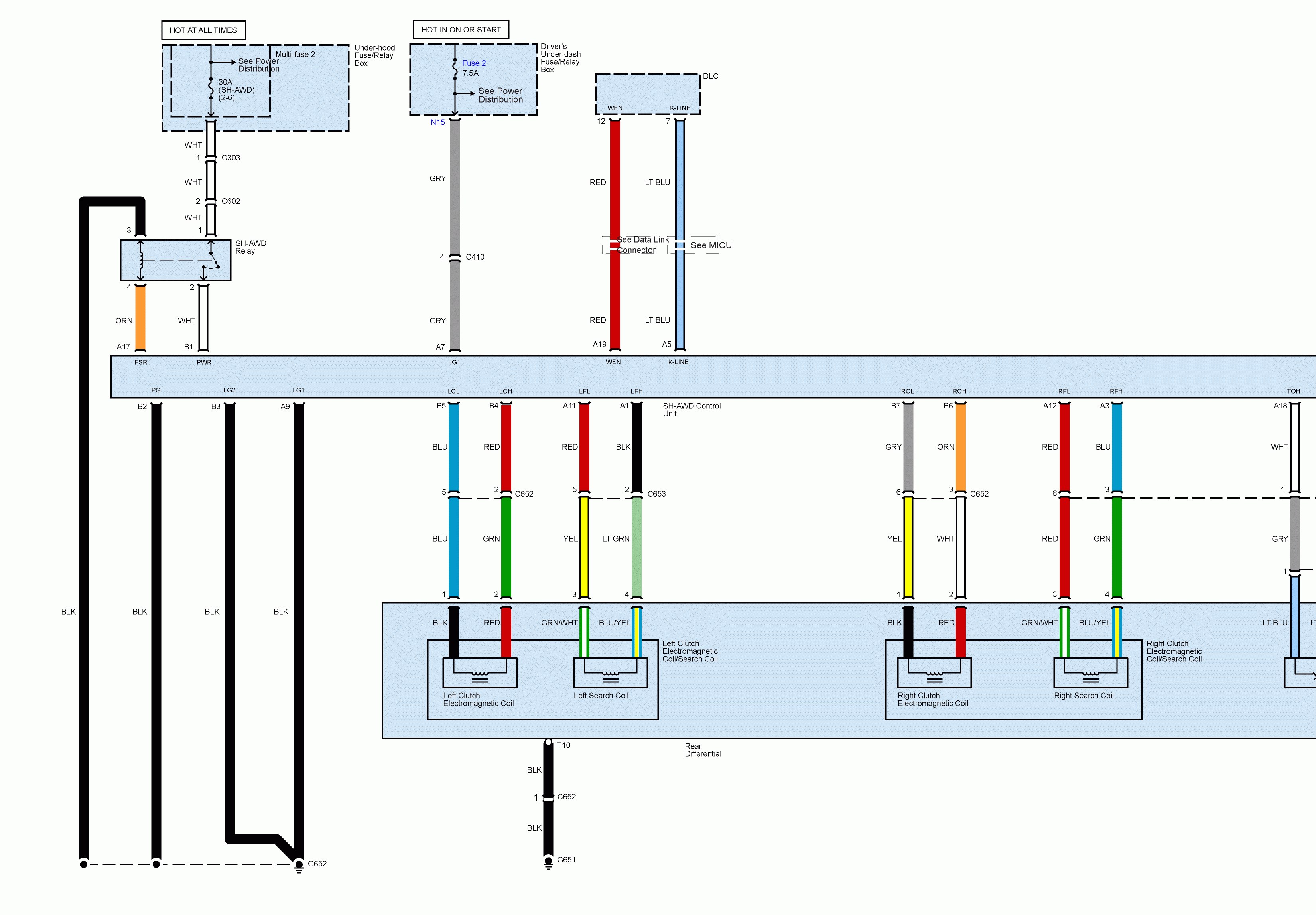

Acura TL – wiring diagram – all wheel drive system (part 1)

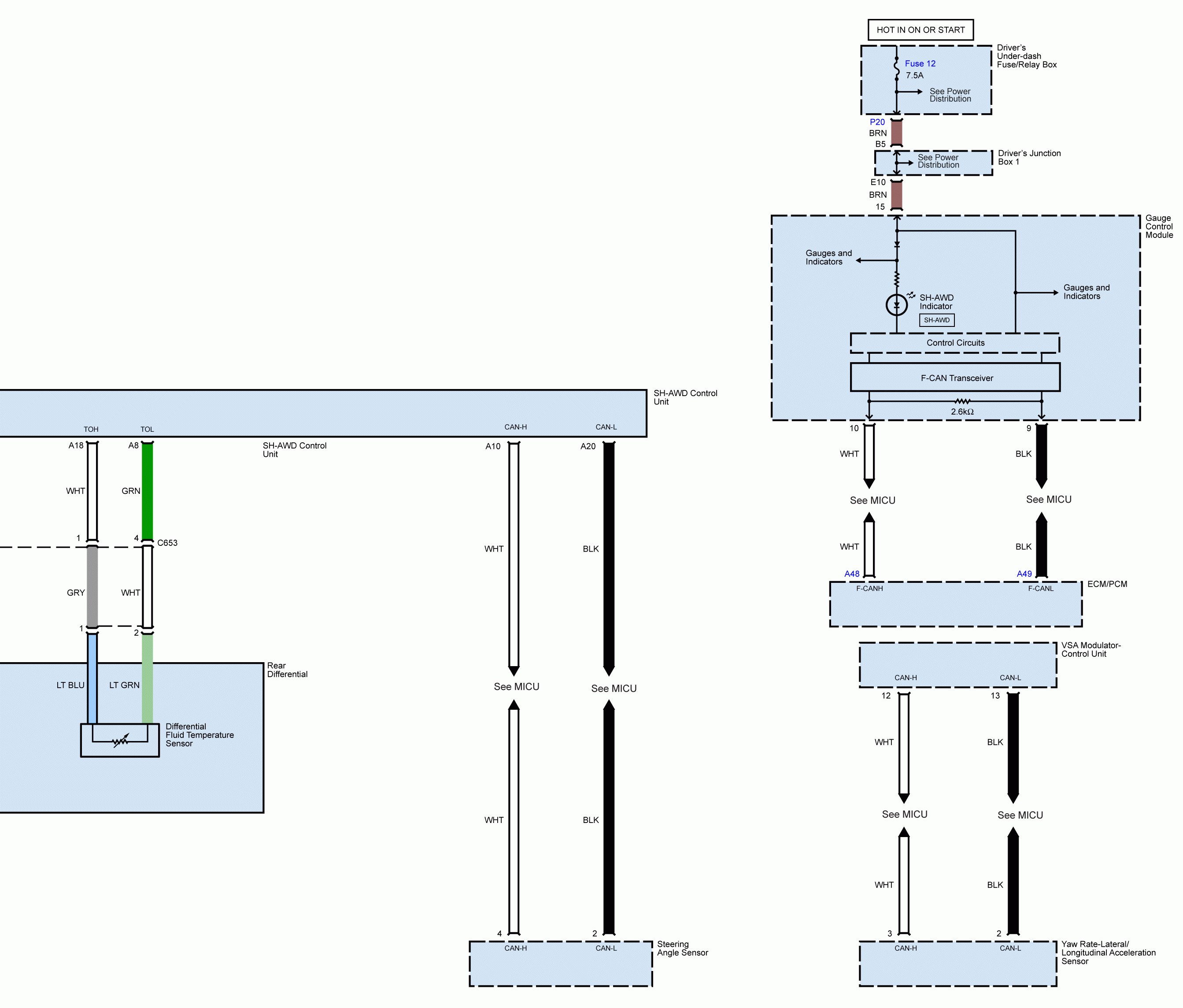

Acura TL - wiring diagram - all wheel drive system (part 2)
Acura TL – wiring diagram – all wheel drive system (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
